юқори ҳароратли қуёш қурилмалари

DOC 264,5 КБ Бесплатная загрузка

Предварительный просмотр (5 стр.)

Прокрутите вниз 👇
1

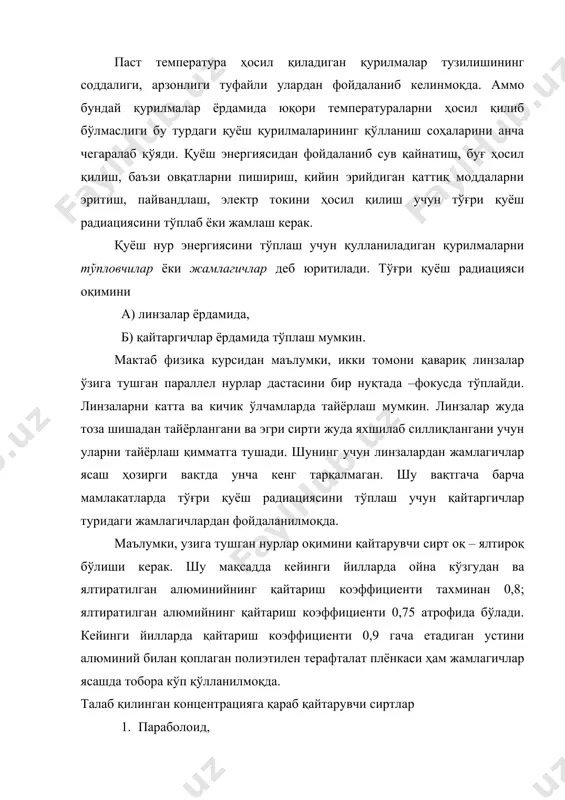

1476126304_65295.doc , ) ( 4 4 2 2 2 r r d d n d d × = × = p p ; 2 sin 2 j × = f d , 2 sin 2 a × = f d 2 2 sin sin j a = d d j a sin sin = d d 100 01 , 0 1 ' 32 sin 90 sin 0 = = = d d . 8000 8 , 0 ) 100 ( ) ( 2 2 = × = × = r n d d юқори ҳароратли қуёш қурилмалари режа: 1. қуёш энергиясини тўплаш йўллари. 2. қуёш ошхоналари. 3. қуёш печлари. паст температура ҳосил қиладиган қурилмалар тузилишининг соддалиги, арзонлиги туфайли улардан фойдаланиб келинмоқда. аммо бундай қурилмалар ёрдамида юқори температураларни ҳосил қилиб бўлмаслиги бу турдаги қуёш қурилмаларининг қўлланиш соҳаларини анча чегаралаб қўяди. қуёш энергиясидан фойдаланиб сув қайнатиш, буғ ҳосил қилиш, баъзи овқатларни пишириш, …
2

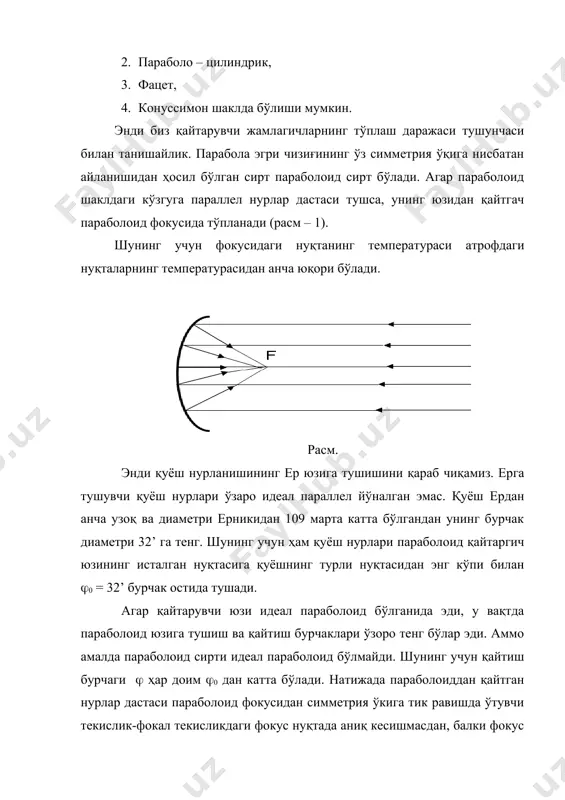

рувчи сиртлар 1. параболоид, 2. параболо – цилиндрик, 3. фацет, 4. конуссимон шаклда бўлиши мумкин. энди биз қайтарувчи жамлагичларнинг тўплаш даражаси тушунчаси билан танишайлик. парабола эгри чизиғининг ўз симметрия ўқига нисбатан айланишидан ҳосил бўлган сирт параболоид сирт бўлади. агар параболоид шаклдаги кўзгуга параллел нурлар дастаси тушса, унинг юзидан қайтгач параболоид фокусида тўпланади (расм – 1). шунинг учун фокусидаги нуқтанинг температураси атрофдаги нуқталарнинг температурасидан анча юқори бўлади. расм. энди қуёш нурланишининг ер юзига тушишини қараб чиқамиз. ерга тушувчи қуёш нурлари ўзаро идеал параллел йўналган эмас. қуёш ердан анча узоқ ва диаметри ерникидан 109 марта катта бўлгандан унинг бурчак диаметри 32’ га тенг. шунинг учун ҳам қуёш нурлари параболоид қайтаргич юзининг исталган нуқтасига қуёшнинг турли нуқтасидан энг кўпи билан (0 = 32’ бурчак остида тушади. агар қайтарувчи юзи идеал параболоид бўлганида эди, у вақтда параболоид юзига тушиш ва қайтиш бурчаклари ўзоро тенг бўлар эди. аммо амалда параболоид сирти идеал параболоид бўлмайди. шунинг …
3

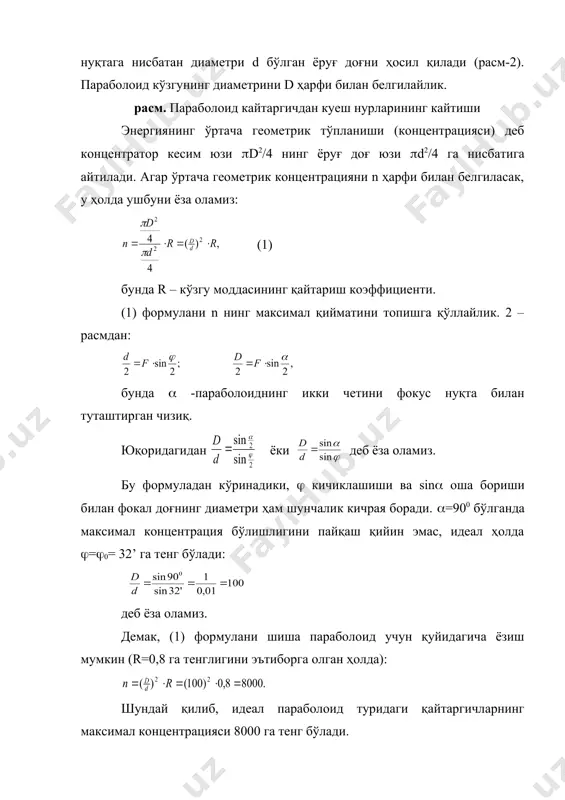

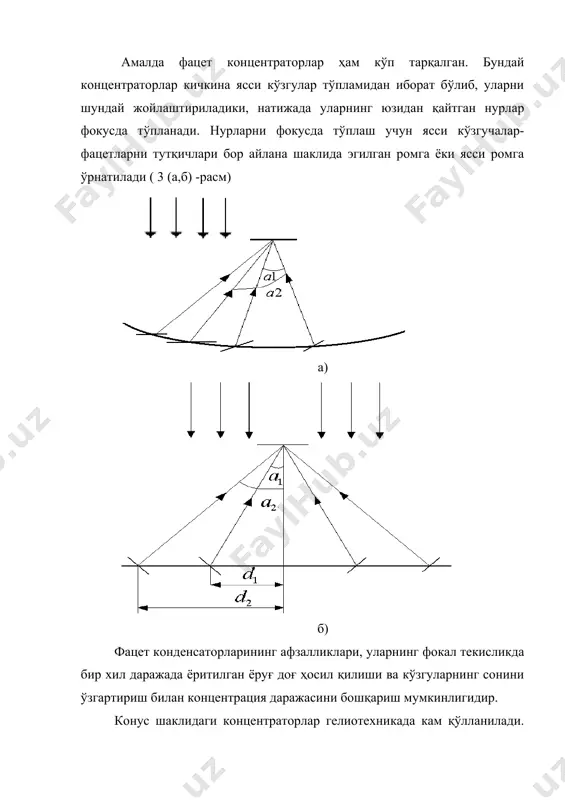

n( оша бориши билан фокал доғнинг диаметри ҳам шунчалик кичрая боради. (=900 бўлганда максимал концентрация бўлишлигини пайқаш қийин эмас, идеал ҳолда (=(0= 32’ га тенг бўлади: деб ёза оламиз. демак, (1) формулани шиша параболоид учун қуйидагича ёзиш мумкин (r=0,8 га тенглигини эътиборга олган ҳолда): шундай қилиб, идеал параболоид туридаги қайтаргичларнинг максимал концентрацияси 8000 га тенг бўлади. амалда фацет концентраторлар ҳам кўп тарқалган. бундай концентраторлар кичкина ясси кўзгулар тўпламидан иборат бўлиб, уларни шундай жойлаштириладики, натижада уларнинг юзидан қайтган нурлар фокусда тўпланади. нурларни фокусда тўплаш учун ясси кўзгучалар-фацетларни тутқичлари бор айлана шаклида эгилган ромга ёки ясси ромга ўрнатилади ( 3 (а,б) -расм) а) б) фацет конденсаторларининг афзалликлари, уларнинг фокал текисликда бир хил даражада ёритилган ёруғ доғ ҳосил қилиши ва кўзгуларнинг сонини ўзгартириш билан концентрация даражасини бошқариш мумкинлигидир. конус шаклидаги концентраторлар гелиотехникада кам қўлланилади. параболоид шаклидаги кўзгули ва алюминийли концентраторларни тайёрлаш технологияси мураккаб ва иқтисодий жиҳатдан қимматга тушади. шунинг учун ҳам концентраторларнинг тан …
4
ратурали қуёш қурилмаларига қуёш ошхоналари, қайнатгичлари, буғ генераторлари, қуёш печлари ва бошқалар киради. биз қуёш ошхоналарини кўриб чиқамиз. қуёш ошхонаси кичик ўлчамли концентратор 1 ва исиқлик ютгич 2 дан иборат ( расм) расм. қуёш ошхонасининг тузилиш схемаси. биринчи қуёш ошхонасини 1927 йилда в. бухман ясаган эди. в. бухман ясаган қуёш ошхонаси кичик ясси кўзгулар жойлаштирилган мослама билан унинг фокусига ўрнатилган ва учала томонидан иссиқликдан изоляцияланган камерадан иборат. камера кузгулардан уч қават ойна билан изоляцияланган бўлиб, ундан фацетлардан қайтувчи қуёш нурлари дастаси ўтади. бутун қурилмани қуёшнинг кўринма ҳаракати бўйича осонгина ориентациялаш мумкин ва тахминан 20-30 минутда бир марта бураб кўрилади. ( 2-расм) расм. в.н. бухманнинг қуёш ошхонаси (1927 йилда қурилган). в. бухман худди шундай схемада кўп сонли ясси фацетлардан иборат даволаш рефлекторини ҳам қурган эди. тажрибаларда бу қурилма фацетларидан қайтувчи ёруғлик дасталарини узлукли равишда, яъни импульсли режимда таъсир қилдирилганида кўпроқ биологик эффект бериши аниқланди. даволаш рефлекторларини қўллаш бўйича олиб борилган тажрибалар, …
5
плиткасига тенглашиб, бир соатда 5 л сувни қайнатади. мск – 1 қуёш ошхонасида 3-4 кишига етадиган овқатни пишириш мумкин. бу қурилма ўз тан нархини 1,5-2 йилда қоплайди. бундай ошхоналар йилига 1000 квт.соат электр энергияни тежаш имконини беради. ўзбекистон фанлар академиясининг физика-техника институти олимлари ҳам қуёш ошхонасининг оргинал конструкциясини ишлаб чиқдилар. бу институтда тайёрланган қуёш ошхонаси параболоид қайтаргичнинг диаметри 1,5 м, қайтаргичнинг ишчи сирти 1,77 м2, қурилманинг фойдали иш коэффициенти 40 % ва қуввати эса 600 вт га тенг. бу қуёш ошхонасининг афзаллиги шундаки, уни осонгина йиғиб, осонгина қуриш мумкин. шунинг учун ундан чўпонлар, геологлар ва бошқалар ўзлари билан олиб юриб фойдалана оладилар. агар шундай қуёш ошхоналарини кўплаб ишлаб чиқарилса, анча миқдордаги ёнилғини тежаш мумкинлигини пайқаш қийин эмас. ҳозирги замон техникасининг ривожланиши юқори ва ўта юқори температуралар олиш воситаларини талаб қилади. юқори ва ўта юқори температураларни олиш учун ишлатиладиган концентраторли қуёш қурилмаларини қуёш печлари деб аталади. юқори температураларни ҳосил қилувчи қурилмалар …
