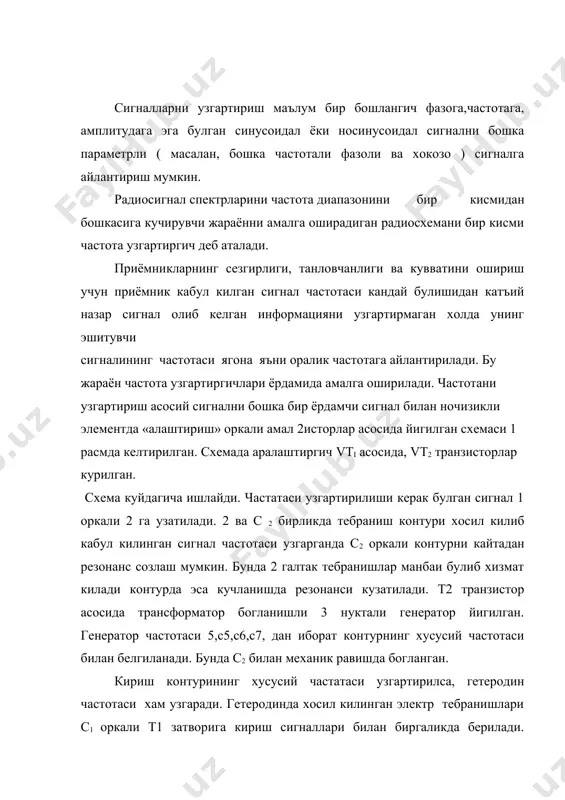

1403867880_48085.doc сигнал частотасини узгартириш режа: 1. сигнал частотасини узгартириш принцпи. 2. майдонли транзисторлар асосида йигилган частота узгатгичнинг принципиал схемаси. 3. интеграл микросхемаси асосида йигилган частота узгатгич схемаси. 4. частота узгатгичларнинг кулланилиши. сигналларни узгартириш маълум бир бошлангич фазога,частотага, амплитудага эга булган синусоидал ёки носинусоидал сигнални бошка параметрли ( масалан, бошка частотали фазоли ва хокозо ) сигналга айлантириш мумкин. радиосигнал спектрларини частота диапазонини бир кисмидан бошкасига кучирувчи жараённи амалга оширадиган радиосхемани бир кисми частота узгартиргич деб аталади. приёмникларнинг сезгирлиги, танловчанлиги ва кувватини ошириш учун приёмник кабул килган сигнал частотаси кандай булишидан катъий назар сигнал олиб келган информацияни узгартирмаган холда унинг эшитувчи сигналининг частотаси ягона яъни оралик частотага айлантирилади. бу жараён частота узгартиргичлари ёрдамида амалга оширилади. частотани узгартириш асосий сигнални бошка бир ёрдамчи сигнал билан ночизикли элементда «алаштириш» оркали амал исторлар асосида йигилган схемаси 1 расмда келтирилган. схемада аралаштиргич vti асосида, vt2 транзисторлар курилган. схема куйдагича ишлайди. частатаси узгартирилиши керак булган сигнал 1 …

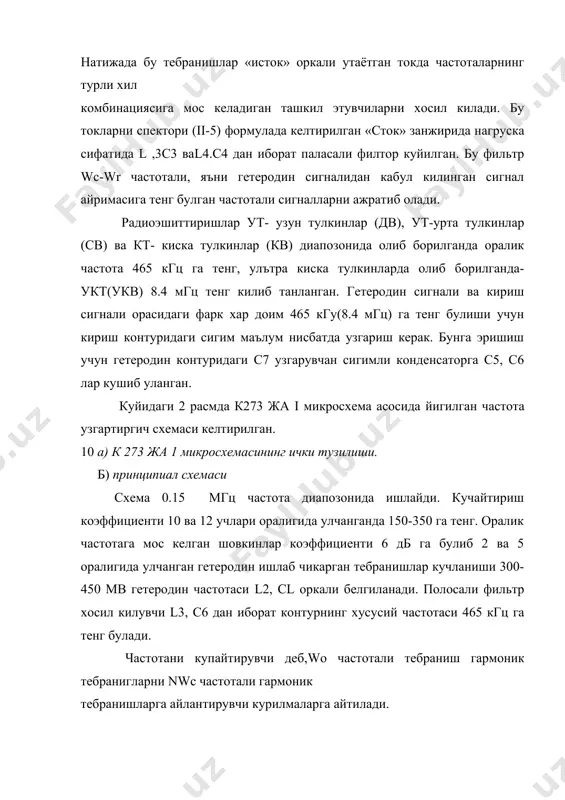

оркали утаётган токда частоталарнинг турли хил комбинациясига мос келадиган ташкил этувчиларни хосил килади. бу токларни спектори (ii-5) формулада келтирилган «сток» занжирида нагруска сифатида l ,3с3 ваl4.c4 дан иборат паласали филтор куйилган. бу фильтр wc-wr частотали, яъни гетеродин сигналидан кабул килинган сигнал айримасига тенг булган частотали сигналларни ажратиб олади. радиоэшиттиришлар ут- узун тулкинлар (дв), ут-урта тулкинлар (св) ва кт- киска тулкинлар (кв) диапозонида олиб борилганда оралик частота 465 кгц га тенг, улътра киска тулкинларда олиб борилганда-укт(укв) 8.4 мгц тенг килиб танланган. гетеродин сигнали ва кириш сигнали орасидаги фарк хар доим 465 кгу(8.4 мгц) га тенг булиши учун кириш контуридаги сигим маълум нисбатда узгариш керак. бунга эришиш учун гетеродин контуридаги с7 узгарувчан сигимли конденсаторга с5, с6 лар кушиб уланган. куйидаги 2 расмда к273 жа i микросхема асосида йигилган частота узгартиргич схемаси келтирилган. 10 а) к 273 жа 1 микросхемасининг ички тузилиши. б) принципиал схемаси схема 0.15 мгц частота диапозонида ишлайди. кучайтириш коэффициенти …

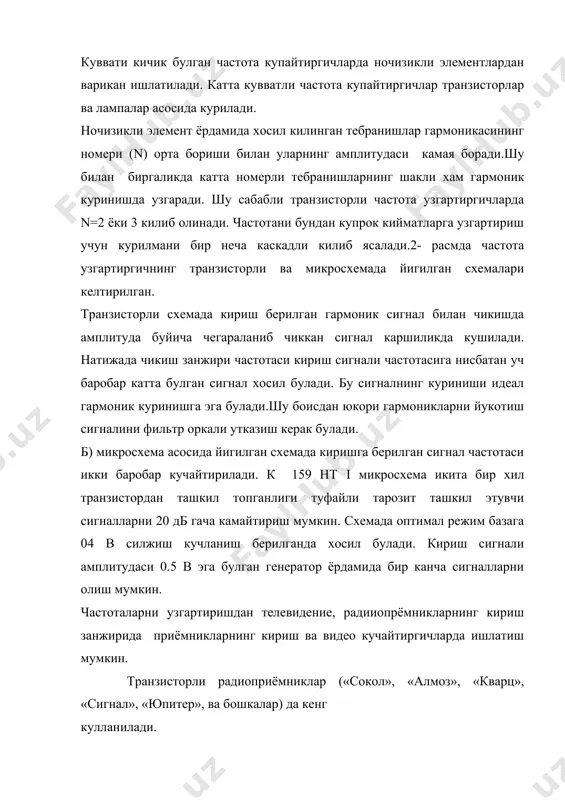

абли транзисторли частота узгартиргичларда n=2 ёки 3 килиб олинади. частотани бундан купрок кийматларга узгартириш учун курилмани бир неча каскадли килиб ясалади.2- расмда частота узгартиргичнинг транзисторли ва микросхемада йигилган схемалари келтирилган. транзисторли схемада кириш берилган гармоник сигнал билан чикишда амплитуда буйича чегараланиб чиккан сигнал каршиликда кушилади. натижада чикиш занжири частотаси кириш сигнали частотасига нисбатан уч баробар катта булган сигнал хосил булади. бу сигналнинг куриниши идеал гармоник куринишга эга булади.шу боисдан юкори гармоникларни йукотиш сигналини фильтр оркали утказиш керак булади. б) микросхема асосида йигилган схемада киришга берилган сигнал частотаси икки баробар кучайтирилади. к 159 нт i микросхема икита бир хил транзистордан ташкил топганлиги туфайли тарозит ташкил этувчи сигналларни 20 дб гача камайтириш мумкин. схемада оптимал режим базага 04 в силжиш кучланиш берилганда хосил булади. кириш сигнали амплитудаси 0.5 в эга булган генератор ёрдамида бир канча сигналларни олиш мумкин. частоталарни узгартиришдан телевидение, радииопрёмникларнинг кириш занжирида приёмникларнинг кириш ва видео кучайтиргичларда ишлатиш мумкин. транзисторли …
