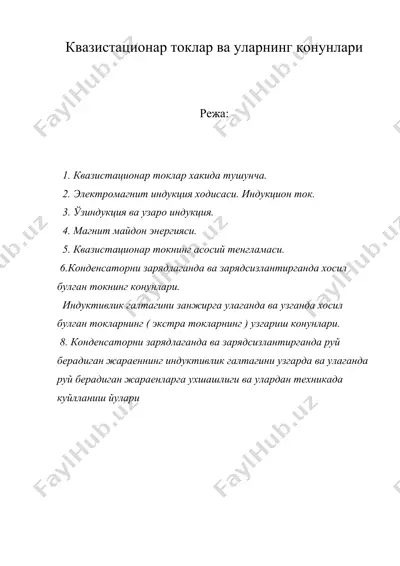

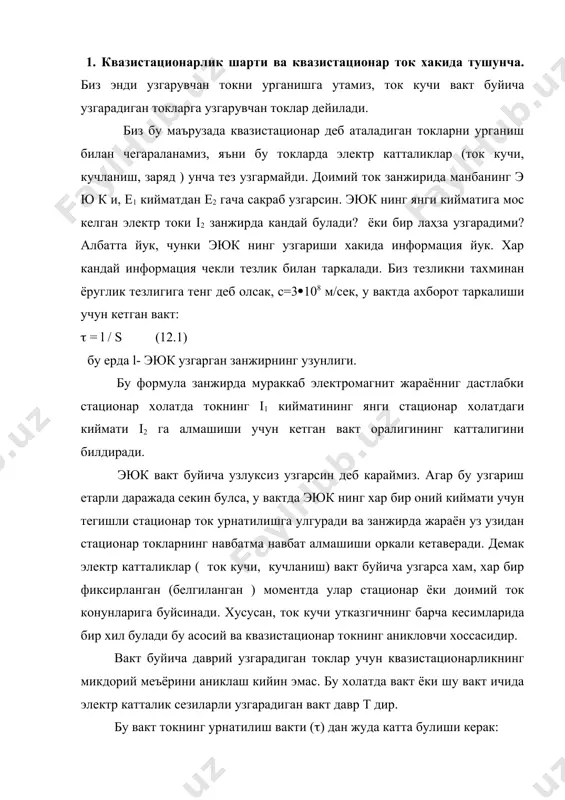

1403851040_47593.doc квазистационар токлар ва уларнинг қонунлари квазистационар токлар ва уларнинг қонунлари режа: 1. квазистационар токлар хакида тушунча. 2. электромагнит индукция ходисаси. индукцион ток. 3. ўзиндукция ва узаро индукция. 4. магнит майдон энергияси. 5. квазистационар токнинг асосий тенгламаси. 6.конденсаторни зарядлаганда ва зарядсизлантирганда хосил булган токнинг конунлари. индуктивлик галтагини занжирга улаганда ва узганда хосил булган токларнинг ( экстра токларнинг ) узгариш конунлари. 8. конденсаторни зарядлаганда ва зарядсизлантирганда руй берадиган жараеннинг индуктивлик галтагини узгарда ва улаганда руй берадиган жараенларга ухшашлиги ва улардан техникада куйлланиш йулари 1. квазистационарлик шарти ва квазистационар ток хакида тушунча. биз энди узгарувчан токни урганишга утамиз, ток кучи вакт буйича узгарадиган токларга узгарувчан токлар дейилади. биз бу маърузада квазистационар деб аталадиган токларни урганиш билан чегараланамиз, яъни бу токларда электр катталиклар (ток кучи, кучланиш, заряд ) унча тез узгармайди. доимий ток занжирида манбанинг э ю к и, е1 кийматдан е2 гача сакраб узгарсин. эюк нинг янги кийматига мос келган электр токи …

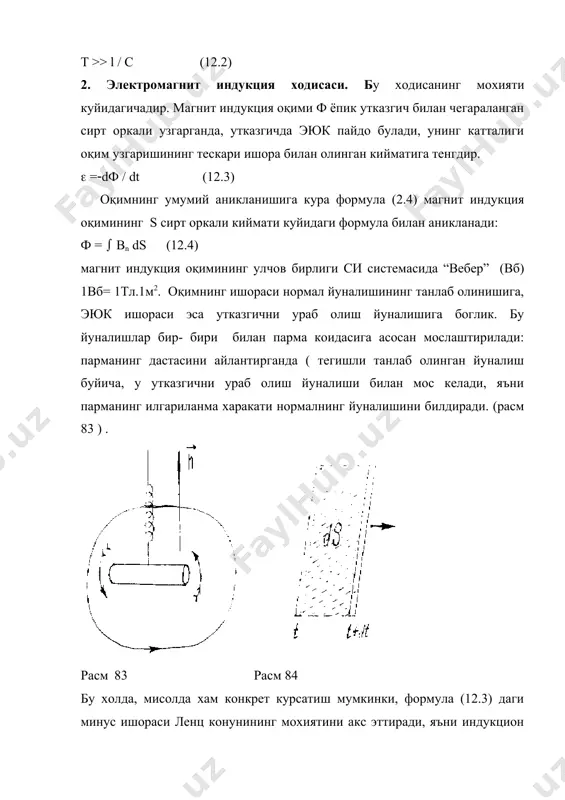

и. демак электр катталиклар ( ток кучи, кучланиш) вакт буйича узгарса хам, хар бир фиксирланган (белгиланган ) моментда улар стационар ёки доимий ток конунларига буйсинади. хусусан, ток кучи утказгичнинг барча кесимларида бир хил булади бу асосий ва квазистационар токнинг аникловчи хоссасидир. вакт буйича даврий узгарадиган токлар учун квазистационарликнинг микдорий меъёрини аниклаш кийин эмас. бу холатда вакт ёки шу вакт ичида электр катталик сезиларли узгарадиган вакт давр т дир. бу вакт токнинг урнатилиш вакти (() дан жуда катта булиши керак: т >> l / c (12.2) 2. электромагнит индукция ходисаси. бу ходисанинг мохияти куйидагичадир. магнит индукция оқими ф ёпик утказгич билан чегараланган сирт оркали узгарганда, утказгичда эюк пайдо булади, унинг катталиги оқим узгаришининг тескари ишора билан олинган кийматига тенгдир. ( =(dф / dt (12.3) оқимнинг умумий аникланишига кура формула (2.4) магнит индукция оқимининг s сирт оркали киймати куйидаги формула билан аникланади: ф = ( bn ds (12.4) магнит индукция оқимининг улчов …

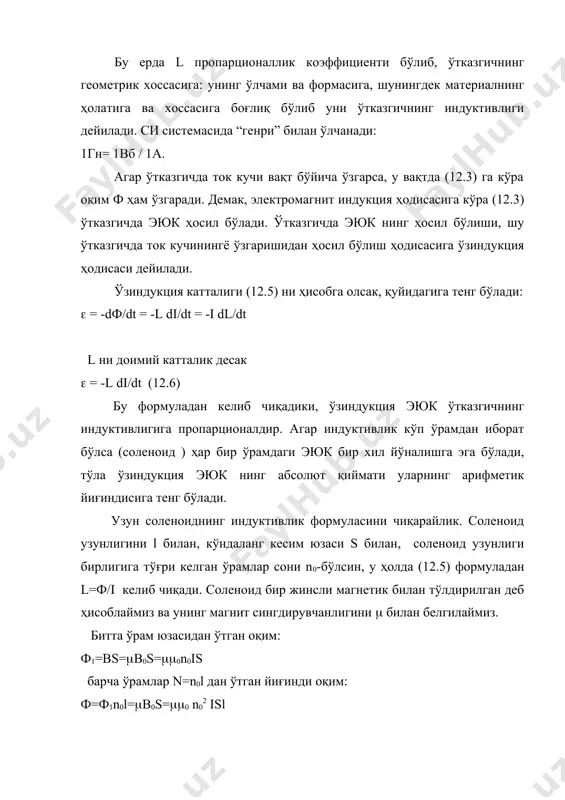

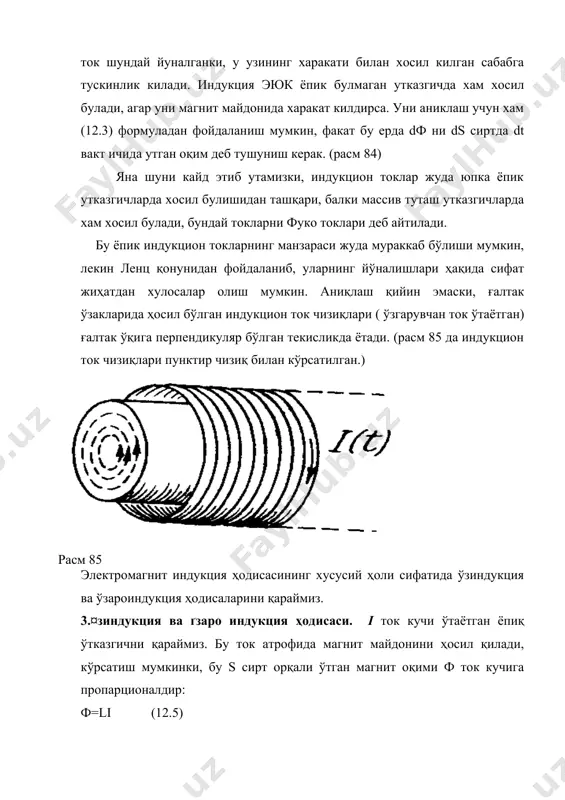

жуда юпка ёпик утказгичларда хосил булишидан ташқари, балки массив туташ утказгичларда хам хосил булади, бундай токларни фуко токлари деб айтилади. бу ёпик индукцион токларнинг манзараси жуда мураккаб бўлиши мумкин, лекин ленц қонунидан фойдаланиб, уларнинг йўналишлари ҳақида сифат жиҳатдан хулосалар олиш мумкин. аниқлаш қийин эмаски, ғалтак ўзакларида ҳосил бўлган индукцион ток чизиқлари ( ўзгарувчан ток ўтаётган) ғалтак ўқига перпендикуляр бўлган текисликда ётади. (расм 85 да индукцион ток чизиқлари пунктир чизиқ билан кўрсатилган.) расм 85 электромагнит индукция ҳодисасининг хусусий ҳоли сифатида ўзиндукция ва ўзароиндукция ҳодисаларини қараймиз. 3.¤зиндукция ва ґзаро индукция ҳодисаси. i ток кучи ўтаётган ёпиқ ўтказгични қараймиз. бу ток атрофида магнит майдонини ҳосил қилади, кўрсатиш мумкинки, бу s сирт орқали ўтган магнит оқими ф ток кучига пропарционалдир: ф=li (12.5) бу ерда l пропарционаллик коэффициенти бўлиб, ўтказгичнинг геометрик хоссасига: унинг ўлчами ва формасига, шунингдек материалнинг ҳолатига ва хоссасига боғлиқ бўлиб уни ўтказгичнинг индуктивлиги дейилади. си системасида “генри” билан ўлчанади: 1гн= 1вб / …

д узунлиги бирлигига тўғри келган ўрамлар сони n0-бўлсин, у ҳолда (12.5) формуладан l=ф/i келиб чиқади. соленоид бир жинсли магнетик билан тўлдирилган деб ҳисоблаймиз ва унинг магнит сингдирувчанлигини ( билан белгилаймиз. битта ўрам юзасидан ўтган оқим: ф1=вs=(в0s=((0n0is барча ўрамлар n=n0l дан ўтган йиғинди оқим: ф=ф1n0l=(в0s=((0 n02 isl бу ифодани ток кучи i га бўлсак, соленоиднинг индуктивлик коэффициенти қуйидагига тенг бўлади: l==((0 n02 isl (12.7 ) энди i1 ва i2 ток кучи оқаётган контурни қараймиз. ўзиндукция ҳодисасига асосан аниқлаймизки, биринчи контурдаги i1 ток кучи s2 сирт орқали иккинчи контурда s2 юзадан ўтган ф2 магнит оқимини ҳосил қилади ва у i1 ток кучига пропарционал бўлади. (расм 86) ф2=l21i1 (12.8) расм 86 уз навбатида иккинчи контурдаги ток кучи i2 биринчи контурни чегараловчи s1 сирт орқали i2 ток кучига пропарционал бўлган ф1 оқимни ҳосил қилади: ф1=l12i2 (12.9) исбот қилиш мумкинки, бу формула (12.8) ва (12.9) даги пропарционаллик коэффициентлар l12=l21 ва унга ўзаро индуктивлик дейилади ва …

и бирдан камайтиришига тўсқинлик қилади. ток йўқолган пайтида қаршиликда иссиқлик ажралиб чиқади, бу иш занжирда бажарилган ишга тенг бўлади. электростатик кучларнинг зарядни ёпиқ контур бўйича бажарган иши нолга тенг бўлгани учун бутун иш ўзиндукция эюк ни ҳосил қилган бегона кучлар томонидан бажарилади. шу ишни ҳисоблаймиз. жуда кичик вақт dt оралиғида ток кучи ва эюк нинг қийматини ўзгармас деб қараш мумкин, у ҳолда (12.6) га кўра бегона кучларнинг бажарган иши da=(инdq тенг бўлади. бу ерда dq заряд dt вақт ичида ўтувчи заряд бўлиб, dq=idt га тенгдир. буни эътиборга олиб ва (14.6) асосан қуйидагига эга бўламиз: da=-lidi тўла ишни топиш учун токнинг i қийматидан 0 гача бўлган оралиқда бажарилган барча ишларнинг йиғиндисини оламиз, яъни юқоридаги ифодани интеграллаймиз: a=( (-lidi)=li2/2 энергиянинг сақланиш қонунига асосан, бу иш токли ғалтакнинг энергияси w ни аниқлайди: w=li2/2 (12.12) электромагнетизмнинг умумий назариясидан келиб чиқадики, бу энергияни соленоид магнит майдон энергиясига тегишли эканлиги келиб чиқади. бу формулани соленоиднинг магнит …
