1 / 12

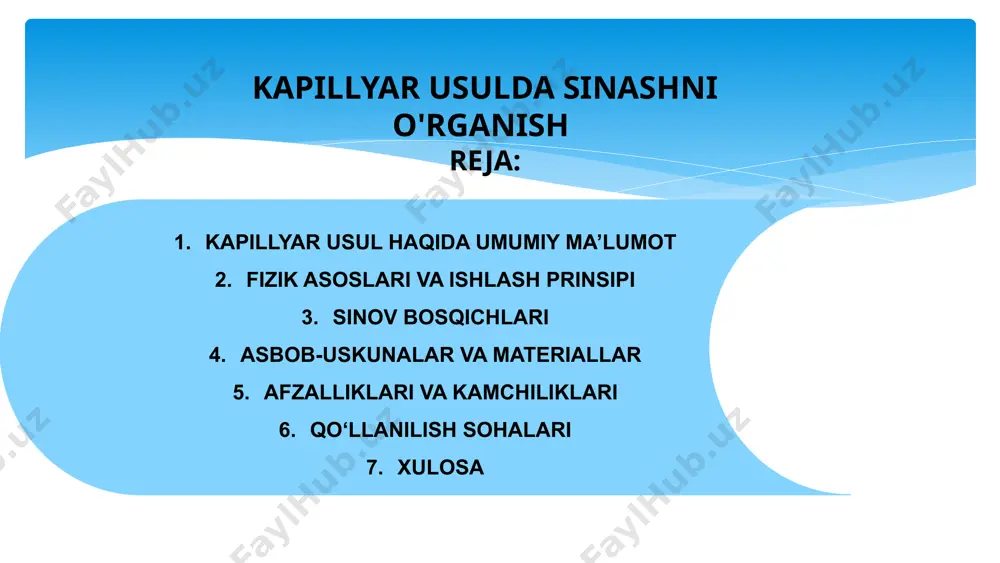

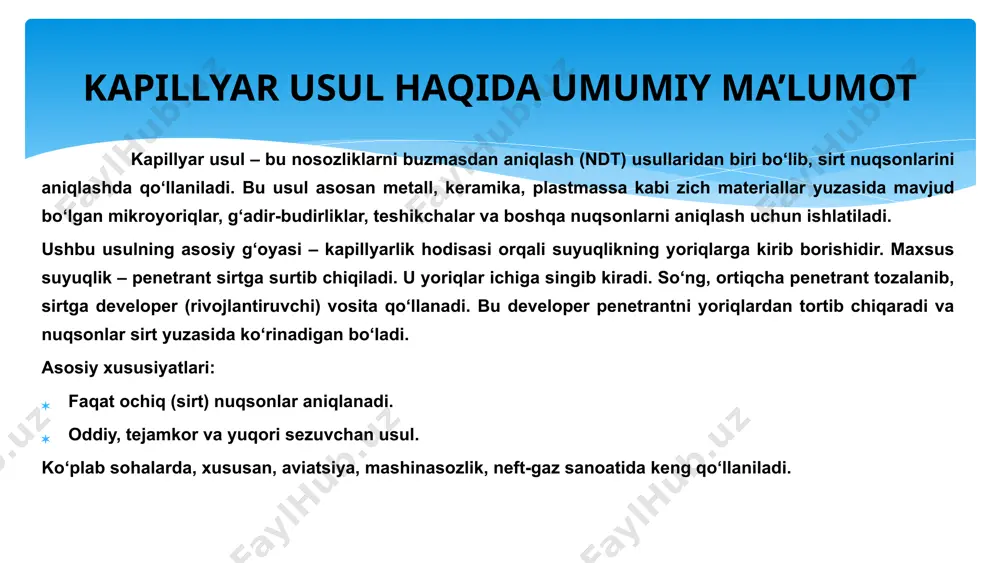

pptxgenjs presentation mustaqil ishi mavzu:kapillyar usulda sinashni o'rganish o`zbekiston respublikasi oliy ta`lim, fan va inovatsiyalar vazirligi toshkent davlat texnika unversiteti olmaliq filiali _______________________________________fakulteti. _______________________________ yo’nalishi ________________________________fanidan bajardi:________________________ kapillyar usulda sinashni o'rganish reja: kapillyar usul haqida umumiy ma’lumot fizik asoslari va ishlash prinsipi sinov bosqichlari asbob-uskunalar va materiallar afzalliklari va kamchiliklari qo‘llanilish sohalari xulosa kapillyar usul – bu nosozliklarni buzmasdan aniqlash (ndt) usullaridan biri bo‘lib, sirt nuqsonlarini aniqlashda qo‘llaniladi. bu usul asosan metall, keramika, plastmassa kabi zich materiallar yuzasida mavjud bo‘lgan mikroyoriqlar, g‘adir-budirliklar, teshikchalar va boshqa nuqsonlarni aniqlash uchun ishlatiladi. ushbu usulning asosiy g‘oyasi – kapillyarlik hodisasi orqali suyuqlikning yoriqlarga kirib borishidir. maxsus suyuqlik – penetrant sirtga surtib chiqiladi. u yoriqlar ichiga singib kiradi. so‘ng, ortiqcha penetrant tozalanib, sirtga developer (rivojlantiruvchi) vosita qo‘llanadi. bu developer penetrantni yoriqlardan tortib chiqaradi va nuqsonlar sirt yuzasida ko‘rinadigan bo‘ladi. asosiy xususiyatlari: faqat ochiq (sirt) nuqsonlar aniqlanadi. oddiy, tejamkor va yuqori sezuvchan usul. ko‘plab sohalarda, xususan, …

2 / 12

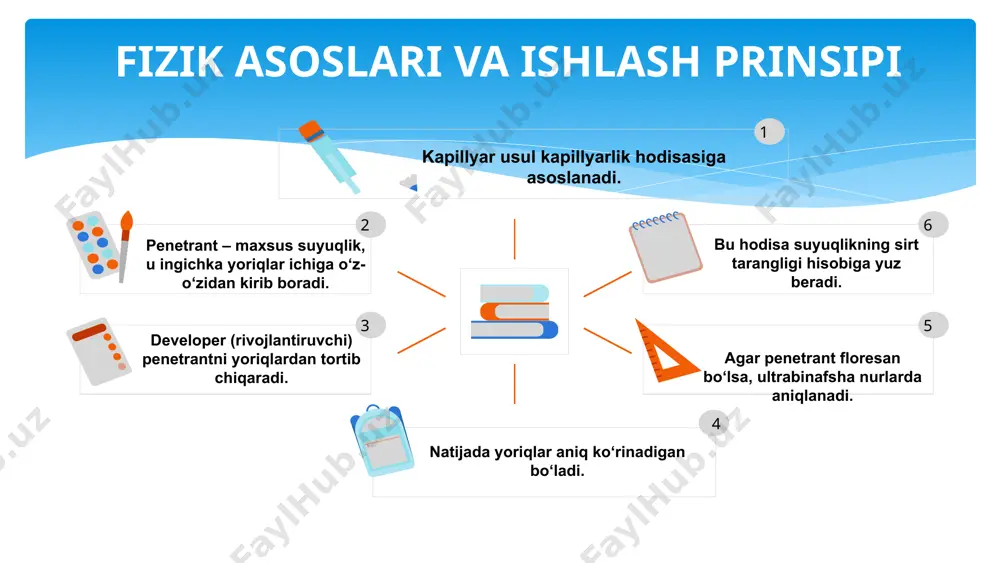

2 3 kapillyar usul kapillyarlik hodisasiga asoslanadi. penetrant – maxsus suyuqlik, u ingichka yoriqlar ichiga o‘z-o‘zidan kirib boradi. bu hodisa suyuqlikning sirt tarangligi hisobiga yuz beradi. developer (rivojlantiruvchi) penetrantni yoriqlardan tortib chiqaradi. natijada yoriqlar aniq ko‘rinadigan bo‘ladi. agar penetrant floresan bo‘lsa, ultrabinafsha nurlarda aniqlanadi. kapillyar sinov bosqichlari uzani tozalash – yog‘, chang va kirlar olib tashlanadi. penetrantni surtish – sirtga maxsus rangli yoki floresan suyuqlik qo‘llaniladi. kiritish vaqti – penetrant yoriqlarga kirib borishi uchun 5–30 daqiqa kutiladi. ortiqchasini tozalash – sirt yuzasidagi penetrant artib tashlanadi. developer sepish – oq rangli kukun yoki suyuqlik penetrantni yoriqlardan tortib chiqaradi. natijani ko‘zdan kechirish – yoriqlar developer fonida aniq ko‘rinadi. asbob-uskunalar va materiallar chiroq – floresan penetrantlar uchun ultrabinafsha nurlik lampa. penetrant – yoriqlarga kirib boruvchi rangli yoki floresan suyuqlik. developer – oq rangli kukun yoki spreysimon modda, penetrantni yoriqlardan chiqaradi. himoya vositalari – qo‘lqop, niqob, ko‘zoynak (xavfsizlik uchun). tozalovchi vosita – sinov oldidan …

3 / 12

ing sirt bilan o‘zaro ta’siri —ni o‘rganish doirasida rivojlangan. birinchi jiddiy amaliy qo‘llanilishi esa sanoat va harbiy texnika sohalarida yuz berdi. ayniqsa, birinchi va ikkinchi jahon urushlari davrida aviatsiya sanoatida samolyotlarning qismlaridagi mikroyoriqlar va boshqa yuzaki nuqsonlarni aniqlash zarurati kuchaydi. shuning uchun kapillyar usul tezda takomillashdi va keng qo‘llanila boshlandi. kapillyar sinash usulining tarixi kapillyar usul sirt yuzasidagi nuqsonlarni aniqlashda eng samarali va tejamkor usullardan biri hisoblanadi ushbu usulning asosiy afzalligi uning oddiyligi va yuqori sezuvchanligidadir kapillyar sinov orqali materiallarning sifati aniq baholanadi va turli sanoat tarmoqlarida keng qo‘llaniladi to‘g‘ri bajarilgan sinov jarayoni yordamida kichik yoriqlar va boshqa yuzaki kamchiliklarni aniqlash mumkin bo‘ladi shuningdek bu usulning kamchiliklari ham mavjud xususan faqat sirt nuqsonlarini ko‘rsatadi va sinovdan oldin yuzani yaxshi tayyorlash talab etiladi lekin shu bilan birga kapillyar usulning sanoatdagi ahamiyati va qo‘llanilishi undan foydalanishning osonligi sababli kundan kunga ortib bormoqda xulosa shashkin v.p., metall va qotishmalarni nosozliksiz tekshirish usullari, moskva, …

4 / 12

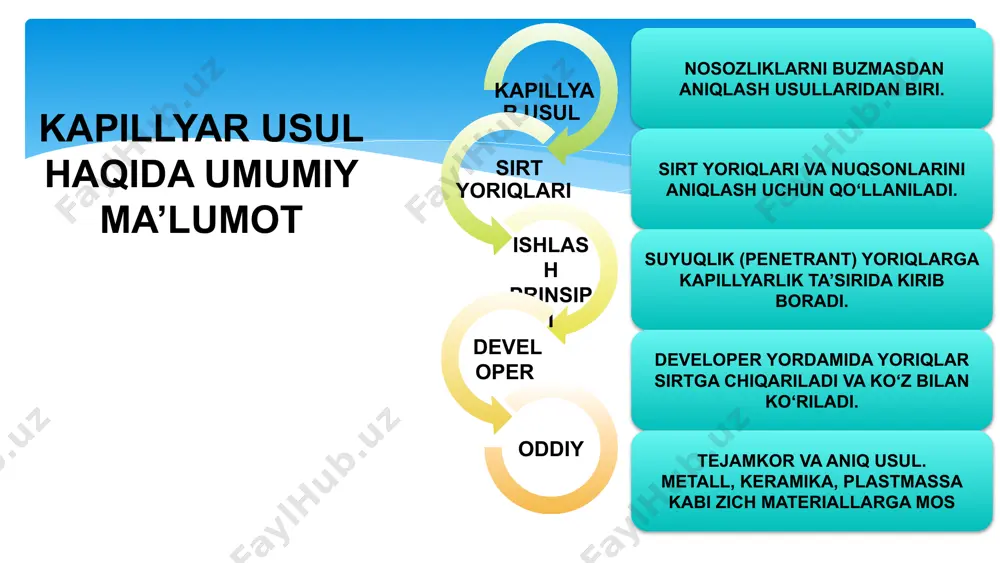

kapillyar usulda sinashni o'rganish - Page 4

5 / 12

kapillyar usulda sinashni o'rganish - Page 5
