tekislikda harakatlanuvchi mexanizmlarning klassifikatsiyasi

PPTX 59.4 KB Free download

Page preview (5 pages)

Scroll down 👇

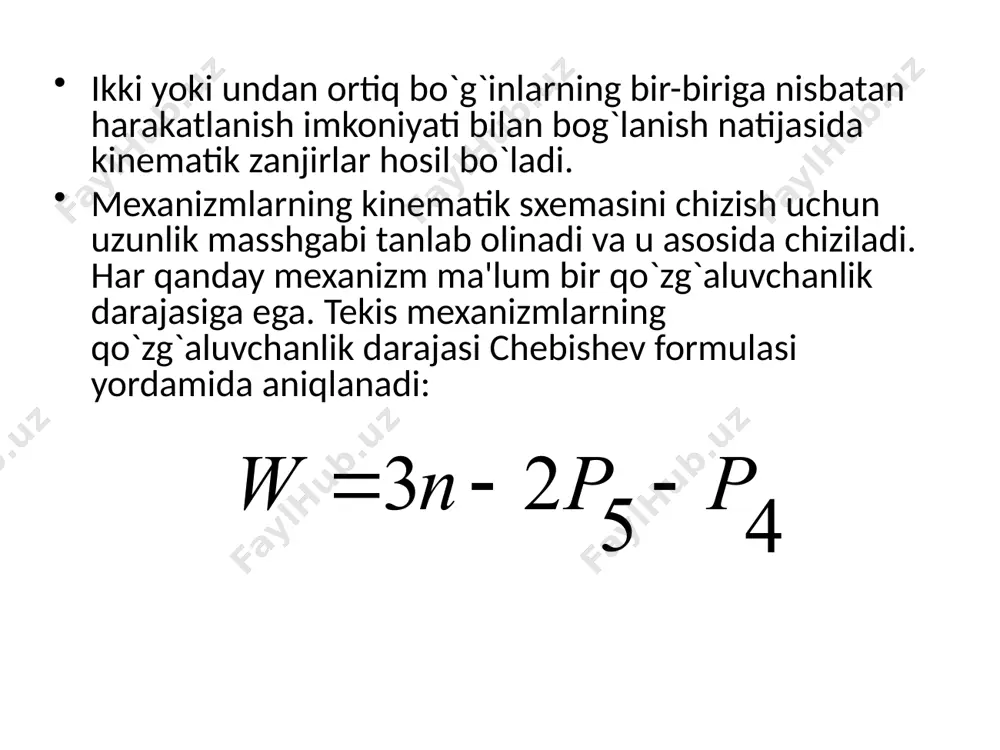

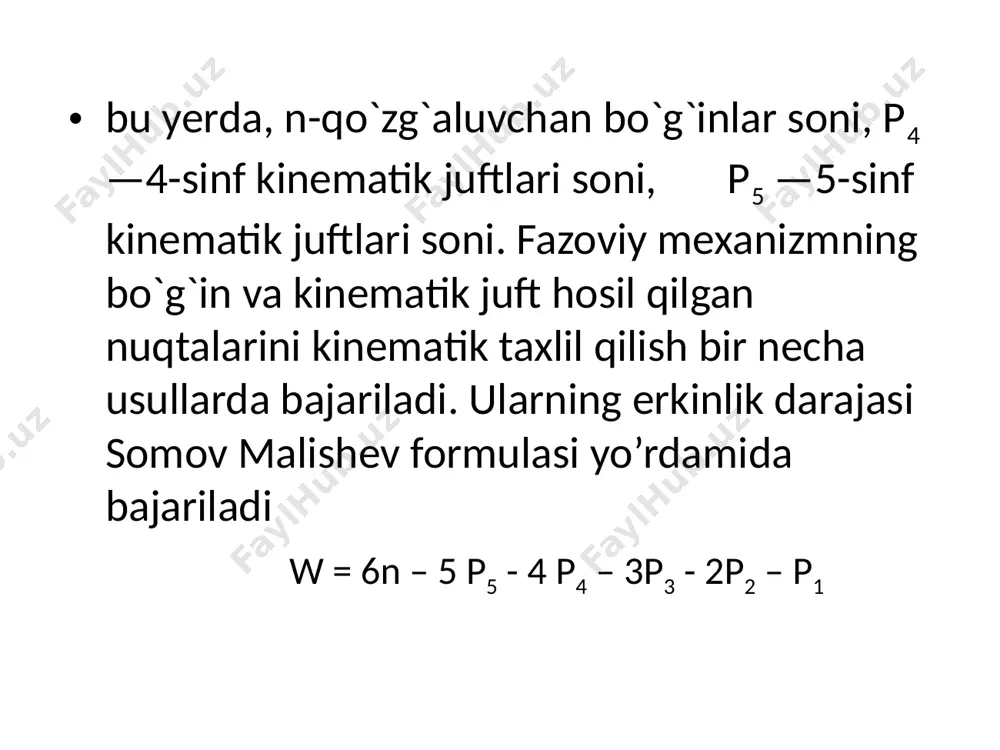

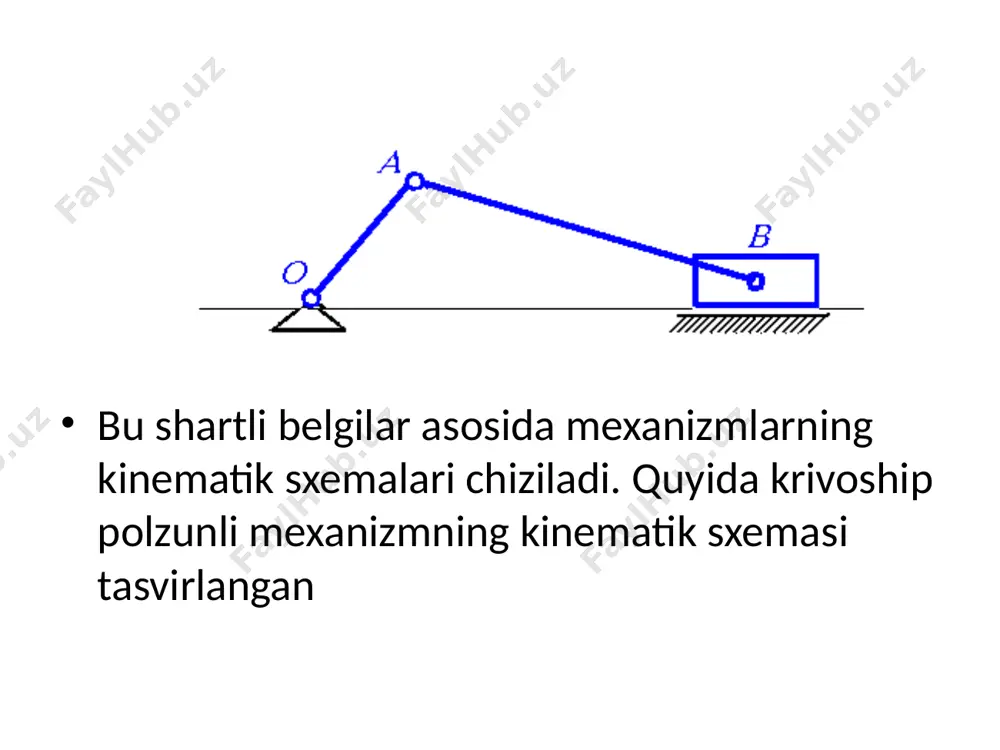

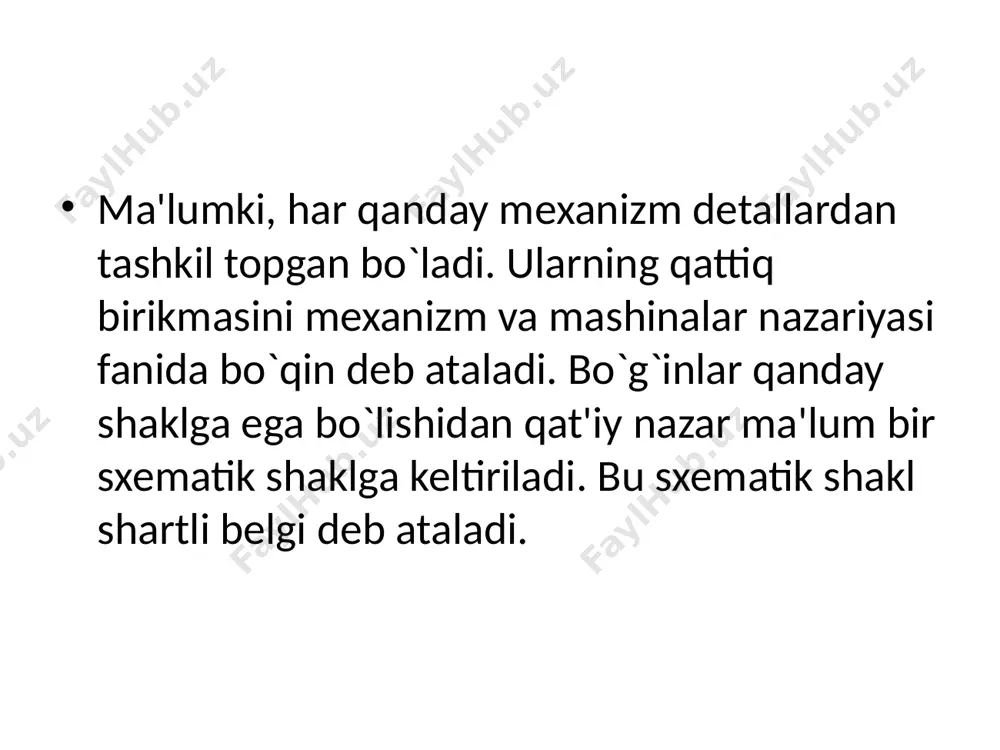

1544798958_68541.pptx 4 5 2 3 p p n w - - = /docprops/thumbnail.jpeg презентация powerpoint tekislikda harakatlanuvchi mexanizmlarning klassifikatsiyasi ma'lumki, har qanday mexanizm detallardan tashkil topgan bo`ladi. ularning qattiq birikmasini mexanizm va mashinalar nazariyasi fanida bo`qin deb ataladi. bo`g`inlar qanday shaklga ega bo`lishidan qat'iy nazar ma'lum bir sxematik shaklga keltiriladi. bu sxematik shakl shartli belgi deb ataladi. bu shartli belgilar asosida mexanizmlarning kinematik sxemalari chiziladi. quyida krivoship polzunli mexanizmning kinematik sxemasi tasvirlangan ikki yoki undan ortiq bo`g`inlarning bir-biriga nisbatan harakatlanish imkoniyati bilan bog`lanish natijasida kinematik zanjirlar hosil bo`ladi. mexanizmlarning kinematik sxemasini chizish uchun uzunlik masshgabi tanlab olinadi va u asosida chiziladi. har qanday mexanizm ma'lum bir qo`zg`aluvchanlik darajasiga ega. tekis mexanizmlarning qo`zg`aluvchanlik darajasi chebishev formulasi yordamida aniqlanadi: bu yerda, n-qo`zg`aluvchan bo`g`inlar soni, p4 —4-sinf kinematik juftlari soni, p5 —5-sinf kinematik juftlari soni. fazoviy mexanizmning bo`g`in va kinematik juft hosil qilgan nuqtalarini kinematik taxlil qilish bir necha usullarda bajariladi. ularning erkinlik …

*4 – 0 = 4 demak, mexanizmning erkinlik darajasi 4 ga teng ekan asosiy adabiyotlar. фролов к.в ва б. механизм ва машиналар назарияси. – т.: укитувчи, 1990. джураев а ва б. механизм ва машиналар назарияси. – т.: укитувчи, 2004. karimov r.i, saliyev a. mexanizm va mashinalar nazariyasi fanidan o’quv qo’llanma. t.: toshdtu, 2006. abduvaliyev u.a., karimov r.i. “amaliy mexanika” faninig “mashina va mexanizmlar nazariyasi” bo’limidan kurs ishini bajarish bo’yicha o’quv qo’llanma – t,toshdtu, 2008. image1.png image2.wmf oleobject1.bin

tekislikda harakatlanuvchi mexanizmlarning klassifikatsiyasi - Page 3

tekislikda harakatlanuvchi mexanizmlarning klassifikatsiyasi - Page 4

tekislikda harakatlanuvchi mexanizmlarning klassifikatsiyasi - Page 5

Want to read more?

Download the full file for free via Telegram.

Download full file

About "tekislikda harakatlanuvchi mexanizmlarning klassifikatsiyasi"

1544798958_68541.pptx 4 5 2 3 p p n w - - = /docprops/thumbnail.jpeg презентация powerpoint tekislikda harakatlanuvchi mexanizmlarning klassifikatsiyasi ma'lumki, har qanday mexanizm detallardan tashkil topgan bo`ladi. ularning qattiq birikmasini mexanizm va mashinalar nazariyasi fanida bo`qin deb ataladi. bo`g`inlar qanday shaklga ega bo`lishidan qat'iy nazar ma'lum bir sxematik shaklga keltiriladi. bu sxematik shakl shartli belgi deb ataladi. bu shartli belgilar asosida mexanizmlarning kinematik sxemalari chiziladi. quyida krivoship polzunli mexanizmning kinematik sxemasi tasvirlangan ikki yoki undan ortiq bo`g`inlarning bir-biriga nisbatan harakatlanish imkoniyati bilan bog`lanish natijasida kinematik zanjirlar hosil bo`ladi. mexanizmlarning kinematik sxemasini chizish uchun uzunlik mas...
