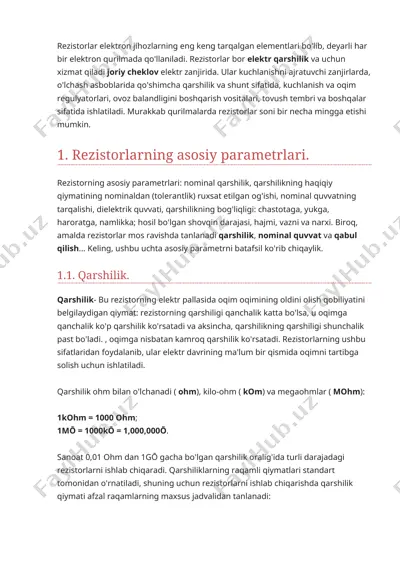

rezistorlar elektron jihozlarning eng keng tarqalgan elementlari bo'lib, deyarli har bir elektron qurilmada qo'llaniladi. rezistorlar bor elektr qarshilik va uchun xizmat qiladi joriy cheklov elektr zanjirida. ular kuchlanishni ajratuvchi zanjirlarda, o'lchash asboblarida qo'shimcha qarshilik va shunt sifatida, kuchlanish va oqim regulyatorlari, ovoz balandligini boshqarish vositalari, tovush tembri va boshqalar sifatida ishlatiladi. murakkab qurilmalarda rezistorlar soni bir necha mingga etishi mumkin. 1. rezistorlarning asosiy parametrlari. rezistorning asosiy parametrlari: nominal qarshilik, qarshilikning haqiqiy qiymatining nominaldan (tolerantlik) ruxsat etilgan og'ishi, nominal quvvatning tarqalishi, dielektrik quvvati, qarshilikning bog'liqligi: chastotaga, yukga, haroratga, namlikka; hosil bo'lgan shovqin darajasi, hajmi, vazni va narxi. biroq, amalda rezistorlar mos ravishda tanlanadi qarshilik, nominal quvvat va qabul qilish... keling, ushbu uchta asosiy parametrni batafsil ko'rib chiqaylik. 1.1. qarshilik. qarshilik- bu rezistorning elektr pallasida oqim oqimining oldini olish qobiliyatini belgilaydigan qiymat: rezistorning qarshiligi qanchalik katta bo'lsa, u oqimga qanchalik ko'p qarshilik ko'rsatadi va aksincha, qarshilikning qarshiligi shunchalik past bo'ladi. , oqimga …

2 / 47

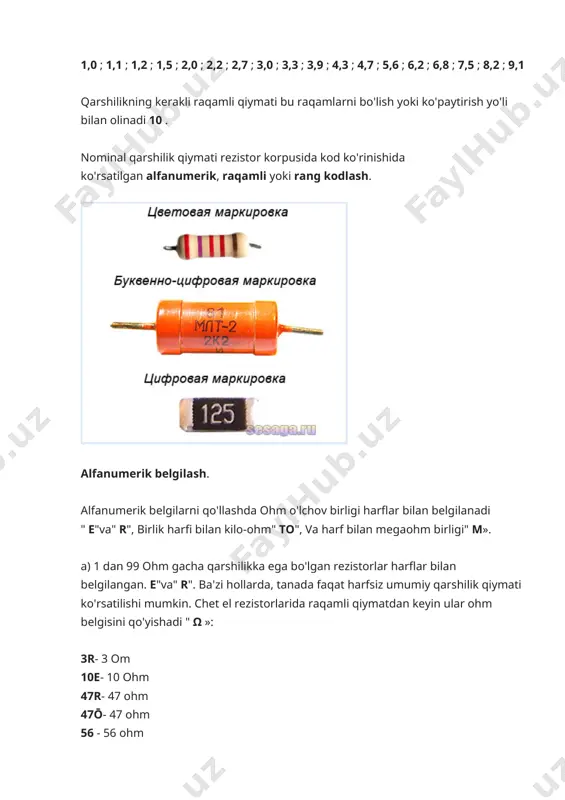

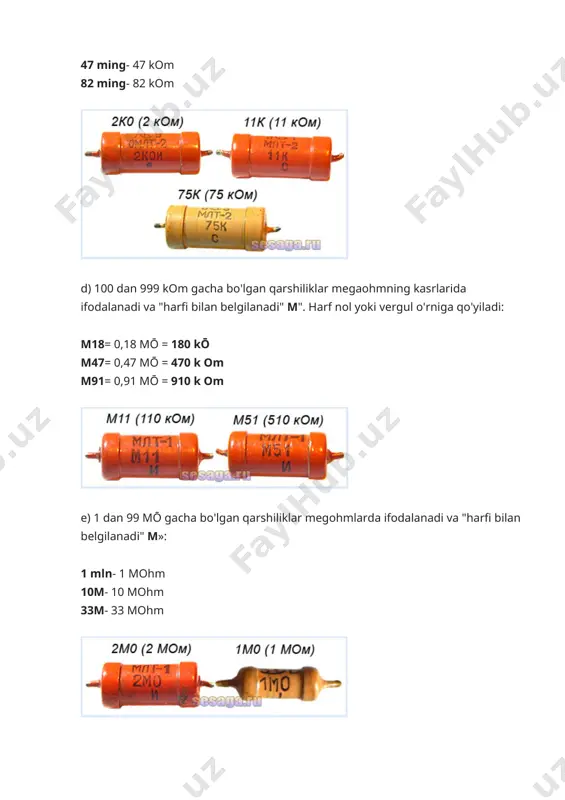

ning kerakli raqamli qiymati bu raqamlarni bo'lish yoki ko'paytirish yo'li bilan olinadi 10 . nominal qarshilik qiymati rezistor korpusida kod ko'rinishida ko'rsatilgan alfanumerik, raqamli yoki rang kodlash. alfanumerik belgilash. alfanumerik belgilarni qo'llashda ohm o'lchov birligi harflar bilan belgilanadi " e"va" r", birlik harfi bilan kilo-ohm" to", va harf bilan megaohm birligi" m». a) 1 dan 99 ohm gacha qarshilikka ega bo'lgan rezistorlar harflar bilan belgilangan. e"va" r". ba'zi hollarda, tanada faqat harfsiz umumiy qarshilik qiymati ko'rsatilishi mumkin. chet el rezistorlarida raqamli qiymatdan keyin ular ohm belgisini qo'yishadi " ω »: 3r- 3 om 10e- 10 ohm 47r- 47 ohm 47ō- 47 ohm 56 - 56 ohm b) qarshiligi 100 dan 999 ohmgacha bo'lgan rezistorlar kilo-ohm ning kasrlarida ifodalanadi va "harfi bilan belgilanadi" to". bundan tashqari, o'lchov birligini bildiruvchi harf nol yoki vergul o'rniga qo'yiladi. ba'zi hollarda umumiy qarshilik qiymati "harfi bilan ko'rsatilishi mumkin" r"oxirida yoki harfsiz miqdorning faqat bitta raqamli …

3 / 47

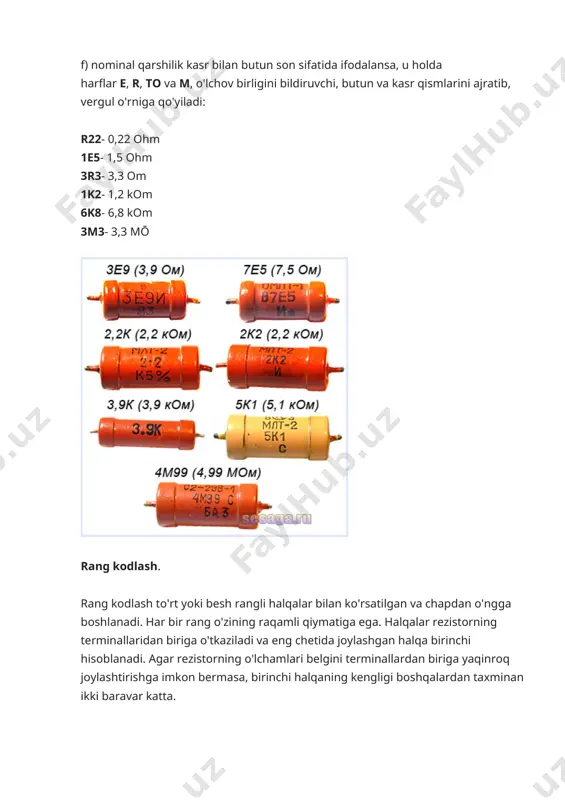

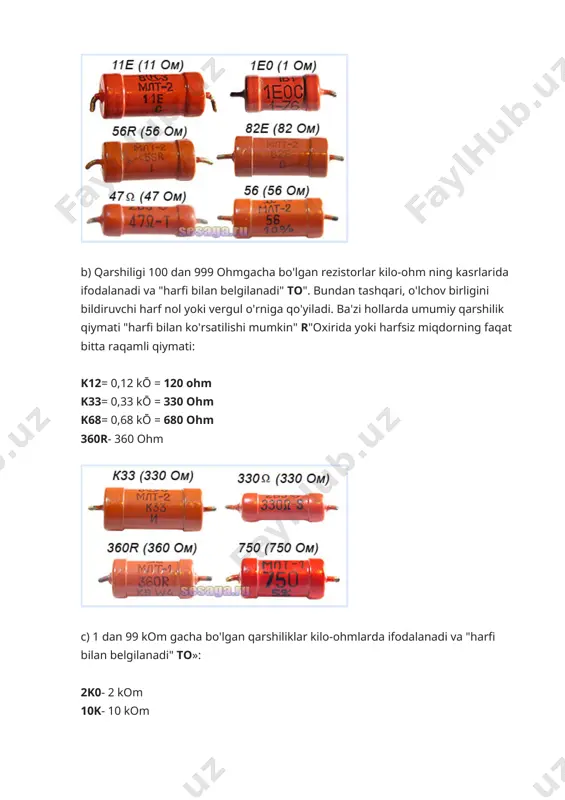

atilgan va chapdan o'ngga boshlanadi. har bir rang o'zining raqamli qiymatiga ega. halqalar rezistorning terminallaridan biriga o'tkaziladi va eng chetida joylashgan halqa birinchi hisoblanadi. agar rezistorning o'lchamlari belgini terminallardan biriga yaqinroq joylashtirishga imkon bermasa, birinchi halqaning kengligi boshqalardan taxminan ikki baravar katta. qarshilik qarshiligi chapdan o'ngga xabar qilinadi. ± 20% bardoshlik (tolerantlik quyida muhokama qilinadi) bo'lgan rezistorlar to'rtta halqa bilan belgilanadi: birinchi ikkitasi ohm, uchinchi halqasi multiplikator to‘rtinchisi esa ma’nosini bildiradi kirish yoki aniqlik klassi qarshilik. to'rtinchi halqa qolgan qismdan ko'rinadigan bo'shliq bilan qo'llaniladi va rezistorning qarama-qarshi terminalida joylashgan. 0,1 ... 10% bardoshlik bilan rezistorlar beshta rangli halqa bilan belgilanadi: birinchi uchtasi ohmdagi qarshilikning raqamli qiymati, to'rtinchisi - ko'paytiruvchi, beshinchi halqa - bardoshlik. qarshilik qiymatini aniqlash uchun maxsus jadvaldan foydalaning. masalan. rezistor to'rtta halqa bilan belgilangan: qizil - ( 2 ) siyohrang - ( 7 ) qizil - ( 100 ) kumush - ( 10% ) ma'nosi: 27 ohm x …

4 / 47

o'rtta raqamlarda. da uch raqamli belgilash, birinchi ikki raqam ko'rsatadi qarshilikning raqamli qiymati ohlarda uchinchi raqam omil... faktor uchinchi raqam darajasiga ko'tarilgan 10 raqami: 221 - 22 x 10 dan 1 = 22 ohm x 10 = kuchiga 220 ohm; 472 - 47 x 10 dan 2 = 47 ohm x 100 = 4700 ohm = kuchiga 4,7 kō; 564 - 56 x 10 dan 4 = 56 ohm x 10 000 = 560 000 ohm kuchiga = 560 k om; 125 - 12 x 10 dan 5 = 12 ohm x 100 000 = 12 000 000 ohm kuchiga = 1,2 mohm. agar oxirgi raqam bo'lsa nol, keyin omil bo'ladi birlik, chunki o'ndan nolga teng kuch birga teng: 100 - 0 = 10 ohm x 1 = kuchiga 10 x 10 10 ohm; 150 - 15 x 10 dan 0 = 15 ohm x 1 = kuchiga 15 ohm; …

5 / 47

n harf kodi yoki raqamli qiymat foizlarda. rangli rezistorlar uchun tolerantlik ko'rsatilgan oxirgi rangli uzuk: kumush - 10%, oltin - 5%, qizil - 2%, jigarrang - 1%, yashil - 0,5%, ko'k - 0,25%, binafsha - 0,1%. tolerantlik halqasi bo'lmasa, qarshilik 20% bardoshlik darajasiga ega. 1.3. nominal quvvat sarfi. rezistorning uchinchi muhim parametri uning quvvatni yo'qotish oqim rezistordan o'tganda, elektr energiyasi (kuch) issiqlik shaklida chiqariladi, bu esa birinchi navbatda rezistor tanasining haroratini oshiradi, so'ngra issiqlik almashinuvi tufayli havoga o'tadi. shunung uchun tarqatish kuchi ular qarshilik uzoq vaqt davomida bardosh bera oladigan va uning nominal parametrlarini yo'qotishiga zarar etkazmasdan issiqlik shaklida tarqaladigan eng yuqori oqim kuchini chaqiradilar. rezistorning juda yuqori tana harorati ishlamay qolishiga olib kelishi mumkinligi sababli, kontaktlarning zanglashiga olib kelishi mumkin bo'lsa, u holda kontaktlarning zanglashiga olib kelishida, rezistorning haddan tashqari qizib ketmasdan u yoki bu quvvatni tarqatish qobiliyatini ko'rsatadigan qiymat o'rnatiladi. quvvatni o'lchash birligi olinadi vatt(shanba). masalan. aytaylik, 100 …
