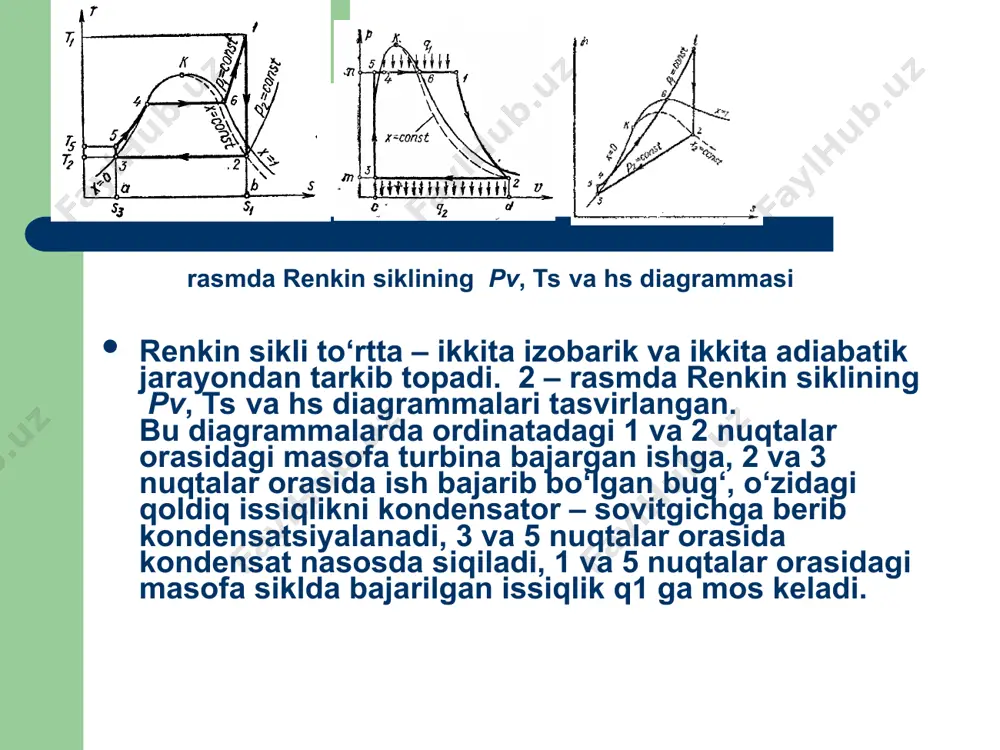

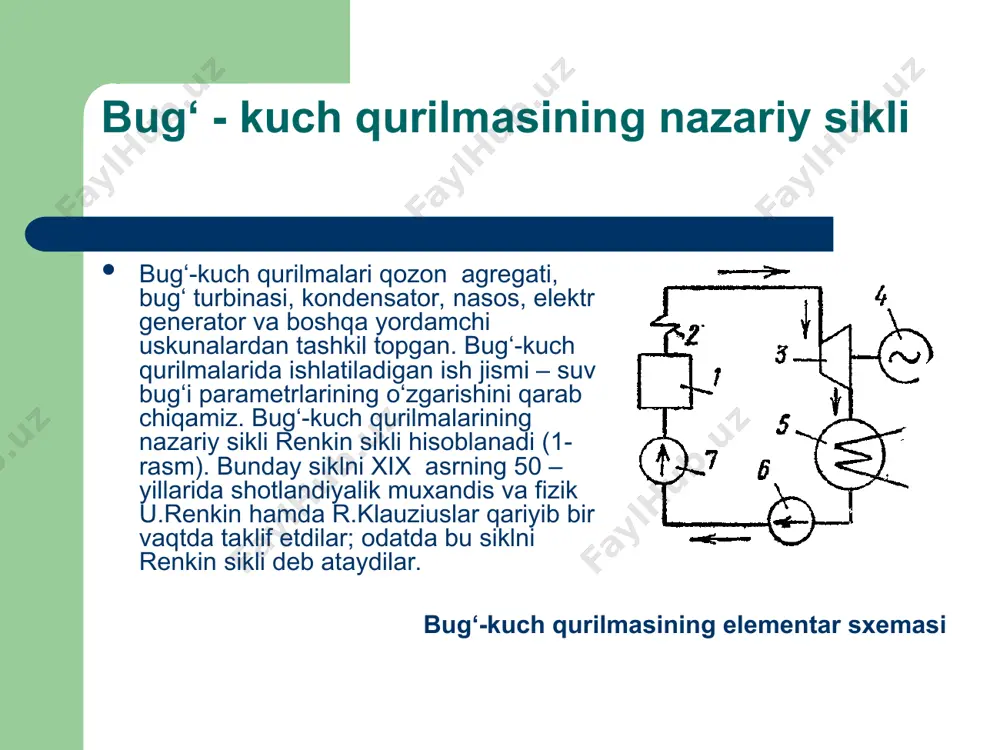

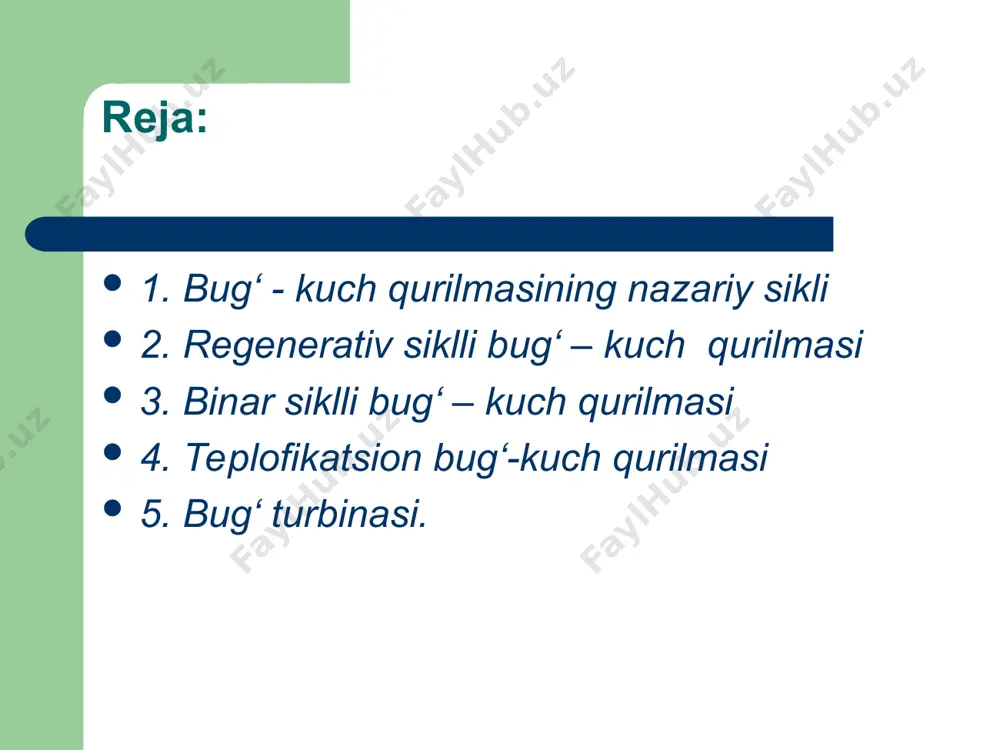

1479561640_64482.ppt bug‘latgich bug‘latgich reja: 1. bug‘ - kuch qurilmasining nazariy sikli 2. regenerativ siklli bug‘ – kuch qurilmasi 3. binar siklli bug‘ – kuch qurilmasi 4. teplofikatsion bug‘-kuch qurilmasi 5. bug‘ turbinasi. bug‘ - kuch qurilmasining nazariy sikli bug‘-kuch qurilmalari qozon agregati, bug‘ turbinasi, kondensator, nasos, elektr generator va boshqa yordamchi uskunalardan tashkil topgan. bug‘-kuch qurilmalarida ishlatiladigan ish jismi – suv bug‘i parametrlarining o‘zgarishini qarab chiqamiz. bug‘-kuch qurilmalarining nazariy sikli renkin sikli hisoblanadi (1-rasm). bunday siklni xix asrning 50 – yillarida shotlandiyalik muxandis va fizik u.renkin hamda r.klauziuslar qariyib bir vaqtda taklif etdilar; odatda bu siklni renkin sikli deb ataydilar. bug‘-kuch qurilmasining elementar sxemasi renkin sikli to‘rtta – ikkita izobarik va ikkita adiabatik jarayondan tarkib topadi. 2 – rasmda renkin siklining pv, ts va hs diagrammalari tasvirlangan. bu diagrammalarda ordinatadagi 1 va 2 nuqtalar orasidagi masofa turbina bajargan ishga, 2 va 3 nuqtalar orasida ish bajarib bo‘lgan bug‘, o‘zidagi qoldiq …

an bug‘-kuch qurilmasining sxemasi regenerativ siklli bug‘ – kuch qurilmasi isiqlik texnikasida regeneratsiya so‘zi chiqib ketayotgan issiqlikning bir qismini issiqlik qurilmasida yana ishlatish uchun qaytarish ma’nosini bildiradi. kondensatordan qozonga o‘tadigan kondensatni isitish, ta’minlash suvini regenerativ isitish deyiladi. 4–rasmda ta’minlash suvi regenerativ isitiladigan bug‘-kuch qurilmasining sxemasi va uning hs diagrammasi keltirilgan. binar siklli bug‘ – kuch qurilmasi bug‘ – kuch qurilmasida ishchi jism sifatida suvning jiddiy kamchiligi shundan iboratki, suvning kritik temperaturasi nisbatan katta bo‘lmagan holda (tkr=374,150 s), kritik bosimi ancha yuqoridir (pkr=221,15 bar). teplofikatsion bug‘-kuch qurilmasi issiqlik elektr stantsiyalarida elektr energiyasi ishlab chiqarish jarayonida juda ko‘p issiqlik miqdori kondensatorda sovituvchi suvga beriladi va shunday qilib, foydasiz yo‘qoladi. ma’lumki, ishlab chiqarish va turmush ehtiyojlari uchun issiqlik issiq suv va bug‘ ko‘rinishida har xil turdagi texnologik jarayonlarda binolarni isitish, hamda issiq suv bilan ta’minlashda juda ko‘p miqdorda iste’mol qilinadi teplofikatsion bug‘ – kuch qurilmasining ts-diagrammasi iem ning sxemasi. bug‘ turbinasi bug‘ning issiqlik …

zamonaviy turbinalarning kuvvati 1200 mvt dan ortib ketgan. turbina rotorining aylanishlar soni esa 2000-50000 ayl/min oralig‘ida. suv bug‘ining kinetik energiyasini mexanik energiyaga aylantirish mumkinligini shved muxandisi loval 1888 yilda (aktiv turbina) isbotladi. turbinaning ishlash tarzi. foydalanilgan adabiyotlar ro’yihati 1.мазурл.с.техническаятермодинамикаитеплотехника. москва, издательский дом геотар мед, 2003, 352 с. 2. юсупбеков н.р., нурмухамедов х.с., зокиров с.г. кимёвий технологиянинг асосий жараён ва қурилмалари. 11-боб. энерготехнология асослари. тошкент, шарк, 2003, 644 бет. 3. акопян а.а.химическая термодинамика.учебное пособие для студ. хим. спец. ун-тов, м.«высшая школа», 1963, 266 с. 4. чечеткин а.в., занемонец н.а. теплотехника. -м.: высшая школа, 1986. -344 с. 5. х.м.комилов, ф.х.тухтаев. энерготехнология фанидан маърузалар матни. тошкент 2005, 99 бет.
