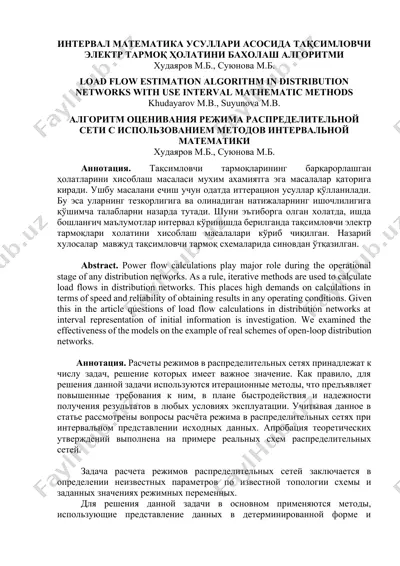

интервал математика усуллари асосида тақсимловчи электр тармоқ ҳолатини бахолаш алгоритми худаяров м.б., суюнова м.б. load flow estimation algorithm in distribution networks with use interval mathematic methods khudayarov m.b., suyunova m.b. алгоритм оценивания режима распределительной сети с использованием методов интервальной математики худаяров м.б., суюнова м.б. аннотация. тақсимловчи тармоқларининг барқарорлашган ҳолатларини хисоблаш масаласи мухим ахамиятга эга масалалар қаторига киради. ушбу масалани ечиш учун одатда иттерацион усуллар қўлланилади. бу эса уларнинг тезкорлигига ва олинадиган натижаларнинг ишочлилигига қўшимча талабларни назарда тутади. шуни эътиборга олган холатда, ишда бошланғич маълумотлар интервал кўринишда берилганда тақсимловчи электр тармоқлари холатини хисоблаш масалалари кўриб чиқилган. назарий хулосалар мавжуд тақсимловчи тармоқ схемаларида синовдан ўтқазилган. abstract. power flow calculations play major role during the operational stage of any distribution networks. as a rule, iterative methods are used to calculate load flows in distribution networks. this places high demands on calculations in terms of speed and reliability of obtaining results in any operating …

2 / 6

на примере реальных схем распределительных сетей. задача расчета режимов распределительных сетей заключается в определении неизвестных параметров по известной топологии схемы и заданных значениях режимных переменных. для решения данной задачи в основном применяются методы, использующие представление данных в детерминированной форме и вероятностные методы, использующие для расчетов статистические характеристики параметров режима [1,2]. неточности и несинхронности измерений, а в ряде случаев и приближенная их оценка вносит неопределенность в исходные данные. применение детерминированных методов не позволяет учитывать данную неопределённость, а применение вероятностных методов требует определения статистических характеристик динамически изменяющихся режимных параметров и построения сложных моделей для расчётов. для оценивания режимов указанных сетей, с учетом особенностей информационного обеспечения задачи расчетов нами рассмотрена методика, основанная на использовании интервальной арифметики, которая позволяет определить возможные границы изменения параметров при учёте интервальной неопределённости исходной информации. интервальная арифметика основана на представлении вещественного числа некоторым заданным интервалом а, который может быть определен в двух формах [3,4,5]: 1) а=[] где - оценка …

3 / 6

следующих видах [5]: 1) используя функцию intval а) а= intval([]); б)а= intval(’’); 2) через центр и радиус интервала а= midrad(c,r); 3) через левый (infinum) и правый (supremum) концы интервала а= infsup (); для комплексных интервальных чисел используются следующие два вида описания: 1) используя функцию cintval 2) через центр и радиус интервала а= cintval(c,r); а= midrad(c,r); в пакете intlab реализованы арифметические операции классической интервальной арифметики. они формулируются следующим образом: [], [], [min{}, max{}], [], для . для оценки возможности использования интервальной математики для задач расчетов режимов электрических сетей рассмотрен алгоритм модифицированного метода двухэтапного расчета режима распределительной сети, который имеет следующий вид: 1) принимаются начальные приближения комплексных значений напряжений узлов: , где: i=1…n- узлы схемы; k- номер итерации; uг.у. - напряжение головного участка. 2) по заданным мощностям узлов и напряжений на данной итерации рассчитываются комплексные значения токов узлов: 3) по полученным значениям токов узлов определяются токи ветвей от конца к началу схемы. …

4 / 6

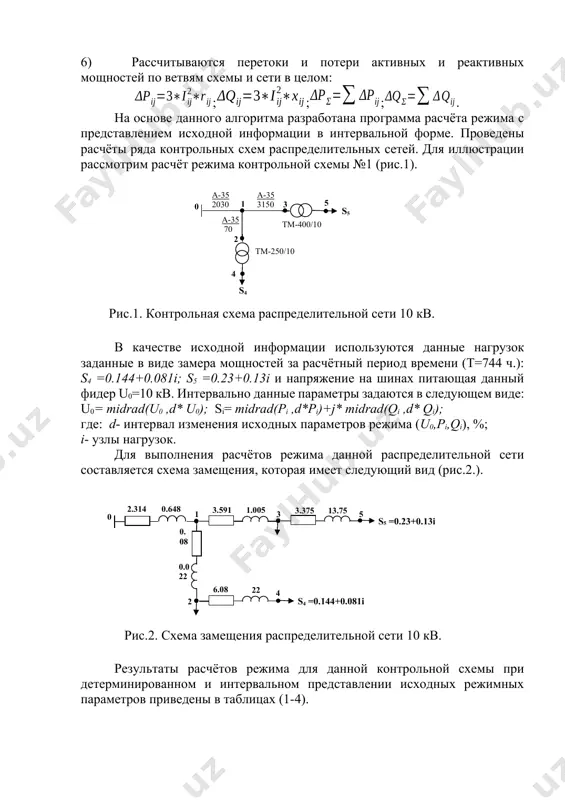

мы №1 (рис.1). а-35 2030 а-35 3150 а-35 70 тм-250/10 тм-400/10 1 2 3 0 5 4 s5 s4 рис.1. контрольная схема распределительной сети 10 кв. в качестве исходной информации используются данные нагрузок заданные в виде замера мощностей за расчётный период времени (т=744 ч.): s4 =0.144+0.081i; s5 =0.23+0.13i и напряжение на шинах питающая данный фидер u0=10 кв. интервально данные параметры задаются в следующем виде: u0= midrad(u0 ,d* u0); si= midrad(pi ,d*pi)+j* midrad(qi ,d* qi); где: d- интервал изменения исходных параметров режима (u0,pi,qi), %; i- узлы нагрузок. для выполнения расчётов режима данной распределительной сети составляется схема замещения, которая имеет следующий вид (рис.2.). 1 2 3 0 5 4 s5 =0.23+0.13i s4 =0.144+0.081i 2.314 0.648 0.08 0.022 3.591 1.005 6.08 22 3.375 13.75 рис.2. схема замещения распределительной сети 10 кв. результаты расчётов режима для данной контрольной схемы при детерминированном и интервальном представлении исходных режимных параметров приведены в таблицах (1-4). таблица 1. напряжения …

5 / 6

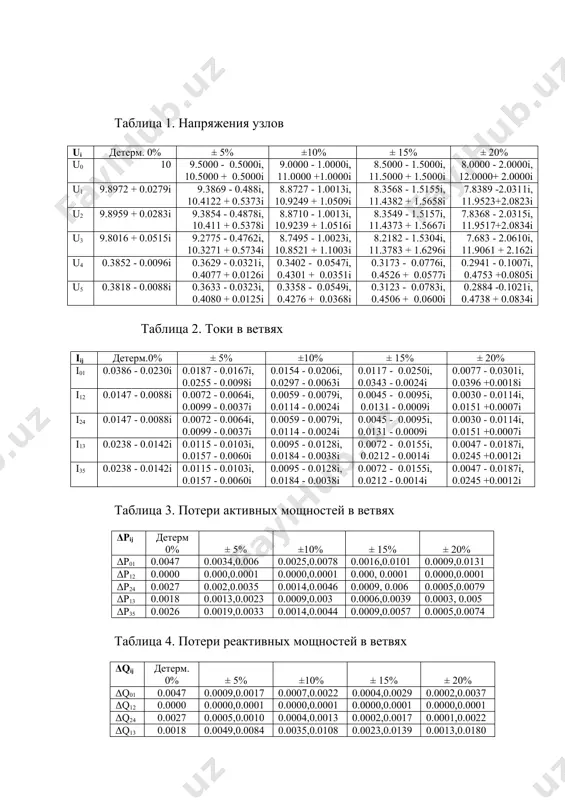

021i, 0.4738 + 0.0834i таблица 2. токи в ветвях iij детерм.0% ± 5% ±10% ± 15% ± 20% i01 0.0386 - 0.0230i 0.0187 - 0.0167i, 0.0255 - 0.0098i 0.0154 - 0.0206i, 0.0297 - 0.0063i 0.0117 - 0.0250i, 0.0343 - 0.0024i 0.0077 - 0.0301i, 0.0396 +0.0018i i12 0.0147 - 0.0088i 0.0072 - 0.0064i, 0.0099 - 0.0037i 0.0059 - 0.0079i, 0.0114 - 0.0024i 0.0045 - 0.0095i, 0.0131 - 0.0009i 0.0030 - 0.0114i, 0.0151 +0.0007i i24 0.0147 - 0.0088i 0.0072 - 0.0064i, 0.0099 - 0.0037i 0.0059 - 0.0079i, 0.0114 - 0.0024i 0.0045 - 0.0095i, 0.0131 - 0.0009i 0.0030 - 0.0114i, 0.0151 +0.0007i i13 0.0238 - 0.0142i 0.0115 - 0.0103i, 0.0157 - 0.0060i 0.0095 - 0.0128i, 0.0184 - 0.0038i 0.0072 - 0.0155i, 0.0212 - 0.0014i 0.0047 - 0.0187i, 0.0245 +0.0012i i35 0.0238 - 0.0142i 0.0115 - 0.0103i, 0.0157 - 0.0060i 0.0095 - 0.0128i, 0.0184 - 0.0038i 0.0072 - 0.0155i, 0.0212 - 0.0014i 0.0047 - …
