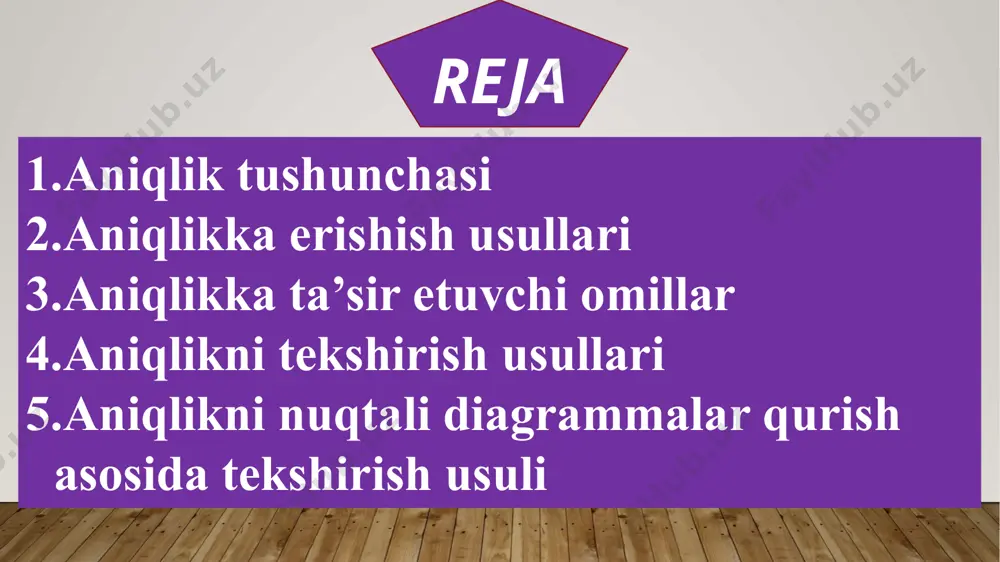

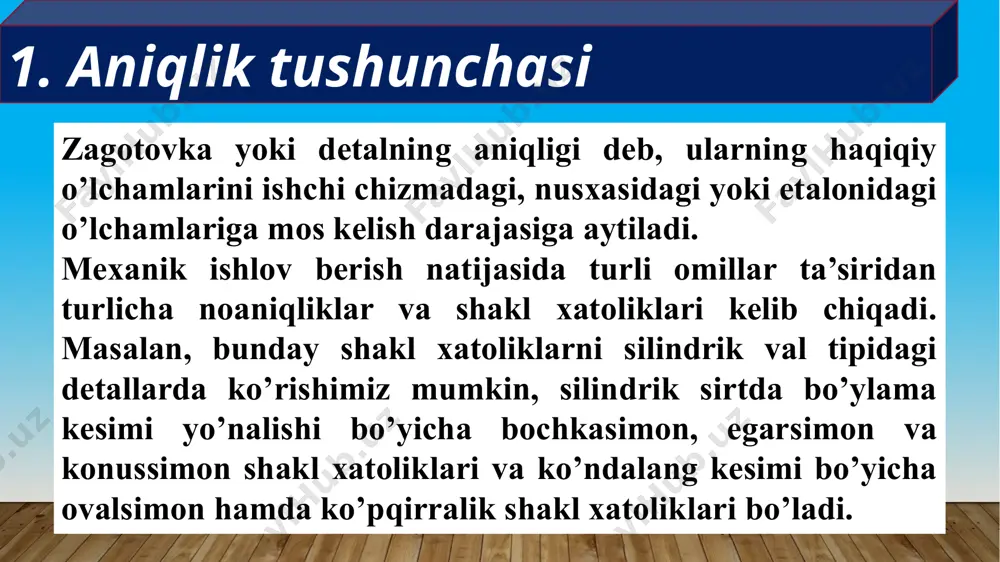

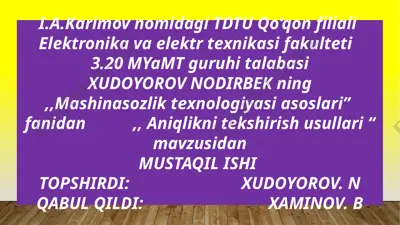

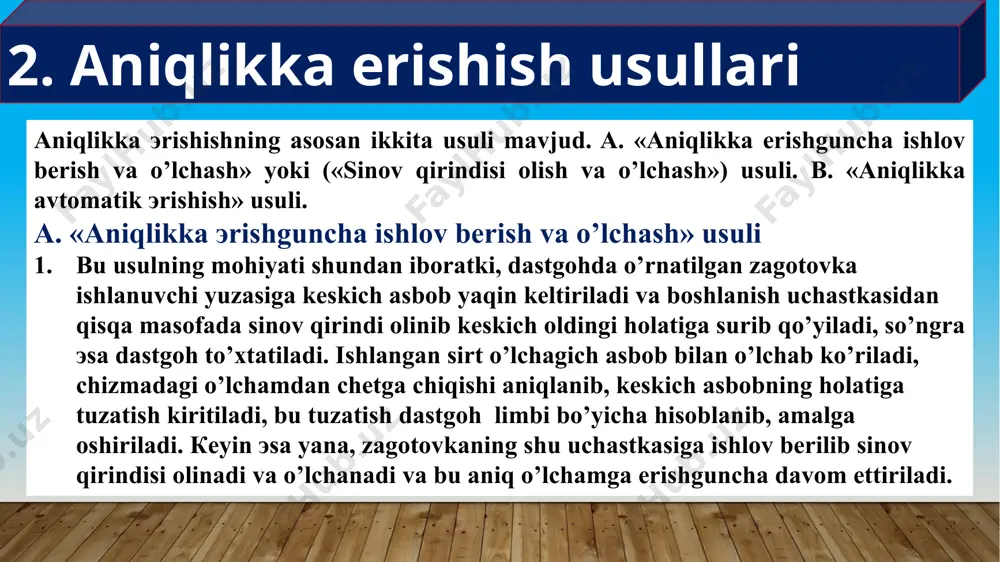

powerpoint taqdimoti i.a.karimov nomidagi tdtu qo‘qon filiali elektronika va elektr texnikasi fakulteti 3.20 myamt guruhi talabasi xudoyorov nodirbek ning ,,mashinasozlik texnologiyasi asoslari” fanidan ,, aniqlikni tekshirish usullari “ mavzusidan mustaqil ishi topshirdi: xudoyorov. n qabul qildi: xaminov. b reja aniqlik tushunchasi aniqlikka erishish usullari aniqlikka ta’sir etuvchi omillar aniqlikni tekshirish usullari aniqlikni nuqtali diagrammalar qurish asosida tekshirish usuli zagotovka yoki detalning aniqligi deb, ularning haqiqiy o’lchamlarini ishchi chizmadagi, nusxasidagi yoki etalonidagi o’lchamlariga mos kelish darajasiga aytiladi. mexanik ishlov berish natijasida turli omillar ta’siridan turlicha noaniqliklar va shakl xatoliklari kelib chiqadi. masalan, bunday shakl xatoliklarni silindrik val tipidagi detallarda ko’rishimiz mumkin, silindrik sirtda bo’ylama kesimi yo’nalishi bo’yicha bochkasimon, egarsimon va konussimon shakl xatoliklari va ko’ndalang kesimi bo’yicha ovalsimon hamda ko’pqirralik shakl xatoliklari bo’ladi. 1. aniqlik tushunchasi 2. aniqlikka erishish usullari aniqlikka эrishishning asosan ikkita usuli mavjud. a. «aniqlikka erishguncha ishlov berish va o’lchash» yoki («sinov qirindisi olish va o’lchash») usuli. b. …

2 / 21

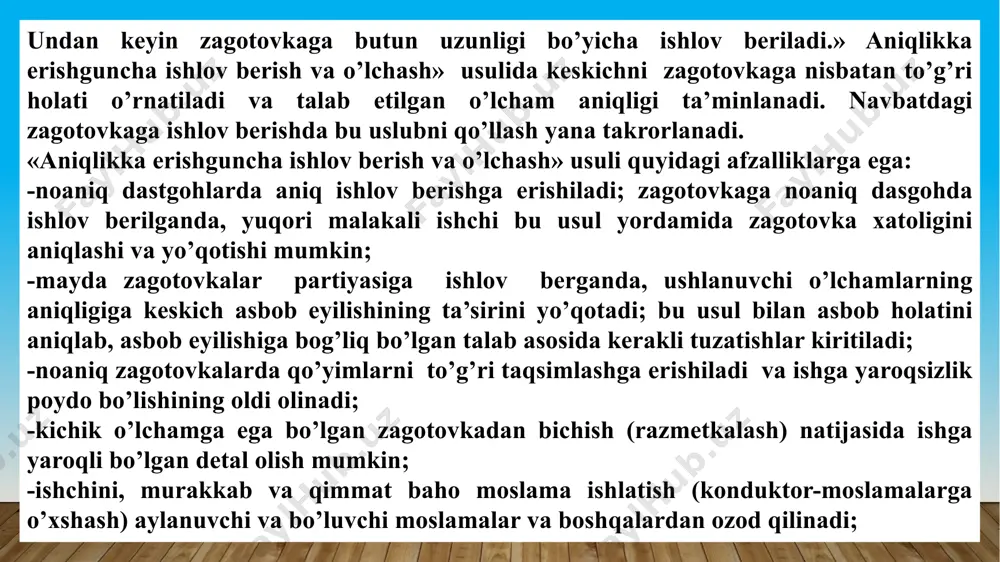

n keyin zagotovkaga butun uzunligi bo’yicha ishlov beriladi.» aniqlikka erishguncha ishlov berish va o’lchash» usulida keskichni zagotovkaga nisbatan to’g’ri holati o’rnatiladi va talab etilgan o’lcham aniqligi ta’minlanadi. navbatdagi zagotovkaga ishlov berishda bu uslubni qo’llash yana takrorlanadi. «aniqlikka еrishguncha ishlov berish va о’lchash» usuli quyidagi afzalliklarga еga: -noaniq dastgohlarda aniq ishlov berishga еrishiladi; zagotovkaga noaniq dasgohda ishlov berilganda, yuqori malakali ishchi bu usul yordamida zagotovka xatoligini aniqlashi va yо’qotishi mumkin; -mayda zagotovkalar partiyasiga ishlov berganda, ushlanuvchi о’lchamlarning aniqligiga keskich asbob eyilishining ta’sirini yо’qotadi; bu usul bilan asbob holatini aniqlab, asbob eyilishiga bog’liq bо’lgan talab asosida kerakli tuzatishlar kiritiladi; -noaniq zagotovkalarda qо’yimlarni tо’g’ri taqsimlashga еrishiladi va ishga yaroqsizlik poydo bо’lishining oldi olinadi; -kichik о’lchamga еga bо’lgan zagotovkadan bichish (razmetkalash) natijasida ishga yaroqli bо’lgan detal olish mumkin; -ishchini, murakkab va qimmat baho moslama ishlatish (konduktor-moslamalarga о’xshash) aylanuvchi va bо’luvchi moslamalar va boshqalardan ozod qilinadi; shuning bilan bir qatorda bu usul quyidagi jiddiy kamchiliklarga …

3 / 21

qqi tо’lanishini talab qiluvchi omillarga bog’liqligi natijasidir. yuqorida kо’rsatilgan kamchiliklarga kо’ra bu usul, kо’proq buyumlarni yakka va mayda seriyalab ishlab chiqarishlarda keng qо’llaniladi, shuningdek, tajribali ishlab chiqarishda hamda ta’mirlash va asbobsozlik sexlarida ham qо’llaniladi. asosan bu usul og’ir mashinasozlikda kengroq qо’llaniladi b. aniqlikka avtomatik эrishish usuli bu usul sozlangan dastgohlarda amalga oshiriladi va birinchi usulga xos bо’lgan kamchiliklardan ancha xolisdir. «o’lchamlarni avtomatik olish usuli» bilan zagotovkalarga ishlov berishda dastgohlar avvalam bor shunday sozlanishi kerakki, zagotovkadan talab еtilgan aniqlikka avtomatik ravishda еrishilsin va h.k. hamda uning aniqligi ishchining malakasiga va diqqat-е’tiboriga bog’liq bо’lmasin. zagotovka 2-ni a va b о’lchamlarini olish uchun uni frezalashda (4.1,a-rasm) frezalash dastgohi stolining balandligi bо’yicha dastlab shunday о’rnatiladiki, qisqichning qimirlamas labi-1 tayanch yuzasi, freza aylanish о’qi orasidagi к=dfr / 2 + a masofada tursin. shuningdek freza - 3 yon yuzasi (stolning kо’ndalang yо’nalishida) qimirlamas labining vertikal yuzasidan b masofaga uzoqlashtiriladi. bu, dastlabki sozlashda birinchi zagotovka uchun «aniqlikka …

4 / 21

i siljishini chegaralab, va tayanch-4 yuzidan keskich tig’i qirrasigacha bо’lgan masofa b ham ushlanadi. «aniqlikka avtomatik еrishish» usulining afzalliklari quyidagilar: -ishlov berish aniqligining ortishi va ishga yaroqsizlikning kamayishi; -qirindi qalinligiga ishlov berishning bog’liq еmasligi (chunki qо’yim, sozlangan dastgohda boshidan о’zi bu miqdordan kо’proq qilib tayinlanadi) va ishchi malakasiga va uning diqqat-еtiboriga bog’liq bо’lmaydi; -birlamchi bichish-razmetkalashga vaqt ketkazilmasligi, sinov qirindi olib, keyin hosil bо’lgan yuzani о’lchab ovora bо’lmaslik, natijada ishlab chiqarish unumdorligining oshishi; -bundan tashqari zagotovkaga ishlov beruvchi ishchining ishonch va xotirjamlik bilan tayanchga tirab ishlashi; ishlov berish jarayonida ritmik harakatlarning kamayishi hisobiga ishchining kam charchab, yuqori unumdorlikka еrishishi. yuqori malakali ishchini rasional ishlatilsa, sozlangan dastgohlardagi ishlar, shogird-operatorlarga topshirilsa ham bо’ladi; -кeyinchalik avtomatlashtirishni rivojlantirib borilsa bu vazifalar stanok-avtomatlar va dastur orqali boshqariluvchi dastgohlar zimmasiga yuklansa ham bо’ladi; -yuqori malakali ishchilar dastgohlarni sozlab, 8-12 tagacha bо’lgan dastgohlarni boshqarish bilan band qilinadi, natijada har-xil sarflar kamayib, ishlab chiqarishning tejamkorligi ortadi. bu usulning afzalligidan …

5 / 21

rib chiqilgan har bir berilgan aniqlikka еrishish usulida о’ziga xos har-xil sabablarga kо’ra paydo bо’luvchi sistematik va tasodifiy ishlov berish xatoliklari kuzatiladi. bu еsa, aniqlikka turli omillarning ta’sir еtishi natijasidir. 3. aniqlikka ta’sir etuvchi omillari -dastgohlarning noaniqligi, emirilishi va deformasiyalanishidan hosil bо’luvchi xatoliklar; -texnologik tizimning haroratdan deformasiyalanish hatoligi; -texnologik tizimning bikirligi; -кeskich asboblar eyilishining ta’siri; -dastgohlarni sozlash hatoligi; -detallarni moslamalarga о’rnatish hatoligi; -zagotovkalarning nusxalanish hatoligi; -zagotovkalarning ichki kuchlanishidan sodir bо’luvchi xatoliklar va boshqalar. 4. aniqlikni tekshirish usullari aniqlikni эgri chiziq taqsimoti usulida tekshirish detallar tо’plamiga sozlangan stanoklarda ishlov berilgan paytda tasodifiy xatoliklar ta’siri natijasida har bir zagotovkaning haqiqiy о’lchami tasodifiy kattalik bо’lib, ma’lum oraliqlar chegarasida har xil qiymat qabul etishi mumkin. o’zgarmas sharoitda ishlangan detallar haqiqiy о’lchamlari qiymatlarining yig’indisi, о’sib (kattalashib) borish tartibi bо’yicha joylashtirishi va shu о’lchamlarning takrorlanishi (nisbiy takrorlanishi) detallar о’lchamlarining taqsimoti deyiladi. detallar tо’plamining о’lcham taqsimotini jadval yoki grafiklar kо’rinishida ham berish mumkin. amalda detallarning haqiqiy о’lchamlarini …
