1 / 14

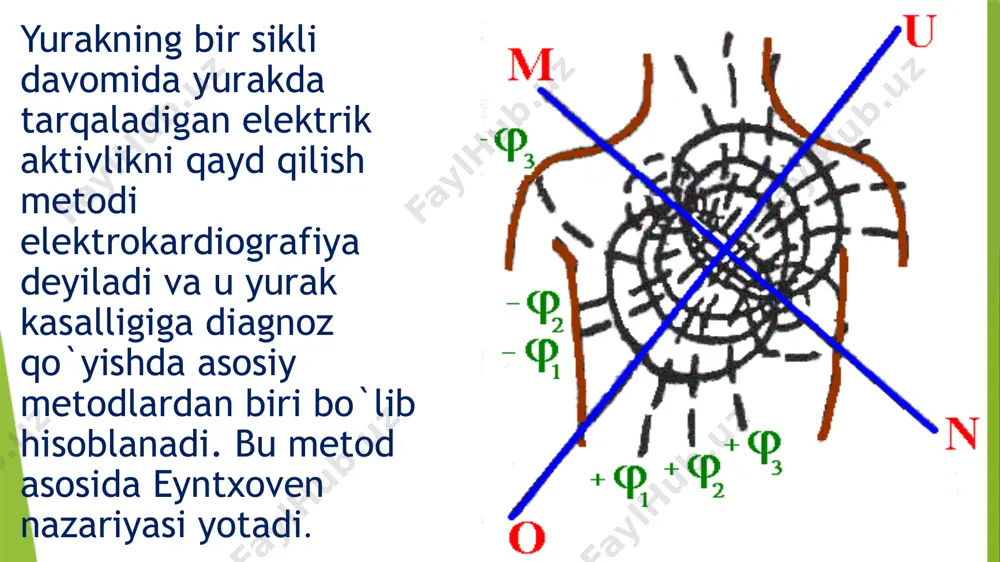

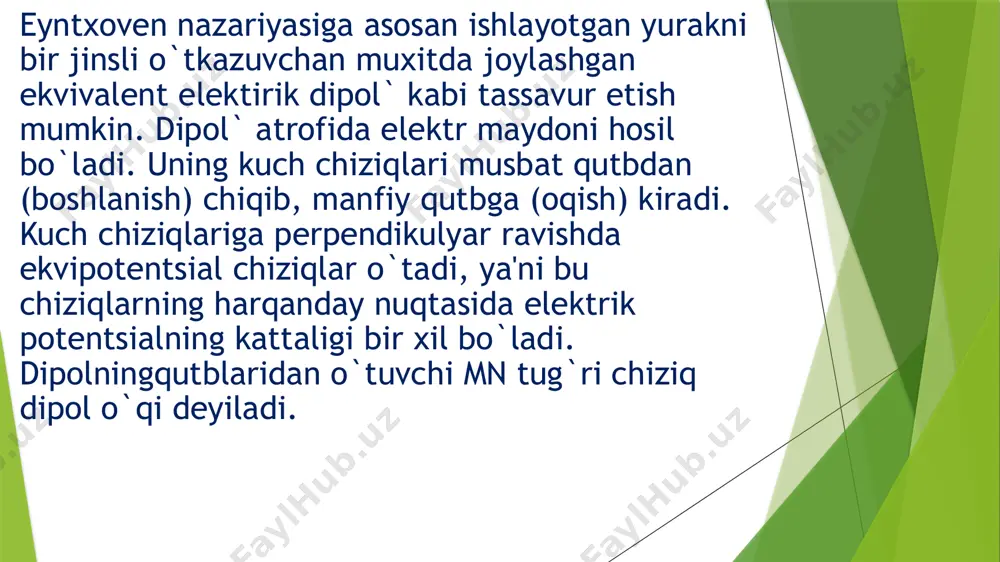

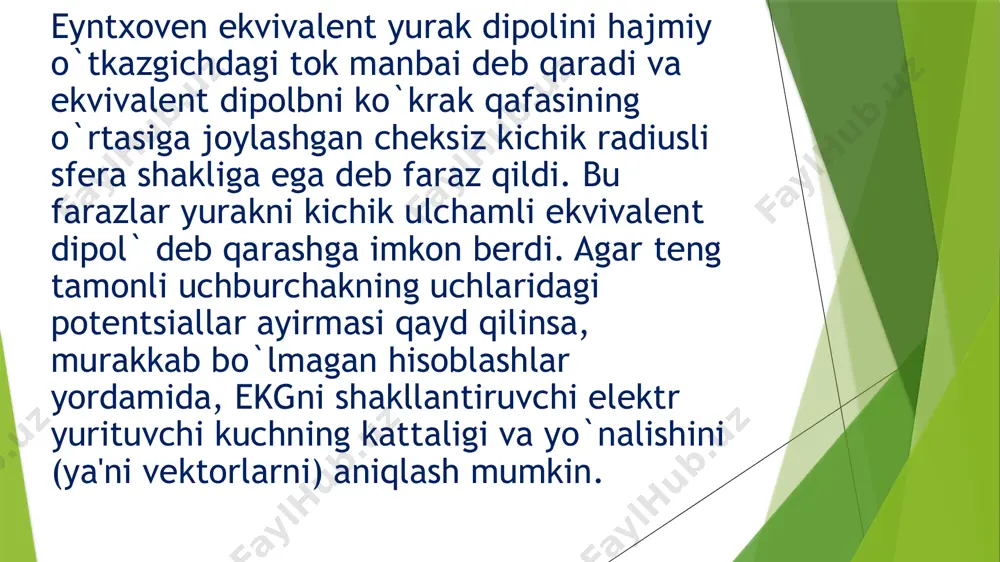

презентация powerpoint мавзу: тиббиётда замонавий текшириш усуллари. електрокардиография(екг) . yurakning bir sikli davomida yurakda tarqaladigan elektrik aktivlikni qayd qilish metodi elektrokardiografiya deyiladi va u yurak kasalligiga diagnoz qo`yishda asosiy metodlardan biri bo`lib hisoblanadi. bu metod asosida eyntxoven nazariyasi yotadi. eyntxoven nazariyasiga asosan ishlayotgan yurakni bir jinsli o`tkazuvchan muxitda joylashgan ekvivalent elektirik dipol` kabi tassavur etish mumkin. dipol` atrofida elektr maydoni hosil bo`ladi. uning kuch chiziqlari musbat qutbdan (boshlanish) chiqib, manfiy qutbga (oqish) kiradi. kuch chiziqlariga perpendikulyar ravishda ekvipotentsial chiziqlar o`tadi, ya'ni bu chiziqlarning harqanday nuqtasida elektrik potentsialning kattaligi bir xil bo`ladi. dipolningqutblaridan o`tuvchi mn tug`ri chiziq dipol o`qi deyiladi. eyntxoven ekvivalent yurak dipolini hajmiy o`tkazgichdagi tok manbai deb qaradi va ekvivalent dipolbni ko`krak qafasining o`rtasiga joylashgan cheksiz kichik radiusli sfera shakliga ega deb faraz qildi. bu farazlar yurakni kichik ulchamli ekvivalent dipol` deb qarashga imkon berdi. agar teng tamonli uchburchakning uchlaridagi potentsiallar ayirmasi qayd qilinsa, murakkab bo`lmagan hisoblashlar yordamida, ekgni …

2 / 14

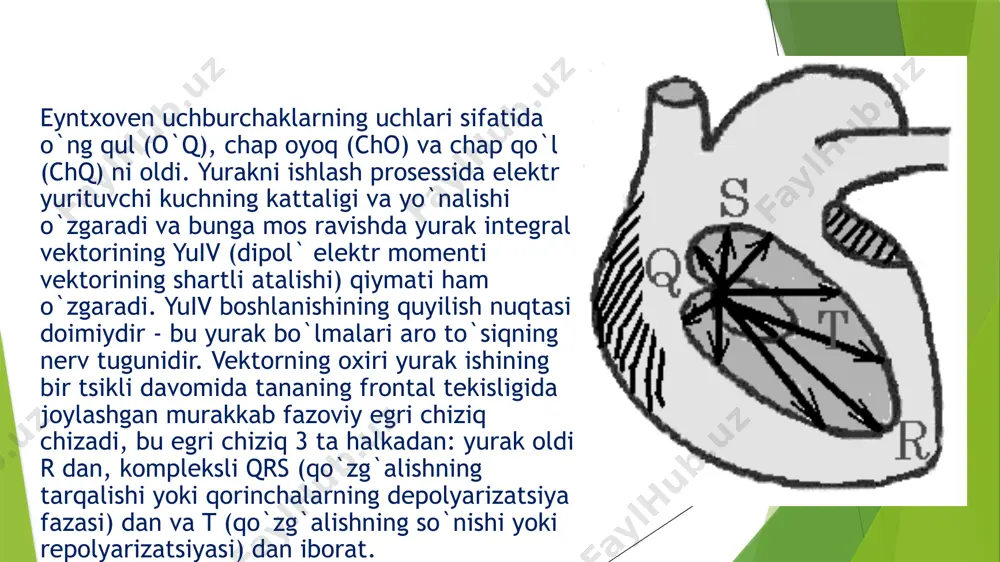

qrs (qo`zg`alishning tarqalishi yoki qorinchalarning depolyarizatsiya fazasi) dan va t (qo`zg`alishning so`nishi yoki repolyarizatsiyasi) dan iborat. eyntxoven uchburchagining tomonlariga tushirilgan yuiv ning proektsiyasi berilgan vaqt momentida uchta standart tarmoqlardagi eyuk ning skalyar miqdorini beradi. yurakning bir tsikli davomida qayd qilinqdigan bunday skalyar miqdorlar (kattaliklar) ekg ni shakllantiradi.ular har bir vaqt momentida quyidagi tenglama bilan aniqlanqdi: ℓi=ℓii+ℓiii bu munosabat eyntxoven qoidasi deb yuritiladi, bu erda ℓi, ℓii, ℓiii signallarning algebraik miqdori (kattaligi). tananing frontal` tekisligidagi yuiv o`rta proektsiyasining yo`nalishi yurakning elektrik o`qi deyiladi. ikkita elektrod joylashgan qarama-qarshi qutbli nuqtalarni biriktiruvchi to`g`ri chiziq berilgan tarmoqning o`qi deyiladi. klinikada ekgni qayd qilish uchun 12 ta tarmoqdan tashkil topgan sistema qabul qilingan: (i,ii,iii) oyoq-qo`llardan 3 ta standart tarmoqlanish, (dvr, dvl, dvf) oyoq-qo`llardan 3 ta kuchaytirilgan bir qutbli tarmoqlanish va 6 ta bir qutbli kukrakdan (v1, v2, v3, v4, v5, v6 ) tarmoqlanishlardir. standart tarmoqlanishdagi ekgning qayd qilish uchun elektrodlar eyntxoven uchburchagidagi elektrik ekivalent nuqtalar …

3 / 14

pdan o`ngga yo`naladi. kuchaytirilgan bir qutbli tarmoqlar yordamida oyoq-qullardan ekg quyidagicha qayd qilinadi. (4 rasm): dvr tarmoq chap qo`l (chq) va chap oyoqqa (cho) biriktirilgan elektrod - manfiy, o`ng qo`l (o`q) ga qo`yilgan elektrod masofasining o`rtasidan yurak (uchburchak) markazi orqali o`ng qo`lga qarab yo`nalgan. tarmoqlanish dvl: o`q va cho qa birlashtirilgan elektrod manfiy, chap qo`ldagi elektrod musbat, o`q pastdan yukoriga qarab va chapga yo`nalgan. dvf tarmoq: ikkala qo`lga birlashtirilgan elektrod - manfiy, chap oyokdagi elektrod -musbat, o`q pastga vertikalb yo`nalgan. . . . 11 elektrokardiograf ekik - 01 ning umumiy ko`rinishi berilgan. elektrokardiografning yuqori sirt paneli uchta qismga bo`linadi: qushimcha paneli tok manbaiga ulaydigan knopka indikator qog`oz lentani tortadigan mexanizm boshqarish paneli yozmaning nul` chizig`idan siljitish dastasi galvanometr perosining joylashish indikatorlari boshqarishning asosiy paneli elektrokardiografda boshqarishning asosiy paneli sirt panelining pastki chet tomoniga joylashtirilgan va unda quyidagilar joylashtirilgan: -yozma tashuvchining ulanadigan knopkasi « |1» -tezliklarni o`zgartiradigan knopka 5025/— -kalibrlangan signalni …

4 / 14

5 / 14
