қисқа қувурларни гидравлик ҳисоблаш, гидравлик жиҳатдан энг қулай диаметр. узун қувурларга доир масалалар ечиш

PPTX 6,9 МБ Бесплатная загрузка

Предварительный просмотр (5 стр.)

Прокрутите вниз 👇

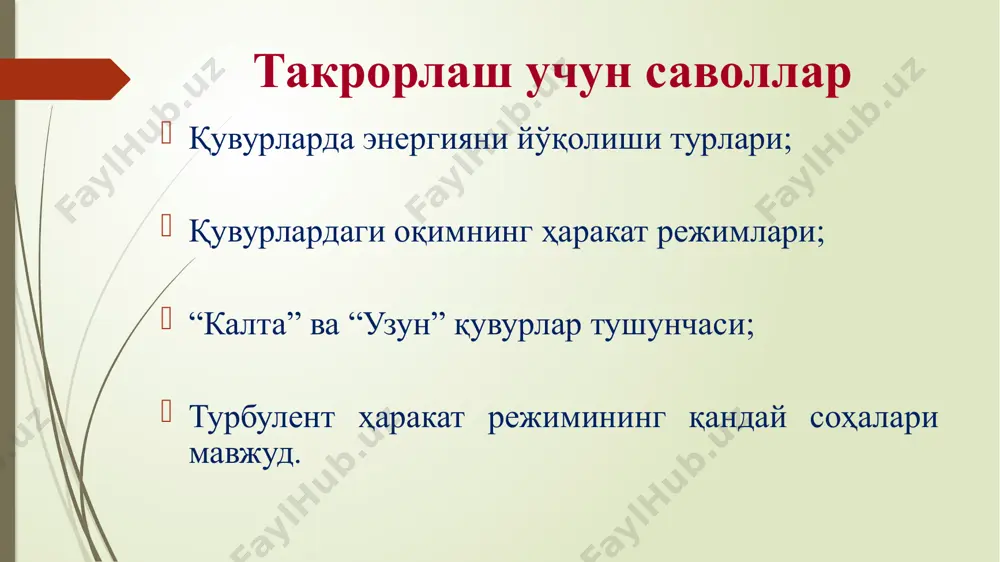

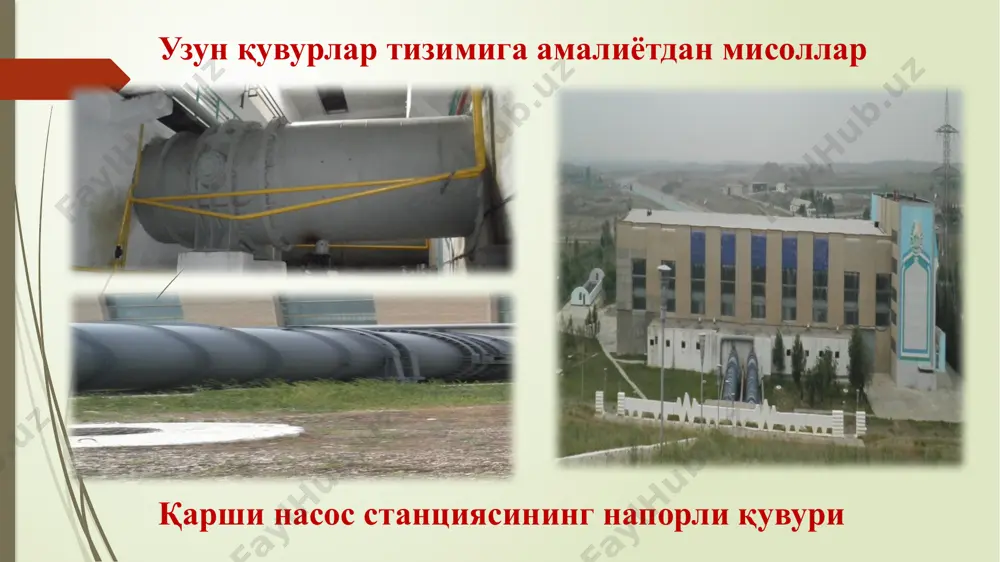

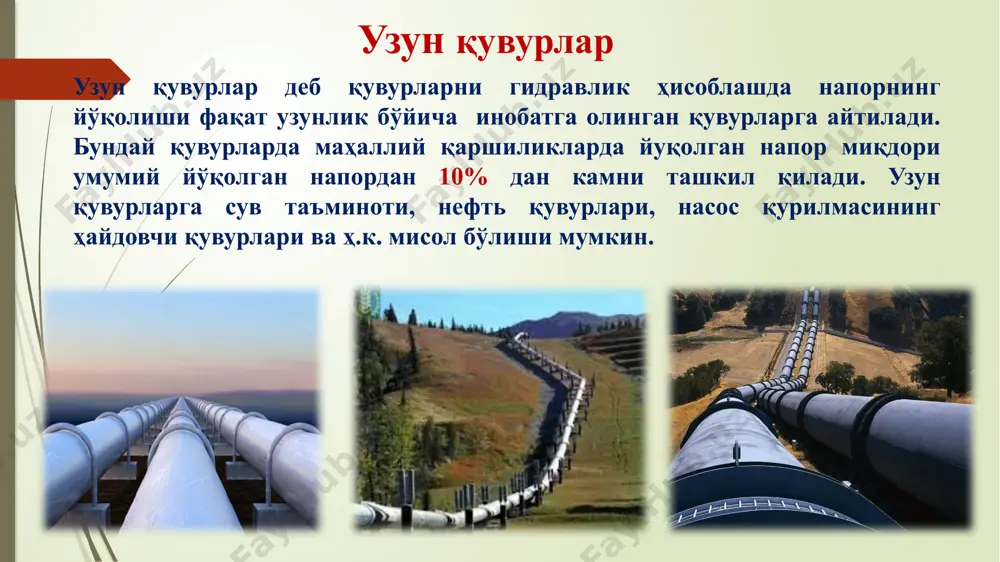

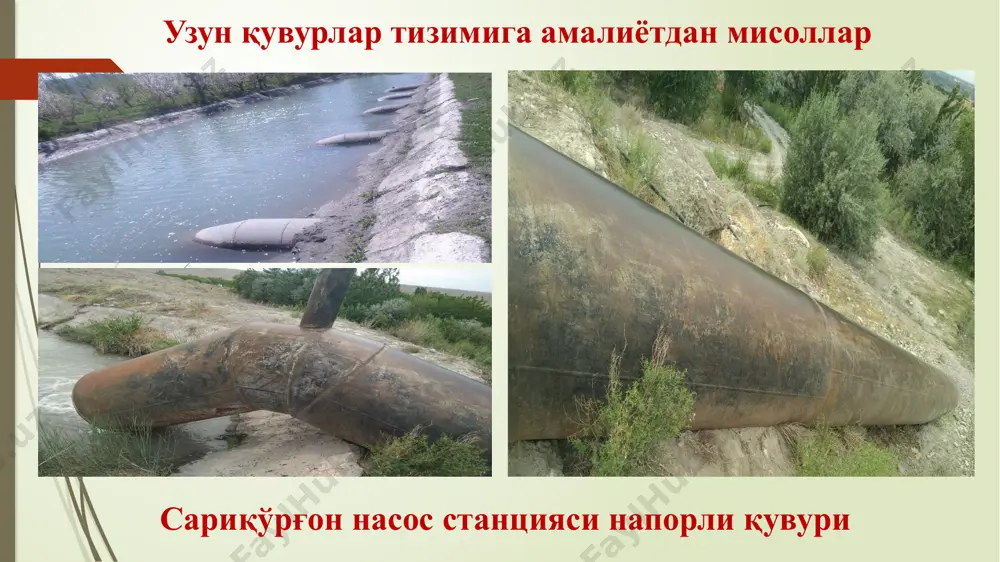

1721987350.pptx /docprops/thumbnail.jpeg қисқа қувурларни гидравлик ҳисоблаш, гидравлик жиҳатдан энг қулай диаметр. узун қувурларга доир масалалар ечиш қисқа қувурларни гидравлик ҳисоблаш, гидравлик жиҳатдан энг қулай диаметр. узун қувурларга доир масалалар ечиш такрорлаш учун саволлар қувурларда энергияни йўқолиши турлари; қувурлардаги оқимнинг ҳаракат режимлари; “калта” ва “узун” қувурлар тушунчаси; турбулент ҳаракат режимининг қандай соҳалари мавжуд. узун қувурлар деб қувурларни гидравлик ҳисоблашда напорнинг йўқолиши фақат узунлик бўйича инобатга олинган қувурларга айтилади. бундай қувурларда маҳаллий қаршиликларда йуқолган напор миқдори умумий йўқолган напордан 10% дан камни ташкил қилади. узун қувурларга сув таъминоти, нефть қувурлари, насос қурилмасининг ҳайдовчи қувурлари ва ҳ.к. мисол бўлиши мумкин. узун қувурлар узун қувурлар тизимига амалиётдан мисоллар қарши насос станциясининг напорли қувури узун қувурлар тизимига амалиётдан мисоллар сариқўрғон насос станцияси напорли қувури асосий ҳисоблаш формулалари 1. д. бернулли тенгламаси: 2. қувур узунлиги бўйича йўқолган солиштирма энергияни ҳисоблаш формуласи: дарси-вейсбах формуласи. бу ерда: λ – гидравлик ишқаланиш коэффициенти; ; ; узун қувурлар гидравлик ҳисоби …

дага келамиз: (9) узун қувур ҳисоби берилган: участкаларнинг узунликлари – , , , , , . нуқталардаги сув сарфлар – . нуқталарнинг жойлашиш баландлиги – , , , , , топиш керак: магистрал қувурларнинг диаметрларини ва сув минорасининг баландлигини аниқлаш, пеьзометрик чизиқларини қуриш. 1-расм. тармоқланувчи узун қувурлар тизими магистрал тармоқ қувурларининг лойиҳавий ўлчамларини танлашда қуйидаги шартларга асосланади: истъемолчининг талабидаги сув сарфини ўтказиши керак; гидравлик энг қулай диаметр бўлиши керак; иқтисодий самарадор диаметр бўлиши керак. 2-расм. магистрал қувурлар тизими ечиш: 1. участкалардаги сув сарфлари аниқланади. 2. қувурнинг ҳисобий диаметри қуйидаги формуладан аниқланади. бу ерда: q-cув сарфи; -қувурдаги оқим тезлиги. сув таъминоти тизимида оқимнинг тезлигини дастлаб м/с қийматида лойиҳалаш тавсия этилади. тавсия этилган мазкур тезлик асосида гидравлик қулай ҳамда иқтисодий самарадор қувур диаметрини аниқлаш имконига эришилади. 3. аниқланган ҳисобий диаметрга яқин бўлган стандарт (dст) қийматлар 1-жадвалдан танлаб олинади. танлаб олинган стандарт диаметрлар асосида қувурларнинг кўндаланг кесим юзаси ва оқим тезлиги қуйидагича аниқланади. …

ω, м2 ϑ, м/с кv akv, с2/м6 h, м нр, м a 0 9,89 ab 350 49,5 0,251 0,250 0,0491 1,01 1,03 2,197 1,93 b 0 7,96 bc 300 34,5 0,210 0,200 0,0314 1,10 1,01 6,954 2,52 c 0 5,44 cd 200 15 0,138 0,125 0,0123 1,22 1,00 76,36 3,44 d 0 2 2 – жадвал. магистрал қувурни ҳисоблаш жадвали аниқланган натижалар асосида магистрал қувурлар учун пьезометрик чизиқлар қурилади. 3-расм. босимли сув минораси ва пьезометрик напор чизиқлари фойдаланилган адабиётлар: 1. а. арифжанов, қ. раҳимов, а. ходжиев «гидравлика» - тошкент, 2016й. 2. к.ш.латипов, а.арифжанов, х.кадиров, б.тошов «гидравлика ва гидравлик машиналар», навоий. алишер навоий, 2014 й. 3. melvyn kay, practical hydraulics (taylor & francis 2 park square, milton park, abingdon, oxon ox14 4rn ) 2008.-253 pages 4. john fenton a first course in hydraulics (vienna university of technologiy, austria ), 2012. -120 pages 5. а.арифжанов, п.н.гурина. гидравлика. -ташкент. тими, 2011г. 6. www.gidravlika-obi-life.zn.uz …

қисқа қувурларни гидравлик ҳисоблаш, гидравлик жиҳатдан энг қулай диаметр. узун қувурларга доир масалалар ечиш - Page 4

қисқа қувурларни гидравлик ҳисоблаш, гидравлик жиҳатдан энг қулай диаметр. узун қувурларга доир масалалар ечиш - Page 5
