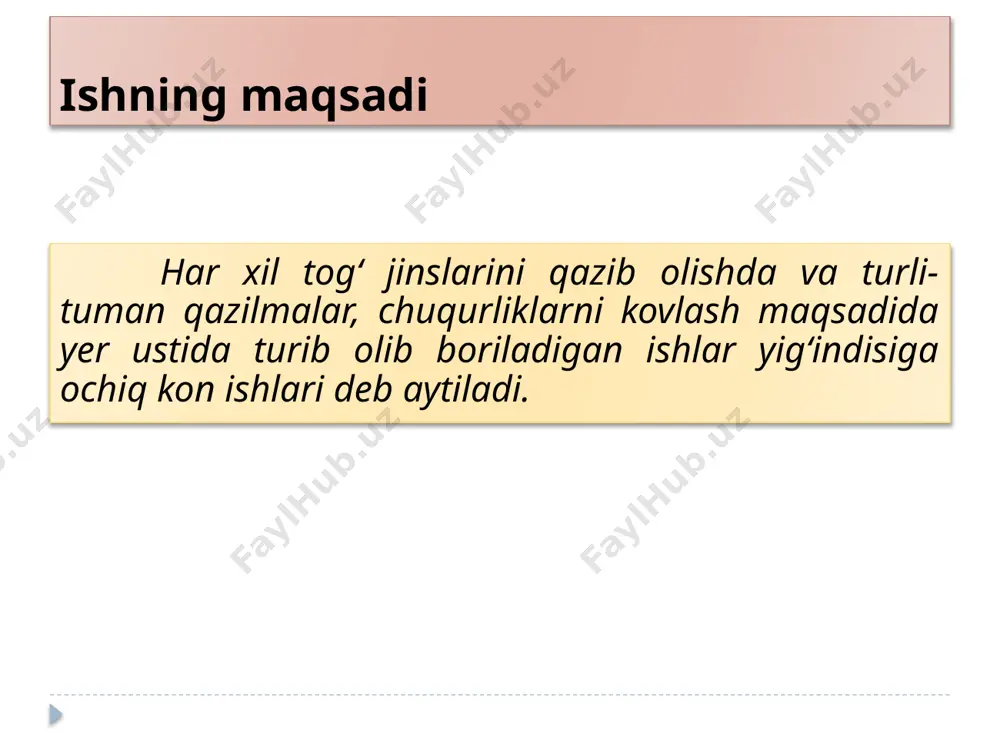

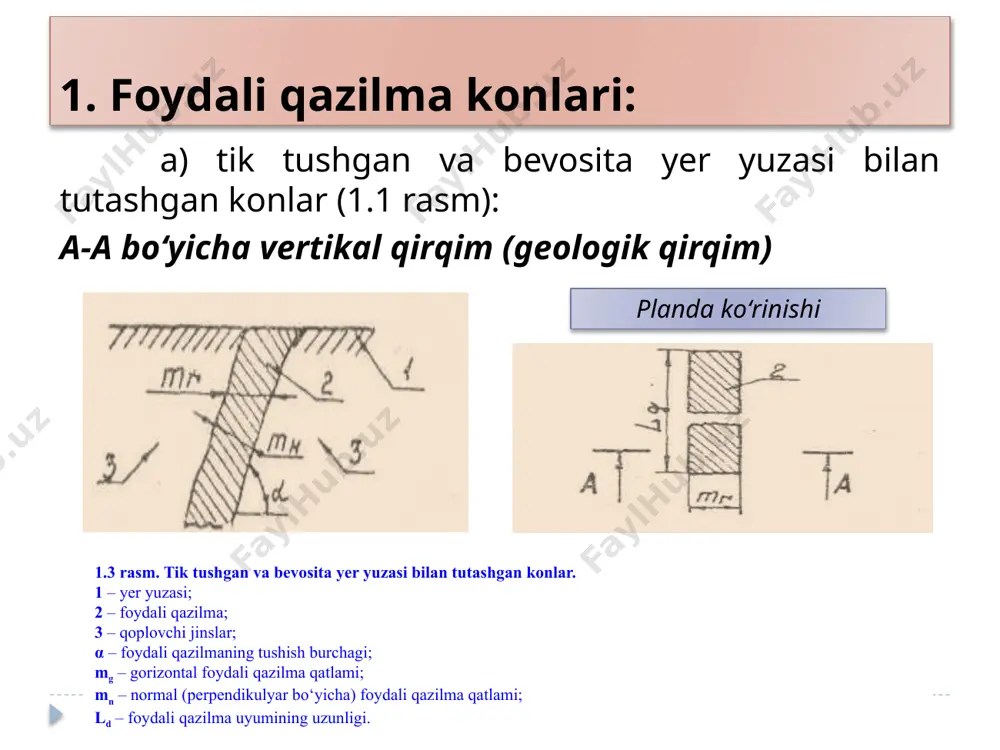

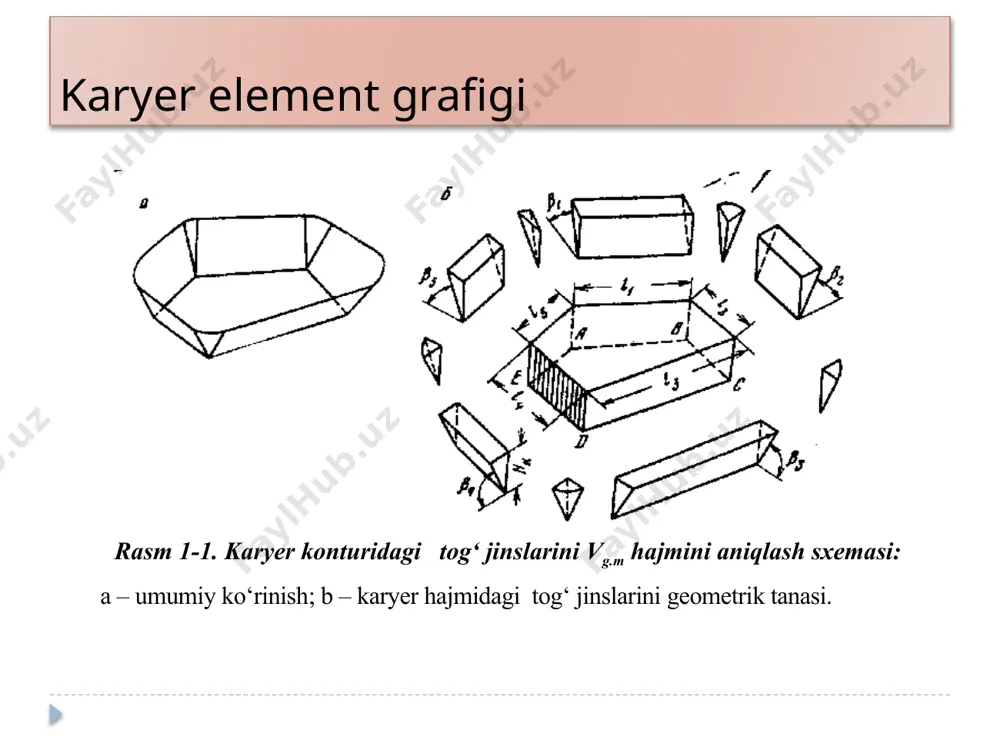

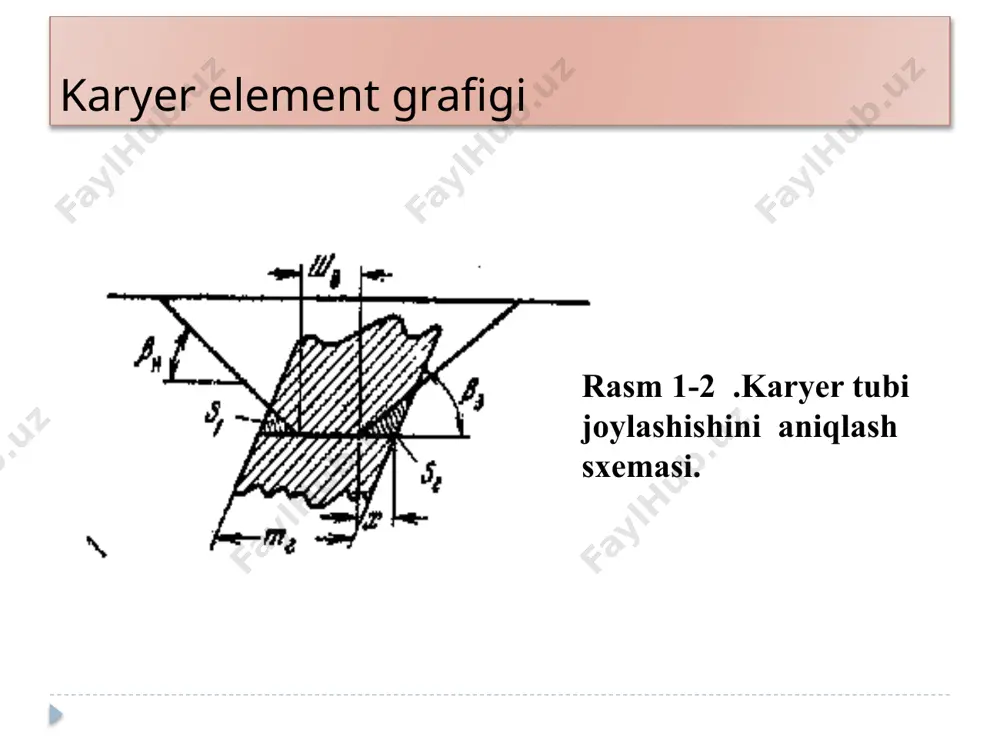

mavzu: ochiq kon ishlari elementlarining grafik tasvirlanishi. mavzu: ochiq kon ishlari elementlarining grafik tasvirlanishi. tayyorladi: boymurodov najmiddin ishning maqsadi har xil tog‘ jinslarini qazib olishda va turli-tuman qazilmalar, chuqurliklarni kovlash maqsadida yer ustida turib olib boriladigan ishlar yig‘indisiga ochiq kon ishlari deb aytiladi. karyer element grafigi rasm 1-1. karyer konturidagi tog‘ jinslarini vg.m hajmini aniqlash sxemasi: a – umumiy ko‘rinish; b – karyer hajmidagi tog‘ jinslarini geometrik tanasi. karyer element grafigi rasm 1-2 .karyer tubi joylashishini aniqlash sxemasi. 1. foydali qazilma konlari: a) tik tushgan va bevosita yer yuzasi bilan tutashgan konlar (1.1 rasm): a-a bo‘yicha vertikal qirqim (geologik qirqim) planda ko‘rinishi 1.3 rasm. tik tushgan va bevosita yer yuzasi bilan tutashgan konlar. 1 – yer yuzasi; 2 – foydali qazilma; 3 – qoplovchi jinslar; α – foydali qazilmaning tushish burchagi; mg – gorizontal foydali qazilma qatlami; mn – normal (perpendikulyar bo‘yicha) foydali qazilma qatlami; ld – foydali qazilma uyumining …

2 / 19

bo‘yicha β burchak ostida chegaralovchi qiyalik 3 pog‘ona qiyaligi deyiladi. pog‘ona qiyaligini uning ostki va ustki maydonchalari bilan kesishgan chizig‘iga mos ravishda ustki 4 va ostki 5 brovkalar deyiladi. pog‘ona balandligi nu ish olib borish havfsizligini hisobga olgan holda o‘rnatiladi va ekskavator o‘lchamlari hamda tog‘ jinslarining fizika-texnik xususiyatlariga bog‘lik bo‘ladi. ko‘plab karerlarda pog‘ona balandligi 10-15 m ni tashkil etadi, ba’zan esa 20-40 m ga yetadi. ish olib boriladigan pog‘onani uning balandligi bo‘yicha chegaralovchi gorizontal yuzaga ustki 1 va ostki 2 maydonchalar deyiladi. qazib olish uchun mo‘ljallangan jihozlar (burg‘ulash dastgohlari, ekskavatorlar, transport vositalari va b.) joylashgan maydon ishchi maydon deyiladi. ishchi maydon kengligi shr.p. 40-70 m ni tashkil etadi. agar maydonda kon ishlari to‘xtatilsa, u holda ish olib borilmaydigan maydon deyiladi. a) ochish ishlari olib boriladigan pog‘ona (1.4 rasm): 2. pog‘ona. 1.6 – rasm. ochish ishlari olib boriladigan pog‘ona. 1 – pog‘onaning ustki maydonchasi; 2 – pog‘onaning ostki maydonchasi; 3 – …

3 / 19

ekskavator o‘qi; a – ekskavator zaxodkasining kengligi. b) qattiq tog‘ jinslari (1.7 rasm): 3. ekskavator zaboyi (kovjoy). 1.9 – rasm. qattiq yumshatilgan tog‘ jinslarida ekskavator zaboyi. 1 – ekskavator o‘qi; 2 – portlatilgan tog‘ jinslari uyumi; vm – portlatilgan tog‘ jinslari uyumi kengligi; a1 – ekskavatorning birinchi zaxodkasining kengligi. 4. ochuvchi kon laximlari. ishchi gorizontlarni ochish maxsus kon laximlari (transheyalar) ni o‘tish yordamida amalga oshiriladi. ularni ochishdan ko‘zda tutilgan asosiy maqsad, bu – pog‘onalarda yo‘lga qo‘yilgan yuk oqimlarini transport kommunikatsiyalari bilan ta’minlash va buning natijasida kon massasini ishchi gorizontlardan yer yuzasiga yoki o‘rta gorizontlarga tashish imkoniyatini yuzaga keltirishdir. ochuvchi kon laximlari yer yuzasidan boshlanib yoki avval ochilgan ish gorizontidan boshlanib, ochilishi nazarda tutilayotgan gorizont ish maydoni belgisida (otmetkasida) tugaydi. transheyalar bajaradigan vazifasiga ko‘ra ikki turga bo‘linadi: - kapital transheya; - qirqim transheya. kapital transheya – ishchi gorizontni ochish uchun hizmat qiluvchi ochiq qiya kon laximi bo‘lib, transport vositasini yer yuzasidan …

4 / 19

ida va sochilma konlarni ochiq usul bilan qazib olishda karyerni kesim (razrez) deb ataladi. 4. ochuvchi kon laximlari. berilgan variantlar parametrlari h – pog’ona balandligi, m; n – pog’ona soni; b – pog’onaning plandagi eni, m; l1 – pog’onaning yuzaga nisbatan uzunligi, m; l2 – pog’onaning ostki brovkasiga nisbatan uzunligi, m; lum – pog’onaning umumiy uzunligi, m; lum=l2-l1 β – pog’onaning qiyalik burchagi, gradus 18 amaliy mashg’ulotni bajarish uchun variantlar t/r h, m n b, m l1, m l2, m 1 10 2 8 15 18 2 8 3 6 8 12 3 5 2 4 11 15 4 8 4 4 8 11 5 9 3 4 8 12 6 10 2 5 10 13 7 10 1 5 12 16 8 11 2 6 8 11 9 8 3 5 9 13 10 8 4 5 9 13 image2.png image3.png image4.jpeg image5.png image6.jpeg image7.jpeg image8.jpeg image9.png image10.jpeg image11.jpeg …
