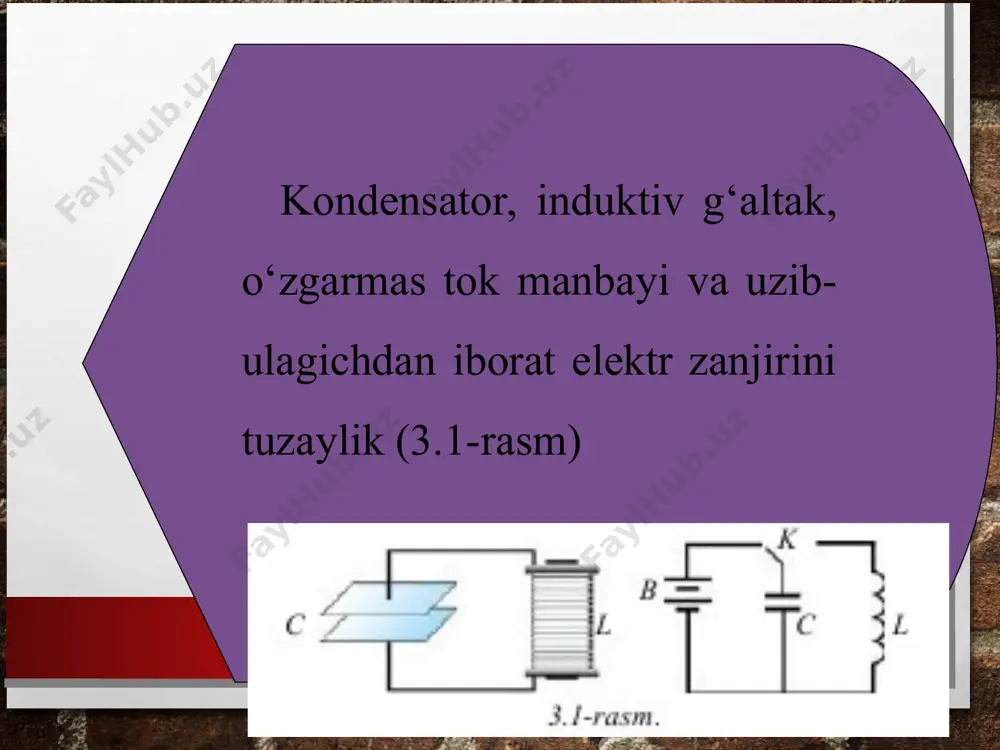

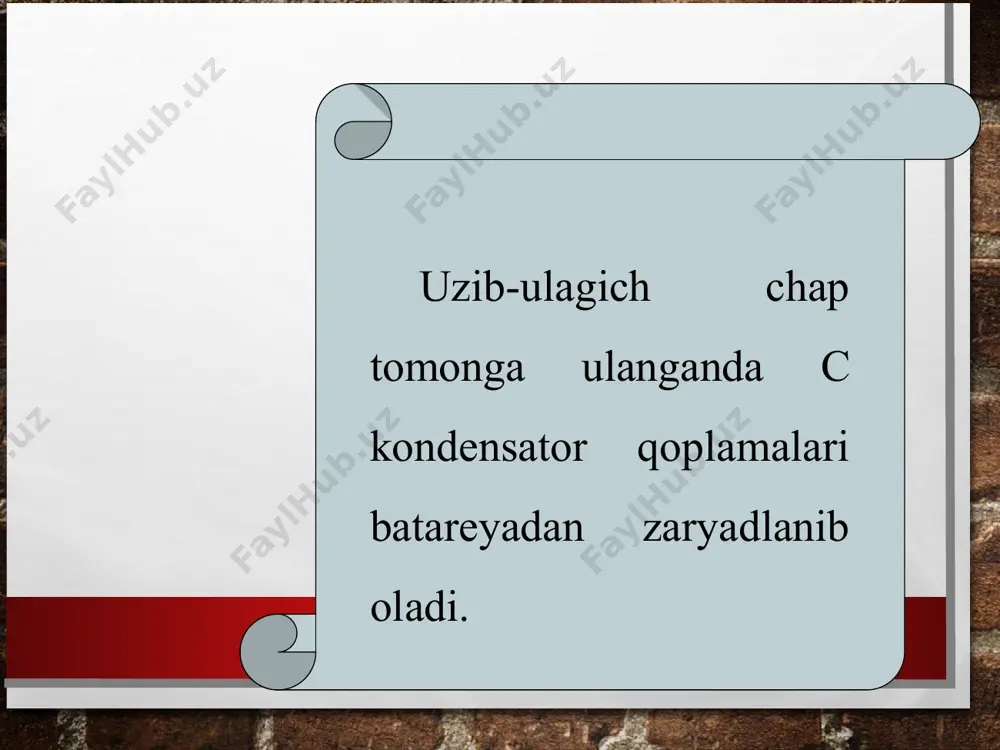

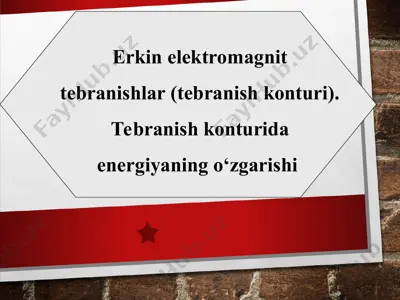

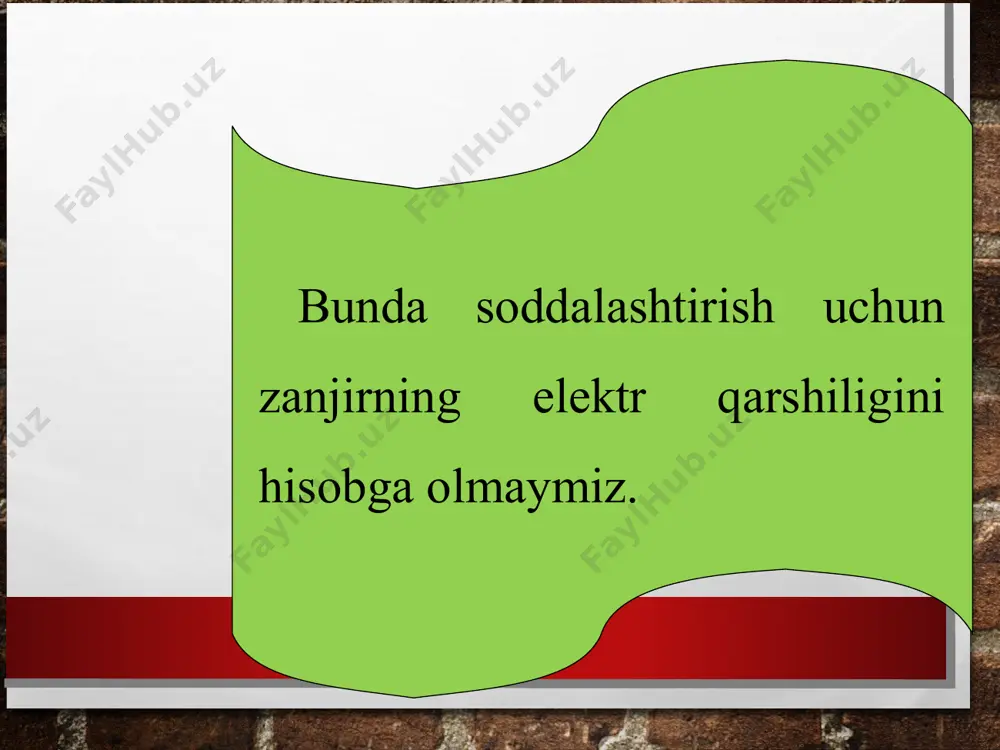

name of presentation erkin elektromagnit tebranishlar (tebranish konturi). tebranish konturida energiyaning o‘zgarishi * oddiy elektromagnit tebranishlarni kondensator va induktiv g‘altakdan iborat bo‘lgan elektr zanjirida hosil qilish mumkin. * kondensator, induktiv g‘altak, o‘zgarmas tok manbayi va uzib-ulagichdan iborat elektr zanjirini tuzaylik (3.1-rasm) bunda soddalashtirish uchun zanjirning elektr qarshiligini hisobga olmaymiz. * uzib-ulagich chap tomonga ulanganda с kondensator qoplamalari batareyadan zaryadlanib oladi. bunda kondensator qoplamalari orasida energiyasi maksimal bo‘lgan elektr maydon hosil bo‘ladi. so‘ngra uzib-ulagichni o‘ng tomonga ulaymiz, bu holda zaryadlangan kondensator l g‘altak bilan ulanadi. keyingi boradigan jarayonni batafsilroq qaraylik (3.2-rasm). kondensatorning yuqorigi qoplamasi musbat, pastki qoplamasi manfiy ishorada zaryadlangan bo‘lganligidan tok manbayi bo‘lib qoladi (1-holat). natijada kondensatorning musbat qoplamasidan, induktiv g‘altak orqali manfiy qoplamasiga tomon zaryadlar ko‘chishi, ya’ni tok vujudga keladi. bu tok atrofida magnit maydon hosil bo‘ladi. bu tok, g‘altakning induktivligi tufayli asta-sekin ortib, o‘zining maksimal qiymatiga erishadi (rasmdagi grafikni qarang). g‘altakdan o‘tayotgan tok atrofida hosil bo‘lgan magnit maydon …

2 / 18

a borib, induksion kuchlanish, kondensatorni qayta zaryadlaydi (5-holat). 5-holat va 1-holatlarda kondensator zaryadi ishoralari bir xil. demak, keyingi jarayonlar oldingidek ketma-ketlikda davom etadi. ko‘rib o‘tilgan jarayonlardan quyidagi xulosalarni chiqaramiz: 1. kondensator va induktiv g‘altakdan iborat zanjirda, bir marta o‘zgarmas tok manbayidan kondensatorga berilgan zaryad, berk zanjirda o‘zgaruvchan tokni hosil qiladi. 2. dastlab manbadan olingan energiya kondensator qoplamalari oralig‘ida elektr maydon energiyasi sifatida to‘plansa, keyinchalik g‘altak atrofidagi magnit maydon energiyasiga aylanadi. so‘ngra magnit maydon energiyasi, elektr maydon energiyasiga va h.k. davriy ravishda aylanib turadi. 10-sinfda har qanday takrorlanuvchi jarayonga tebranish deyilishi aytilgan edi. demak, kondensator va g‘altakdan iborat zanjirdagi jarayon ham tebranma xarakterga ega. uni elektromagnit tebranishlar deyiladi. elektromagnit tebranishlar hosil bo‘layotgan g‘altak (l) va kondensator (c)dan iborat berk zanjir tebranish konturi deb ataladi (3.3-rasm). tebranish konturida hosil bo‘layotgan elektromagnit tebranishlar davri (chastotasi)ni aniqlash formulasi ingliz fizigi u. tomson tomonidan aniqlangan. bunda: t–tebranishlar davri sekundlarda, v – tebranishlar chastotasi hz da …

3 / 18

dagi elektr maydon energiyasiga aylanib turishi hodisasini 10-sinfda qaralgan prujinali mayatnikda cho‘zilgan prujina potensial energiyasining, yukning kinetik energiyasiga va aksincha aylanib turishiga qiyoslash mumkin. shunga ko‘ra, mexanik va elektr tebranishlarning parametrlari orasidagi o‘xshashlikni quyidagi jadvalda keltiramiz. ta’kidlash joizki, elektromagnit va mexanik tebranishlar turli tabiatga ega bo‘lsa-da, o‘xshash tenglamalar bilan ifodalanadi. e’tiboringiz uchun rahmat!

4 / 18

erkin elektromagnit tebranishlar (tebranish konturi). tebranish konturida energiyaning o‘zgarishi - Page 4

5 / 18

erkin elektromagnit tebranishlar (tebranish konturi). tebranish konturida energiyaning o‘zgarishi - Page 5
