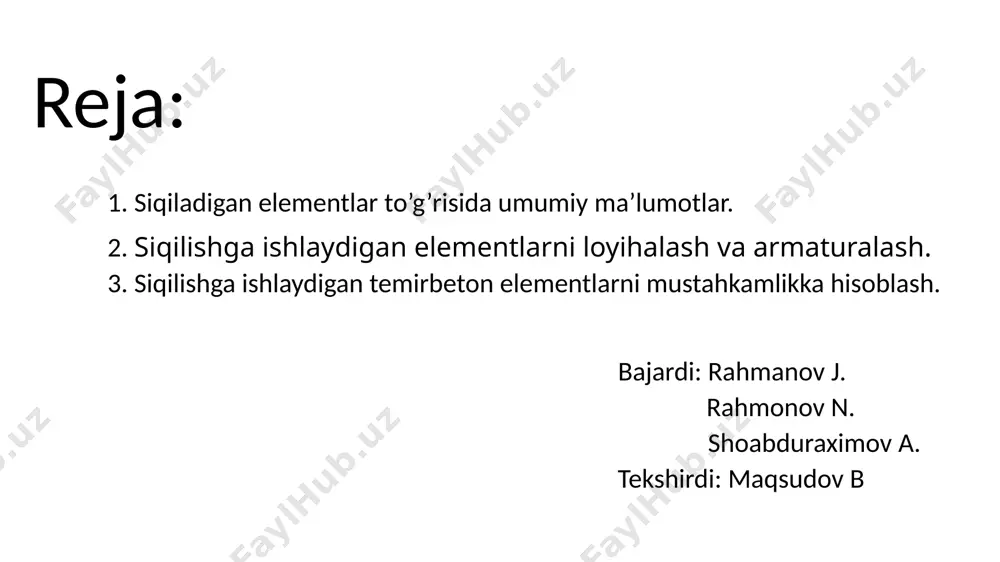

презентация powerpoint toshkent arxitektura qurilish instituti korxonalarda tayyorlangan qurilish konstruksiyalari fanidan mustaqil ish mavzu: siqilishga ishlaydigan elementlar va ularga qo’yiladigan talablar bajardi: rahmanov j. rahmonov n. shoabduraximov a. tekshirdi: maqsudov b reja: 1. siqiladigan elementlar to’g’risida umumiy ma’lumotlar. 2. siqilishga ishlaydigan elementlarni loyihalash va armaturalash. 3. siqilishga ishlaydigan temirbeton elementlarni mustahkamlikka hisoblash. bajardi: rahmanov j. rahmonov n. shoabduraximov a. tekshirdi: maqsudov b siqiladigan elementlar to’g’risida umumiy ma’lumotlar. oraliqda joylashgan ustunlar, fermalarning ustki tasmalari, yuqorilovchi hovonlari, ustunlari va boshqa shu kabi elementlar shartli ravishda markaziy siqiluvchi elementlar tarkibiga kiritiladi. aslida qurilish konstruksiyalarida markaziy siqilish sof ko'rinishda uchramaydi, elementlar hamisha tasodifiy yelkali (ekssentrisitetli) nomarkaziy siqilish holatida bo'ladi. bunday elementlar xomutlar vositasida bog'langan bo'ylama ishchi armaturalar bilan jihozlanadi. elementga qo'yiladigan yukni bo'ylama armatura beton bilan birgalikda qabul qiladi. bu yerda ko'ndalang sterjenlar (xomutlar) bo'ylama armaturalarni muddatidan ilgari qabarishdan asrash vazifasini o'taydi. temirbeton element siqilganda beton deformatsiyasi bo'ylama armaturada kuchlanish uyg'otadi. biroq betonning siqiluvchanligi …

2 / 11

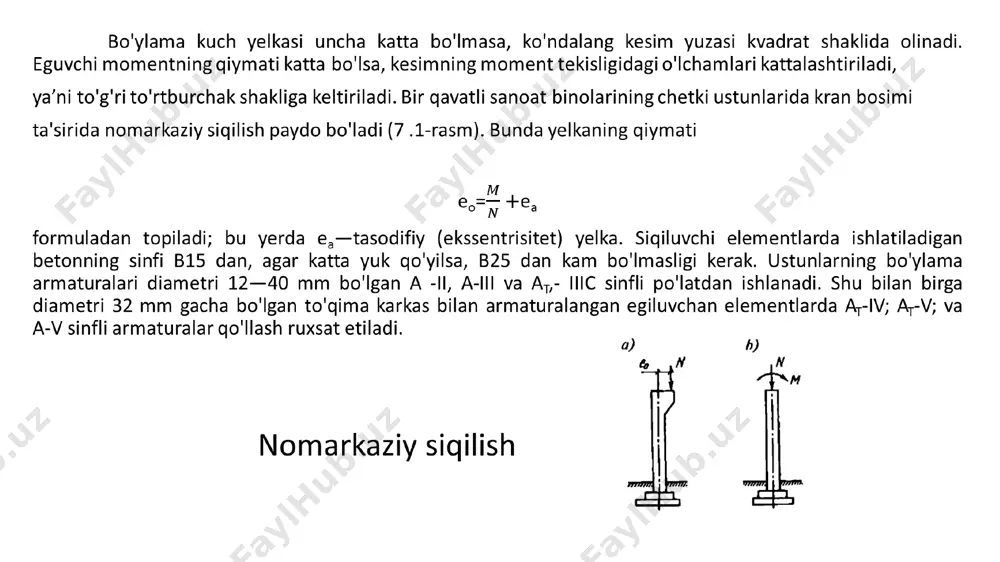

aning qiymati eo=ea formuladan topiladi; bu yerda ea—tasodifiy (ekssentrisitet) yelka. siqiluvchi elementlarda ishlatiladigan betonning sinfi b15 dan, agar katta yuk qo'yilsa, b25 dan kam bo'lmasligi kerak. ustunlarning bo'ylama armaturalari diametri 12—40 mm bo'lgan a -ii, a-iii va аt,- iiic sinfli po'latdan ishlanadi. shu bilan birga diametri 32 mm gacha bo'lgan to'qima karkas bilan armaturalangan egiluvchan elementlarda at-iv; at-v; va a-v sinfli armaturalar qo'llash ruxsat etiladi. nomarkaziy siqilish ko'ndalang armatura uchun asosan а-i, a-ii sinfli po'lat sterjenlar hamda в-i sinfli sim ishlatiladi. armaturalar yassi yoki fazoviy karkas ko'rinishida biriktiriladi. kesim yuzasida armatura miqdori 3% dan ortmasligi va 0,05-0,025 % dan kam bo'lmasligi lozim. bu yerda 0,05% siqiluvchi, 0,025 % esa cho'ziluvchi elementlar uchun. ko'ndalang kesimi 4 0 x 4 0 sm bo'lgan ustunlarga 4 ta bo'ylama armatura yetarli. ishchi armaturalar orasi 40 smdan ortsa, orasiga qo'shimcha sterjen qo'yilishi zarur. ustunlarning kesim o'lchami 500 mm gacha bo'lsa, 50 mm ga karrali, agar …

3 / 11

lgan eguvchi moment taʼsiridagi elementlarning kesimi armaturalar bilan simmetrik ravishda jihozlanadi. bir xil ishorali eguvchi momentlar taʼsiridagi hamda boʻylama kuch katta yelka bilan taʼsir qiladigan elementlarning kesimi esa, armaturalar bilan nosimmetrik ravishda jihozlanadi. siqiladigan elementlarni jihozlash uchun as, va as', boʻylama armaturalar koʻndalang kesimining minimal yuzalari element egiluvchanligiga bogʻliq holatda quyidagicha qabul qilinadi: -elementning egiluvchanligi siqiladigan yigʻma elementlarni armaturalar bilan jihozlaganda boʻylama armaturali sterjenlarning diametri 16. …40 mm, yaxlit konstruksiyalar uchun esa 12… .40 mm qabul qilinadi. boʻylama sterjenlarning oʻqlari orasidagi masofa moment taʼsir qiladigan tekislikda 500 mm.dan, moment taʼsir qiladigan tekislikka perpendikulyar boʻlgan tekislikda esa, 400 mm dan katta qabul qilinmaydi. agar boʻylama sterjenlar orasidagi masofalar mos ravishda 500 va 400 mm dan katta boʻlsa, har 500 va 400 mm dan diametri 12 mm boʻlgan boʻylama amaliy ster jenlar qoʻyiladi. boʻylama ishchi armatura sifatida sinfi a300(a-ii), a400 (a-iii), a400c (a-iiic), a600(a-iv), a800(a-v) va a1000(a-vi) boʻlgan armaturali sterjenlar ishlatiladi. boʻylama …

4 / 11

rning eng kichik diametri. seysmik tumanlarda qoʻllaniladigan siqiladigan elementlarda armatura bilan jihozlanish protsenti 3% boʻlganda koʻndalang sterjenlar 8d dan va 200 mm dan katta boʻlmasligi shart. bu yerda, d - boʻylama sterjenlarning eng kichik diametri. siqiladigan elementlarning bikir tugunlarga birikadigan 1,5 h (һ-element kesimi balandligi) uzunligidagi qismida hisob boʻyicha qoʻyiladigan koʻndalang sterjenlar qadami seysmik maydon 7, 8 ball boʻlganda 150 mm dan, 9 va 14 (loh > 4) boʻlgan elementlar uchun boʻylama kuch taʼsiri- dan egilishi natijasida deformatsiyalanish holatini eʼtiborga olmaydi. materiallar qarshiligi kursidan maʼlumki, nomarkaziy siqiladigan elementlarning boʻylama egilishi natijasida boʻylama kuchning dastlabki yelkasi kattalashib, dastlabki eguvchi momentning qiymati ham oshadi, yaʼni m = n (e + f). natijada elementning yuk koʻtarish qobiliyati kamayib, buzilishi esa, uning ustuvorligini yoʻqotishi natijasida sodir boʻladi. bunday elementlarning mustahkamligi uning deformatsiyalangan holati boʻyicha hisoblanadi. biroq, siqiladigan temirbeton elementlarni deformatsiyalangan holati boʻyicha betonning plastik deformatsiyalanishi va element choʻzilgan zonasida yoriqlar paydo boʻlishini eʼtiborga olib …

5 / 11

rkazlari orasidagi masofa). ferma va arka elementlarining hisobiy uzunliklari jadvaldan qabul qilinadi. bir qavatli sanoat binolarining ustunlari oʻz tekisligida bikir boʻlgan tom konstruksiyalari bilan sharnir orqali biriktirilganda, ustunlarning hisobiy uzunliklari jadvalidan qabul qilinadi. image1.png image2.png image3.png image4.png image5.png /docprops/thumbnail.jpeg
