1 / 21

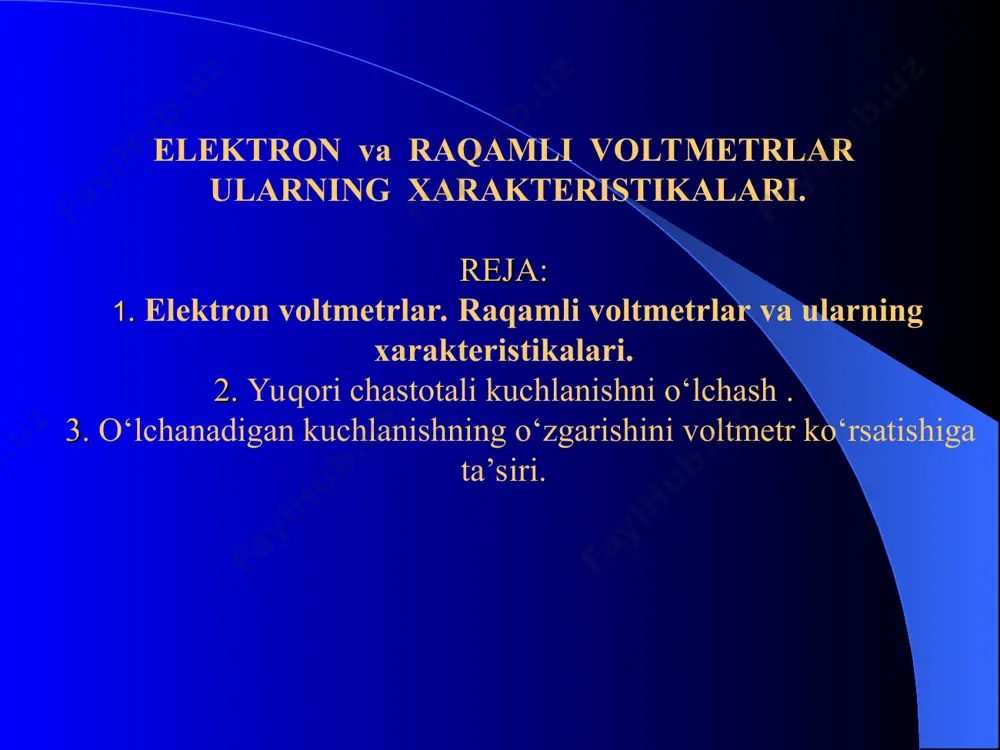

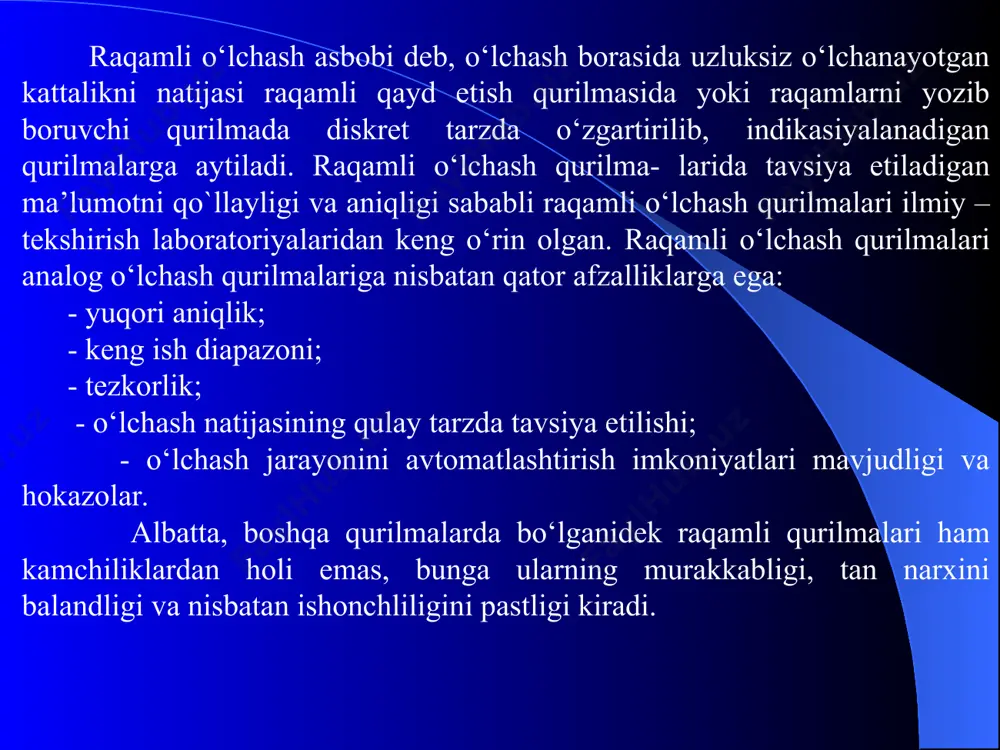

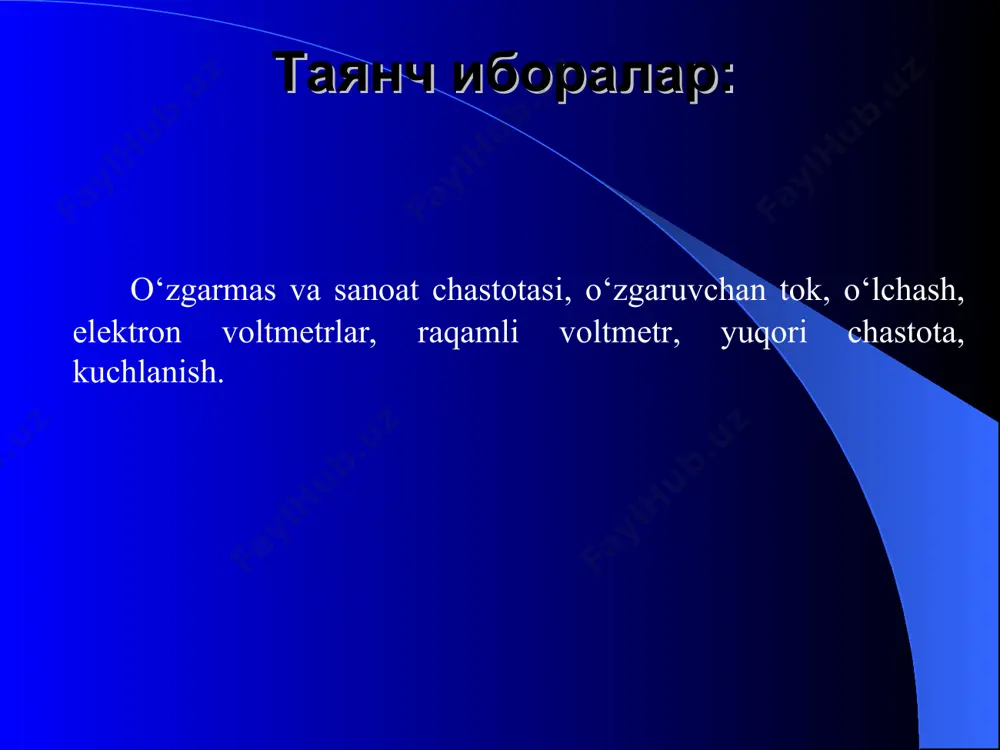

мавзу: озик-овкат махсулотларининг стандартизацияси. жиззах политехника институти “метрология ва стандартлаштириш” кафедраси ғайрат муродович шертайлақовнинг т а қ д и м о т и jizzax - 2023 elektron va raqamli voltmetrlar ularning xarakteristikalari. rеjа: 1. elektron voltmetrlar. raqamli voltmetrlar va ularning xarakteristikalari. 2. yuqori chastotali kuchlanishni o‘lchash . 3. o‘lchanadigan kuchlanishning o‘zgarishini voltmetr ko‘rsatishiga ta’siri. таянч иборалар: o‘zgarmas va sanoat chastotasi, o‘zgaruvchan tok, o‘lchash, elektron voltmetrlar, raqamli voltmetr, yuqori chastota, kuchlanish. raqamli o‘lchash asbobi deb, o‘lchash borasida uzluksiz o‘lchanayotgan kattalikni natijasi raqamli qayd etish qurilmasida yoki raqamlarni yozib boruvchi qurilmada diskret tarzda o‘zgartirilib, indikasiyalanadigan qurilmalarga aytiladi. raqamli o‘lchash qurilma- larida tavsiya etiladigan ma’lumotni qo`llayligi va aniqligi sababli raqamli o‘lchash qurilmalari ilmiy – tekshirish laboratoriyalaridan keng o‘rin olgan. raqamli o‘lchash qurilmalari analog o‘lchash qurilmalariga nisbatan qator afzalliklarga ega: - yuqori aniqlik; - keng ish diapazoni; - tezkorlik; - o‘lchash natijasining qulay tarzda tavsiya etilishi; - o‘lchash jarayonini avtomatlashtirish imkoniyatlari mavjudligi va hokazolar. …

2 / 21

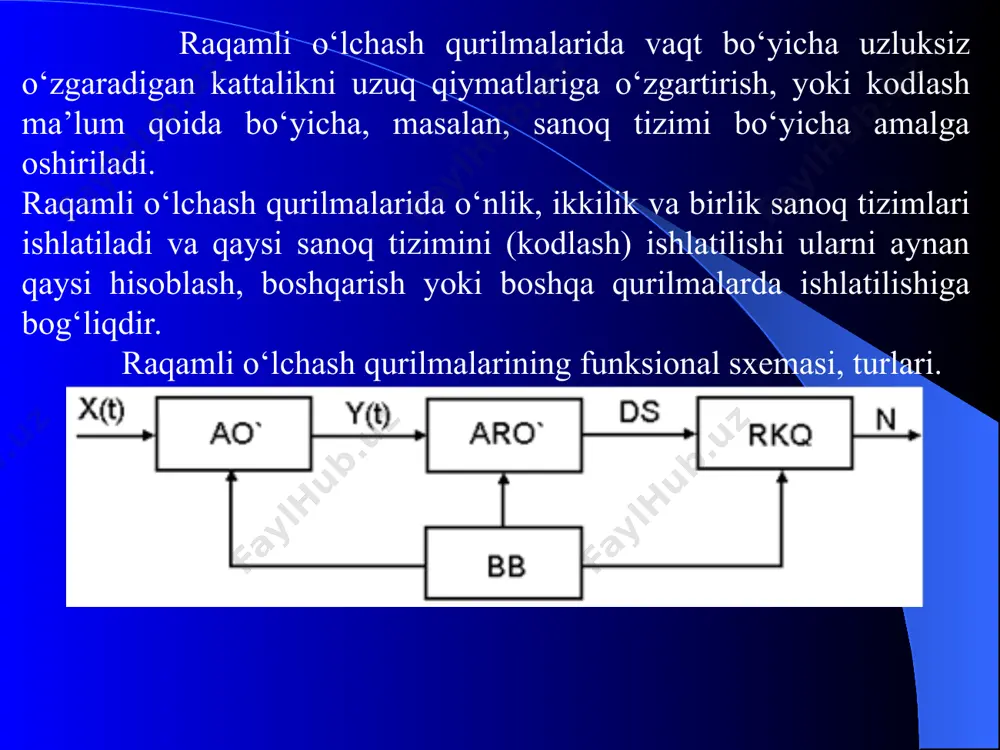

– analog – raqamli o‘zgartgich; rkq – raqamli kuzatish qurilmasi va bb – boshqarish bloki. vaqt bo‘yicha uzluksiz o‘zgaradigan “x(t)” analog signali kirishidagi analog o‘zgartkich ao‘ da keyingi o‘zgartirish uchun qulay formaga o‘zgartiriladi, so‘ngra analog – raqamli o‘zgartkich (aro‘) yordamida diskretlashtiriladi va kodlanadi va nihoyat, raqamli qayd etish qurilmasi rkq o‘lchanayotgan kattalik bo‘yicha kodlangan ma’lumotni raqamli qaydnoma tarzida, operatorga qulay formada ko‘rsatadi. raqamli o‘lchash qurilmasining asosiy qismi aro‘ hisoblanadi. unda ma’lumot diskretlashtiriladi, so‘ngra kvantlanib kodlanadi. diskretlashtirish bu muayyan diskret (juda qisqa) vaqt oralig‘ida qaydnomalarni olishdir. odatda diskretlash qadamini (t1-t2) doimiy qilishga harakat qilinadi. . kvantlash esa, x(t) kattaligining uzluksiz qiymatlarini xk diskret qiymatlarning to‘plami (nabori) bilan almashtirishdir. o‘lchanadigan kattalikning uzluksiz qiymatlari muayyan tartiblar asosida kvantlash darajalarining qiymatlari bilan almashtiriladi. kodlashtirish esa, muayyan ketma- ketlikda ifodalangan sonli qiymatlarni tavsiya etishdan iborat. raqamli o‘lchash qurilmalari ularning eng muhim xarakteristikalaridan biri aniqligi va tezkorligini belgilovchi o‘lchanadigan kattalikning turi va o‘zgarishi usuli bo‘yicha klassifikasiyalanadi. …

3 / 21

li raqamli o‘lchash qurilmalari ilmiy – tekshirish laboratoriyalaridan keng o‘rin olgan. raqamli o‘lchash qurilmalari analog o‘lchash qurilmalariga nisbatan qator afzalliklarga ega: - yuqori aniqlik; - keng ish diapazoni; - tezkorlik; - o‘lchash natijasining qulay tarzda tavsiya etilishi; - o‘lchash jarayonini avtomatlashtirish imkoniyatlari mavjudligi va hokazolar. albatta, boshqa o`lchov qurilmalaria bo‘lganidek raqamli qurilmalari ham kamchiliklardan holi emas, bunga ularning murakkabligi, tan narxini balandligi va nisbatan ishonchliligini pastligi kiradi. raqamli o‘lchash qurilmalarida vaqt bo‘yicha uzluksiz o‘zgaradigan kattalikni uzuq qiymatlariga o‘zgartirish, yoki kodlash ma’lum qoida bo‘yicha, masalan, sanoq tizimi bo‘yicha amalga oshiriladi. raqamli o‘lchash qurilmalarida o‘nlik, ikkilik va birlik sanoq tizimlari ishlatiladi va qaysi sanoq tizimini (kodlash) ishlatilishi ularni aynan qaysi hisoblash, boshqarish yoki boshqa qurilmalarda ishlatilishiga bog‘liqdir. o‘zgarish usuli bo‘yicha: to‘g‘ridan to‘g‘ri o‘zgartirish va muvozanatlashtirish usuliga asoslangan raqamli qurilmalar. raqamli o‘lchash qurilmalari kompensiasiyalovchi kattalikni vaqt bo‘yicha o‘zgarishi xarakteriga qarab turlanadi. uzluksiz o‘zgaruvchan kattalikni uzuq, ya’ni diskret signaliga o‘zgartirish usuliga qarab; ketma – …

4 / 21

qoladi. qayta hisoblovchi qurilma – raqamli o‘lchash qurilmalarida impuls chastotalarini bo‘lish, son – impulsli kodlarni ikkilik kodlarga o‘zgartirish kabi maqsadlarda ishlatiladi. agar n – ta trigger ketma – ket qilib va qayta hisoblash koeffitsienti 2 ga teng qilib ulansa, hisoblovchi qurilma sifatida ishlatiladi (n = 2n). elektron kalit. tranzistorli elektron kalit. 2 – rasm ekvivalent sxemasi. kalit bir necha o‘n omlardagi r1 qarshiligidan, bir necha yuz millivoltlardagi kuchlanish generatoridan (e), i – mikroamperlardagi tok generatoridan, rp – bir necha yuz megaomdagi qarshilikli qilib ishlangan. ulagich past holatga ulansa, kalit yopiq va yuqori holatga ulansa, u ochiq holatda bo‘ladi. indikatorlar. raqamli o‘lchash asboblarida o‘lchanayotgan kattalikni raqam shaklida ko‘rsatilishi uchun maxsus belgili, segmentli va gazorazryadli indikatorlar ishlatiladi. segmentli indikatorlarda 0, 1, 2, … , 9 raqamlarni hosil bo‘lishi uchun boshqaruvchi kuchlanish berilganda yoritiladigan 7, 8, 9 va undan ko‘p sonli elementlar elektroluminafor tasmalaridan, svetodiodlardan, suyuq kristallardan ishlanadi. 3 (a)–rasmda etti elementli indikator …

5 / 21

qali hisoblagichga o‘tadi.kalitni holati tg ga beriladigan impuls orqali boshqariladi. bu impulslar davomiyligi esa chastota bo‘lgichi orqali belgilanadi va shu δt vaqt oralig‘ida (ichida), ya’ni kalit ochiq xolatida hisoblagichga o‘tgan impulslar soni n bo‘yicha noma’lum chastota quyidagicha aniqlanadi. fx=n/t raqamli chastotomerni yaxshi tomoni shundaki, avvalo qurilmani ko‘rsatishi f2 ga proporsional va bunday qurilma yordamida chastota (10 mgs gacha diapazonda); 0,1hz – 1 mhz diapazonda davr va 10 mks dan to 10 s gacha bo‘lgan vaqt intervalini o‘lchash mumkin. raqamli fazometrlar. ux1 va ux2 kuchlanishlari orasidagi faza farqi vaqt intervali tx ga o‘zgartiriladi .φ1 va φ2 lar yordamida ux1 va ux2 lar noldan o‘tgan momentida “start” va “stop” impulslarini ishlab beradi, hamda viab (vaqt intervalini ajratuvchi qurilma bloki) impulslar seriyasidan faqat ikkita impuls ajratadi. vaqt intervalini o‘lchovchi raqamli qurilma. sxemani ishga tushirish triggerni, hisoblagichni “0” xolatga qo‘yishdan boshlanadi. trigger “start” impulsi berilganda kalit (ek) ochiladi, shu momentdan stabil chastotali impulslar generatoridan …
