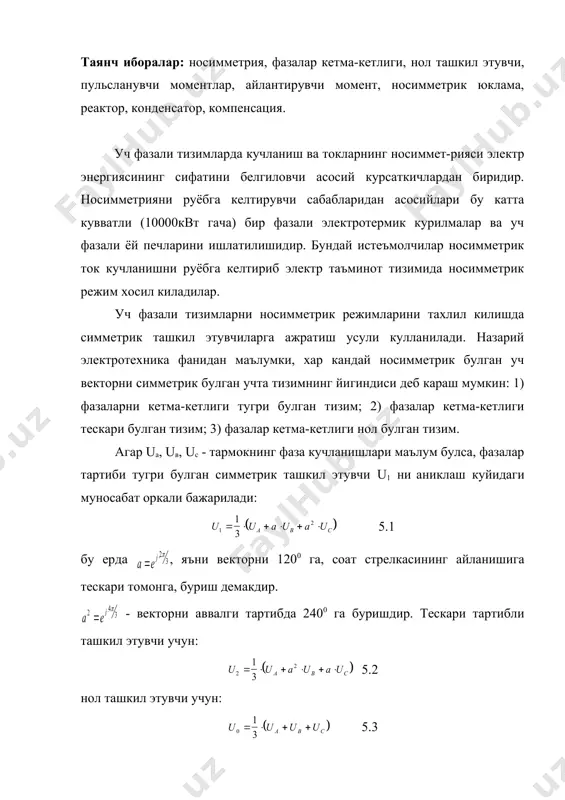

1479798615_66037.doc кучланишларнинг носимметрияси режа: 1. носимметрияни руёбга келтирувчи сабаблар. 2. симметрик ташкил этувчилар. 3. носимметрия коэффициенти. 4. кучланиш носимметриясини истеъмолчиларнинг иш режимига таъсири. 5. носимметрияни камайтириш усуллари. таянч иборалар: носимметрия, фазалар кетма-кетлиги, нол ташкил этувчи, пульсланувчи моментлар, айлантирувчи момент, носимметрик юклама, реактор, конденсатор, компенсация. уч фазали тизимларда кучланиш ва токларнинг носиммет-рияси электр энергиясининг сифатини белгиловчи асосий курсаткичлардан биридир. носимметрияни руёбга келтирувчи сабабларидан асосийлари бу катта кувватли (10000квт гача) бир фазали электротермик курилмалар ва уч фазали ёй печларини ишлатилишидир. бундай истеъмолчилар носимметрик ток кучланишни руёбга келтириб электр таъминот тизимида носимметрик режим хосил киладилар. уч фазали тизимларни носимметрик режимларини тахлил килишда симметрик ташкил этувчиларга ажратиш усули кулланилади. назарий электротехника фанидан маълумки, хар кандай носимметрик булган уч векторни симметрик булган учта тизимнинг йигиндиси деб караш мумкин: 1) фазаларни кетма-кетлиги тугри булган тизим; 2) фазалар кетма-кетлиги тескари булган тизим; 3) фазалар кетма-кетлиги нол булган тизим. агар uа, uв, uс - тармокнинг фаза кучланишлари маълум …

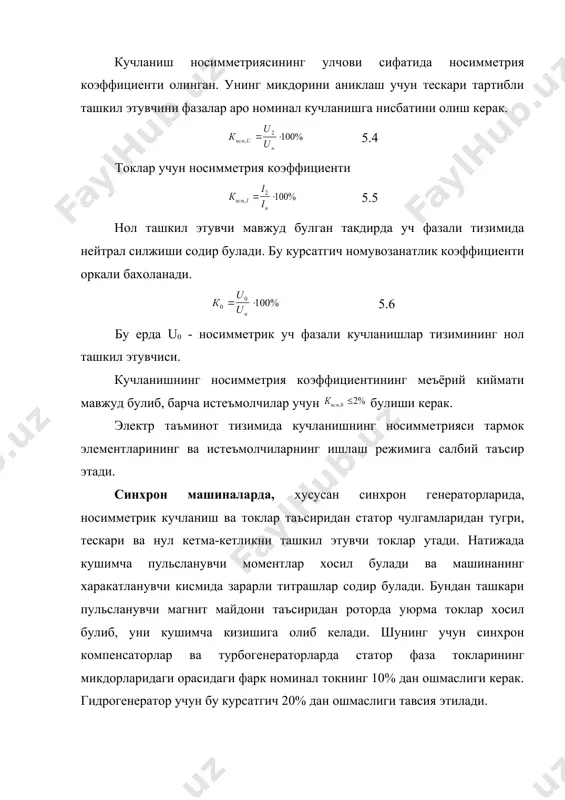

иенти оркали бахоланади. 5.6 бу ерда u0 - носимметрик уч фазали кучланишлар тизимининг нол ташкил этувчиси. кучланишнинг носимметрия коэффициентининг меъёрий киймати мавжуд булиб, барча истеъмолчилар учун булиши керак. электр таъминот тизимида кучланишнинг носимметрияси тармок элементларининг ва истеъмолчиларнинг ишлаш режимига салбий таъсир этади. синхрон машиналарда, хусусан синхрон генераторларида, носимметрик кучланиш ва токлар таъсиридан статор чулгамларидан тугри, тескари ва нул кетма-кетликни ташкил этувчи токлар утади. натижада кушимча пульсланувчи моментлар хосил булади ва машинанинг харакатланувчи кисмида зарарли титрашлар содир булади. бундан ташкари пульсланувчи магнит майдони таъсиридан роторда уюрма токлар хосил булиб, уни кушимча кизишига олиб келади. шунинг учун синхрон компенсаторлар ва турбогенераторларда статор фаза токларининг микдорларидаги орасидаги фарк номинал токнинг 10% дан ошмаслиги керак. гидрогенератор учун бу курсатгич 20% дан ошмаслиги тавсия этилади. асинхрон машиналарнинг иш режимлари ва ишлаш муддатларига носимметрия салбий таъсир курсатади. асинхрон юритгичнинг каршилиги тугри тартибли ташкил этувчи токларга нисбатан тескари тартибли токларда 5-7 маротаба кичик булади. шунинг учун кичик …

келтириб чикарадилар. куп фазали вентилли тугирлагичларни носимметрик кучла-нишли тармокка уланиши уларни ишлашини кийинлаштиради. фаза кучланишларининг хар хиллиги сабабли тугирланган кучланишнинг пульсацияси ошиб, юкори гармоникалар микдо-рини ортиради. кучланишнинг носимметрияси тиристрли тугирлагичларнинг фаза-импульсли бошкарув тизимларига хам таъсир курсатади. кучланишнинг носимметрияси трансформаторлар, кабеллар ва хаво линияларида кушимча нобудгарчиликларга олиб келади. носимметрия айникса куч трансформаторларининг ишлаш муддатини камайтириб беради. кучланиш носимметриясини камайтириш усуллари. кучланиш ва токларни носимметриясини камайтриш учун: - бир фазали юкламаларни уччала фазаларга бир хил килиб таксимлаш; - катта кувватли бир фазали электр истеъмолчиларни алохида трансформаторга улаш; - носимметрик юкламаларни киска туташув куввати катта булган тармокларга улаш максадга мувофикдир. кичик кувват коэфициентли носимметрик юкламаларни симметриклаштиришда носимметрик уч фазали конденсатор батареяларидан фойдаланиш мумкин (расм 5.1). умумий холда хар бир фазадаги конденсаторларнинг кувватлари тенг булмайди, яъни . носимметрик конденсаторлар токнинг факат реактив ташкил этувчиларни компенсациялаб тармокдан утаётган токлар микдорини тенглаштиради. носимметрияни камайтириш учун куч трансформатор чулгамларини уланишини тугри танлаш хам ахамиятга эга. масалан чулгамлари …

ф актив юкламада (zн=rн) фаза токларнинг микдорлари симметрик булиши учун реактор ва конденсатор батареяларининг реактив кувватлари тенг булиши керак, яъни бу ерда рн - бир фазали юкламанинг актив куввати. агар юкламанинг реактив ташкил этувчиси мавжуд булса, у холда унга параллел компенсацияловчи конденсатор улаш керак (расмда пунктир билан курсатилган). фойдаланилган адабиётлар: 1. федоров а.а. каменева в.в. основы электроснабжения промышленных предприятий. м.: энергоатлмиздат 1984 2. ермилов а.а. основы электроснабжения промышленных предприятий. м.: энергоатомиздат,1983 3. гладилин л.в. основы электроснабжения горных предприятий. м.: недра, 1980 4. конавалова л.л., рожкова л.д. электроснабжения промышланных предприятий и установок. м.: энергоатомиздат, 1989 5. правила устройства электроустановок. м.: энергоатомиздат, 1985 6. справочник по электроснабжению и электрообрудованию. т.1 и 2. м.: энергоатомиздат, 1986, 1987 7. насритдинов ш.г. кон электротехникаси, iii кисм, тошкент-1995. расм 5.1 расм 5.2 _1016615256.unknown _1016969536.unknown _1016970287.unknown _1017138313.unknown _1017217906.unknown _1016970554.unknown _1016970050.unknown _1016615277.unknown _1016614511.unknown _1016614981.unknown _1016614243.unknown
