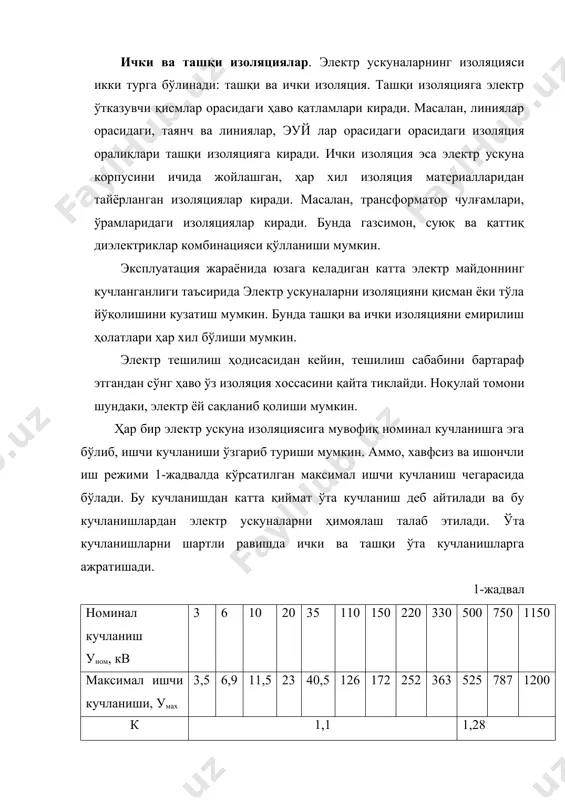

1403966184_49805.doc ; max ф уст уд уст уд u к k u k u × × = × = электр энергетик тизимда изоляция. режа: 1. ички ва ташқи изоляция. 2. максимал ишчи кучланиш. 3. ички ва ташқи изоляцияларни асосий турлари. ички ва ташқи изоляциялар. электр ускуналарнинг изоляцияси икки турга бўлинади: ташқи ва ички изоляция. ташқи изоляцияга электр ўтказувчи қисмлар орасидаги ҳаво қатламлари киради. масалан, линиялар орасидаги, таянч ва линиялар, эуй лар орасидаги орасидаги изоляция оралиқлари ташқи изоляцияга киради. ички изоляция эса электр ускуна корпусини ичида жойлашган, ҳар хил изоляция материалларидан тайёрланган изоляциялар киради. масалан, трансформатор чулғамлари, ўрамларидаги изоляциялар киради. бунда газсимон, суюқ ва қаттиқ диэлектриклар комбинацияси қўлланиши мумкин. эксплуатация жараёнида юзага келадиган катта электр майдоннинг кучланганлиги таъсирида электр ускуналарни изоляцияни қисман ёки тўла йўқолишини кузатиш мумкин. бунда ташқи ва ички изоляцияни емирилиш ҳолатлари ҳар хил бўлиши мумкин. электр тешилиш ҳодисасидан кейин, тешилиш сабабини бартараф этгандан сўнг ҳаво ўз изоляция хоссасини …

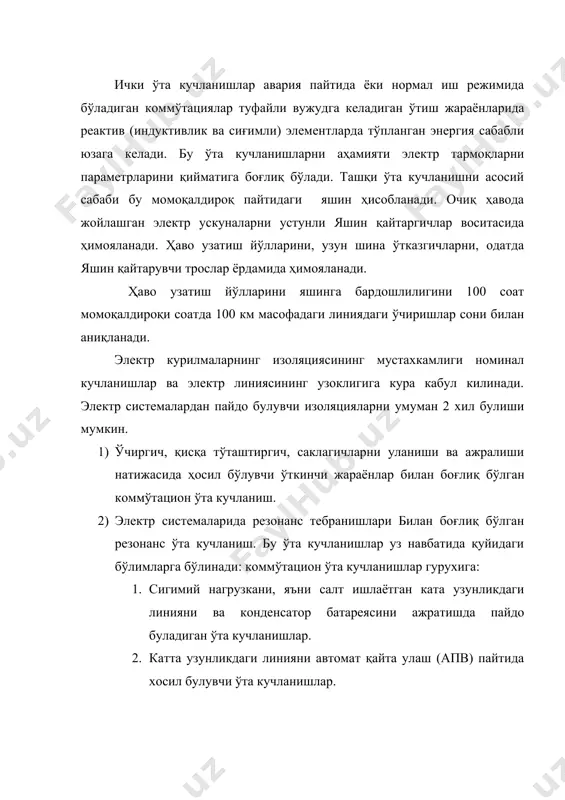

электр тармоқларни параметрларини қийматига боғлиқ бўлади. ташқи ўта кучланишни асосий сабаби бу момоқалдироқ пайтидаги яшин ҳисобланади. очиқ ҳавода жойлашган электр ускуналарни устунли яшин қайтаргичлар воситасида ҳимояланади. ҳаво узатиш йўлларини, узун шина ўтказгичларни, одатда яшин қайтарувчи трослар ёрдамида ҳимояланади. ҳаво узатиш йўлларини яшинга бардошлилигини 100 соат момоқалдироқи соатда 100 км масофадаги линиядаги ўчиришлар сони билан аниқланади. электр курилмаларнинг изоляциясининг мустахкамлиги номинал кучланишлар ва электр линиясининг узоклигига кура кабул килинади. электр системалардан пайдо булувчи изоляцияларни умуман 2 хил булиши мумкин. 1) ўчиргич, қисқа тўташтиргич, саклагичларни уланиши ва ажралиши натижасида ҳосил бўлувчи ўткинчи жараёнлар билан боғлиқ бўлган коммўтацион ўта кучланиш. 2) электр системаларида резонанс тебранишлари билан боғлиқ бўлган резонанс ўта кучланиш. бу ўта кучланишлар уз навбатида қуйидаги бўлимларга бўлинади: коммўтацион ўта кучланишлар гурухига: 1. сигимий нагрузкани, яъни салт ишлаётган ката узунликдаги линияни ва конденсатор батареясини ажратишда пайдо буладиган ўта кучланишлар. 2. катта узунликдаги линияни автомат қайта улаш (апв) пайтида хосил булувчи ўта кучланишлар. …

т- ички ўта кучланишнинг карралигни билдиради. узок линияларида резонанс ходисаларининг олдини олиш чоралари. узок линиялардаги резонанс ходисаларининг амплитудалари 2 uф дан ошмаса хам, узининг давомийлиги билан 6иринчи навбатда трансформаторлар учун хавфлидир. худди шундай улар разрядланиш учун хам хавфлидир, чунки резонанс ўта кучланишлари натижасида разрядланишдан утувчи токнинг хам давомийлиги катта. химоя релеси ёки автоматика системалари ёрдамида резонанс ўта кучланишининг давомийлиги бир нечта даврга камайтириш мумкин. 2 томонлама электр знергияси билан таъминловчи, узок линияларда бир томон электр энергиясини таъминламай колганлиги учун баъзи истеъмолчиларни ажратиш энг хавфли холатга олиб келади, бундай узок линияларда истеъмолчини ажратиш учун хар 2.ва томондаги учиргичларга сигнал юборилади. а) энг юкори кучланишли линияга реакторни улаш. б) энг юкори кучланишли автотрансформаторининг паст кучланишчулгамига реакторни улаш, кучланиш ошганда учкун оралик (искравой промежуток) ишга тушиб линияга реактор уланади ва бир пайтда шунт килинган учиргични улаш учун импульс юборилади резонанс ўта кучланиши чекланмагандан кейин яна учиргич ажралади. энг юкори кучланиш электр узатмаларидаги …

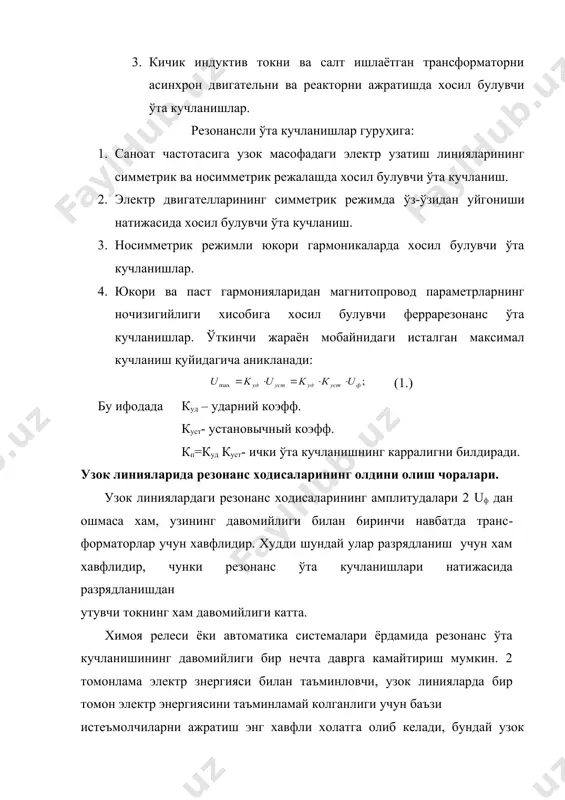

электр энергетик тизимда изоляция - Page 4

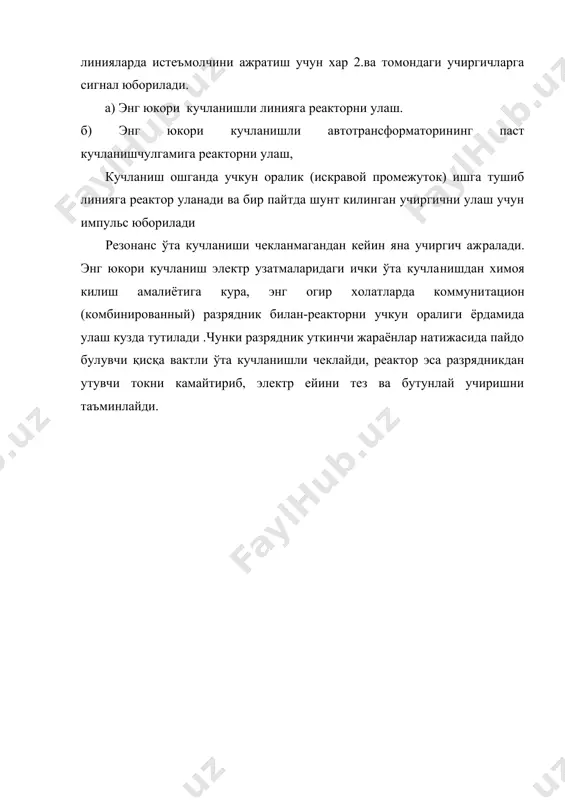

электр энергетик тизимда изоляция - Page 5
