1 / 33

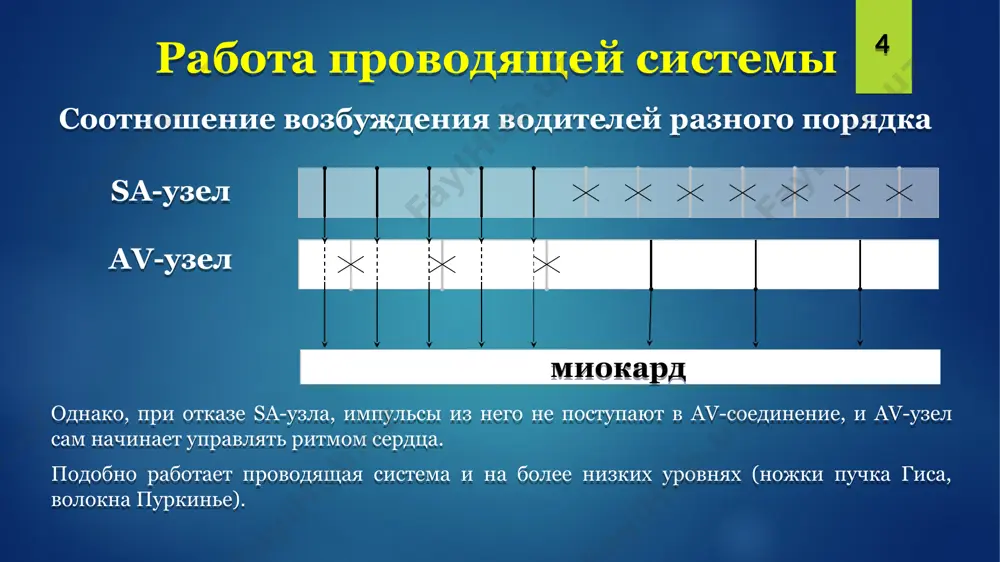

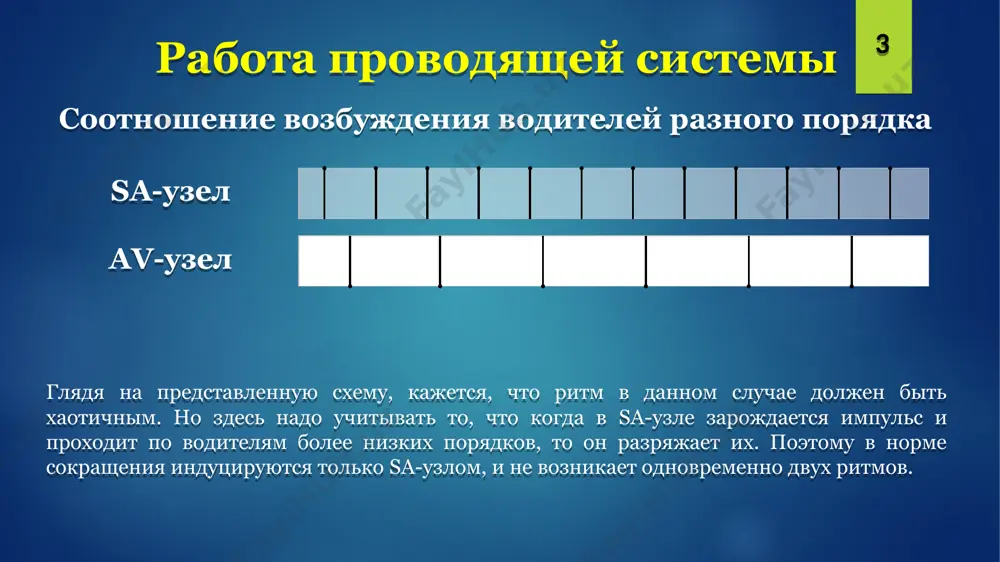

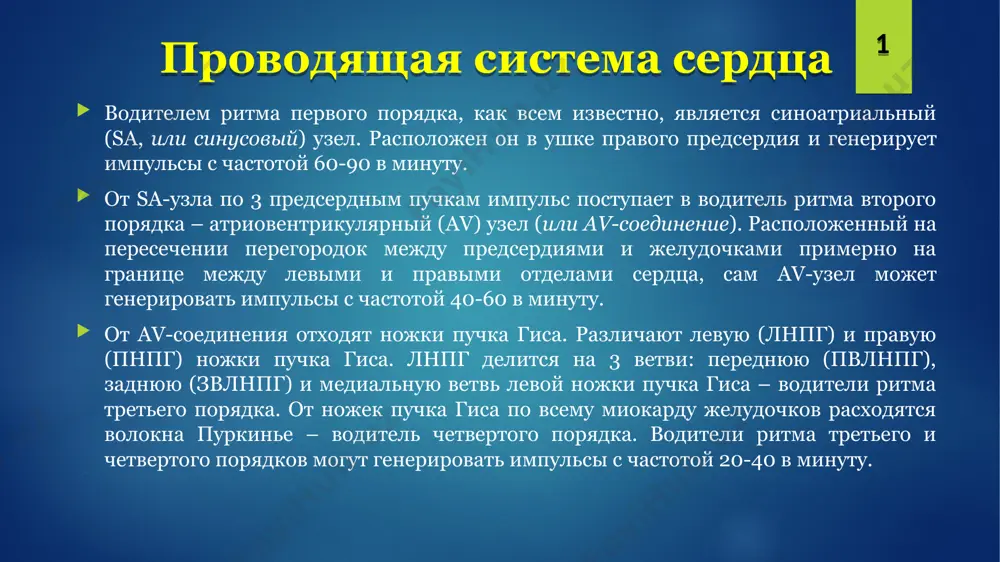

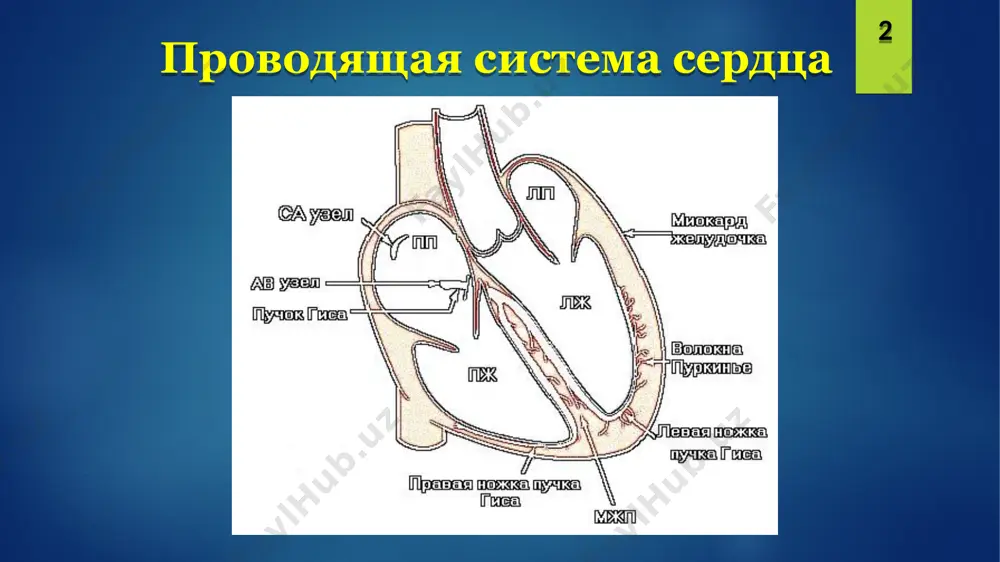

экг основные показатели, нормальная экг экг основные показатели, нормальная экг проводящая система сердца водителем ритма первого порядка, как всем известно, является синоатриальный (sa, или синусовый) узел. расположен он в ушке правого предсердия и генерирует импульсы с частотой 60-90 в минуту. от sa-узла по 3 предсердным пучкам импульс поступает в водитель ритма второго порядка – атриовентрикулярный (av) узел (или av-соединение). расположенный на пересечении перегородок между предсердиями и желудочками примерно на границе между левыми и правыми отделами сердца, сам av-узел может генерировать импульсы с частотой 40-60 в минуту. от av-соединения отходят ножки пучка гиса. различают левую (лнпг) и правую (пнпг) ножки пучка гиса. лнпг делится на 3 ветви: переднюю (пвлнпг), заднюю (звлнпг) и медиальную ветвь левой ножки пучка гиса – водители ритма третьего порядка. от ножек пучка гиса по всему миокарду желудочков расходятся волокна пуркинье – водитель четвертого порядка. водители ритма третьего и четвертого порядков могут генерировать импульсы с частотой 20-40 в …

2 / 33

) накладываются электроды. предварительно на место соприкосновения кожи с электродом необходимо нанести электропроводящую пасту/гель или смочить мыльной водой – это производится для того, чтобы улучшить проведение через кожные покровы и уменьшить количество помех (артефактов) на записи. стандартные электроды (с зажимами) накладываются на конечности, начиная с правой руки по часовой стрелке по принципу «светофора»: красный электрод – правая рука жёлтый электрод – левая рука зелёный электрод – левая нога чёрный электрод – правая нога 5 методика регистрации экг грудные электроды (с грушами) располагаются на передней стенке грудной клетки следующим образом: v1 (красный) – в четвертом межреберье справа от грудины (парастернальная линия) v2 (желтый) – в четвертом межреберье слева от грудины (парастернальная линия) v4 (коричневый) – в пятом межреберье по среднеключичной линии слева v3 (зелёный) – между v2 и v4 v5 (чёрный) – в пятом межреберье по передне-аксилярной линии слева v6 (фиолетовый) – в пятом межреберье по средне-аксилярной линии слева 6 методика …

3 / 33

жительность (расстояние от начала зубца до его конца по горизонтали), выраженное в с (”) или мс. p q r s t методика регистрации экг по негласным правилам в качестве стандартной принята скорость 50 мм/с (в этом случае на записи экг скорость не отражается). при стандартной скорости протяжки пленки в аппарате экг 1 мм (по горизонтали) соответствует 0,02” (20 мс). при необходимости оценить ритм сердца (а также при экономии пленки) аппарат экг переводят в режим протяжки со скоростью 25 мм/с, при этом на экг отражается «v=25 мм/с», а 1 мм соответствует 0,04” (40 мс). в отделениях аритмологии (для верификации изменений восходящего или нисходящего колен зубцов) зачастую используют скорость протяжки 100 мм/с, 200 мм/с, а иногда и 400 мм/с. 9 методика регистрации экг зубец р отражает процесс возбуждения предсердий. учитывая, что sa-узел располагается в правом предсердии (пп), оно возбуждается несколько раньше левого предсердия (лп). 10 зубец р исходя из вышесказанного, возбуждение предсердий …

4 / 33

авна (8+2)–5 = 5 мм. для определения значения угла альфа необходимо в заголовках таблиц найти полученные значения для i и iii отведений, на пересечении столбцов и строк получим искомое значение. от -30º до -179º – эос отклонена резко влево от -1º до -29º – эос отклонена влево от 1º до 39º – эос расположена горизонтально от 40º до 70º – эос расположена нормально от 71º до 90º – эос расположена вертикально от 91º до 120º – эос отклонена вправо от 121º до 180º – эос отклонена резко вправо если в i и iii суммарная амплитуда отрицательная, то в данном случае правомочно говорить о s-типе эос (или эос: si-sii-siii). 22 определение эос с помощью правила «руки» - для использования этого правила необходимо представить одноканальную экг (её часть со стандартными отведениями), взятой в руки. при этом получается, что в левой руке находится i отведение, в правой – iii, а посередине – ii. …

5 / 33

i) > r(i); s(ii) > r(ii). в данном случае эос отклонена резко влево. при зеркальной картине: rmax в iii ; s(i) > r(iii) – эос отклонена резко вправо. 28 определение чсс при правильном ритме (одинаковые расстояния r-r): 1. измеряем любой интервал r-r в мм. 2. r-rмм х 0,02” = r-r” 3. чсс = 60 / r-r” например, r-rмм = 40 мм, тогда r-r” = 40 х 0,02” = 0,8”, а чсс = 60/0,8” = 75 уд/мин. при наличии единичных экстрасистол – для анализа чсс используется эпизод с правильным ритмом (исключающий интервал сцепления и компенсаторную паузу). при неправильном ритме (синусовая или мерцательная аритмия, трепетание предсердий неправильной формы) для определения чсс используются самый короткий r-r и самый продолжительный r-r. чсс в данном случае указывается через дефис, например: чсс – 75-117 уд/мин. 29 сегмент st для анализа сегмента st оценивается его положение относительно изолинии: смещение его вверх относительно изолинии называется «элевацией», вниз – …
