1 / 16

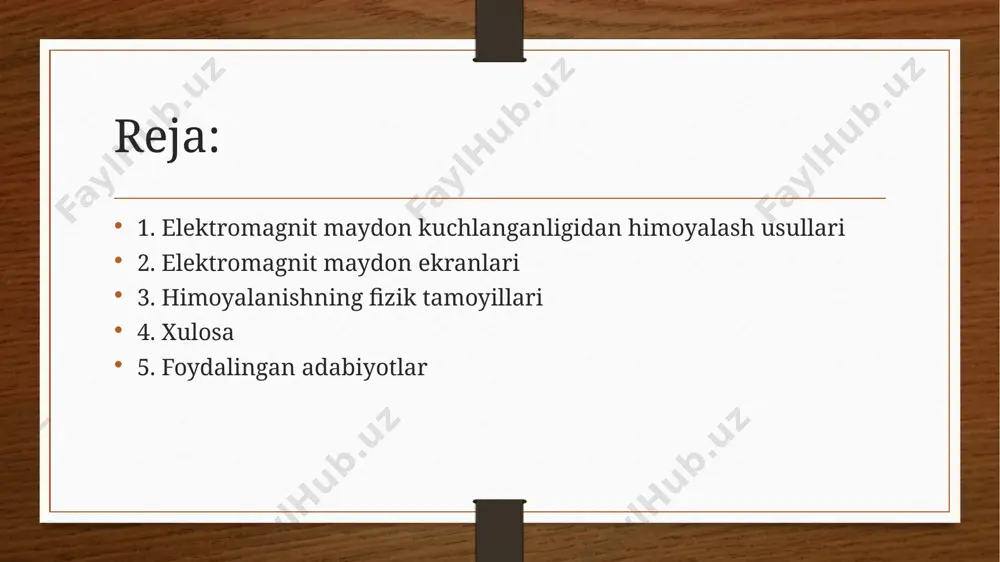

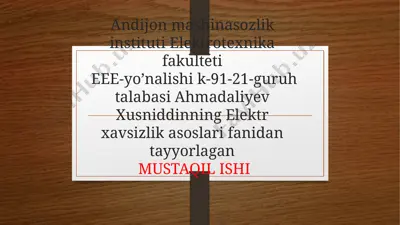

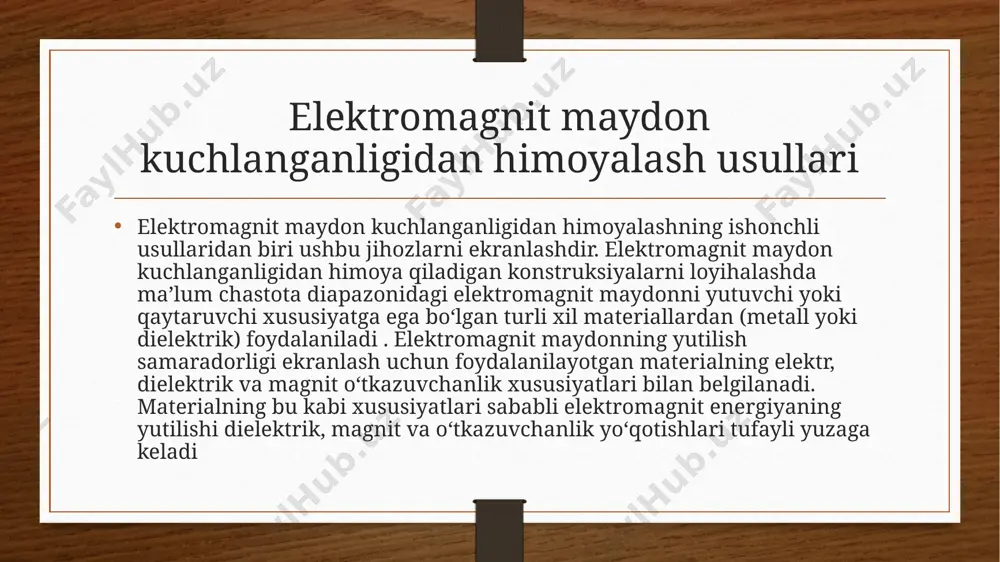

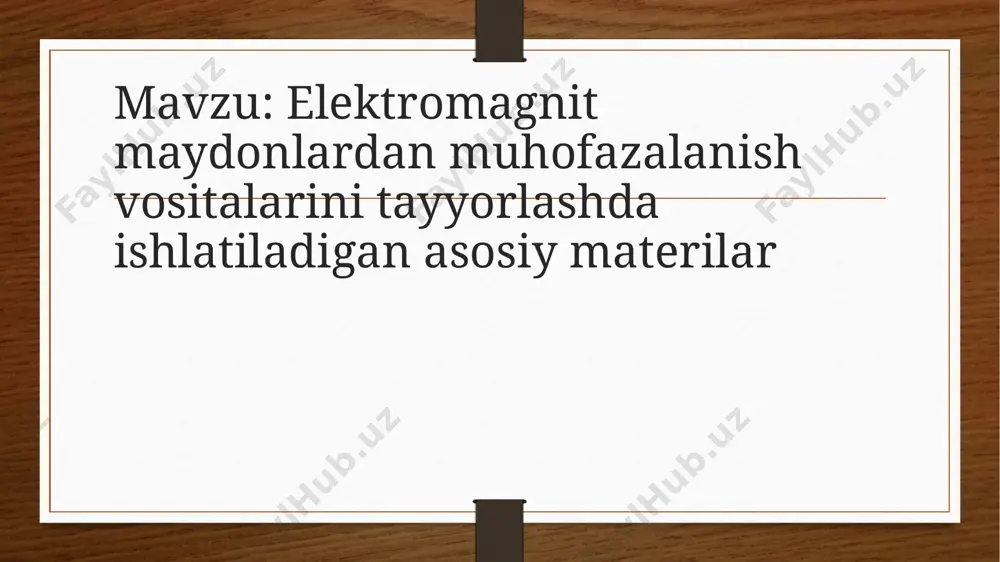

andijon mashinasozlik instituti elektrotexnika fakulteti eee-yo’nalishi k-91-21-guruh talabasi ahmadaliyev xusniddinning elektr xavsizlik asoslari fanidan tayyorlagan mustaqil ishi andijon mashinasozlik instituti elektrotexnika fakulteti eee-yo’nalishi k-91-21-guruh talabasi ahmadaliyev xusniddinning elektr xavsizlik asoslari fanidan tayyorlagan mustaqil ishi mavzu: elektromagnit maydonlardan muhofazalanish vositalarini tayyorlashda ishlatiladigan asosiy materilar reja: 1. elektromagnit maydon kuchlanganligidan himoyalash usullari 2. elektromagnit maydon ekranlari 3. himoyalanishning fizik tamoyillari 4. xulosa 5. foydalingan adabiyotlar elektromagnit maydon kuchlanganligidan himoyalash usullari elektromagnit maydon kuchlanganligidan himoyalashning ishonchli usullaridan biri ushbu jihozlarni ekranlashdir. elektromagnit maydon kuchlanganligidan himoya qiladigan konstruksiyalarni loyihalashda ma’lum chastota diapazonidagi elektromagnit maydonni yutuvchi yoki qaytaruvchi xususiyatga ega bo‘lgan turli xil materiallardan (metall yoki dielektrik) foydalaniladi . elektromagnit maydonning yutilish samaradorligi ekranlash uchun foydalanilayotgan materialning elektr, dielektrik va magnit o‘tkazuvchanlik xususiyatlari bilan belgilanadi. materialning bu kabi xususiyatlari sababli elektromagnit energiyaning yutilishi dielektrik, magnit va o‘tkazuvchanlik yo‘qotishlari tufayli yuzaga keladi ekranlash elektromagnit maydon kuchlanganligi darajasini xavfsiz darajaga tushirish imkonini beradi. tadqiqot usullari. ekranlash magnit, …

2 / 16

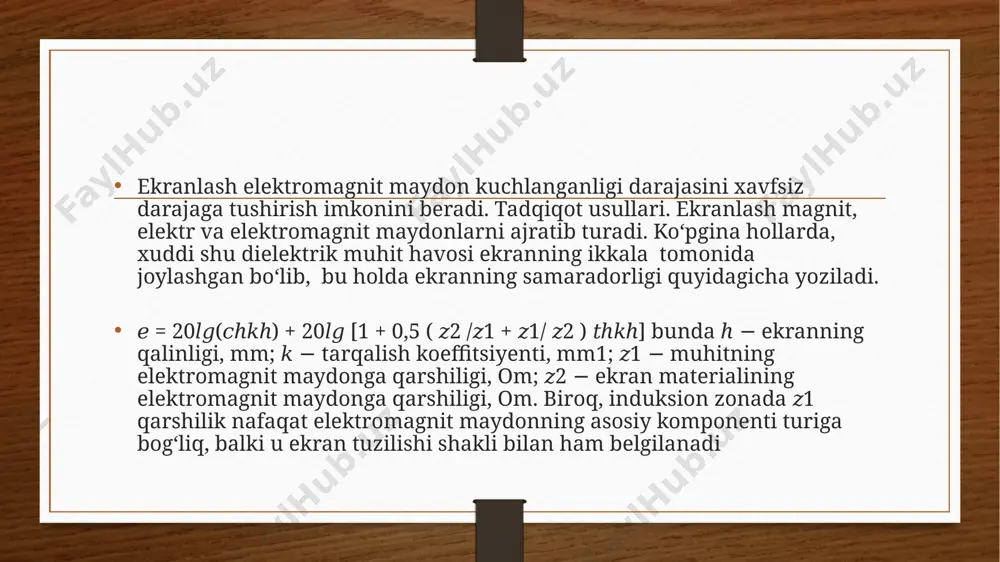

sion zonada 𝑧1 qarshilik nafaqat elektromagnit maydonning asosiy komponenti turiga bog‘liq, balki u ekran tuzilishi shakli bilan ham belgilanadi magnit maydonni ekranlashda ekran yasalgan materialning o‘ziga xos xususiyatlarini hisobga olish kerak. odatda magnit materiallar (po‘lat, permalloy, ferrit) va magnit bo‘lmagan materiallar (mis, alyuminiy, qo‘rg‘oshin) uchun . elektromagnit maydonning nisbatan past chastotalarida (𝑓 < 104gs)𝑘ℎ << 1, 𝑐ℎ𝑘ℎ ≈ 1,𝑡ℎ𝑘ℎ ≈ 𝑘ℎ, magnit metallardan tayyorlangan himoya moslamalari uchun ekranlash samaradorligi quyidagi formula bo‘yicha hisoblanadi . 𝑒 = 20𝑙𝑔 [1 + 1 /2𝑚 ∙ 𝜇2 /𝜇1 ∙ ℎ/ 𝑟 ] efzaliklari an'anaviy ekranlash materiallari (permalloylar, ferritlar va boshqalar) bilan solishtirganda, bir xil miqdordagi magnit materiallardan foydalanish sharti bilan ekranlash samaradorligi sezilarli darajada yuqori bo'ladi. ishlab chiqilayotgan ekranlar past qalinligi va moslashuvchanligi tufayli texnologik jihatdan yanada rivojlangan va ulardan foydalanish osonroq, shuningdek, mexanik stressga nisbatan kamroq sezgir. ishlab chiqilayotgan ekranlar past qalinligi va moslashuvchanligi tufayli texnologik jihatdan yanada rivojlangan va ulardan foydalanish osonroq, …

3 / 16

ik va elektromagnit ekranlash ajralib turadi. ko'rib chiqilayotgan chastota diapazoniga qarab ba'zi o'ziga xosliklar ham mavjud. yuqori chastotali maydonlarni ekranlash ikkita asosiy jismoniy xususiyatga asoslanadi - bir muhitdan ikkinchisiga o'tganda elektromagnit to'lqinlarning aks etishi va yutilishi . bu ikkala effekt ham ekran orqasidan o'tadigan elektromagnit to'lqinning energiyasini kamaytiradi. ko'pincha o'tkazgich qalqon materiali sifatida ishlatiladi. bizning himoya materiallari (qalqon bo'yoqlardan tashqari) to'rni tashkil etuvchi metall tolalarni (mis, kumush yoki po'lat) o'z ichiga oladi. aynan shu to'r himoya ekrani bo'lib xizmat qiladi. elektromagnit to'lqin ekran bilan o'zaro ta'sir qilganda, uning yuzasidan qisman aks etadi, qisman ekran devoriga kiradi, u erda qisman so'riladi, uning devorlaridan qayta-qayta aks etadi va oxir-oqibat qisman ekranlash maydoniga kiradi. bundan tashqari, yuqoridagi barcha jarayonlar elektromagnit to'lqinning energiyasini yo'qotish bilan birga keladi va shuning uchun uning ta'sirini zaiflashtiradi. past chastotali maydonlarni ekranlash o'ziga xos xususiyatlarga ega. bu erda asosiy rolni ekran materialining polarizatsiyasi va mıknatıslanma jarayonlari o'ynaydi . ekranning …

4 / 16

elektr o'tkazuvchanligi hisoblanadi. himoyalovchi materialning samaradorligini baholash uchun quyidagi parametr qo'llaniladi: ekranning samaradorligi (yoki ekranning zaiflashishi) - bu maydon komponentlarining zaiflashuv darajasi (elektr yoki magnit), bu maydonning samarali kuch qiymatlari nisbati sifatida aniqlanadi. ekranning yo'qligi va mavjudligida kosmosning ma'lum bir nuqtasida. bu nisbat katta qiymatlarni olishi mumkinligi sababli, bu miqdorning logarifmik ko'rinishidan foydalanish qulayroqdir. ekranning zaiflashishi desibellarda (db) o'lchanadi . xulosa telekommunikatsiya tarmoqlari, mobil aloqa, turli texnik vositalarning barcha ko‘rinishlarida keng tarqalishini hisobga olsak, dunyo aholisining 99,9 foizi xavf ostida. shu sababli, elektromagnit nurlanishdan himoya qilish masalasi hayotiy ahamiyat kasb etishi aniq. tana rivojlanish va intensiv o'sish bosqichida eng zaif ekanligi ilmiy jihatdan isbotlangan. himoya qiluchi boyoqlar va himoya matolari uyda tiklanish va yaxshi dam olish uchun zarur bo'lgan qulay muhitni ta'minlashga yordam beradi. muhim davlat va sanoat obektlari aholi punktlari kiradi, bu erda radar uskunalari eng ko'p to'plangan, shuningdek, aerodromlar (fuqaro, harbiy) va boshqa harbiy ob'ektlarga yaqin joylashgan aholi …

5 / 16
