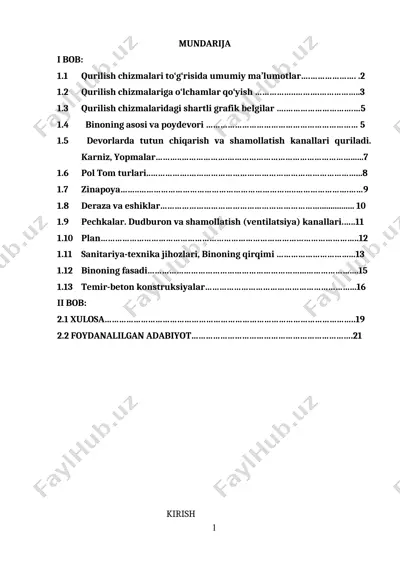

mundarija i bob: 1.1 qurilish chizmalari to‘g‘risida umumiy ma’lumotlar….………………. .2 1.2 qurilish chizmalariga o‘lchamlar qo‘yish ……………..……….……………..3 1.3 qurilish chizmalaridagi shartli grafik belgilar ….……………………….…5 1.4 binoning asosi va poydevori ……………………………………………………… 5 1.5 devorlarda tutun chiqarish va shamollatish kanallari quriladi. karniz, yopmalar………..……………….……………………………………………......7 1.6 pol tom turlari..…………….……………………………………………………………...8 1.7 zinapoya……..………………………………………………………..………………….……9 1.8 deraza va eshiklar…………………………………………………………................ 10 1.9 pechkalar. dudburon va shamollatish (ventilatsiya) kanallari.…..11 1.10 plan……………………………………………………………………………………………..12 1.11 sanitariya-texnika jihozlari, binoning qirqimi …………………………...13 1.12 binoning fasadi………………………………………………………...………………....15 1.13 temir-beton konstruksiyalar……………………………………………………...16 ii bob: 2.1 xulosa…………………………………………………………………………………………..19 2.2 foydanalilgan adabiyot………………………………………………………….21 kirish 1.1 qurilish chizmalari to‘g‘risida umumiy ma’lumotlar. qurilish chizmalarining mazmuni va taxt qilinishi, qo‘llaniladigan masshtablar, chizmalardagi shartli belgilar asosan qurilish obyektlarining turiga hamda chizmalarning vazifalariga bog‘liq bo‘ladi. turli qurilish obyektlari-bino va inshootlarni vazifalariga qarab 4 ta asosiy guruhga bo‘lish mumkin: 1) turar joy va jamoat binolari- kishilarning maishiy vа jamoat ehtiyojlari uchun quriladi. umumiy nom bilan fuqaro binolari deb yuritiladi-jamoat binolariga umumiy yotoqxonalar, klublar, kasalxonalar, maktablar, turli ma’muriy binolar, o‘quv, teatrtomosha, …

2 / 20

handislik qurilmalari-bularga ko‘priklar, tonellar, estakadalar, qirg‘oq bo‘yi inshootlari, turli gidrotexnik va yer sirtidagi qurilmalar, metall eritish pechlari, rezervuar va x. k. lar kiradi.qurilish chizmalari vazifasiga qarab ikkita asosiy guruhga bo‘linadi: a) qurilish buyumlarining chizmalari.bunday chizmalar bo‘yicha qurilish industryasi zavodlari va uy qurish kombinatlarida bino va inshootlarning alohida- alohida qismlari tayyorlanadi; b) qurilish-motaj chizmalari, bunday chizmalar bo‘yicha qurilish maydonida bino va inshootlar tiklanadi hamda montaj qilinadi bino va inshootlarni qurish chizmalari hamda montag chizmalari-sxemalar bo‘yicha bajariladi. qurilish ishlari umumqurilish va maxsus qurilishga bo‘linadi. umumqurilishga binolarni qurish va pardozlash ishlari, maxsus qurilishga esa suv, kanalizatsiya, elektr, gaz, telefon tarmoqlarini o‘tkazish, obodonlashtirish ishlari kiradi. 1.2 qurilish chizmalariga o‘lchamlar qo‘yish. qurilish chizmalarida o‘lchamlar mashinasozlik chizmalaridagiga o‘xshab millimetrlarda qo‘yiladi. lekin o‘lchamlarni santimetr va metrlarda, o‘lcham birligini ko‘rsatib yoki ko‘rsatmasdan qo‘yishga ham ruxsat etiladi. qurilish chizmalaridagi o‘lcham qo‘yishning o‘ziga xos xususiyatlaridan biri, ularning zanjirsimon qilib qo‘yilishi hamda takrorlanishidir, ya’ni o‘lchamlarni takror qo‘yishga ham ruxsat beriladi. o‘lcham …

3 / 20

uchinchisiga esa binoning gabarit o‘lchami, ya’ni ikki chetki o‘qlar orasidagi umumiy o‘lcham qo‘yiladi. devorlar va ustunlar o‘qlari shtrixpunktir chiziqlarda chiziladi (ularni ingichka tutash chiziqlarda ham chizish mumkin). ko‘pincha o‘q chiziqlar butun devor bo‘yicha to‘liq chilmasdan, chetdan 15 -20 mm uzoqlikda uzib qo‘yiladi. bo‘luvchi o‘qlar chetlariga diametri 8 -10 mm bo‘lgan aylanar chiziladi. ularning ichiga o‘qlarning belgilari qo‘yiladi. ko‘ndalang yo‘nalishdagi o‘qlar chapdan o‘nga qarab raqamlar bilan belgilanadi, bo‘ylama yo‘nalishdagi o‘qlar esa pastdan yuqoriga qarab bosh harflar bilan belgilanadi. o‘qlar orasidagi o‘lchamlar muhim ahamiyat kasb etadi, sababi ular qurilish boshlanishida qurilish maydoniga olib chiqiladigan o‘lchamlardir. bunday o‘lchamlarni joyiga olib chiqish binoni rejalash deyiladi.plan konturining ichida har bir xonaning uzunligi va kengligi, devor va to‘siqlarning qalinligi hamda eshik o‘rni o‘lchamlari beriladi. eshik o‘rni o‘lchamlari, unga eng yaqin bo‘lgan devorga bog‘lab qo‘yiladi. planda har bir xonaning maydoni kvadrat metrlarda ko‘rsatiladi. chizmadagi barcha raqamlarning o‘lchamlari bir xil, ya’ni taxminan 2, 5 -3, 0 mm bo‘lishi …

4 / 20

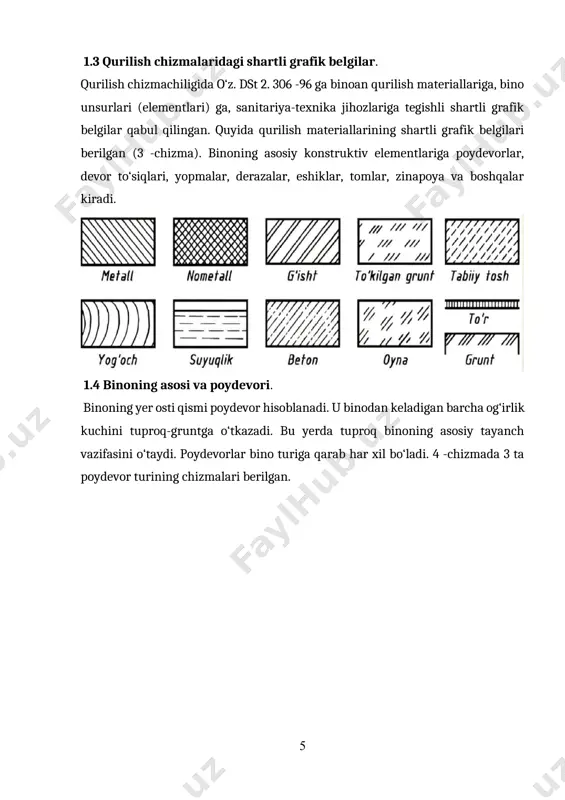

ozlariga tegishli shartli grafik belgilar qabul qilingan. quyida qurilish materiallarining shartli grafik belgilari berilgan (3 -chizma). binoning asosiy konstruktiv elementlariga poydevorlar, devor to‘siqlari, yopmalar, derazalar, eshiklar, tomlar, zinapoya va boshqalar kiradi. 1.4 binoning asosi va poydevori. binoning yer osti qismi poydevor hisoblanadi. u binodan keladigan barcha og‘irlik kuchini tuproq-gruntga o‘tkazadi. bu yerda tuproq binoning asosiy tayanch vazifasini o‘taydi. poydevorlar bino turiga qarab har xil bo‘ladi. 4 -chizmada 3 ta poydevor turining chizmalari berilgan. sokol poydevorning davomi hisoblanadi va u yerdan birinchi qavat asosigacha davom etadi. sokol devordan 10 -12 sm gacha chiqib turadi. ba’zi hollarda devordan 4 sm ichkariga kirib turishi ham mumkin (4 -chizma). devorlar kapital tashqi va kapital ichki, to‘siq (par devor) lar kabi ko‘rinishlarda bo‘ladi. devorlar yuqoridan tushadigan og‘irlikni poydevorga o‘tkazib beradi. bunday devorlar yuk ko‘taradigan yoki kapital devorlar deb ataladi. kapital devorlar yuk ko‘tarishdan tashqari to‘siq vazifasini ham o‘taydi (bino xonalarini obi-havo injiqliklari-qor, yomg‘ir, shamol va …

5 / 20

sh va binoni bezash maqsadida qilinadi. ular gishtdan yoki beton plitalardan qurilishi mumkin. karnizlarning juda xilma-xil bo‘lib, 5 -chizmada ularning 2 ta turi ko‘rsatilgan. yopmalar. ko‘p qavatli binolarda qavatlar orasidagi va chordoq bilan xona orasidagi gorizontal to‘siq. iar yopmalar deyiladi. yopmalarning ustki qismi tom yoki xona poli, ostki qismi esa xona shifti hisoblanib, ular turli xil konstruksiyalarda bajariladi 1.6 pol. sanoat binolarida pollar bevosita grunt (tuproq) ustiga qo‘yiladi (7 - a, b, d chizmalar). fuqaro binolarida grunt ustiga 218 -b chizmada ko‘rsatilganidek quriladi. ora yopmalarda pollar balkalar, lagalar yoki plitalar ustiga o‘rnatiladi tomlar. tom turli tabiat hodisalari (yog‘ingarchilik, quyosh nurlari, shamol) dan binoni saqlash uchun xizmat qiladi. tomlar bir, ikki, to‘rt nishabli bo‘lib, ularning nishabi tom yopiladigan materiallarga va mahalliy sharoitga bog‘liq (8 -a, b, d chizmalr). tomlarni yopish oldidan har xil konstruksiyalarda asoslar tayyorlanadi. shulardan bittasi 9 -chizmada ko‘rsatilgan. 1.7 zinapoya. ko‘p qavatli binolarda yuqori qavatlarga chiqish va tushish …
