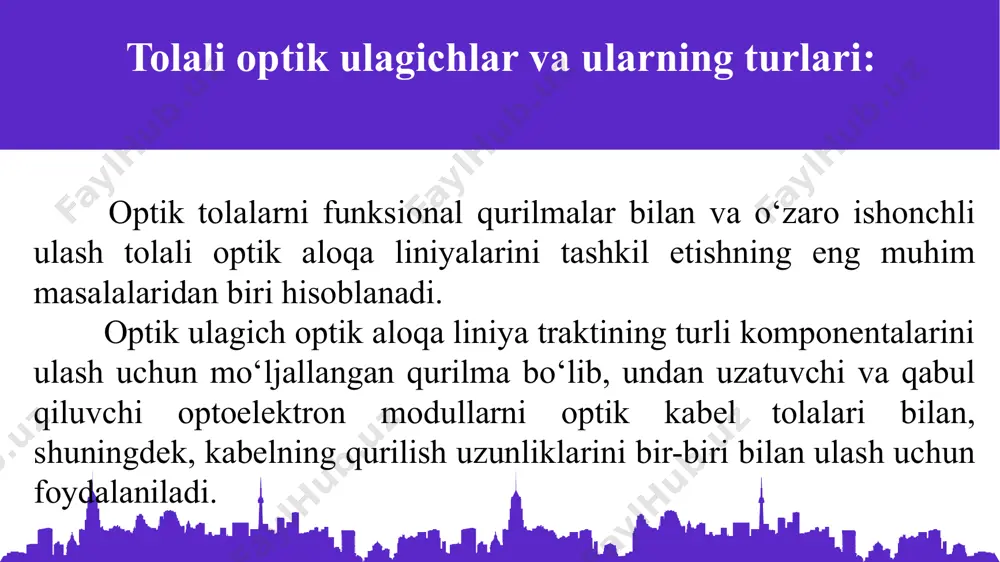

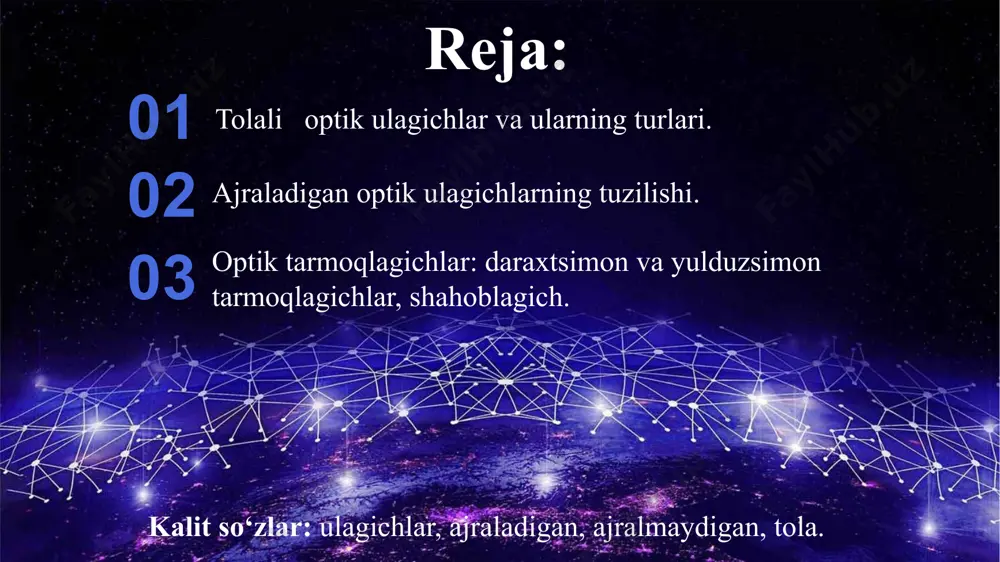

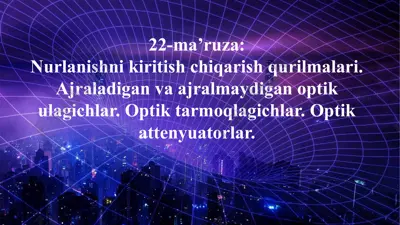

powerpoint presentation 22-ma’ruza: nurlanishni kiritish chiqarish qurilmalari. ajraladigan va ajralmaydigan optik ulagichlar. optik tarmoqlagichlar. optik attenyuatorlar. tolali optik ulagichlar va ularning turlari. 01 ajraladigan optik ulagichlarning tuzilishi.. 02 optik tarmoqlagichlar: daraxtsimon va yulduzsimon tarmoqlagichlar, shahoblagich. 03 reja: kalit so‘zlar: ulagichlar, ajraladigan, ajralmaydigan, tola. tolali optik ulagichlar va ularning turlari: optik tolalarni funksional qurilmalar bilan va o‘zaro ishonchli ulash tolali optik aloqa liniyalarini tashkil etishning eng muhim masalalaridan biri hisoblanadi. optik ulagich optik aloqa liniya traktining turli komponentalarini ulash uchun mo‘ljallangan qurilma bo‘lib, undan uzatuvchi va qabul qiluvchi optoelektron modullarni optik kabel tolalari bilan, shuningdek, kabelning qurilish uzunliklarini bir-biri bilan ulash uchun foydalaniladi. optik ulagichlarning ikki turi – ajralmaydigan va ajraladigan turlari mavjud. ajralmaydigan optik ulagichlar kabel tizimlarini doimiy montaj qilish joylarida qo‘llaniladi va bu turdagi ulash optik tolalarni o‘zaro payvandlash usuli bilan amalga oshiriladi. ajraladigan optik ulagichlar (ularni ko‘pincha konnektor deb ham ataladi) optik aloqa liniyalari komponentalarini ko‘p martalab ulash/ajratish …

2 / 22

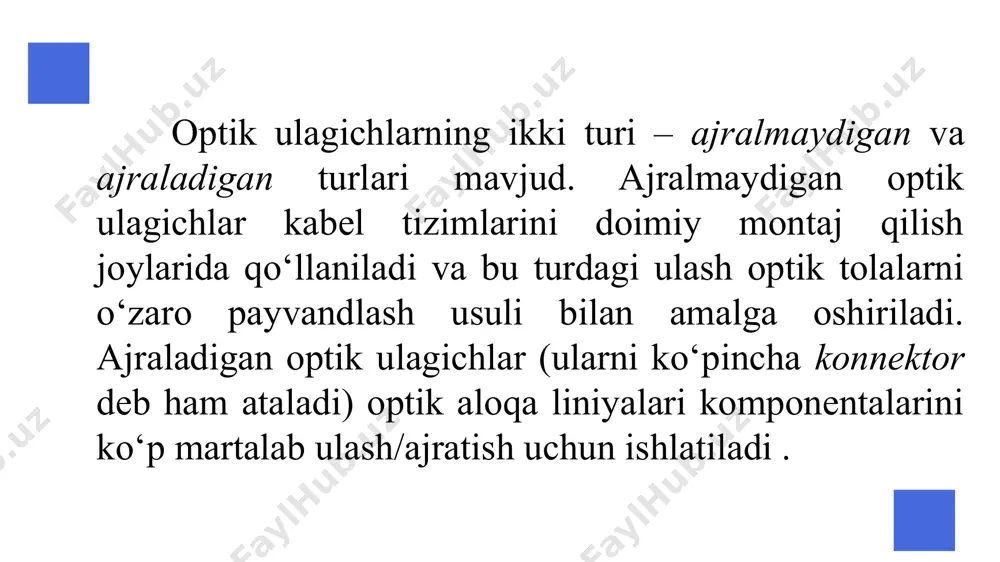

adi. ajraladigan optik ulagichlar (ularni ko‘pincha konnektor deb ham ataladi) optik aloqa liniyalari komponentalarini ko‘p martalab ulash/ajratish uchun ishlatiladi . optik ulagichlarning ikki turi – ajralmaydigan va ajraladigan turlari mavjud. ajralmaydigan optik ulagichlar kabel tizimlarini doimiy montaj qilish joylarida qo‘llaniladi va bu turdagi ulash optik tolalarni o‘zaro payvandlash usuli bilan amalga oshiriladi. ajraladigan optik ulagichlar (ularni ko‘pincha konnektor deb ham ataladi) optik aloqa liniyalari komponentalarini ko‘p martalab ulash/ajratish uchun ishlatiladi . optik ulagichlarning ikki turi – ajralmaydigan va ajraladigan turlari mavjud. ajralmaydigan optik ulagichlar kabel tizimlarini doimiy montaj qilish joylarida qo‘llaniladi va bu turdagi ulash optik tolalarni o‘zaro payvandlash usuli bilan amalga oshiriladi. ajraladigan optik ulagichlar (ularni ko‘pincha konnektor deb ham ataladi) optik aloqa liniyalari komponentalarini ko‘p martalab ulash/ajratish uchun ishlatiladi . amaliyotda ajraladigan optik ulagichlar optik kabelning ikki uchini uzatuvchi va qabul qiluvchi optoelektron modullarning asosiy elementlari – yorug‘lik manbai va fotoqabulqilgichlar bilan ulashda, ajralmaydigan optik ulagichlar esa, optik …

3 / 22

b ni tashkil etadi. bundan tashqari ajralmaydigan optik ulagichlar ulanishlarda aniq doimiylikni ta’minlaydi. 60% ajraladigan optik ulagichlarda esa, kiritiluvchi yo‘qotishlar sathi nisbatan katta. bu turdagi optik ulagichlardan, yuqorida qayd etilganidek, bir necha va ko‘plab marta ulash - ajratish taqazo etiladigan hollarda, masalan, kommutatsiya panellarida yoki optik kanallarni krosslash maqsadlarida foydalaniladi. agar biz ulovchi qurilmani almashtirishni istasak, unda buni ajralmaydigan optik ulagichlarga qaraganda ajraladigan optik ulagichlar orqali amalga oshirish qulay . optik ulagichlarning ikki turi – ajralmaydigan va ajraladigan turlari mavjud. ajralmaydigan optik ulagichlar kabel tizimlarini doimiy montaj qilish joylarida qo‘llaniladi va bu turdagi ulash optik tolalarni o‘zaro payvandlash usuli bilan amalga oshiriladi. ajraladigan optik ulagichlar (ularni ko‘pincha konnektor deb ham ataladi) optik aloqa liniyalari komponentalarini ko‘p martalab ulash/ajratish uchun ishlatiladi . 60% ajraladigan optik ulagichlarda esa, kiritiluvchi yo‘qotishlar sathi nisbatan katta. bu turdagi optik ulagichlardan, yuqorida qayd etilganidek, bir necha va ko‘plab marta ulash - ajratish taqazo etiladigan hollarda, masalan, …

4 / 22

ch (coupler)lar tolali optik tizimlarning eng muhim passiv elementlaridan biri hisoblanadi. ulardan yorug‘lik oqimlarini bir necha yo‘nalishlarga ajratish yoki birnecha oqimlarni bitta yo‘nalishga birlashtirish maqsadida foydalaniladi. odatda bitta optik kirish va bir necha optik chiqishdan iborat tarmoqlagich qurilmani splitter (cplitter) deb, ikki yoki undan ortiq optik kirishga va bitta optik chiqishga ega bo‘lgan tarmoqlagich qurilmani esa, kombayner (combiner) deb yuritiladi. splitterlarda yorug‘lik oqimini ikki yoki undan ortiq qurilmalarga va foydalanuvchilarga taqsimlash, kombaynerlardan esa, aksincha, bir necha qurilmalardan va foydalanuvchilardan kelayotgan nurlanish oqimini bitta yo‘nalish bo‘yicha yig‘ish maqsadlarida foydalaniladi. 15 daraxtsimon tuzilishli tarmoqlagich : daraxtsimon tuzilishli tarmoqlagich (tree coupler) yoki y –turdagi tarmoqlagich (tree coupler) bitta optik kirish va ikki yoki undan ortiq optik chiqishga ega bo‘lgan qurilma bo‘lib, u yorug‘lik oqimini bir necha tarmoqqa taqsimlash uchun qo‘llaniladi . odatda daraxtsimon tarmoqlagichlarda quvvat barcha chiqishlar orasida teng taqsimlanadi. daraxtsimon tarmoqlagichlarning hozirgi namunalarida optik chiqishlar soni 2 tadan 32 tagacha bo‘lishi mumkin. …

5 / 22

mbaynerlardan esa, aksincha, bir necha qurilmalardan va foydalanuvchilardan kelayotgan nurlanish oqimini bitta yo‘nalish bo‘yicha yig‘ish maqsadlarida foydalaniladi. 17 optik tarmoqlagichlar: optik tarmoqlagich (coupler)lar tolali optik tizimlarning eng muhim passiv elementlaridan biri hisoblanadi. ulardan yorug‘lik oqimlarini bir necha yo‘nalishlarga ajratish yoki birnecha oqimlarni bitta yo‘nalishga birlashtirish maqsadida foydalaniladi. odatda bitta optik kirish va bir necha optik chiqishdan iborat tarmoqlagich qurilmani splitter (cplitter) deb, ikki yoki undan ortiq optik kirishga va bitta optik chiqishga ega bo‘lgan tarmoqlagich qurilmani esa, kombayner (combiner) deb yuritiladi. splitterlarda yorug‘lik oqimini ikki yoki undan ortiq qurilmalarga va foydalanuvchilarga taqsimlash, kombaynerlardan esa, aksincha, bir necha qurilmalardan va foydalanuvchilardan kelayotgan nurlanish oqimini bitta yo‘nalish bo‘yicha yig‘ish maqsadlarida foydalaniladi. 18 daraxtsimon tuzilishli tarmoqlagich : shahoblagich (tap) daraxtsimon tarmoqlagichning bir turi bo‘lib, undan kirishdagi optik quvvatni bir necha chiqishlarga notekis taqsimlash uchun foydalaniladi . shahoblagichlarning 1x2, 1x3, 1x4, 1x5, 1x6, 1x8, 1x16, 1x32 tuzilishli turlari mavjud. bu turdagi tarmoqlagichlarda chiqish optik …
