laboratoriya mashg’uloti №3: pspice elektron sxemalarni modellashtirish dasturi interfeysi bilan tanishish

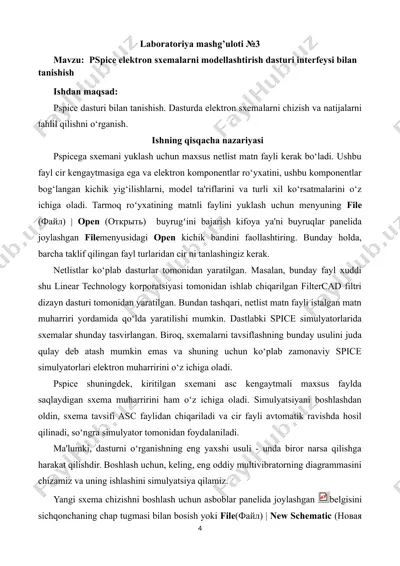

laboratoriya mashg’uloti №3 mavzu: pspice elektron sxemalarni modellashtirish dasturi interfeysi bilan tanishish ishdan maqsad: pspice dasturi bilan tanishish. dasturda elektron sxemalarni chizish va natijalarni tahlil qilishni o‘rganish. ishning qisqacha nazariyasi pspicega sxemani yuklash uchun maxsus netlist matn fayli kerak bo‘ladi. ushbu fayl cir kengaytmasiga ega va elektron komponentlar ro‘yxatini, ushbu komponentlar bog‘langan kichik yig‘ilishlarni, model ta'riflarini va turli xil ko‘rsatmalarini o‘z ichiga oladi. tarmoq roʻyxatining matnli faylini yuklash uchun menyuning file (файл) | open (открыть) buyrugʻini bajarish kifoya ya'ni buyruqlar panelida joylashgan filemenyusidagi open kichik bandini faollashtiring. bunday holda, barcha taklif qilingan fayl turlaridan cir ni tanlashin...
