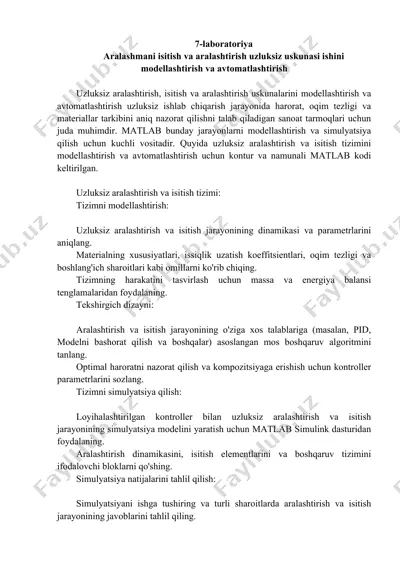

7-laboratoriya aralashmani isitish va aralashtirish uzluksiz uskunasi ishini modellashtirish va avtomatlashtirish uzluksiz aralashtirish, isitish va aralashtirish uskunalarini modellashtirish va avtomatlashtirish uzluksiz ishlab chiqarish jarayonida harorat, oqim tezligi va materiallar tarkibini aniq nazorat qilishni talab qiladigan sanoat tarmoqlari uchun juda muhimdir. matlab bunday jarayonlarni modellashtirish va simulyatsiya qilish uchun kuchli vositadir. quyida uzluksiz aralashtirish va isitish tizimini modellashtirish va avtomatlashtirish uchun kontur va namunali matlab kodi keltirilgan. uzluksiz aralashtirish va isitish tizimi: tizimni modellashtirish: uzluksiz aralashtirish va isitish jarayonining dinamikasi va parametrlarini aniqlang. materialning xususiyatlari, issiqlik uzatish koeffitsientlari, oqim tezligi va boshlang'ich sharoitlari kabi omillarni ko'rib chiqing. tizimning harakatini tasvirlash uchun massa va energiya balansi tenglamalaridan foydalaning. tekshirgich dizayni: aralashtirish va isitish jarayonining o'ziga xos talablariga (masalan, pid, modelni bashorat qilish va boshqalar) asoslangan mos boshqaruv algoritmini tanlang. optimal haroratni nazorat qilish va kompozitsiyaga erishish uchun kontroller parametrlarini sozlang. tizimni simulyatsiya qilish: loyihalashtirilgan kontroller bilan uzluksiz aralashtirish va isitish jarayonining simulyatsiya …

2 / 3

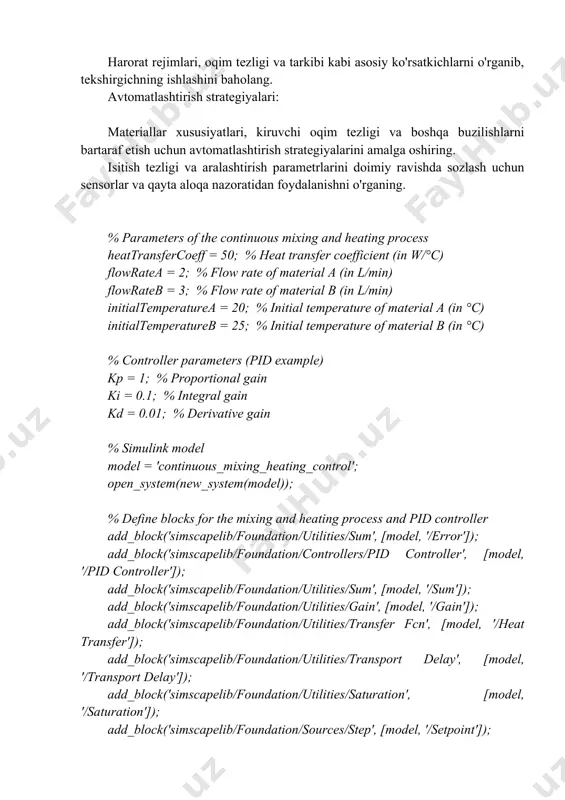

alga oshiring. isitish tezligi va aralashtirish parametrlarini doimiy ravishda sozlash uchun sensorlar va qayta aloqa nazoratidan foydalanishni o'rganing. % parameters of the continuous mixing and heating process heattransfercoeff = 50; % heat transfer coefficient (in w/°c) flowratea = 2; % flow rate of material a (in l/min) flowrateb = 3; % flow rate of material b (in l/min) initialtemperaturea = 20; % initial temperature of material a (in °c) initialtemperatureb = 25; % initial temperature of material b (in °c) % controller parameters (pid example) kp = 1; % proportional gain ki = 0.1; % integral gain kd = 0.01; % derivative gain % simulink model model = 'continuous_mixing_heating_control'; open_system(new_system(model)); % define blocks for the mixing and heating process and pid controller add_block('simscapelib/foundation/utilities/sum', [model, '/error']); add_block('simscapelib/foundation/controllers/pid controller', [model, '/pid controller']); add_block('simscapelib/foundation/utilities/sum', [model, '/sum']); add_block('simscapelib/foundation/utilities/gain', [model, '/gain']); add_block('simscapelib/foundation/utilities/transfer fcn', [model, '/heat transfer']); add_block('simscapelib/foundation/utilities/transport delay', [model, '/transport delay']); add_block('simscapelib/foundation/utilities/saturation', [model, '/saturation']); add_block('simscapelib/foundation/sources/step', …

3 / 3

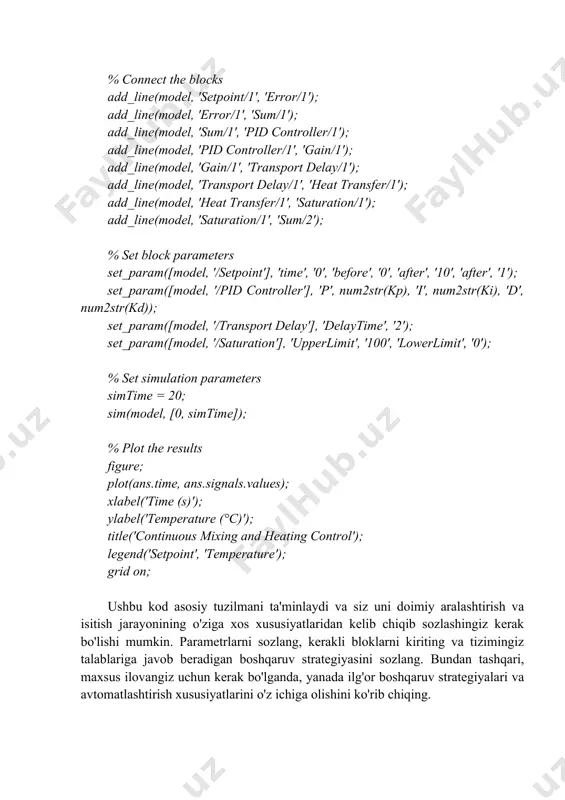

', num2str(ki), 'd', num2str(kd)); set_param([model, '/transport delay'], 'delaytime', '2'); set_param([model, '/saturation'], 'upperlimit', '100', 'lowerlimit', '0'); % set simulation parameters simtime = 20; sim(model, [0, simtime]); % plot the results figure; plot(ans.time, ans.signals.values); xlabel('time (s)'); ylabel('temperature (°c)'); title('continuous mixing and heating control'); legend('setpoint', 'temperature'); grid on; ushbu kod asosiy tuzilmani ta'minlaydi va siz uni doimiy aralashtirish va isitish jarayonining o'ziga xos xususiyatlaridan kelib chiqib sozlashingiz kerak bo'lishi mumkin. parametrlarni sozlang, kerakli bloklarni kiriting va tizimingiz talablariga javob beradigan boshqaruv strategiyasini sozlang. bundan tashqari, maxsus ilovangiz uchun kerak bo'lganda, yanada ilg'or boshqaruv strategiyalari va avtomatlashtirish xususiyatlarini o'z ichiga olishini ko'rib chiqing.
