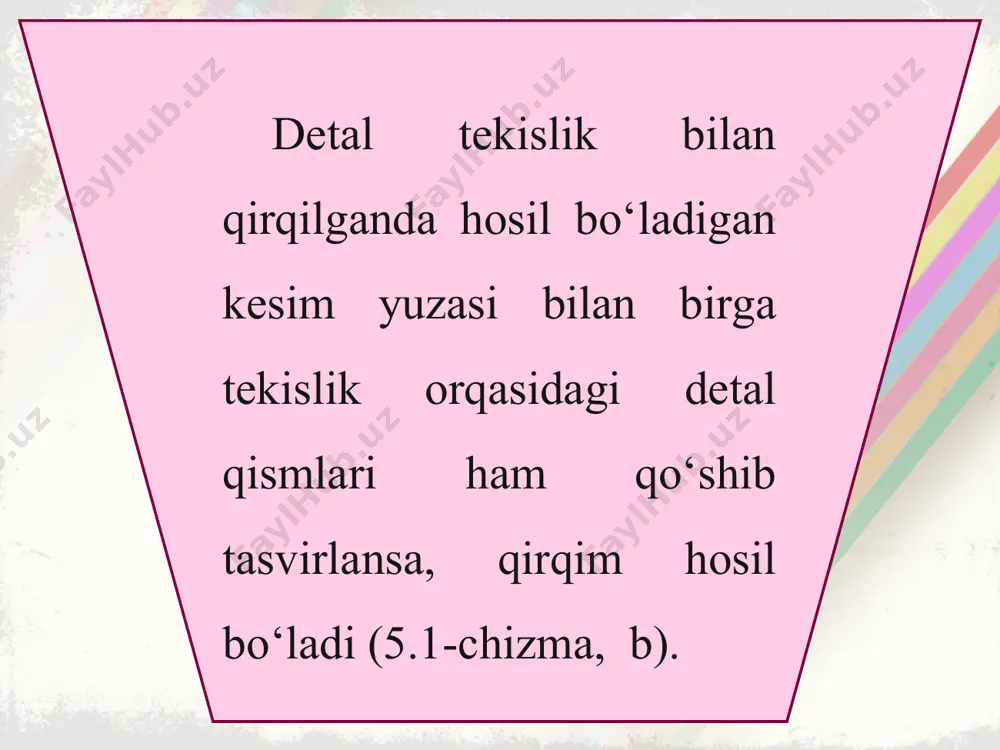

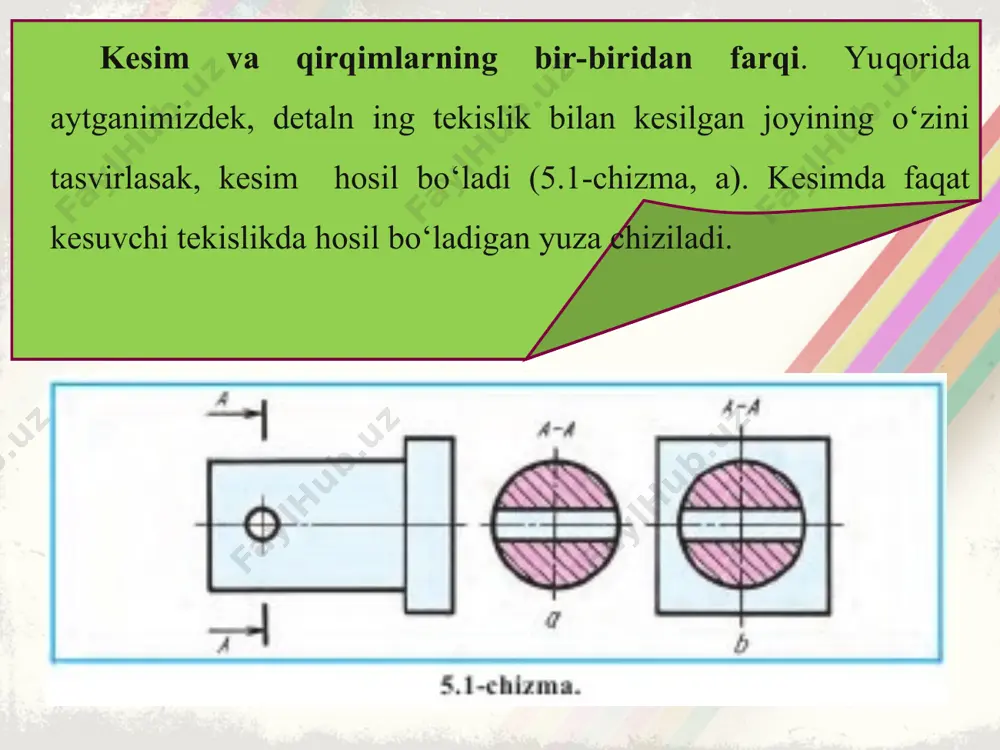

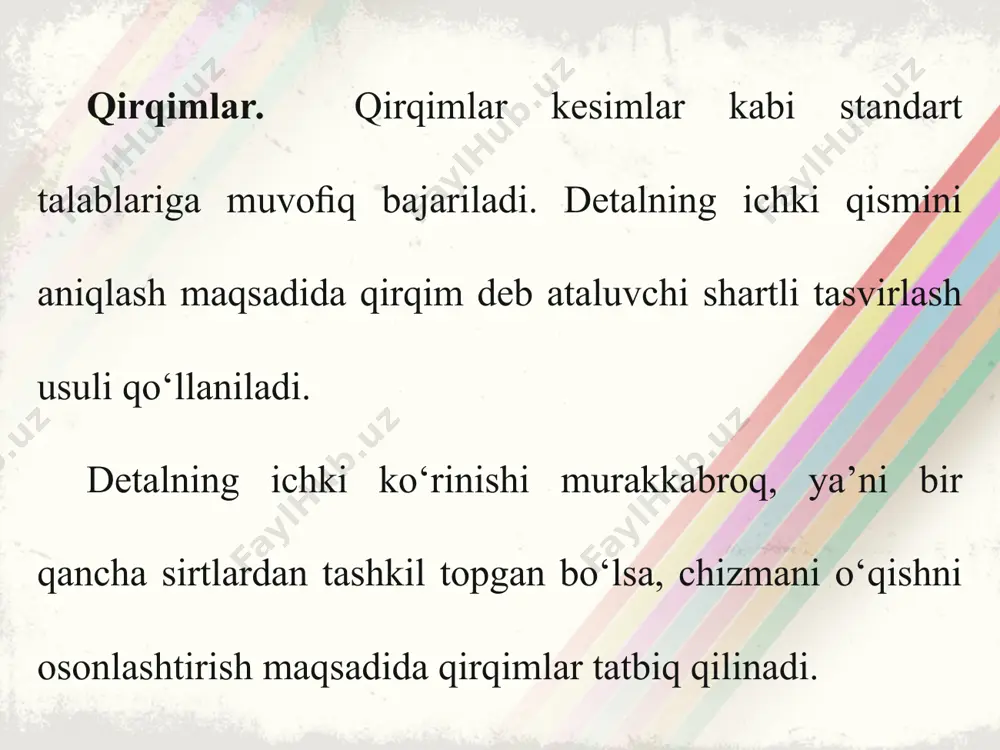

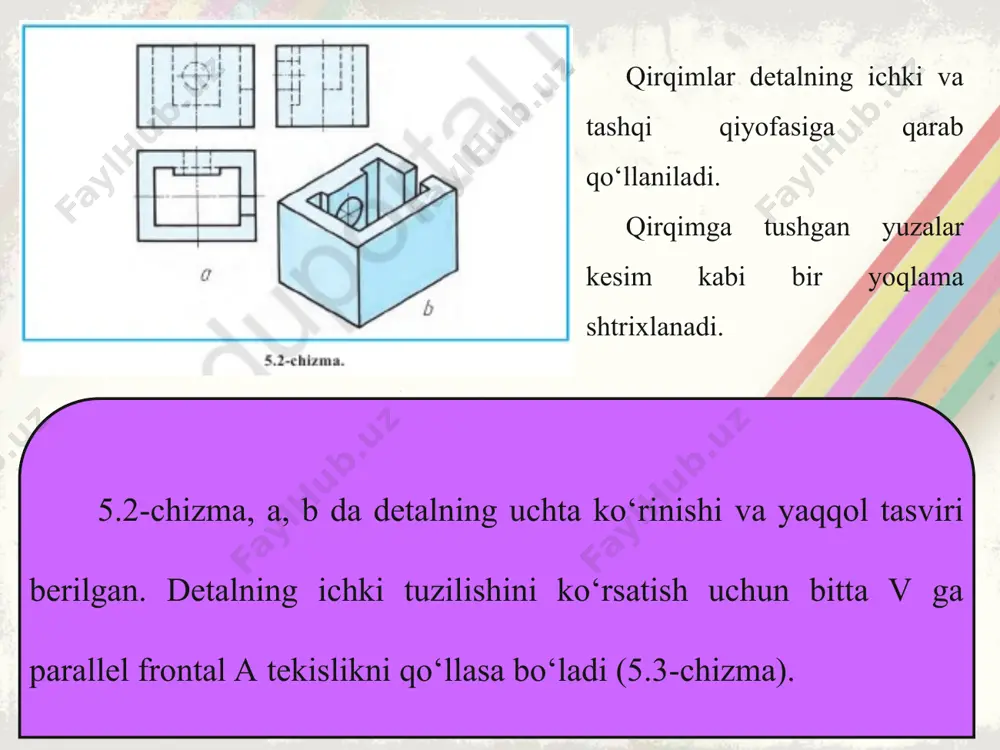

1659381502.ppt www.arxiv.uz 9-sinf tasviriy san’at darsligi asosida 5-6-mavzu: 5-§. qirqimlar 6-§. qirqim turlari * kesim va qirqimlarning bir-biridan farqi. yuqorida aytganimizdek, detaln ing tekislik bilan kesilgan joyining o‘zini tasvirlasak, kesim hosil bo‘ladi (5.1-chizma, a). kesimda faqat kesuvchi tekislikda hosil bo‘ladigan yuza chiziladi. detal tekislik bilan qirqilganda hosil bo‘ladigan kesim yuzasi bilan birga tekislik orqasidagi detal qismlari ham qo‘shib tasvirlansa, qirqim hosil bo‘ladi (5.1-chizma, b). qirqimlar. qirqimlar kesimlar kabi standart talablariga muvoﬁq bajariladi. detalning ichki qismini aniqlash maqsadida qirqim deb ataluvchi shartli tasvirlash usuli qo‘llaniladi. detalning ichki ko‘rinishi murakkabroq, ya’ni bir qancha sirtlardan tashkil topgan bo‘lsa, chizmani o‘qishni osonlashtirish maqsadida qirqimlar tatbiq qilinadi. qirqimlar detalning ichki va tashqi qiyofasiga qarab qo‘llaniladi. qirqimga tushgan yuzalar kesim kabi bir yoqlama shtrixlanadi. 5.2-chizma, a, b da detalning uchta ko‘rinishi va yaqqol tasviri berilgan. detalning ichki tuzilishini ko‘rsatish uchun bitta v ga parallel frontal a tekislikni qo‘llasa bo‘ladi (5.3-chizma). shunda detalning to‘g‘ri burchakli o‘yilgan joyi …

w ga parallel qilib o‘tkazilgan. shunda detalning chapdan ko‘rinishida ichi to‘liq ko‘rinadi (bu yerda c tekislik izi va c–c shartli ravishda ko‘rsatilgan). * qirqim qo‘llanilgan chizmaga e’tibor berilsa, detalning ichki tuzilishini tasvirlovchi shtrix chiziqlar o‘chirilgan (6.2- va 6.3- chizmalarga q.). uning o‘rniga kontur chiziq chiziladi. qirqimda kesuvchi tekislik izi detalning simmetriya o‘qi orqali o‘tsa, u tasvirlanmaydi. 5.3- va 6.1-chizmalarda kesuvchi tekislik detalning turli joylaridan o‘tgan holatdagi qirqimning belgilanishi ko‘rsatilgan. * detalning shakli murakkabroq bo‘lsa va uning ichki tuzilishini bitta ko‘rinishda qirqib ko‘rsatishning imkoniyati bo‘lmasa, boshqa ko‘rinishlarida ham qirqim qo‘llaniladi. 6.3-chizmadagi detalning uchala ko‘rinishida ham qirqim qo‘llanilgan. a–a orqali frontal qirqim, b–b yordamida gorizontal qirqim bajarilgan. bu yerda kesuvchi tekislik izlari detalning simmetriya o‘qi orqali o‘tmaganligi uchun ular a–a va b–b tarzida ko‘rsatilgan. shu chizmada proﬁl qirqim belgilanmagan, chunki uni qirquvchi proﬁl tekislik detalning simmetr iya o‘qi tekisligi orqali o‘tgan. ko‘pincha, detalning ichki ko‘rinishini bitta kesuvchi tekislik orqali ko‘rsatib bo‘lmaydi. bunday …
