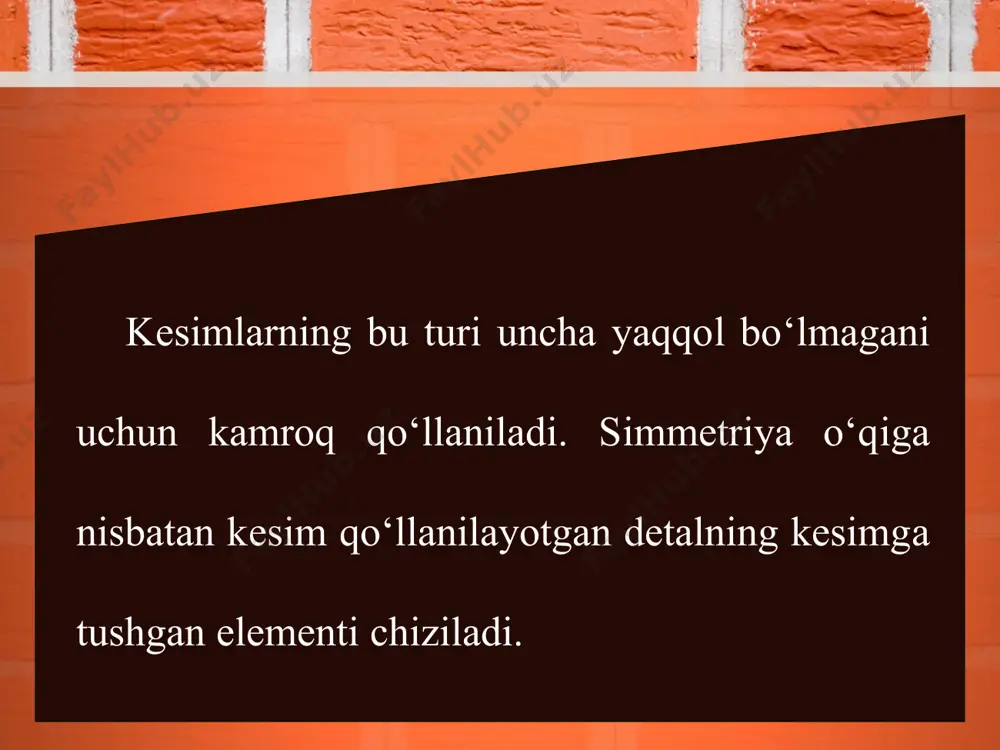

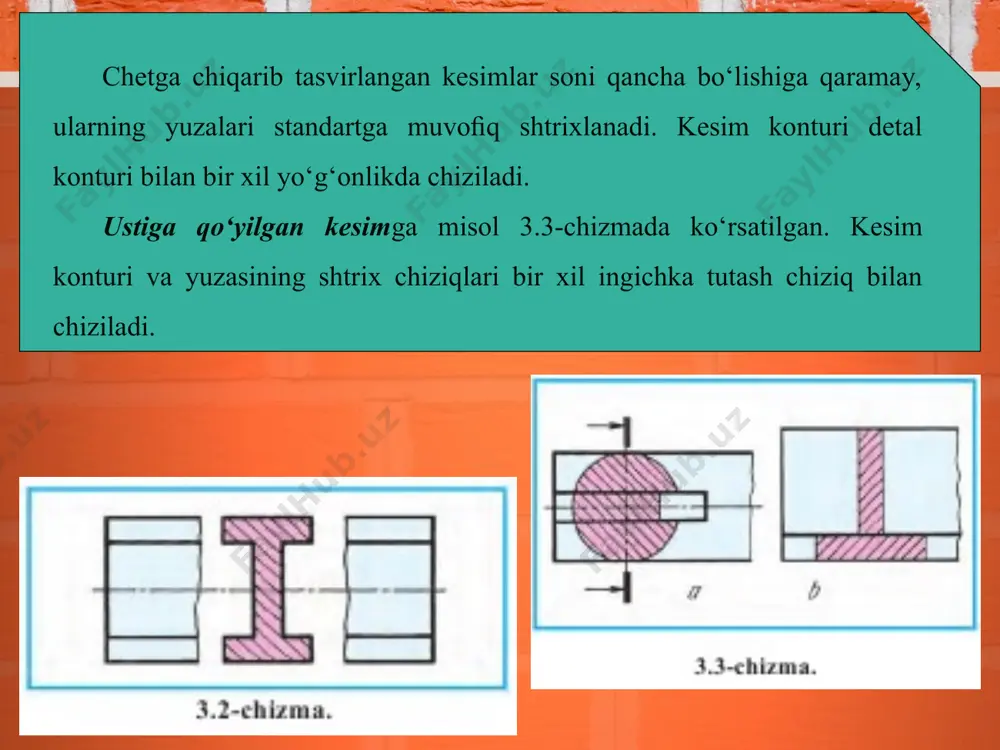

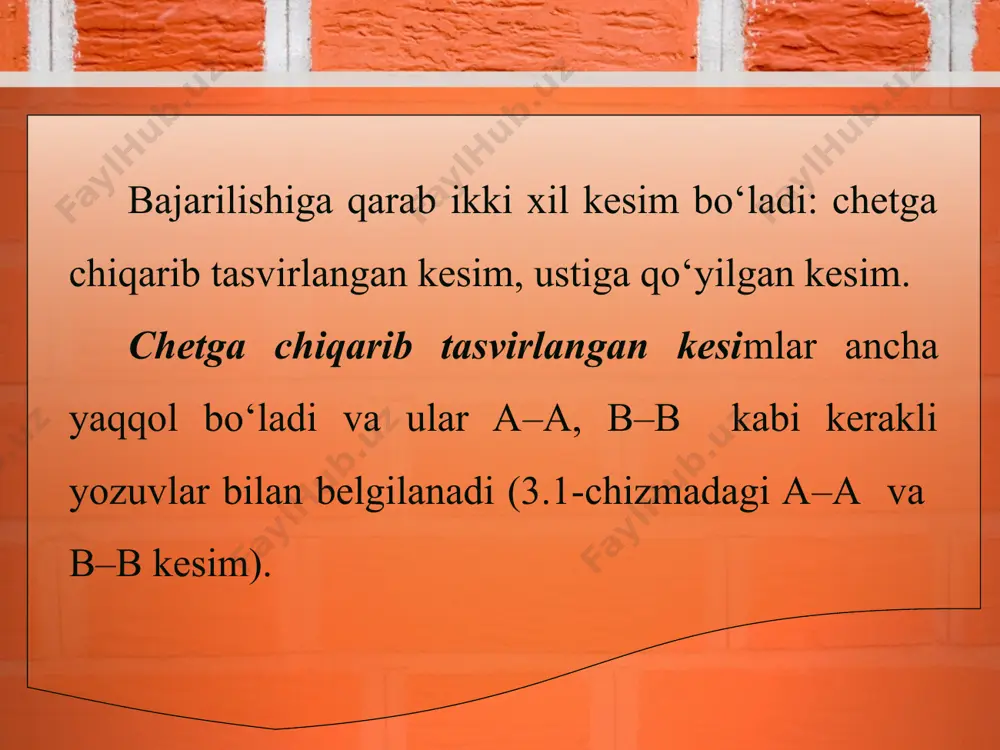

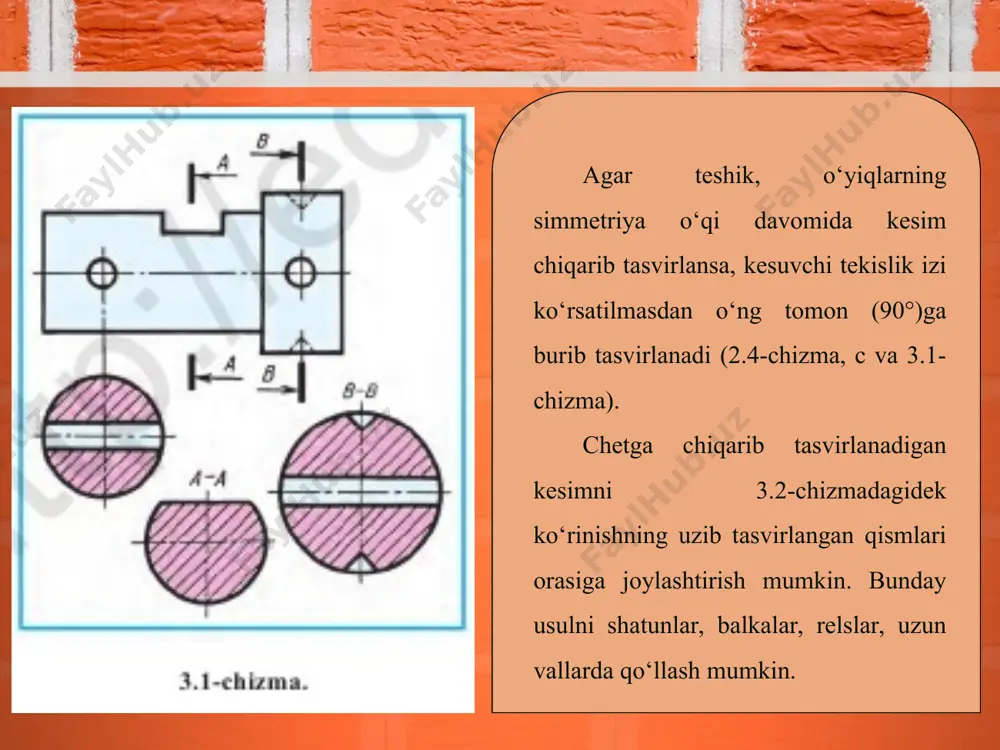

1659381490.ppt www.arxiv.uz 9-sinf tasviriy san’at darsligi asosida 3-4-mavzu: * bajarilishiga qarab ikki xil kesim bo‘ladi: chetga chiqarib tasvirlangan kesim, ustiga qo‘yilgan kesim. chetga chiqarib tasvirlangan kesimlar ancha yaqqol bo‘ladi va ular a–a, b–b kabi kerakli yozuvlar bilan belgilanadi (3.1-chizmadagi a–a va b–b kesim). * agar teshik, o‘yiqlarning simmetriya o‘qi davomida kesim chiqarib tasvirlansa, kesuvchi tekislik izi ko‘rsatilmasdan o‘ng tomon (90°)ga burib tasvirlanadi (2.4-chizma, c va 3.1-chizma). chetga chiqarib tasvirlanadigan kesimni 3.2-chizmadagidek ko‘rinishning uzib tasvirlangan qismlari orasiga joylashtirish mumkin. bunday usulni shatunlar, balkalar, relslar, uzun vallarda qo‘llash mumkin. chetga chiqarib tasvirlangan kesimlar soni qancha bo‘lishiga qaramay, ularning yuzalari standartga muvoﬁq shtrixlanadi. kesim konturi detal konturi bilan bir xil yo‘g‘onlikda chiziladi. ustiga qo‘yilgan kesimga misol 3.3-chizmada ko‘rsatilgan. kesim konturi va yuzasining shtrix chiziqlari bir xil ingichka tutash chiziq bilan chiziladi. kesimlarning bu turi uncha yaqqol bo‘lmagani uchun kamroq qo‘llaniladi. simmetriya o‘qiga nisbatan kesim qo‘llanilayotgan detalning kesimga tushgan elementi chiziladi. kesimga tushgan shponka …

chiq va yopiq joylar bo‘ladi. detal shakli qanday bo‘lishidan qat’i nazar, kesimga tushgan joydagi chuqurcha, o‘yiq, teshiklar silindr yoki konussimon, ya’ni aylanish sirtiga ega bo‘lsa, kesimning aylana konturi yopiq, boshqa holatlarda ochiq tasvirlanadi. * masalan, 2.1- с–с va 3.1-chizma в–в lardagi kesimlarning aylana konturlari yopiq. 3.1-chizma, a–a da silindr prizmasimon sirt bilan kesilgani uchun uning kesilgan joyi ko‘rsatilmagan. * 3.3-chizma, a dagi ustiga qo‘yilgan kesimda ham shponka ariqchasi prizmasimon sirt bo‘lgani uchun kesim konturidagi aylana qismi ochiq qoldirilgan (2.1-chizma, a – a, 2.3-chizma, a – a, 4.1-chizma, a – a larga qaralsin). * kesimga o‘lchamlar qo‘yish. 4.1-chizmada shponka ariqchasi kesimiga o‘lchamlarning qo‘yilishi ko‘rsatilgan. ariqchaning chuqurligini detal konturidan o‘lchanishiga ahamiyat bering. buning uchun aylana simmetriya o‘qigacha ingichka chiziqda davom ettiriladi. * * 4.2-chizma, a da val kesimlari a–a, b–b, c–c, d–d, e–e, f–f lar orqali belgilangan. ularga mos keladigan kesimlarni 1, 2, 3, 4, 5, 6 lar ichidan izlab toping va …
