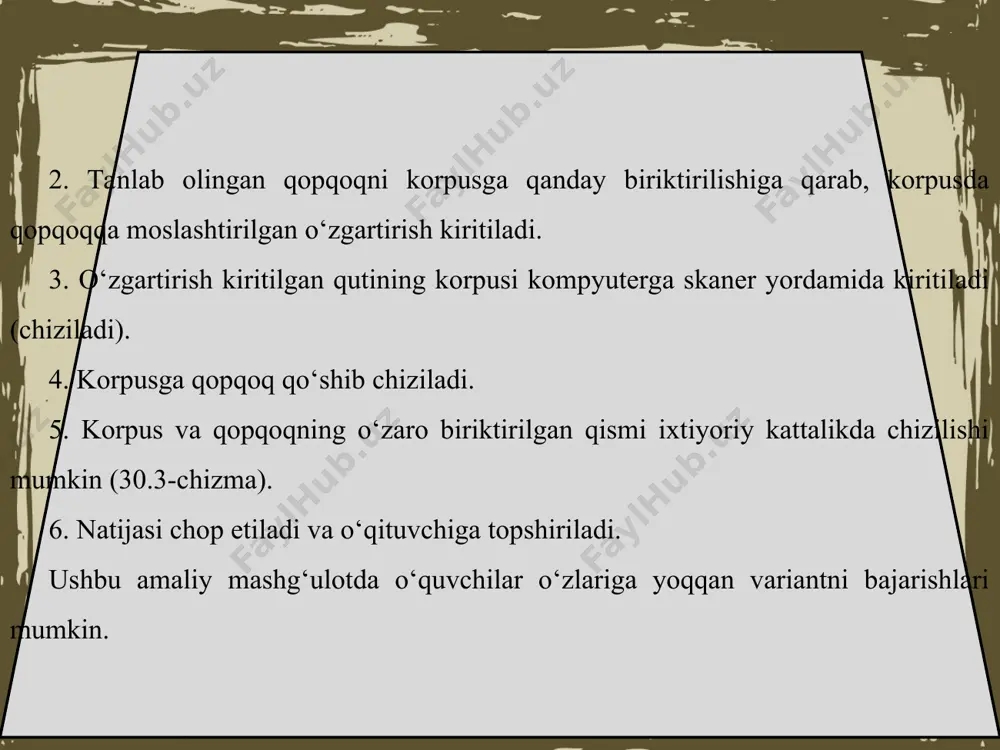

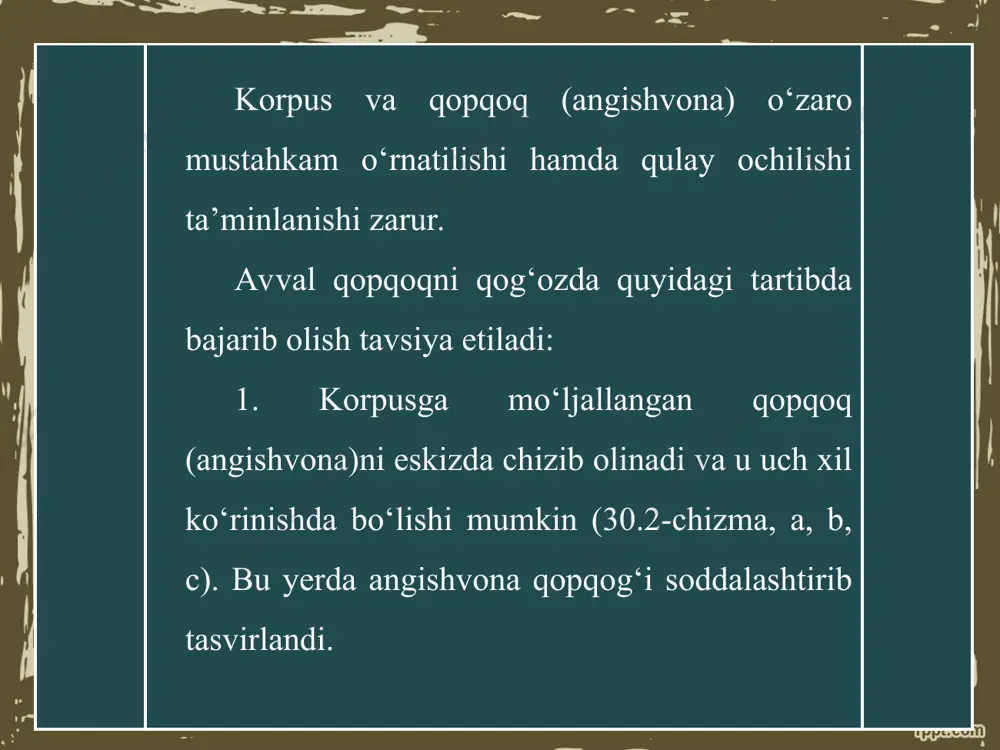

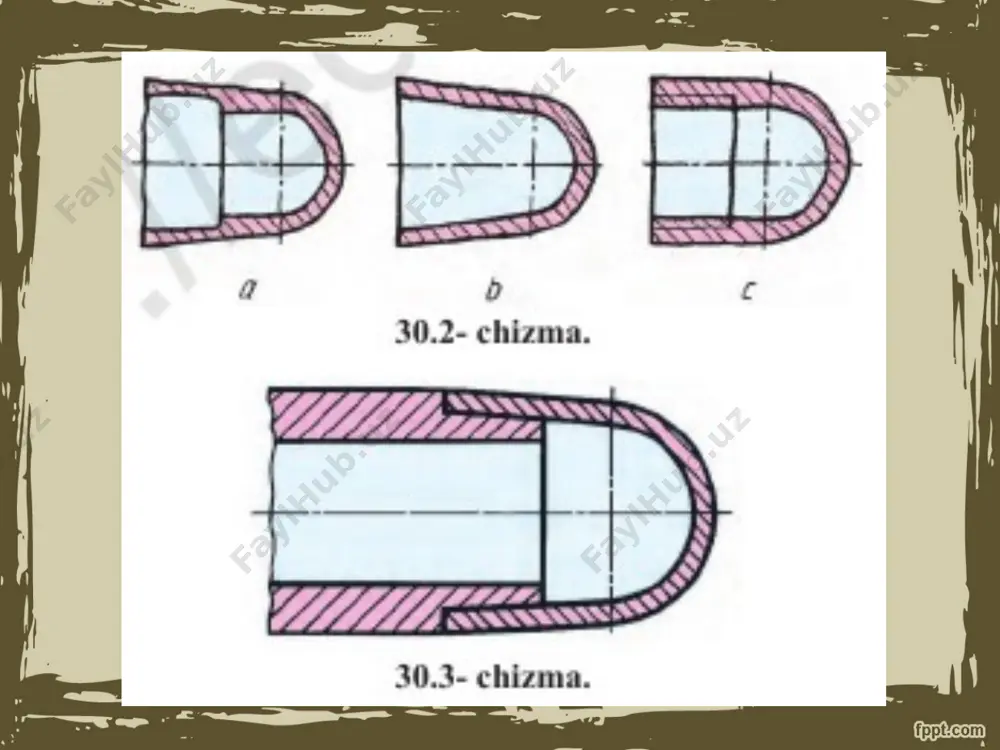

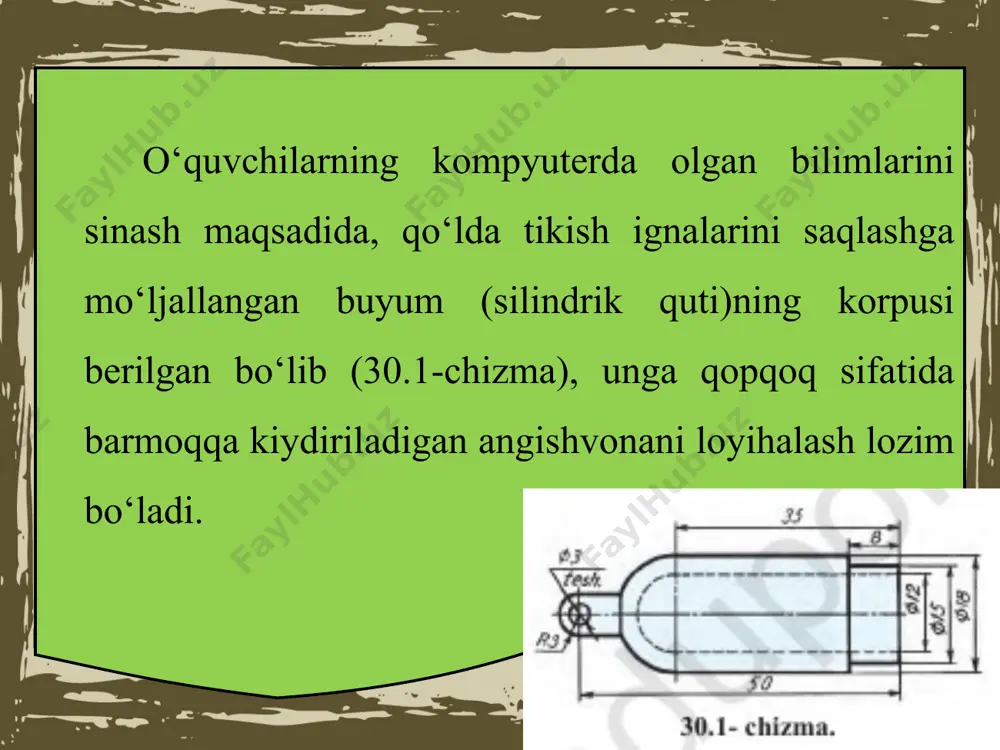

1659381711.ppt www.arxiv.uz 9-sinf tasviriy san’at darsligi asosida 30-31-mavzu: 31-§. qurilish chizmalari. binoning plani. qirqimi va fasadi o‘quvchilarning kompyuterda olgan bilimlarini sinash maqsadida, qo‘lda tikish ignalarini saqlashga mo‘ljallangan buyum (silindrik quti)ning korpusi berilgan bo‘lib (30.1-chizma), unga qopqoq sifatida barmoqqa kiydiriladigan angishvonani loyihalash lozim bo‘ladi. korpus va qopqoq (angishvona) o‘zaro mustahkam o‘rnatilishi hamda qulay ochilishi ta’minlanishi zarur. avval qopqoqni qog‘ozda quyidagi tartibda bajarib olish tavsiya etiladi: 1. korpusga mo‘ljallangan qopqoq (angishvona)ni eskizda chizib olinadi va u uch xil ko‘rinishda bo‘lishi mumkin (30.2-chizma, a, b, c). bu yerda angishvona qopqog‘i soddalashtirib tasvirlandi. 2. tanlab olingan qopqoqni korpusga qanday biriktirilishiga qarab, korpusda qopqoqqa moslashtirilgan o‘zgartirish kiritiladi. 3. o‘zgartirish kiritilgan qutining korpusi kompyuterga skaner yordamida kiritiladi (chiziladi). 4. korpusga qopqoq qo‘shib chiziladi. 5. korpus va qopqoqning o‘zaro biriktirilgan qismi ixtiyoriy kattalikda chizilishi mumkin (30.3-chizma). 6. natijasi chop etiladi va o‘qituvchiga topshiriladi. ushbu amaliy mashg‘ulotda o‘quvchilar o‘zlariga yoqqan variantni bajarishlari mumkin. 31-§. qurilish chizmalari. binoning plani. …

ish chizmalarining o‘ziga xos tomonlari bor. qurilish chizmalari shartli graﬁ k belgilarida (31.1-chizma) chiziladi (o‘zdst 2.305–2003). qurilishda, asosan, loyiha chizmalari ga binoan ish tashkil qilinadi. www.arxiv.uz loyiha topshirig‘i asosida texnik loyiha chizmalari ishlab chiqiladi: qurilish uchastkas ining bosh plani; binoning plani; qirqimlari; fasadlari. bosh plan. bosh plan asosiy loyiha hujjati hisoblanadi va u landshaft dizayni talabiga muvoﬁq loyihalanadi. unda ajratilgan obyekt hududining shakli, binolarning joylashuvi, hududning boshqa hudud bilan va bosh ko‘chaga qanday tutashganligi ko‘rsatiladi. bosh planda shimol (sh) va janub (j) ni, shamolning ko‘proq esish tomonini ko‘rsatuvchi belgilar qo‘yiladi. 31.2-chizmada maktab uchastkasining bosh plani tasvirlangan. qurilish chizmalarida, asosan, plan, fasad, qirqimlar tasvirlanadi. 31.3-chizma, a da h da plan, v da fasad, w da qirqimlar hosil bo‘lishi ko‘rsatilgan. 31.3-chizma, b da obidaning plani, fasadi va qirqimi tasvirlangan. binoning plani. binoning plani deb uning gorizontal tekislikdagi tasviriga aytiladi. unda xonaning deraza tokchalaridan biroz yuqoriroqdan ﬁkran o‘tkazilgan tekislik bilan qirqilganda hosil bo‘ladigan …

noning qirqimi. qirqim deb, binoning proﬁl tekislikdagi vertikal qirqimiga aytiladi. unda binoning devorlari konstruksiyasi va xonalarning balandliklari, poydevor, ko‘p qavatli binolarda zinaxona, birinchi qavat poli, qavatlara ro yopma, chordoq va uning yopmasi, karniz, tomning nishablari ko‘rsatiladi. binoning balandlik o‘lchamlari, yer sathining belgisi, pol, xona balandliklari, karniz, shift, tomning balandlik belgilari qo‘yiladi. zinaxonadagi zina maydonchalari, zina pillapoyalari, eshik, derazalarning o‘rnilari tasvirlanadi. poydevorning chuqurligi, shakli va boshqalar ko‘rsatiladi. 32.1-chizma, c da 1–1 va 32.2-chizma, c da 1–1 qirqim tasvirlangan. binoning fasadi. binoning olddan qirqim qo‘llanilmagan tasviri fasad deyiladi. fasadlarni bino plani va qirqimiga qarab tasvirlash qabul qilingan. fasadda binoning old tomonidan tashqi ko‘rinishi tasvirlanadi. fasadda yer sathi, deraza, eshik, tom va boshqa balandliklar belgilari qo‘yilishi mumkin (32.1-chizma, b va 32.2-chizma) qurilish chizmalarida kichraytirish masshtablari qo‘llaniladi. bosh planlari m 1 : 500 yoki m l : 1000 da chiziladi. binolarning katta va kichikligiga qarab ular m l : 100 yoki m l : …
