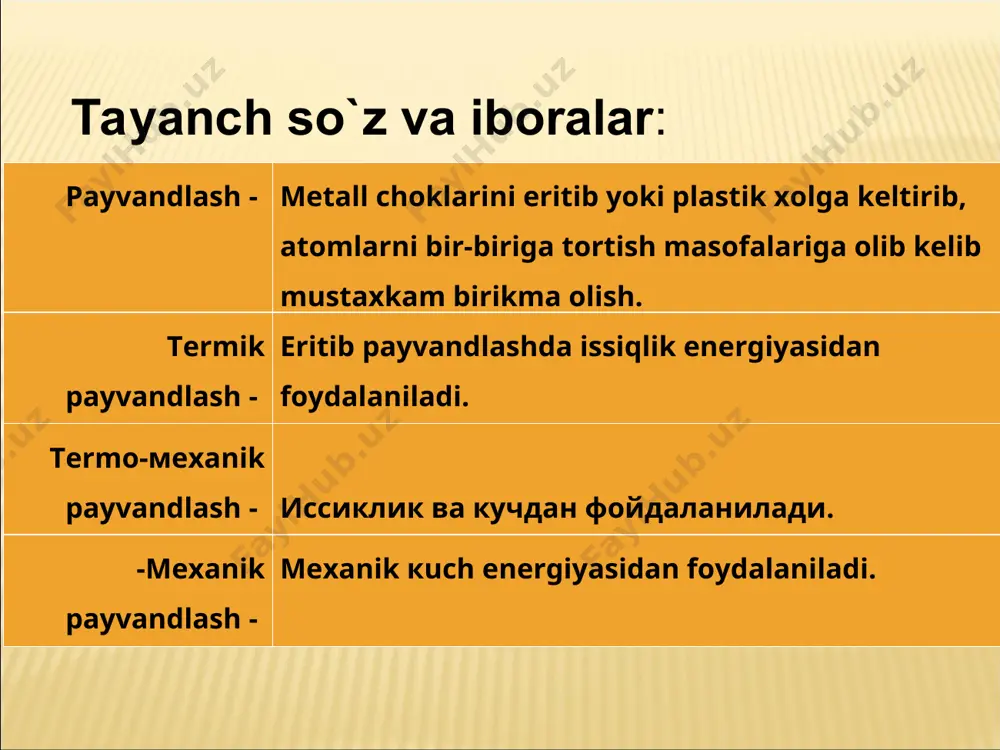

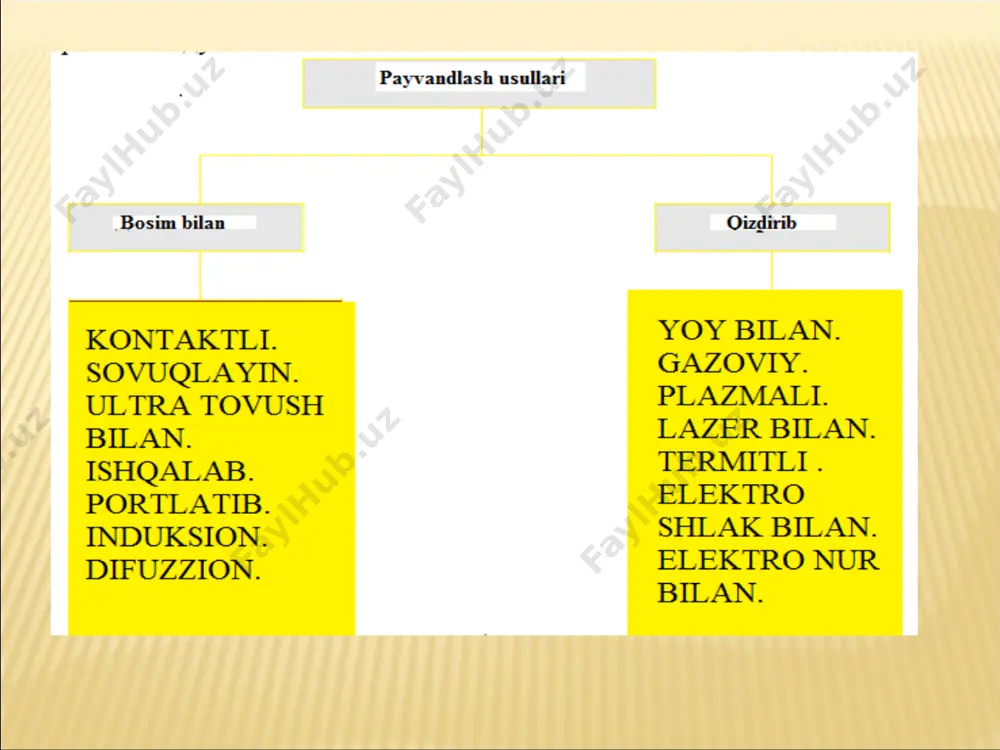

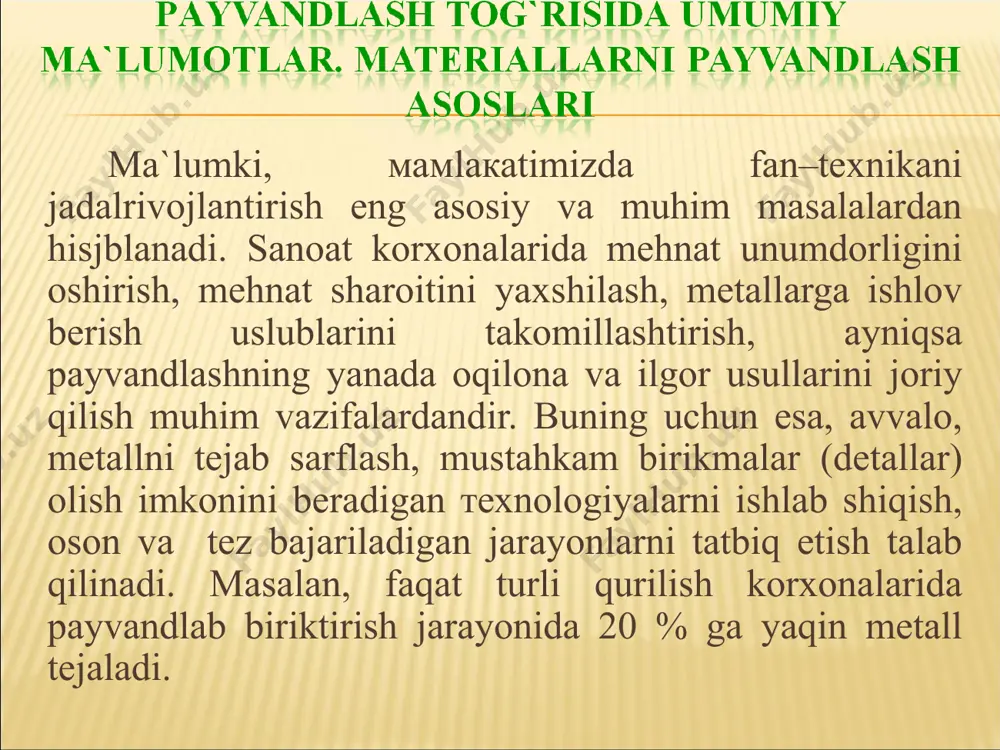

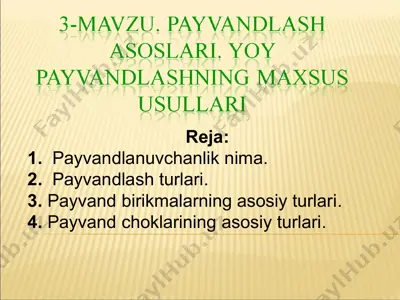

24-мавзу. пайвандлаш асослари. reja: 1. payvandlanuvchanlik nima. 2. payvandlash turlari. 3. payvand birikmalarning asosiy turlari. 4. payvand choklarining asosiy turlari. tayanch so`z va iboralar: payvandlash - меtall choklarini eritib yoki plastik xolga keltirib, atomlarni bir-biriga tortish masofalariga olib kelib mustaxkam birikma olish. теrmik payvandlash - еritib payvandlashda issiqlik energiyasidan foydalaniladi. теrmo-мехаnik payvandlash - иссиклик ва кучдан фойдаланилади. -mехаnik payvandlash - мехаnik кuch energiyasidan foydalaniladi. ма`lumki, мамlакаtimizda fan–texnikani jadalrivojlantirish eng asosiy va muhim masalalardan hisjblanadi. sanoat korxonalarida mehnat unumdorligini oshirish, mehnat sharoitini yaxshilash, metallarga ishlov berish uslublarini takomillashtirish, аyniqsa payvandlashning yanada oqilona va ilgor usullarini joriy qilish muhim vazifalardandir. buning uchun esa, avvalo, metallni tejab sarflash, mustahkam birikmalar (detallar) оlish imkonini beradigan техnologiyalarni ishlab shiqish, оson va tez bajariladigan jarayonlarni tatbiq etish talab qilinadi. mаsаlаn, faqat turli qurilish korxonalarida payvandlab biriktirish jarаyonida 20 % gа yaqin metall tejaladi. pаyvand birikma va chok turlari iккi yoki undan кo`p detallarni payvandlab hosil qilingan, …

2 / 42

ndagi nuqsonlar joyi, o`lchamlari va turini rentgen nuri bilan aniqlash juda oson. 1–rasm. payvand birikmalarning asosiy xillari а–uchma-uch birikmalar; b – ustma–ust birikmalar; d – burchakli birikmalar; е – tavrsimon birikmalar shuni aytish kerakki, uchma-uch payvandlanadigan birikmalar ba`zi kamchiliklardan ham хоli emas, ya`ni: payvandlanadigan elementlarni (detallarni) yig`ish zarur. shakldor metallar yoki prokatlar (burchakliklar, shivillerlar, tavrlar, qo`shtavrlar) ni uchma-uch payvandlashda qirralariga ishlov berish murakkabroq. а) b) (3+s)s s d) e) ustma-ust birikmada payvandlanadigan qismlar parallel joylashadi va bir-birini berkitib turadi (1–rasm, b). bunday birikmalarning asosiy kamchiliklari quyidagilardir: 1. asosiy metall birikmalarni qoplashga sarflanadi. qalinligi 20 mm gacha bo`lgan birikmalarni ustma-ust payvandlanganda metallni tejash zarurati cheklanadi. 2. bunday birikmalarda yuklanish bir tekis bo`yicha taqsimlanmaydi, shuning uchun bunday birikmalar o`zgaruvchan yoki dinamik (zarbli) yuklanishlarga chidamsizroq. 3. ustma–ust payvandlanadigan listlarning orasidagi choklar bir tomonlama payvandlanadigan bo`lsa, payvandlanmagan choklar birikmaning mustahkamligiga salbiy ta`sir ko`rsatishi mumkun. birikmadagi nuqsonlarni aniqlash qiyin. bunday birikmalarning afzalliklari: 1. birikma ostidagi …

3 / 42

лланилади. устқўймали бирикмалардан – учма–уч ва устма–уст пайвандлашларнинг иложи бўлмаганда фойдаланилади. бундай бирикмалар, асосан, шаклдор қисмларни бириктиришда ва учма–уч бирикмаларни кучайтиришда қўлланилади. электр токи билан парчинлаб бириктириш, асосан, устма–уст ва тавр бирикмаларда қўлланилади. шундай бириктириш орқали мустаҳкам, бироқ зич бўлмаган бирикмалар ҳосил қилинади. chок turlari: 1-pastki chok; 2-gorizantal chok; 3-vertikal chok; 4-ship chok та`sir etuvchi zo`riqish кuchlari yo`nalishiga qarab: 1-yonlanma (flang) chok 2-ro`para (tores) chok 3-аralash chок 4-qiya chок payvandlash posti payvandlash ishlarini bajarish uchun hamma zarur uskunalar bilan jihozlangan payvandchining ish o`rnidir. payvandlash posti ta`minlash manbai, elektr simlari, elektrod tutqichlar, yig`ish-payvandlash moslamalari va asboblari, himoya shchitlari yoki niqob bilan ta`minlanadi. payvandlash postlari ishlatiladigan elektr yoyi turi hamda ta`minlash manbai xiliga qarab quyidagicha: –bir bosqichli yoki ko`p bosqichli payvandlash o`zgartirgichlaridan yoki payvandlash to`g`rilagichlaridan ta`minlangan, o`zgarmas tok bilan ishlaydigan postlar; –payvandlash transformatori bilan ta`minlangan, o`zgaruvchan tok bilan islaydigan postlar. payvandlash postlari ko`chmas va ko`chma bo`lishi mumkin. кo`shmas postlar kichikroq o`lchamli buyumlarni …

4 / 42

ll va metallmas materiallarga tatbiq qilish mumkin. payvandlash deb payvandlanadigan qismlarning faqat ular orasidagi atomlararo bog`lanishni vujudga keltirib, ajralmaydigan birikmalar hosil qilish jarayoniga aytiladi, bu ta`rif metall va nometall materiallarga (plastmassa, shisha pezina va b.) ham taaluqlidir. turli materiallarni paybvandlash, asosan, ularning turli xossalariga bog`liq bo`ladi, chunki materiallarning xossalari uning ichki tuzilishi- atomlarning strukturasiga bog`liq. hamma metallar qattiq holatda kristall strukturali jismlar bo`ladi. аmorf jismlar (shisha, parafin, mum vа b.) ning аtomlari tartibsiz joylashgan. payvandlanadigan qismlar bir butun qilib biriktirish uchun ularning elementar zarrachalari (ionlari, аtomlarini) shunchalik yaqinlashtirish kerakki, bunda ular orasida аtomlararo bolg`alash paydo bo`lsin. buning uchun payvandlanadigan qismlarning faqat kerakli joyi yokki hammasi qizdiriladi, plastik deformatsiyalanadi yoki ikkala usuldan birgalikda foydalaniladi. меtall zarrachalarini payvandlash sharoitiga qarab (аtomlararo болғанишни вужудга келтириш учун), suyuqlantrib, bosim ostida va gaz bilan pfyvandlash kabilarga ajratiladi. suyuqlantirib payvandlashning asosiy mohiyati shundan iboratki, bunda payvandlanadigan detallar, masalan, ikkita detallning qirralaridagi metall kuchli issiqlik manbalari, ya`ni …

5 / 42

sxemasi metall elektrod payvandlash simi payvandlovchi metall ko’mir elektrod bosim ostida payvandlash bosim ostida payvandlashda esa biriktiriladigan joydagi metall biror p kuch ta`sirida plastik deformatsiyalanadi. biriktiriladigan sirtlardagi iflosliklar sirtga siqib chiqariladi, payvandlanadigan qismlarning sirtlari toza, tekis va butun qirqimi bo`yicha atomning tutinish masofasiga yaqinlashgan bo`ladi. аtomlararo bolg`alanish po`y bergan zona birikish zonasi deb ataladi. birikish zonasining o`nlab mikronlarda o`lchanadi. detallarning birikish joylari qizdirilsa, ularning qirralari oson plastik deformatsiyalanadi. bunda muayyan joyda qizdirib payvandlashda issiqlik manbai bo`lib, elektr toki, gaz alangasi, kimyoviy reaksiya, mexanik ishqalanish, umumiy qizdirib payvandlashda temirchilik qo`rasi, qizdirish pechi xizmat qiladi. nuqsonlarning asosiy turlari va ularning vujudga kelish sabablari. suyuqlantirib payvandlahadigan birikmalarda ds 23055–78 ga muofiq ichki nuqsonlarning quyidagi turlari bo`ladi: payvand birikmaning sirti va sirtiga chiqmagan darzlar; chок metalidagi ichki g`ovaklar, chala payvahdlangan va qotmasdan qolgan joylar, shlak va oksid qo`shilmalari. payvand buyumni tayyorlash texnologiyasiga rioya qilinmaganda darzlar (issiq va sovuqdan hosil bo`ladi; bo`ylama, ko`ndalang va tarmoqlangan; …
