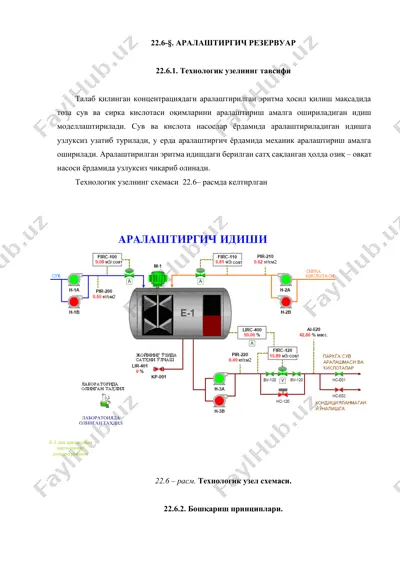

22.6-§. аралаштиргич резервуар 22.6.1. технологик узелнинг тавсифи талаб қилинган концентрациядаги аралаштирилган эритма ҳосил қилиш мақсадида тоза сув ва сирка кислотаси оқимларини аралаштириш амалга ошириладиган идиш моделлаштирилади. сув ва кислота насослар ёрдамида аралаштириладиган идишга узлуксиз узатиб турилади, у ерда аралаштиргич ёрдамида механик аралаштириш амалга оширилади. аралаштирилган эритма идишдаги берилган сатҳ сақланган ҳолда озиқ – овқат насоси ёрдамида узлуксиз чиқариб олинади. технологик узелнинг схемаси 22.6– расмда келтирлган лаборатоияда олинган таҳлил е-1 дан аралашмада кислотанинг концентрацияси 22.6 – расм. технологик узел схемаси. 22.6.2. бошқариш принциплари. аралаштириш тизимини бошқариш масаласи асбоб-ускунани хпвфсизлик ва самарали фойдаланиш талабларига мувофиқ технологик жараённи юритишдан иборат. сув н – 1а (н – 1в) насос ёрдамида е – 1 аралаштиргич идишга ҳайдалади. сирка кислотаси шу идишнинг ўзига н – 2а (н – 2в) насос ёрдамида ҳайдалади. ҳар бир оқимнинг берилган сарфини мос равишда сув ва кислота линияларидаги fv– 100 ва fv – 110 клапанлар ёрдамида firc – 100 ва firc– …

2 / 8

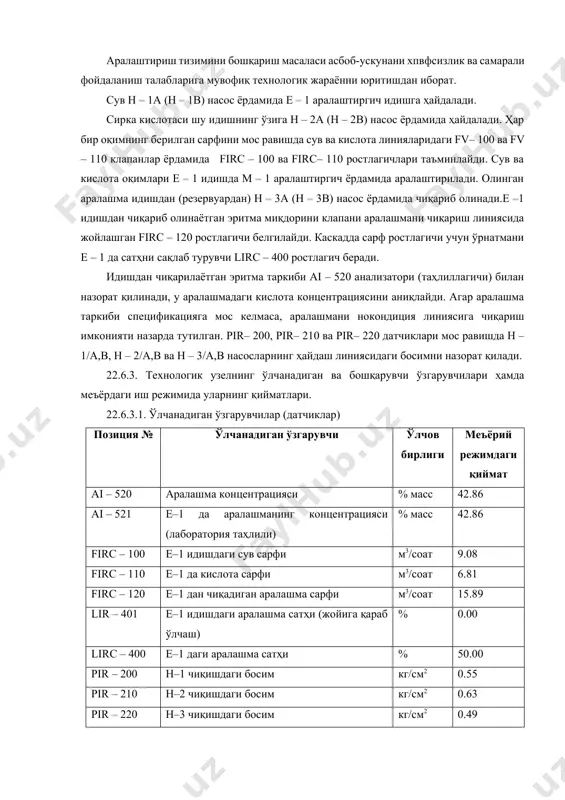

иган ва бошқарувчи ўзгарувчилари ҳамда меъёрдаги иш режимида уларнинг қийматлари. 22.6.3.1. ўлчанадиган ўзгарувчилар (датчиклар) позиция № ўлчанадиган ўзгарувчи ўлчов бирлиги меъёрий режимдаги қиймат ai – 520 аралашма концентрацияси % масс 42.86 ai – 521 е–1 да аралашманинг концентрацияси (лаборатория таҳлили) % масс 42.86 firc – 100 е–1 идишдаги сув сарфи м3/соат 9.08 firc – 110 е–1 да кислота сарфи м3/соат 6.81 firc – 120 е–1 дан чиқадиган аралашма сарфи м3/соат 15.89 lir – 401 е–1 идишдаги аралашма сатҳи (жойига қараб ўлчаш) % 0.00 lirc – 400 е–1 даги аралашма сатҳи % 50.00 pir – 200 н–1 чиқишдаги босим кг/см2 0.55 pir – 210 н–2 чиқишдаги босим кг/см2 0.63 pir – 220 н–3 чиқишдаги босим кг/см2 0.49 эслатма. ai – 521 датчиги аралашма концентрациясининг лаборатория таҳлилини имитациялайди. технологик узелнинг меъёрдаги ишлаш режимида ai – 521 датчигининг кўрсатишлари экранга чиқарилмайди. уларни кўриш учун колба тасвири туширилган тугмачага сичқонча билан чертинг. 22.6.3.2. аналогли …

3 / 8

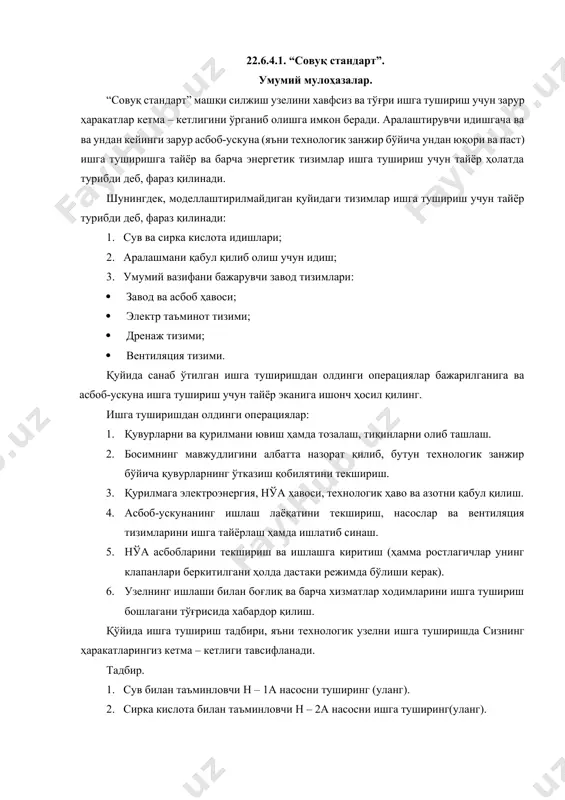

заҳира насоси ўчир 22.6.4. стандарт талаблар 22.6.4.1. “совуқ стандарт”. умумий мулоҳазалар. “совуқ стандарт” машқи силжиш узелини хавфсиз ва тўғри ишга тушириш учун зарур ҳаракатлар кетма – кетлигини ўрганиб олишга имкон беради. аралаштирувчи идишгача ва ва ундан кейинги зарур асбоб-ускуна (яъни технологик занжир бўйича ундан юқори ва паст) ишга туширишга тайёр ва барча энергетик тизимлар ишга тушириш учун тайёр ҳолатда турибди деб, фараз қилинади. шунингдек, моделлаштирилмайдиган қуйидаги тизимлар ишга тушириш учун тайёр турибди деб, фараз қилинади: 1. сув ва сирка кислота идишлари; 2. аралашмани қабул қилиб олиш учун идиш; 3. умумий вазифани бажарувчи завод тизимлари: · завод ва асбоб ҳавоси; · электр таъминот тизими; · дренаж тизими; · вентиляция тизими. қуйида санаб ўтилган ишга туширишдан олдинги операциялар бажарилганига ва асбоб-ускуна ишга тушириш учун тайёр эканига ишонч ҳосил қилинг. ишга туширишдан олдинги операциялар: 1. қувурларни ва қурилмани ювиш ҳамда тозалаш, тиқинларни олиб ташлаш. 2. босимнинг мавжудлигини албатта назорат қилиб, бутун технологик занжир …

4 / 8

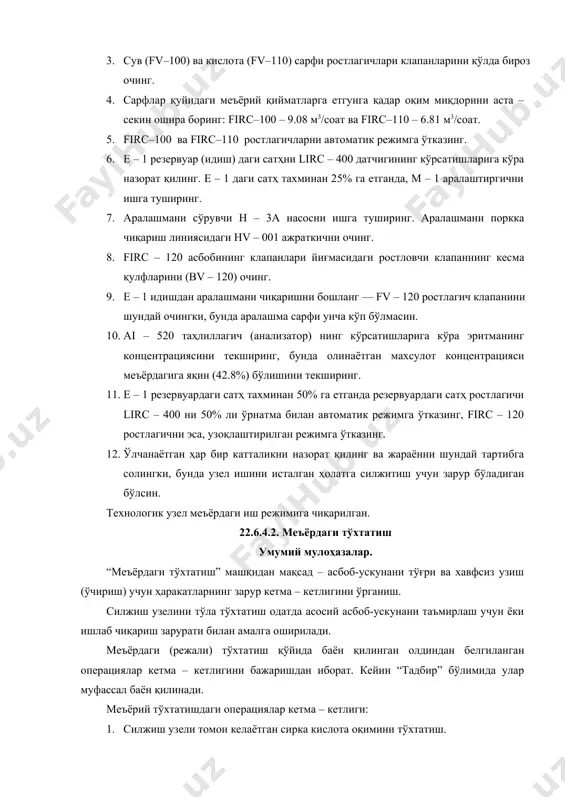

– секин ошира боринг: firc–100 – 9.08 м3/соат ва firc–110 – 6.81 м3/соат. 5. firc–100 ва firc–110 ростлагичларни автоматик режимга ўтказинг. 6. е – 1 резервуар (идиш) даги сатҳни lirc – 400 датчигининг кўрсатишларига кўра назорат қилинг. е – 1 даги сатҳ тахминан 25% га етганда, м – 1 аралаштиргични ишга туширинг. 7. аралашмани сўрувчи н – 3а насосни ишга туширинг. аралашмани поркка чиқариш линиясидаги hv – 001 ажраткични очинг. 8. firc – 120 асбобининг клапанлари йиғмасидаги ростловчи клапаннинг кесма қулфларини (вv – 120) очинг. 9. е – 1 идишдан аралашмани чиқаришни бошланг — fv – 120 ростлагич клапанини шундай очингки, бунда аралашма сарфи унча кўп бўлмасин. 10. ai – 520 таҳлиллагич (анализатор) нинг кўрсатишларига кўра эритманинг концентрациясини текширинг, бунда олинаётган махсулот концентрацияси меъёрдагига яқин (42.8%) бўлишини текширинг. 11. е – 1 резервуардаги сатҳ тахминан 50% га етганда резервуардаги сатҳ ростлагичи lirc – 400 ни 50% ли ўрнатма билан автоматик …

5 / 8

сиз ишлаши учун тизимни тайёрлаб қўйиш. тадбир. 1. аралаштиргич резервуарни тўхтатишни бошлаш тўғрисида технологик занжир бўйича (силжиш узелигача ва ундан кейин) операторларни хабардор қилиб қўйинг. 2. сарф ростлагичлари firc – 110 ва firc – 100 ни дастаки режимга ўтказинг. мос равишда fv – 110 ва fv – 100 ростлагичларнинг клапанларини беркита бориб, сирка кислота ва сув оқимларини аста – секин ва тенг миқдорда нолгача камайтиринг. 3. сув ва сирка кислота оқимлари нольгача камайганда, н – 1а ва н – 2а насосларни ўчиринг. 4. lirc – 400 сатҳ ростлагич ўрнатилган қийматини аста – секин, қадам ба қадам 5% гача камайтира боринг. резервуардаги сатҳ 25% бўлганда, м – 1 аралаштиргични ўчиринг. 5. аралашма сарфи ростлагич firc – 120 ни дастаки режимга ўтказинг. 6. lirc – 400 датчикнинг кўрсатишларини кузатинг. е – 1 даги сатҳ 0% гача пасайганда бу резервуарнинг бўшаганини англатади. аралашма сарфи ростлагичи fv – 120 нинг клапанини беркитинг. 7. н …
