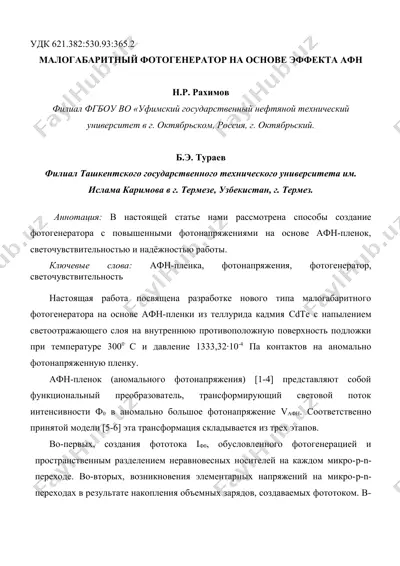

§ 5 удк 621.382:530.93:365.2 малогабаритный фотогенератор на основе эффекта афн н.р. рахимов филиал фгбоу во «уфимский государственный нефтяной технический университет в г. октябрьском, россия, г. октябрьский. б.э. тураев филиал ташкентского государственного технического университета им. ислама каримова в г. термезе, узбекистан, г. термез. аннотация: в настоящей статье нами рассмотрена способы создание фотогенератора с повышенными фотонапряжениями на основе афн-пленок, светочувствительностью и надёжностью работы. ключевые слова: афн-пленка, фотонапряжения, фотогенератор, светочувствительность настоящая работа посвящена разработке нового типа малогабаритного фотогенератора на основе афн-пленки из теллурида кадмия cdte с напылением светоотражающего слоя на внутреннюю противоположную поверхность подложки при температуре 3000 с и давление 1333,32∙10-4 па контактов на аномально фотонапряженную пленку. афн-пленок (аномального фотонапряжения) [1-4] представляют собой функциональный преобразователь, трансформирующий световой поток интенсивности ф0 в аномально большое фотонапряжение vафн. соответственно принятой модели [5-6] эта трансформация складывается из трех этапов. во-первых, создания фототока iф0, обусловленного фотогенерацией и пространственным разделением неравновесных носителей на каждом микро-p-n-переходе. во-вторых, возникновения элементарных напряжений …

2 / 4

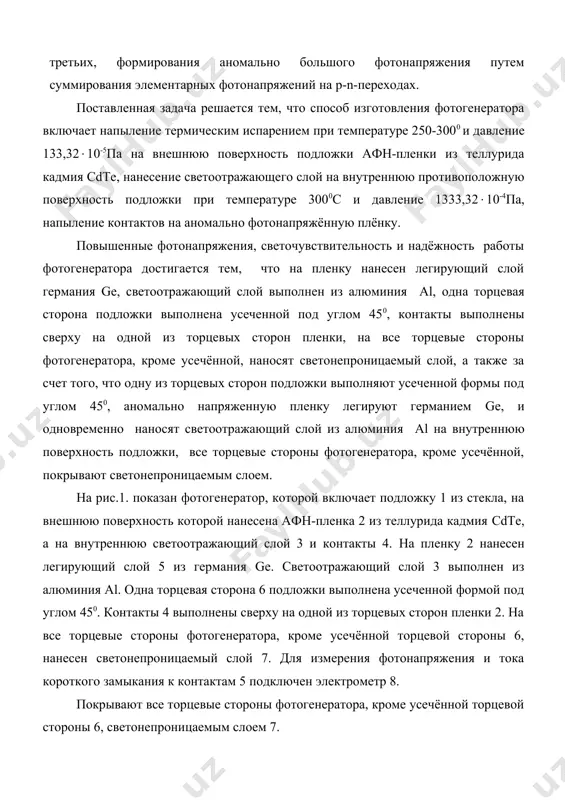

нную плёнку. повышенные фотонапряжения, светочувствительность и надёжность работы фотогенератора достигается тем, что на пленку нанесен легирующий слой германия ge, светоотражающий слой выполнен из алюминия al, одна торцевая сторона подложки выполнена усеченной под углом 450, контакты выполнены сверху на одной из торцевых сторон пленки, на все торцевые стороны фотогенератора, кроме усечённой, наносят светонепроницаемый слой, а также за счет того, что одну из торцевых сторон подложки выполняют усеченной формы под углом 450, аномально напряженную пленку легируют германием ge, и одновременно наносят светоотражающий слой из алюминия al на внутреннюю поверхность подложки, все торцевые стороны фотогенератора, кроме усечённой, покрывают светонепроницаемым слоем. на рис.1. показан фотогенератор, которой включает подложку 1 из стекла, на внешнюю поверхность которой нанесена афн-пленка 2 из теллурида кадмия cdte, а на внутреннюю светоотражающий слой 3 и контакты 4. на пленку 2 нанесен легирующий слой 5 из германия ge. светоотражающий слой 3 выполнен из алюминия al. одна торцевая сторона 6 подложки выполнена …

3 / 4

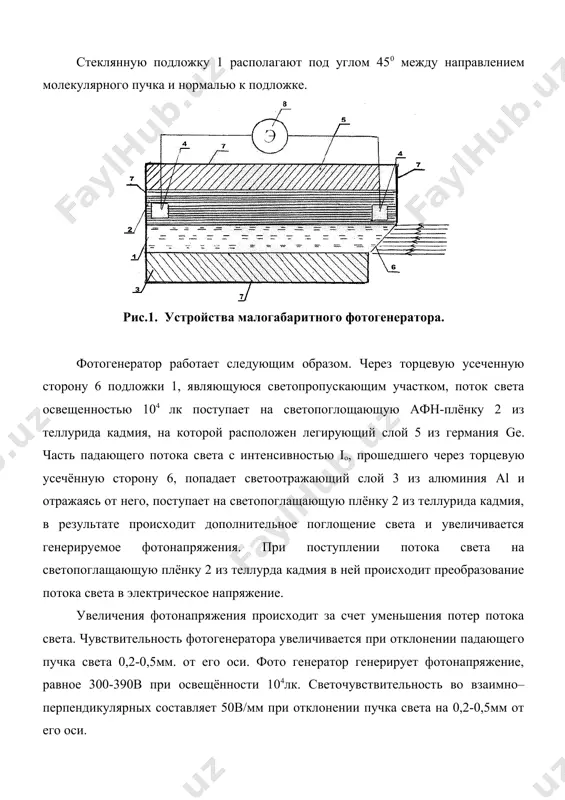

с интенсивностью iо, прошедшего через торцевую усечённую сторону 6, попадает светоотражающий слой 3 из алюминия al и отражаясь от него, поступает на светопоглащающую плёнку 2 из теллурида кадмия, в результате происходит дополнительное поглощение света и увеличивается генерируемое фотонапряжения. при поступлении потока света на светопоглащающую плёнку 2 из теллурда кадмия в ней происходит преобразование потока света в электрическое напряжение. увеличения фотонапряжения происходит за счет уменьшения потер потока света. чувствительность фотогенератора увеличивается при отклонении падающего пучка света 0,2-0,5мм. от его оси. фото генератор генерирует фотонапряжение, равное 300-390в при освещённости 104лк. светочувствительность во взаимно–перпендикулярных составляет 50в/мм при отклонении пучка света на 0,2-0,5мм от его оси. светочувствительность фотогенератора определяют в режиме тока короткого замыкания при освещении монохроматическим светом без подключения регулируемого источника электрического напряжения. тока короткого замыкания измеряют электрометром 8. герметичность светонепроницаемого слоя 7 повышает надежность и стабильность выходных характеристик фотогенератора. светоотражающий слой 3 из алюминия позволяет увеличить светочувствительность фотогенератора при малых интенсивностях света. …

4 / 4

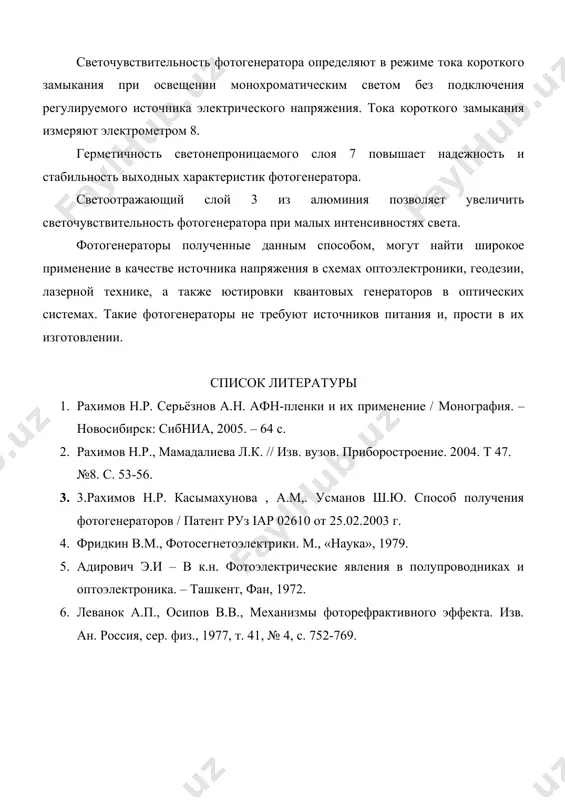

наука», 1979. 5. адирович э.и – в к.н. фотоэлектрические явления в полупроводниках и оптоэлектроника. – ташкент, фан, 1972. 6. леванок а.п., осипов в.в., механизмы фоторефрактивного эффекта. изв. ан. россия, сер. физ., 1977, т. 41, № 4, с. 752-769.
