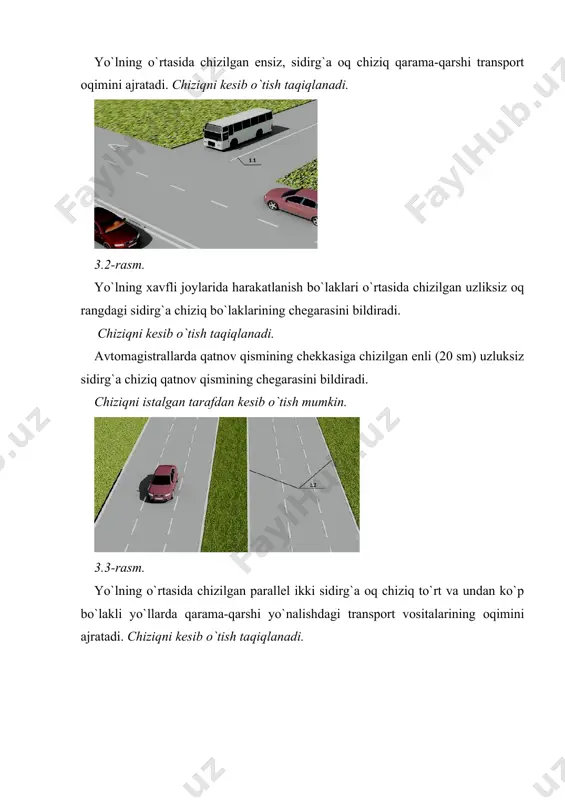

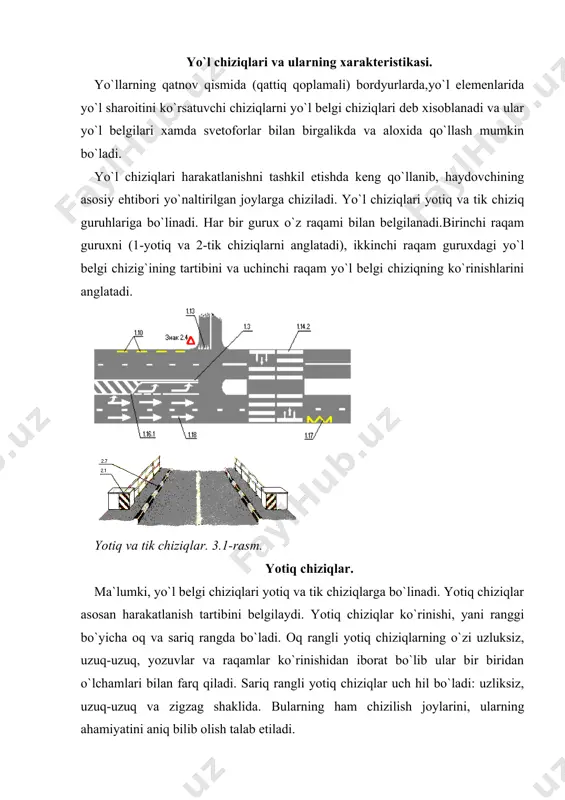

1527399116_71895.doc yo`l belgi chiziqlarining guruhlari va ularning turli yo`l ko`cha sharoitida qo`llanilishi reja: 1. yo`l chiziqlari va ularning xarakteristikasi. 2. yotiq chiziqlar. 3. ko`ndalang chiziqlar tavsifi. 4. orolchalar tavsifi 5. yo`nalishni belgilovchi chiziqlar yo`l chiziqlari va ularning xarakteristikasi. yo`llarning qatnov qismida (qattiq qoplamali) bordyurlarda,yo`l elemenlarida yo`l sharoitini ko`rsatuvchi chiziqlarni yo`l belgi chiziqlari deb xisoblanadi va ular yo`l belgilari xamda svetoforlar bilan birgalikda va aloxida qo`llash mumkin bo`ladi. yo`l chiziqlari harakatlanishni tashkil etishda keng qo`llanib, haydovchining asosiy ehtibori yo`naltirilgan joylarga chiziladi. yo`l chiziqlari yotiq va tik chiziq guruhlariga bo`linadi. har bir gurux o`z raqami bilan belgilanadi.birinchi raqam guruxni (1-yotiq va 2-tik chiziqlarni anglatadi), ikkinchi raqam guruxdagi yo`l belgi chizig`ining tartibini va uchinchi raqam yo`l belgi chiziqning ko`rinishlarini anglatadi. yotiq va tik chiziqlar. 3.1-rasm. yotiq chiziqlar. ma`lumki, yo`l belgi chiziqlari yotiq va tik chiziqlarga bo`linadi. yotiq chiziqlar asosan harakatlanish tartibini belgilaydi. yotiq chiziqlar ko`rinishi, yani ranggi bo`yicha oq va sariq rangda bo`ladi. …

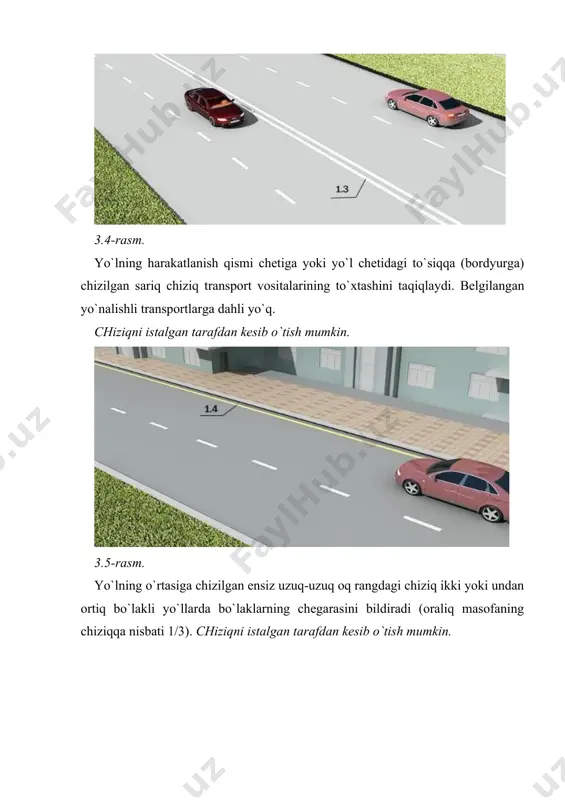

nov qismining chegarasini bildiradi. chiziqni istalgan tarafdan kesib o`tish mumkin. 3.3-rasm. yo`lning o`rtasida chizilgan parallel ikki sidirg`a oq chiziq to`rt va undan ko`p bo`lakli yo`llarda qarama-qarshi yo`nalishdagi transport vositalarining oqimini ajratadi. chiziqni kesib o`tish taqiqlanadi. 3.4-rasm. yo`lning harakatlanish qismi chetiga yoki yo`l chetidagi to`siqqa (bordyurga) chizilgan sariq chiziq transport vositalarining to`xtashini taqiqlaydi. belgilangan yo`nalishli transportlarga dahli yo`q. chiziqni istalgan tarafdan kesib o`tish mumkin. 3.5-rasm. yo`lning o`rtasiga chizilgan ensiz uzuq-uzuq oq rangdagi chiziq ikki yoki undan ortiq bo`lakli yo`llarda bo`laklarning chegarasini bildiradi (oraliq masofaning chiziqqa nisbati 1/3). chiziqni istalgan tarafdan kesib o`tish mumkin. 3.6-3.7-rasmlar. sidirg`a chiziq yonida chizilgan uzuq-uzuq chiziq faqat biror bo`lakka qayta tizilishga ruxsat etiladi. ushbu chiziqni kesib o`tish: a) uzuq-uzuq tarafdan mumkin. b) sidirg`a chiziq tomondan taqiqlanadi. 3.8-rasm. reversiv harakatlanishda qatnov qismining chegarasini belgilaydi. reversiv harakatlanish amalga oshiriladigan yo`llarda (reversiv svetofor o`chirilgan holatda) qarama-qarshi yo`nalishdagi transport oqimini ajratadi. reversiv svetofor bo`lmaganda yoki ular o`chirib qo`yilganda 1.9 chizig`ini faqat …

ngan” (2.5) belgisi oldida haydovchi to`xtashi lozim bo`lgan joyni ko`rsatadi. bu chiziq “to`xtash” axborot-ishora belgisi (5.33) bilan ham qo`llanilishi mumkin. 3.10-rasm. yo`l belgi chizig`i bir qator bo`lib terilgan uchburchaklar, 1.20 bitta katta uchburchak. “yo`l bering” belgisi bilan qo`llanib, kesishgan yo`lda harakatlanayotgan transport vositasiga yo`l berish zarur bo`lganda, haydovchi to`xtashi lozim bo`lgan joyni ko`rsatadi. yo`l chekkasida o`rnatilgan “yo`l bering” belgisi ko`rinishi cheklangan kunning bo`laklaridagi yo`llarda qo`llanilishi mumkin. 3.11-rasm. yo`l belgi chizig`i parallel chizilgan keng uzluksiz chiziqlar (“zebra”) piyodalarning o`tish joyini bildiradi. “piyodalar o`tish joyi” (5.16) axborot-ishora belgisi bilan qo`llanilishi mumkin. yo`lning bunday joylarida, haydovchi shu yo`nalishning qatnov qismida bo`lgan piyodalarni o`tkazib yuborish kerak 3.14-rasm yo`l belgi chizig`i svetofor yordamida, tartibga solinadigan piyodalarning o`tish joyi. svetoforning qizil chirog`i yashilga almashib, piyodalar qatnov qismini tark etishga ulgurmagan bo`lsa, haydovchi piyodalarning shu yo`nalish bo`yicha o`tib olishlariga imkon berishi kerak (yhq. 16.3). yo`l belgi chizig`i velosiped yo`li kesib o`tgan joy. bunday boshqarilmaydignn kesishmada velosiped haydovchisi …

gdagi, arrasimon chiziq umumfoydalanadigan transport vositalari hamda taksilariing to`xtab turish bekatlarini bildiradi. 3.17-rasm yo`nalishni belgilovchi chiziqlar. yo`l belgi chizig`i chorrahada va kesishmalar oldida bo`laklar bo`yi qatnov qismining yuzasiga chizilgan yo`naltirgich, mustaqil ravishda yoki “bo`laklar bo`yicha harakatlanishning yo`nalishi” (5.8.1-5.8.2) axborot-ishora belgilari bilan birgalikda qo`llanib, transport vositalariga bo`laklar bo`yicha ruhsat etilgan yo`nalishni ko`rsatadi. 3.18-rasm yo`l belgi chizig`i 45° burchak ostida chizilgan yo`naltirgich, yo`l qismining tor joyiga yaqinlashganlik xaqida ogoxlantirib, aloxida yoki “yo`lning torayishi” (1.18.1-1.18.3) belgilari bilan birga qo`llaniladi. 3.19-rasm yo`l belgi chizig`i ko`ndalang 1.13 yo`l belgi chizig`iga yaqinlashashni belgilaydi. 3.20-rasm 1.21 yo`l belgi chizig`i to`xtash ko`ndalang 1.12 yo`l belgi chizig`i joyi oldida 2.5 yo`l belgisi bilan birgalikda belgilanadi. 3.21-rasm yo`l belgi chizig`i son bilan yonma-yon yozilgan xarf yo`l harakatlanish yo`nalishida yo`lning tartib rakamlarini ko`rsatadi. 3.22-rasm yo`lning faqat belgilangan yo`nalishli transport vositalari uchun ajrtilgan bo`lagini bildirib, (5.9:5.10.1) axborot-ishora belgilari bilan qo`llaniladi. bu bo`lak sidirg`a chiziq bilan ajratilmagan takdirda, haydovchilar o`ngga burilish, yo`lovchilarni chiqarish, …

higa olib keladi. yo`l belgi chiziqlar ko`priklar, osma yo`llar ustunlari yuzasiga chizilib harakatlanayotgan transport vositasi haydovchisiga yo`ldagi xavf soluvchi to`siqning rangini keskin ajratib, ko`rinishini osonlashtiradi. 3.24-rasm yo`l belgi chiziqlar tonellar, ko`priklar, osma yo`llar va ko`priklarni pastki qirralariga chizilgan oq-qora rangli chizma haydovchiga inshootning pastki qismini farqlashini osonlashtiradi. 3.25-rasm yo`l belgi chiziqlar ajratish bo`laklaridagi yoki “xavfsizlik orolchalari” dagi dumaloq ustunlarni bildiradi. 3.26-rasm yo`l belgi chiziqlarni yo`naltiruvchi beton yoki temir-beton ustunlar, to`siq tirgaklar va qoziqlarni bildirib, qorong`i vaqtda, quyuq tumanda, hamma joy oppoq qor bilan qoplanganda yo`lning troektoriyasini o`zining keskin farqlanadigan oq-qora rangi bilan aniq ko`rsatadi. 3.27-rasm yo`l belgi chiziqlar yo`lning kichik radiusli burulishlari, tik nishabliklari va boshqa xavfli joylarida yo`l chetiga o`rnatilgan to`siqlarning yon yuzlarini bildiradi. yo`l belgi chiziqlar boshqa joylardagi to`siqlarning yon yuzlarini bildiradi. 3.28-rasm yo`l belgi chiziqlar yo`lning xavfli joylarida uning chetidagi to`siqni (bordyurni) va yo`l sathidan baland bo`lgan “xavfsizlik orolchalari” ni ko`rsatadi. 3.29-rasm foydalanilgan adabiyotlar: 1. i.a. karimov, …
