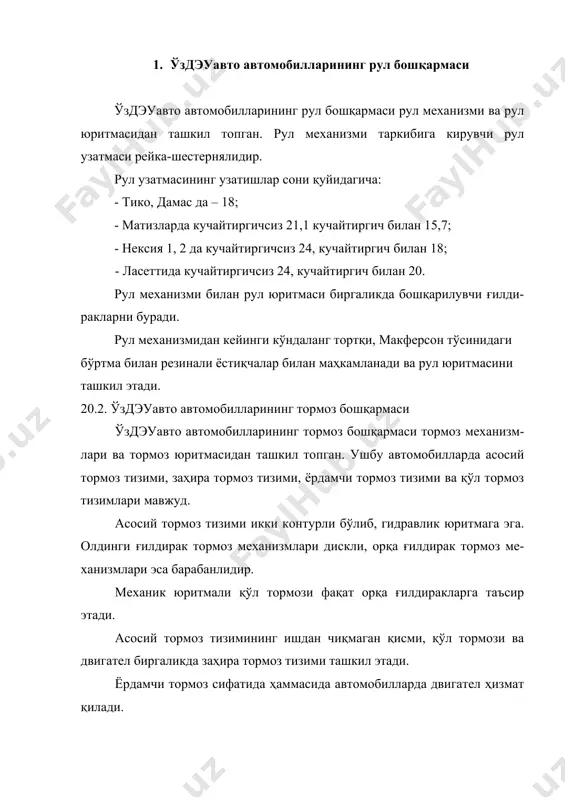

1404987183_55342.doc ызбекистон республикаси олий ва ырта махсус таълим вазирлиги ўздэуавто ва самкочавто автомобилларининг рул ва тормоз бошқармаси режа: 1. ўздэуавто автомобилларининг рул бошқармаси. 2. ўздэуавто автомобилларининг тормоз бошқармаси. 3. самкочавто автомобилларининг рул бошқармаси. 4. самкочавто автомобилларининг тормоз бошқармаси. 1. ўздэуавто автомобилларининг рул бошқармаси ўздэуавто автомобилларининг рул бошқармаси рул механизми ва рул юритмасидан ташкил топган. рул механизми таркибига кирувчи рул узатмаси рейка-шестернялидир. рул узатмасининг узатишлар сони қуйидагича: - тико, дамас да – 18; - матизларда кучайтиргичсиз 21,1 кучайтиргич билан 15,7; - нексия 1, 2 да кучайтиргичсиз 24, кучайтиргич билан 18; - ласеттида кучайтиргичсиз 24, кучайтиргич билан 20. рул механизми билан рул юритмаси биргаликда бошқарилувчи ғилди-ракларни буради. рул механизмидан кейинги кўндаланг тортқи, макферсон тўсинидаги бўртма билан резинали ёстиқчалар билан маҳкамланади ва рул юритмасини ташкил этади. 20.2. ўздэуавто автомобилларининг тормоз бошқармаси ўздэуавто автомобилларининг тормоз бошқармаси тормоз механизм-лари ва тормоз юритмасидан ташкил топган. ушбу автомобилларда асосий тормоз тизими, заҳира тормоз тизими, ёрдамчи тормоз тизими …

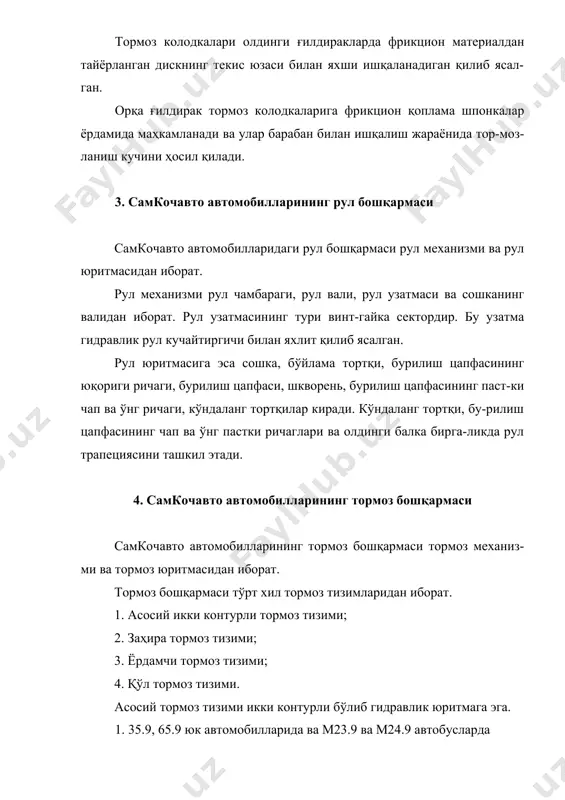

қилади. 3. самкочавто автомобилларининг рул бошқармаси самкочавто автомобилларидаги рул бошқармаси рул механизми ва рул юритмасидан иборат. рул механизми рул чамбараги, рул вали, рул узатмаси ва сошканинг валидан иборат. рул узатмасининг тури винт-гайка сектордир. бу узатма гидравлик рул кучайтиргичи билан яхлит қилиб ясалган. рул юритмасига эса сошка, бўйлама тортқи, бурилиш цапфасининг юқориги ричаги, бурилиш цапфаси, шкворень, бурилиш цапфасининг паст-ки чап ва ўнг ричаги, кўндаланг тортқилар киради. кўндаланг тортқи, бу-рилиш цапфасининг чап ва ўнг пастки ричаглари ва олдинги балка бирга-ликда рул трапециясини ташкил этади. 4. самкочавто автомобилларининг тормоз бошқармаси самкочавто автомобилларининг тормоз бошқармаси тормоз механиз-ми ва тормоз юритмасидан иборат. тормоз бошқармаси тўрт хил тормоз тизимларидан иборат. 1. асосий икки контурли тормоз тизими; 2. заҳира тормоз тизими; 3. ёрдамчи тормоз тизими; 4. қўл тормоз тизими. асосий тормоз тизими икки контурли бўлиб гидравлик юритмага эга. 1. 35.9, 65.9 юк автомобилларида ва м23.9 ва м24.9 автобусларда олди ва орқа ғилдиракларда барабанли тормоз механизми қўлланил-ган. барабаннинг …

ш – 0,4 – 0,8 мм. iv. 85.12, 85.14 ва 120.14 юк автомобилларида, ҳамда м29.14 авто-бусда олдинги ғилдиракларда “perrot” фирмасининг дискли, орқа ғилдирак-ларда эса барабанли тормоз механизмлари қўлланилган. а) олдинги ғилдирак дискли тормоз механизмининг кўрсаткичлари: тормоз дискининг диаметри - 315 мм, тормоз дискининг қалинлиги - 26 мм, тормоз қопламасининг қалинлиги - 17 мм, тормоз цилиндрларининг диаметри - 56 мм, б) орқа ғилдираклардаги барабанли тормоз механизмининг кўрсат-кичлари: барабаннинг диаметри - 325 мм, барабаннинг эни - 120 мм, тормоз қопламасининг қалинлиги - 12,6 мм, тормоз цилиндрларининг диаметри - 27 мм, барабан билан қоплама орсидаги тирқиш – 0,25 – 0,65 мм. заҳира тормоз тизимига асосий тормоз тизимининг ишдан чиқмаган контури, қўл тормози ва двигател киради. қўл тормози эса механик юритмали бўлиб, фақат орқа ғилдираклар-гагина таъсир этади. самкочавто автомобилларида ёрдамчи тормоз тизими мавжуд бўлиб, бу тизимга чиқариш қувурининг йўли тўсилади, цилиндрга ёқилғи бериш тўхтатилади. натижада цилиндрнинг ичида қўшимча етакловчи ғилдирак-ларнинг айланишига тўсқинлик қилувчи қаршилик …

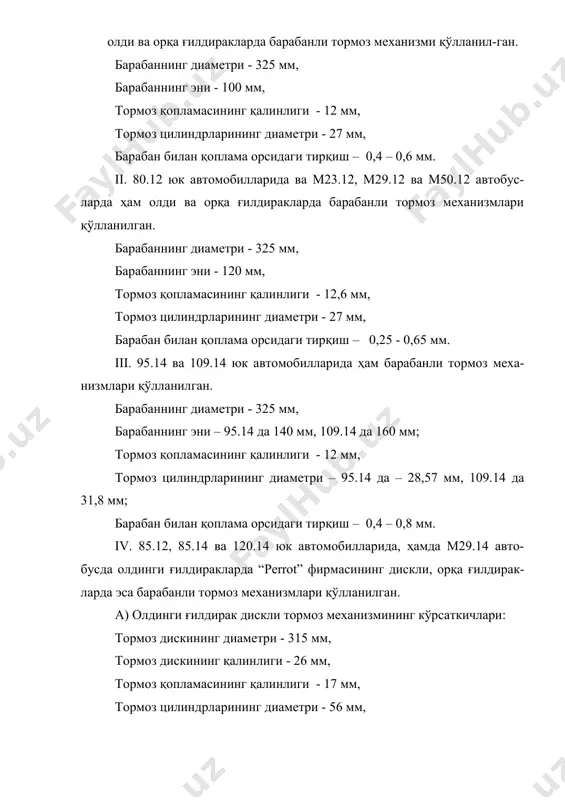

ўздэуавто ва самкочавто автомобилларининг рул ва тормоз бошқармаси - Page 4

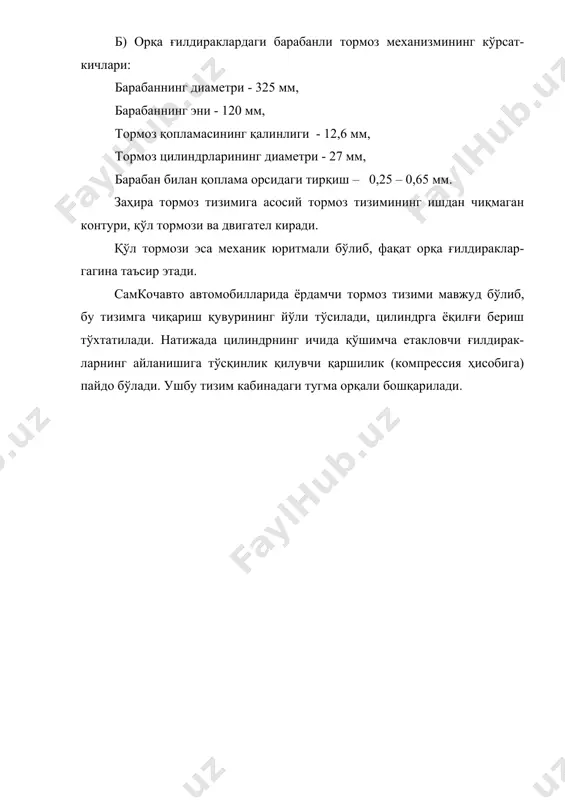

ўздэуавто ва самкочавто автомобилларининг рул ва тормоз бошқармаси - Page 5
