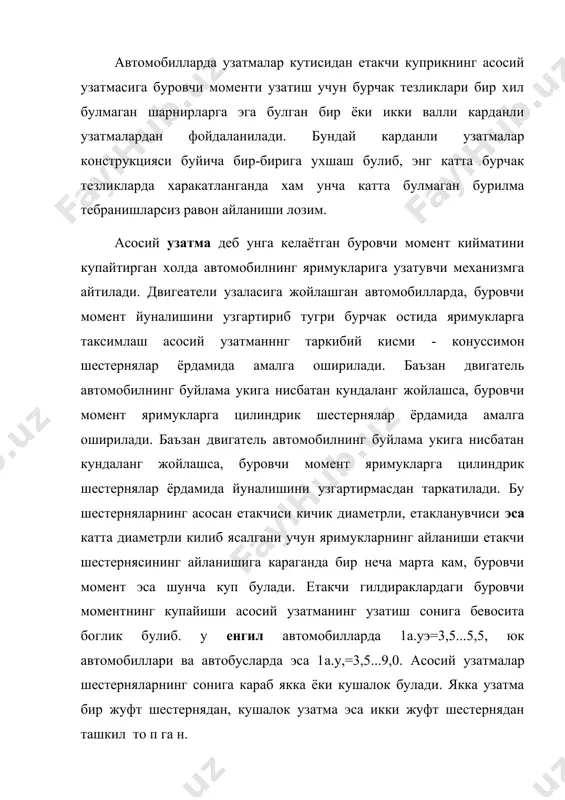

1404986554_55335.doc карданли узатмага ва бош узатмаларга дифференциал куйиладиган талаблар ва унинг хисоби режа: 1. автомобилларда узатмалар кутиси 2. асосий узатма 3. етакчи гилдираклардаги буровчи момент 4. конуссимон асосий узатмалар 5. дифференциал автомобилларда узатмалар кутисидан етакчи куприкнинг асосий узатмасига буровчи моменти узатиш учун бурчак тезликлари бир хил булмаган шарнирларга эга булган бир ёки икки валли карданли узатмалардан фойдаланилади. бундай карданли узатмалар конструкцияси буйича бир-бирига ухшаш булиб, энг катта бурчак тезликларда харакатланганда хам унча катта булмаган бурилма тебранишларсиз равон айланиши лозим. асосий узатма деб унга келаётган буровчи момент кийматини купайтирган холда автомобилнинг яримукларига узатувчи механизмга айтилади. двигеатели узаласига жойлашган автомобилларда, буровчи момент йуналишини узгартириб тугри бурчак остида яримукларга таксимлаш асосий узатманннг таркибий кисми - конуссимон шестернялар ёрдамида амалга оширилади. баъзан двигатель автомобилнинг буйлама укига нисбатан кундаланг жойлашса, буровчи момент яримукларга цилиндрик шестернялар ёрдамида амалга оширилади. баъзан двигатель автомобилнинг буйлама укига нисбатан кундаланг жойлашса, буровчи момент яримукларга цилиндрик шестернялар ёрдамида йуналишини узгартирмасдан таркатилади. …

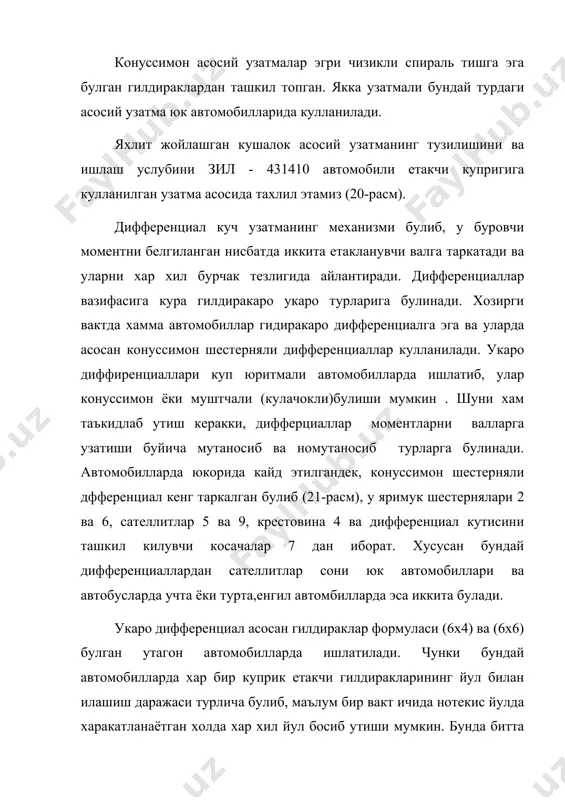

пган. якка узатмали бундай турдаги асосий узатма юк автомобилларида кулланилади. яхлит жойлашган кушалок асосий узатманинг тузилишини ва ишлаш услубини зил - 431410 автомобили етакчи купригига кулланилган узатма асосида тахлил этамиз (20-расм). дифференциал куч узатманинг механизми булиб, у буровчи моментни белгиланган нисбатда иккита етакланувчи валга таркатади ва уларни хар хил бурчак тезлигида айлантиради. дифференциаллар вазифасига кура гилдиракаро укаро турларига булинади. хозирги вактда хамма автомобиллар гидиракаро дифференциалга эга ва уларда асосан конуссимон шестерняли дифференциаллар кулланилади. укаро диффиренциаллари куп юритмали автомобилларда ишлатиб, улар конуссимон ёки муштчали (кулачокли)булиши мумкин . шуни хам таъкидлаб утиш керакки, дифферциаллар моментларни валларга узатиши буйича мутаносиб ва номутаносиб турларга булинади. автомобилларда юкорида кайд этилгандек, конуссимон шестерняли дфференциал кенг таркалган булиб (21-расм), у яримук шестернялари 2 ва 6, сателлитлар 5 ва 9, крестовина 4 ва дифференциал кутисини ташкил килувчи косачалар 7 дан иборат. хусусан бундай дифференциаллардан сателлитлар сони юк автомобиллари ва автобусларда учта ёки турта,енгил автомбилларда эса иккита булади. укаро …

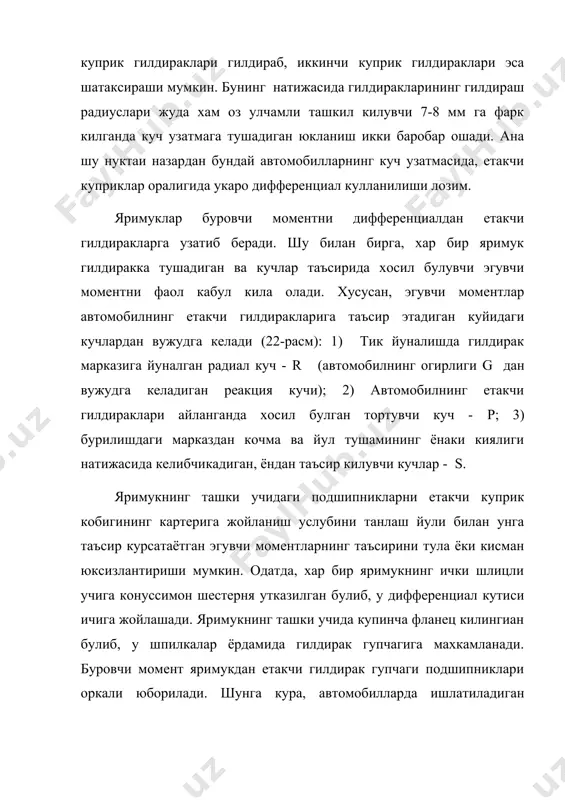

билан бирга, хар бир яримук гилдиракка тушадиган ва кучлар таъсирида хосил булувчи эгувчи моментни фаол кабул кила олади. хусусан, эгувчи моментлар автомобилнинг етакчи гилдиракларига таъсир этадиган куйидаги кучлардан вужудга келади (22-расм): 1) тик йуналишда гилдирак марказига йуналган радиал куч - r (автомобилнинг огирлиги g дан вужудга келадиган реакция кучи); 2) автомобилнинг етакчи гилдираклари айланганда хосил булган тортувчи куч - p; 3) бурилишдаги марказдан кочма ва йул тушамининг ёнаки киялиги натижасида келибчикадиган, ёндан таъсир килувчи кучлар - s. яримукнинг ташки учидаги подшипникларни етакчи куприк кобигининг картерига жойланиш услубини танлаш йули билан унга таъсир курсатаётган эгувчи моментларнинг таъсирини тула ёки кисман юксизлантириши мумкин. одатда, хар бир яримукнинг ички шлицли учига конуссимон шестерня утказилган булиб, у дифференциал кутиси ичига жойлашади. яримукнинг ташки учида купинча фланец килингиан булиб, у шпилкалар ёрдамида гилдирак гупчагига махкамланади. буровчи момент яримукдан етакчи гилдирак гупчаги подшипниклари оркали юборилади. шунга кура, автомобилларда ишлатиладиган яримуклар 3 турга булинади. 1. ярим юксизлантирилган. …

икитин. автомобильные и тракторные двигателя. 1990 г 5. маслов д.п. технология автомототракторостроения. м.: выс. шк. 1963. 6. сомов ю.с. художественное конструирование промыщленных изделий. м.: машиностроение, 1970. 7. закин м.в., рашидов н.р. основы научного исследования. тошкент, укитувчи. 1995 й. 8. заика п.м., трифонова м.ф. изобретательство в сельскохозяственном вузе. альтшуллер г.с. алгоритм изобретения. москва, московский рабочий, 1973 г. 9. антонов а.в. психология изобретательского творчества. киев, выща школа, 1978 г.
