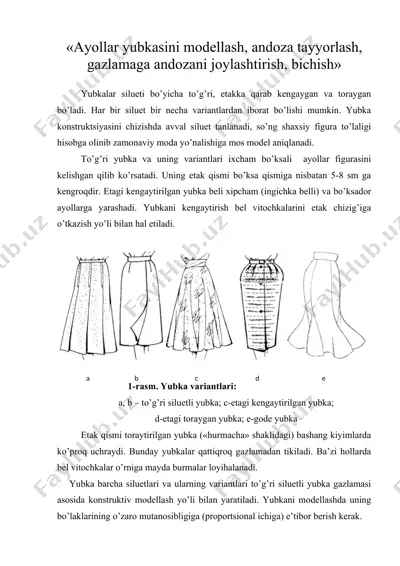

ayollar yubkasini modellash, andoza tayyorlash, gazlamaga andozani joylashtirish, bichish

DOC 1,0 МБ Бесплатная загрузка

Предварительный просмотр (5 стр.)

Прокрутите вниз 👇
1
1403354262_45343.doc 0,35 â å 0,5 â å 0,15 â å 1 4 . . . . 1 7 ñ ì 1 8 . . . . 2 0 ñ ì 8 . . . . 1 1 ñ ì 10 10 10 10 10 01 02 ò . è . ò . è . 30 40 30 40 1,0 03 1,0 04 05 8 1,0 2,5 ст х 2 + пт+1 = 37 х 2 + 1 + 1 = 76 см 8 3 1,0 2,5 ст х 2 + пт+1 = 37 х 2 + 1 + 1 = 76 см 8 3 10 10 10 10 10 01 02 ò . è . ò . è . 30 40 30 40 1,0 03 1,0 04 05 8 0 1 ò . è ò . è ò . è ò . è . ò . è . 0 2 …
2

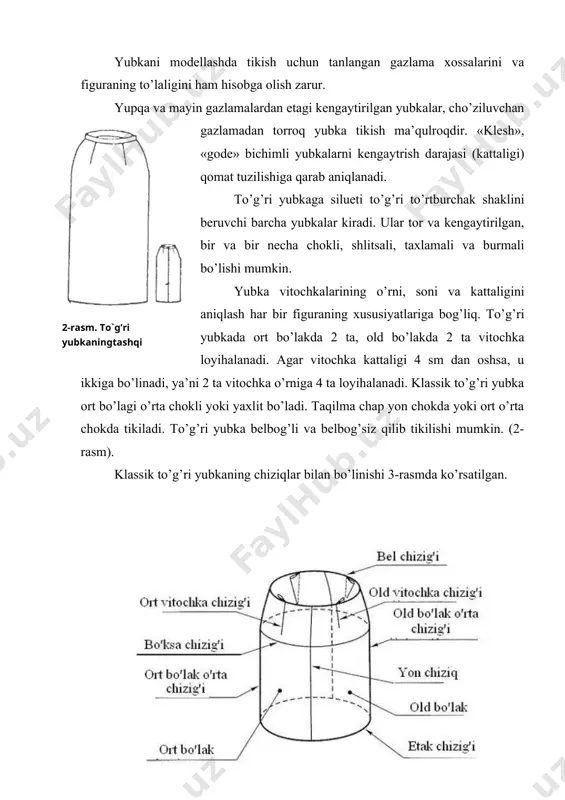

ligi) qomat tuzilishiga qarab aniqlanadi. to’g’ri yubkaga silueti to’g’ri to’rtburchak shaklini beruvchi barcha yubkalar kiradi. ular tor va kengaytirilgan, bir va bir necha chokli, shlitsali, taxlamali va burmali bo’lishi mumkin. yubka vitochkalarining o’rni, soni va kattaligini aniqlash har bir figuraning xususiyatlariga bog’liq. to’g’ri yubkada ort bo’lakda 2 ta, old bo’lakda 2 ta vitochka loyihalanadi. agar vitochka kattaligi 4 sm dan oshsa, u ikkiga bo’linadi, ya’ni 2 ta vitochka o’rniga 4 ta loyihalanadi. klassik to’g’ri yubka ort bo’lagi o’rta chokli yoki yaxlit bo’ladi. taqilma chap yon chokda yoki ort o’rta chokda tikiladi. to’g’ri yubka belbog’li va belbog’siz qilib tikilishi mumkin. (2-rasm). klassik to’g’ri yubkaning chiziqlar bilan bo’linishi 3-rasmda ko’rsatilgan. . 3-rasm to’g’ri yubkaning konstruktiv chiziqlari va asosiy bo’laklari. to’g’ri yubka chizmasini chizish va modellash to’g’ri yubka chizmasini o’quvchilar nazariy darslarda o’zlashtiradilar. misol tariqasida 164-96-100 o’lchamli figura uchun yubka bazis to’r va asos konstruktsiyasi chizmasi berilgan. yubkani qurish uchun dastlabki ma’lumotlar: r=164, …
3

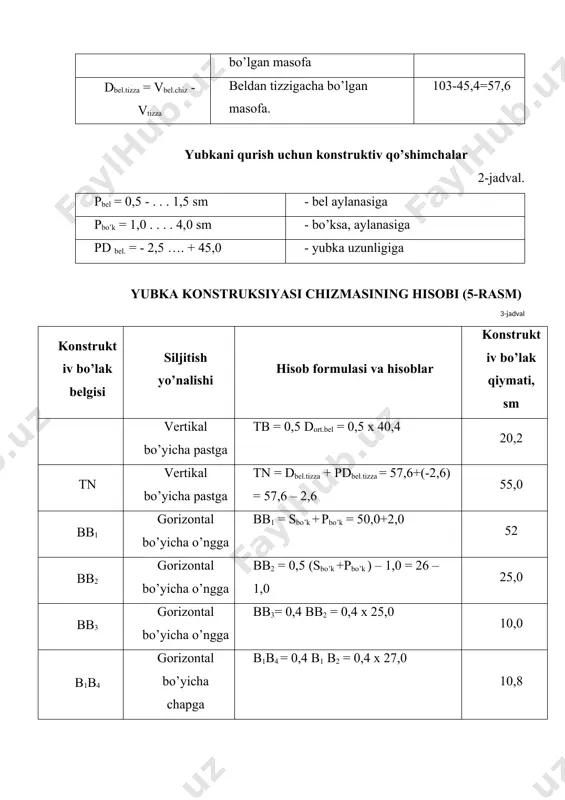

= 0,5 x 40,4 20,2 tn vertikal bo’yicha pastga tn = dbel.tizza + pdbel.tizza = 57,6+(-2,6) = 57,6 – 2,6 55,0 bb1 gorizontal bo’yicha o’ngga bb1 = sbo’k + pbo’k = 50,0+2,0 52 bb2 gorizontal bo’yicha o’ngga bb2 = 0,5 (sbo’k +pbo’k ) – 1,0 = 26 – 1,0 25,0 bb3 gorizontal bo’yicha o’ngga bb3= 0,4 bb2 = 0,4 x 25,0 10,0 b1b4 gorizontal bo’yicha chapga b1b4 = 0,4 b1 b2 = 0,4 x 27,0 10,8 t2t20 vertikali bo’yicha yuqoriga t2t20 = dort.bel – vbel.chiz = 103,9 – 103,0 0,9 (v = (sbo’k +pbo’k) – (sbel + pbel) = 52,0-38,0 14 ort vitochkaning kattaligi = 0,35 (v yon vitochka kattaligi = 0,15 (v t30 t33 vertikal bo’yicha pastga ort vitochka uzunligi = 16,0 16,0 t20 t23 vertikal bo’yicha pastga yon vitochka uzunligi = 19,0 19,0 t40 t43 vertikal bo’yicha pastga old vitochka uzunligi = 11,0 11,0 t30t31=t30t32 gorizontal bo’yicha o’ng …
4
siyasi bo’yicha solishtiriladi va muvofiqlashtiriladi. andozalar spetsifikatsiyasida bir kiyim komplektiga kiruvchi bo’laklar tartibi va soni keltiriladi. andozalar qirqilgach, texnik shartlar asosida rasmiylashtiriladi. har bir bo’lakka markirovka belgisi qo’yib chiqiladi: kiyim nomi, razmeri, bo’yi, bo’lak nomi, bichilgan bo’laklar soni. andozalarda tanda ipi yo’nalishi va uning yo’l qo’yiladigan chetga og’ish kattaligi, uloq tushadigan joylarda ularning minimal va maksimal kengligini ko’rsatuvchi chiziqlar, nazorat kertiklar aniq ko’rsatiladi. 4-jadval to’g’ri yubka andozalarning spetsifikatsiyasi bo’lak nomi belgi manjeti soni gazlama turi bichiqda andozada yubka old bo’lagi 01 1 1 asosiy yubka ort bo’rchagi 02 2 1 asosiy yubka belbog’i 03 2 1 asosiy belbog’ qotirmasi 04 1 1 flizelin shlitsa qotirmasi 05 1 1 flizelin ilgich 5-jadval to’g’ri yubka andozalarida tanda ipi yo’nalishi bo’lak nomi bo’lak belgisi tanda ipi (t.i.) yo’nalishi t.i. yo’nalishidan mumkin bo’lgan chetga og’ish, %. old bo’lak 01 o’rta chiziqga parallel 5,0 ort bo’lak 02 o’rta chiziqga parallel 5,0 belbog’ 03 belbog’ uzunligi …
5
modellash, andoza tayyorlash, gazlamaga andozani joylashtirish, bichish» bo’yicha texnologik xarita texnologiya asosida faoliyat turlari tavsiya etiladigan moslama va uskunalar chizma standart asosida operatsiyani bajarish tartibi i ii iii iv 1. yubka asos konstruktsiyasi chizmasini chizish. qalam, o’chirg’ich, lineyka, o’lchov tasma. yubka chizmasi nazariy fanlar davomida chiziladi. yubka chizmasini chizish tartibi 3-jadvalda va 4,5,6-rasmlarda keltirilgan. 2. yubka shlitsasini chizish. qalam, o’chirg’ich, lineyka, o’lchov tasma. yubka chizmasida ort bo’lakda etakdan 25-30 sm qo’yiladi va shlitsa o’rni belgilanadi. shlitsa kengligi 5 sm bo’ladi. shlitsa kengligi bilan shlitsa konturi nuqtalar bo’yicha tutashtiriladi. 3. yubka bo’laklarini konstruktsiya chizmasidan ko’chirish. kalka qog’oz, chizg’ich, o’chirg’ich, asos konstruktsiya. yubka konstruktsiyasi chizmasidan old, ort bo’laklari kalka qog’oz vositasida alohida qilib ko’chiriladi. bunda har bir bo’lakka tegishli kertik, vitochka va ichki chiziqlar ham ko’chiriladi. 4. ort bo’lak andozasini chizish. chok haqi qiymatlari andoza ko’chirilgan bo’lak konturlari bo’ylab qo’yib chiqiladi: etakda 3-4 sm, bel qirqimida – 1 sm, yon qirqimda – …
