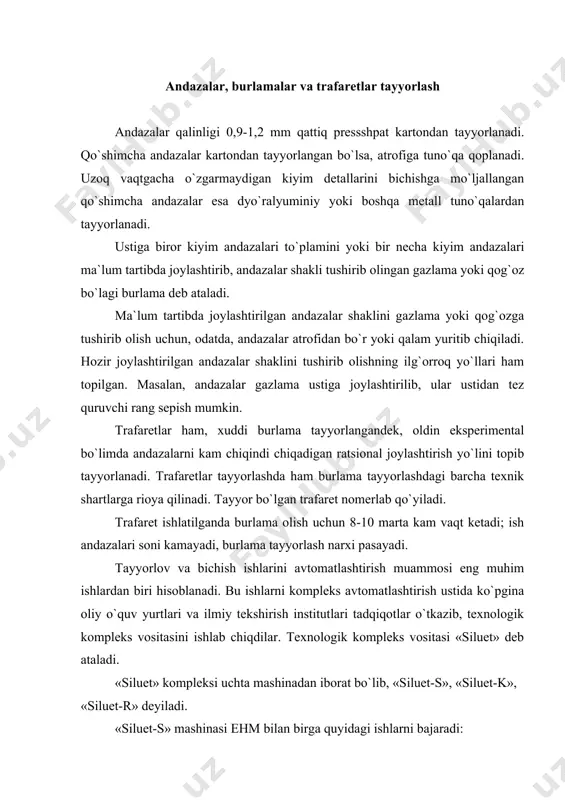

1403163996_43612.doc tayyorlov sexi mashina va uskunalari reja: 1. andazalar, burlamalar va trafaretlar tayyorlash 2. gazlamalarning enini, uzunligini o`lchash va nuqsonlarini aniqlash mashinasi 3. andazalar yuzasini o`lchash mashinasi andazalar, burlamalar va trafaretlar tayyorlash andazalar qalinligi 0,9-1,2 mm qattiq pressshpat kartondan tayyorlanadi. qo`shimcha andazalar kartondan tayyorlangan bo`lsa, atrofiga tuno`qa qoplanadi. uzoq vaqtgacha o`zgarmaydigan kiyim detallarini bichishga mo`ljallangan qo`shimcha andazalar esa dyo`ralyuminiy yoki boshqa metall tuno`qalardan tayyorlanadi. ustiga biror kiyim andazalari to`plamini yoki bir necha kiyim andazalari ma`lum tartibda joylashtirib, andazalar shakli tushirib olingan gazlama yoki qog`oz bo`lagi burlama deb ataladi. ma`lum tartibda joylashtirilgan andazalar shaklini gazlama yoki qog`ozga tushirib olish uchun, odatda, andazalar atrofidan bo`r yoki qalam yuritib chiqiladi. hozir joylashtirilgan andazalar shaklini tushirib olishning ilg`orroq yo`llari ham topilgan. masalan, andazalar gazlama ustiga joylashtirilib, ular ustidan tez quruvchi rang sepish mumkin. trafaretlar ham, xuddi burlama tayyorlangandek, oldin eksperimental bo`limda andazalarni kam chiqindi chiqadigan ratsional joylashtirish yo`lini topib tayyorlanadi. trafaretlar tayyorlashda ham burlama …

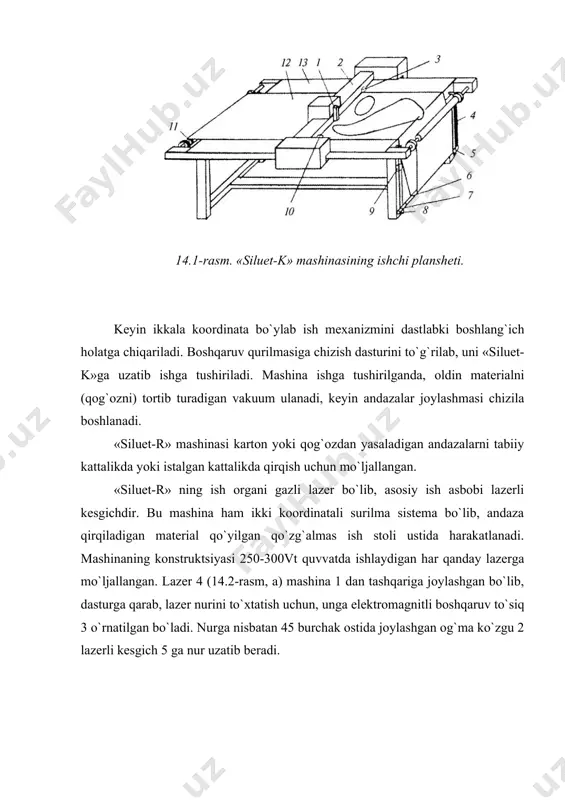

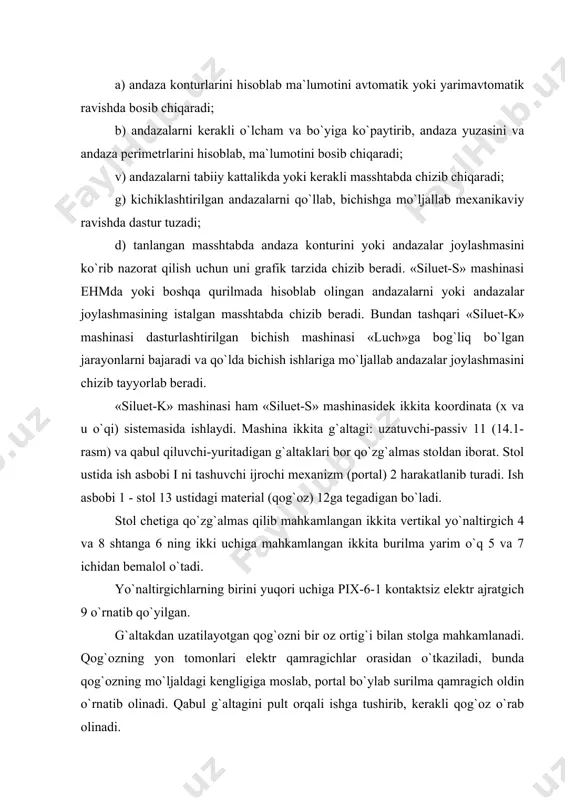

mashinasi ehm bilan birga quyidagi ishlarni bajaradi: a) andaza konturlarini hisoblab ma`lumotini avtomatik yoki yarimavtomatik ravishda bosib chiqaradi; b) andazalarni kerakli o`lcham va bo`yiga ko`paytirib, andaza yuzasini va andaza perimetrlarini hisoblab, ma`lumotini bosib chiqaradi; v) andazalarni tabiiy kattalikda yoki kerakli masshtabda chizib chiqaradi; g) kichiklashtirilgan andazalarni qo`llab, bichishga mo`ljallab mexanikaviy ravishda dastur tuzadi; d) tanlangan masshtabda andaza konturini yoki andazalar joylashmasini ko`rib nazorat qilish uchun uni grafik tarzida chizib beradi. «siluet-s» mashinasi ehmda yoki boshqa qurilmada hisoblab olingan andazalarni yoki andazalar joylashmasining istalgan masshtabda chizib beradi. bundan tashqari «siluet-k» mashinasi dasturlashtirilgan bichish mashinasi «luch»ga bog`liq bo`lgan jarayonlarni bajaradi va qo`lda bichish ishlariga mo`ljallab andazalar joylashmasini chizib tayyorlab beradi. «siluet-k» mashinasi ham «siluet-s» mashinasidek ikkita koordinata (x va u o`qi) sistemasida ishlaydi. mashina ikkita g`altagi: uzatuvchi-passiv 11 (14.1-rasm) va qabul qiluvchi-yuritadigan g`altaklari bor qo`zg`almas stoldan iborat. stol ustida ish asbobi i ni tashuvchi ijrochi mexanizm (portal) 2 harakatlanib turadi. ish asbobi …

yin ikkala koordinata bo`ylab ish mexanizmini dastlabki boshlang`ich holatga chiqariladi. boshqaruv qurilmasiga chizish dasturini to`g`rilab, uni «siluet-k»ga uzatib ishga tushiriladi. mashina ishga tushirilganda, oldin materialni (qog`ozni) tortib turadigan vakuum ulanadi, keyin andazalar joylashmasi chizila boshlanadi. «siluet-r» mashinasi karton yoki qog`ozdan yasaladigan andazalarni tabiiy kattalikda yoki istalgan kattalikda qirqish uchun mo`ljallangan. «siluet-r» ning ish organi gazli lazer bo`lib, asosiy ish asbobi lazerli kesgichdir. bu mashina ham ikki koordinatali surilma sistema bo`lib, andaza qirqiladigan material qo`yilgan qo`zg`almas ish stoli ustida harakatlanadi. mashinaning konstruktsiyasi 250-300vt quvvatda ishlaydigan har qanday lazerga mo`ljallangan. lazer 4 (14.2-rasm, a) mashina 1 dan tashqariga joylashgan bo`lib, dasturga qarab, lazer nurini to`xtatish uchun, unga elektromagnitli boshqaruv to`siq 3 o`rnatilgan bo`ladi. nurga nisbatan 45 burchak ostida joylashgan og`ma ko`zgu 2 lazerli kesgich 5 ga nur uzatib beradi. 14.2-rasm. “siluet-r” mashinasidagi a-ishchi planshet bilan lazerning joylashishi; b-lazerli kesgich. «siluet-r» mashinasidagi kesgich (14.2-rasm,b) asosiy ish asbobi hisoblanadi. u ichi bo`sh to`ntarilgan konus …

son topish takrorlanadi; bo`yi va eni o`lchanadi, nuqsonlari va tekis bo`yalmagan joylari belgilanadi. tayyorlov bo`limlarida materiallarning muayyan qalinligi va kengligiga moslangan mexanizatsiyalashgan nuqson topish-o`lchash stanoklarining turli tiplari ishlatiladi. 14.3-rasm. nuqson topish-o`lchash stanogi. ns-59 moskva eksperimental mexanika zavodi ishlab chiqaradigan nuqson topish-o`lchash stanogining ishlash printsipini ko`rib chiqamiz. stanokda payvand konstruktsiyali korpus bo`lib, unga qiya joylashgan nazorat taxtasi (14.3-rasm) mahkamlangan. taxtada oyna yopib turadigan darcha bo`lib, material shu darcha orqali lyuminestsent lampalar yordamida tag tomonidan yoritiladi. yuqoridan ham material yoritkichdagi lyuminestsent lampalar yordamida yoritiladi. material ruloni novga qo`yiladi yoki skalkaning aylanishini yengillashtiradigan to`rtta sharikli podshipnigi bor ikkita tayanchda aylanib turadigan skalkaga kiydirib qo`yiladi. dastani burib, qisuvchi valik tashuvchi valikdan uzoqlashtiriladi va ular o`rtasidagi oraliqqa material uchi kiritiladi. keyin ko`tarilib qo`yilgan qisgichni valda yuqori tomonga burib turib, materialni shtanga ustidan o`tkazib, nazorat taxtasi bo`ylab tortila boshlanadi. material uchini pastga tomon olib tushib, skalkaga o`raladi-da, uni yo`naltirgichlarning pazlariga kiritiladi. mashinaning o`ng tomondagi panel tagidagi …

ng bo`yi va eni o`lchab bo`lingandan keyin, ishchi dastani o`ziga tomon burib, pedalni bosadi. bunda yo`naltirgichlar ishlovchidan pastga tomon buriladi va o`ralgan material ruloni lentali konveyer ustiga tushadi. pedal bosilganda konveyer rulonni chap tomonga, pedal bosilganda esa o`ng tomonga suradi. nuqson topish-o`lchash stanoklarining boshqa turlari bir qavat va ikki qavat materiallarning, kitob qilib taxlangan va rulon qilib o`ralgan materiallarning nuqsonini topish imkonini beradi. materialning surilish tezligini ulardagi rasmlar murakkabligiga va to`qimachilik nuqsonlari soniga qarab 10-24 m/min oralig`ida o`rnatiladi. stanoklar pedal yordamida boshqariladi. bir qator tikuvchilik korxonalarida materiallar usti silliq, bo`ylama va ko`ndalang lineykalari bor bo`yi 3 m li o`lchash stollarida o`lchanadi va nuqsonlari aniqlanadi. o`lchanadigan material mexanik vositalar yordamida stolning uzunasiga suriladi, bunda elektromexanik belgilagich materialga har 3 m da bo`r bilan belgi qo`yib boradi. materialning eni lineyka bo`yicha har 3 m da tekshiriladi. nuqson topish va material rulonini o`lchash natijalari rulon pasportiga yozib boriladi va bu pasport to`shama qavatlarini …
