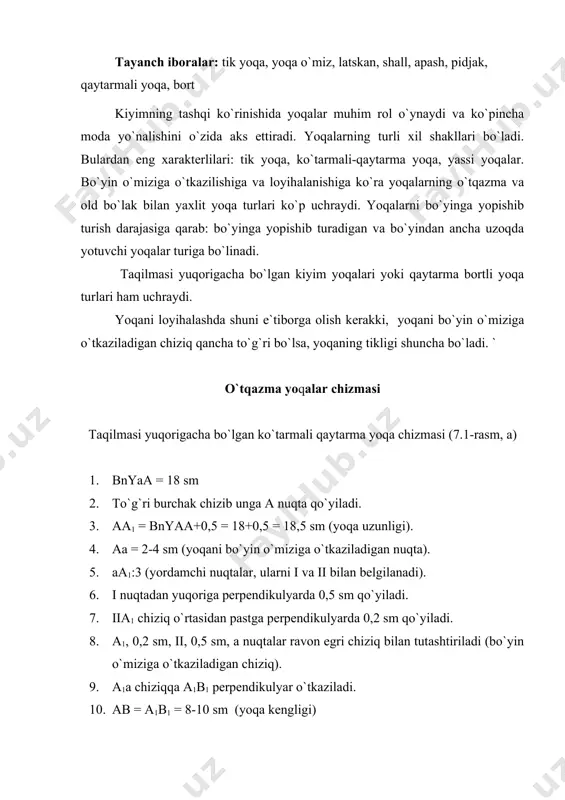

1403169370_43661.doc turli bichimli yoqalarni konstruksiyalash reja: 1. yoqa turlari va ular haqida ma`lumot. 2. o`tqazma yoqalar chizmasi. 3. yаxlit yoqalar chizmasi tayanch iboralar: tik yoqa, yoqa o`miz, latskan, shall, apash, pidjak, qaytarmali yoqa, bort kiyimning tashqi ko`rinishida yoqalar muhim rol o`ynaydi va ko`pincha moda yo`nalishini o`zida aks ettiradi. yoqalarning turli xil shakllari bo`ladi. bulardan eng xarakterlilari: tik yoqa, ko`tarmali-qaytarma yoqa, yassi yoqalar. bo`yin o`miziga o`tkazilishiga va loyihalanishiga ko`ra yoqalarning o`tqazma va old bo`lak bilan yaxlit yoqa turlari ko`p uchraydi. yoqalarni bo`yinga yopishib turish darajasiga qarab: bo`yinga yopishib turadigan va bo`yindan ancha uzoqda yotuvchi yoqalar turiga bo`linadi. taqilmasi yuqorigacha bo`lgan kiyim yoqalari yoki qaytarma bortli yoqa turlari ham uchraydi. yoqani loyihalashda shuni e`tiborga olish kerakki, yoqani bo`yin o`miziga o`tkaziladigan chiziq qancha to`g`ri bo`lsa, yoqaning tikligi shuncha bo`ladi. ` o`tqazma yoqalar chizmasi taqilmasi yuqorigacha bo`lgan ko`tarmali qaytarma yoqa chizmasi (7.1-rasm, a) 1. bnyaa = 18 sm 2. to`g`ri burchak chizib unga a …

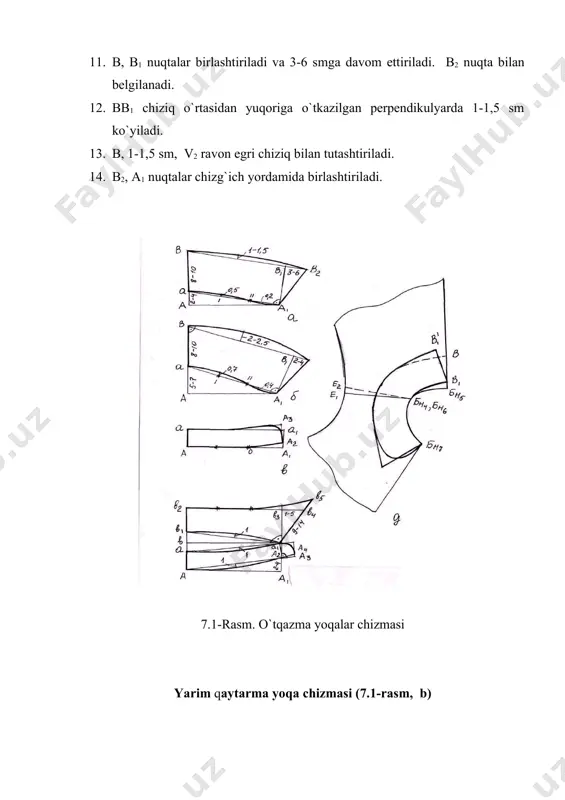

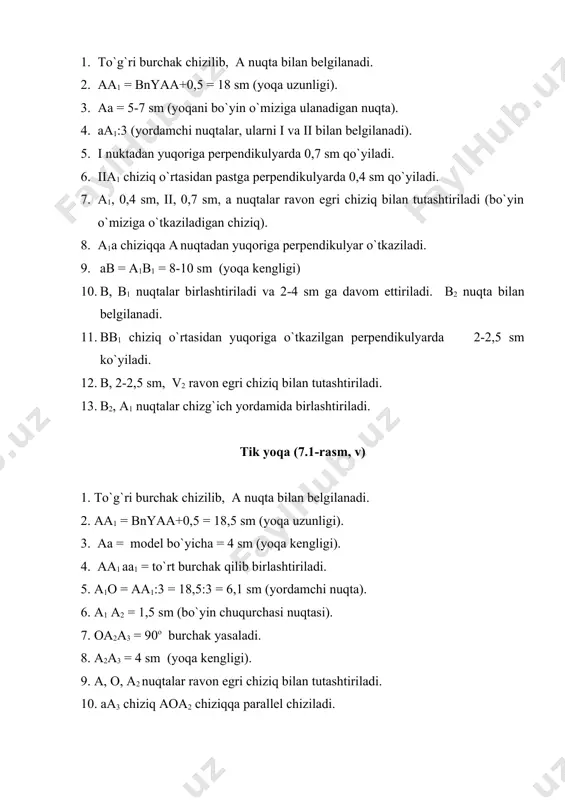

. o`tqazma yoqalar chizmasi yarim qaytarma yoqa chizmasi (7.1-rasm, b) 1. to`g`ri burchak chizilib, a nuqta bilan belgilanadi. 2. aa1 = bnyaa+0,5 = 18 sm (yoqa uzunligi). 3. aa = 5-7 sm (yoqani bo`yin o`miziga ulanadigan nuqta). 4. aa1:3 (yordamchi nuqtalar, ularni i va ii bilan belgilanadi). 5. i nuktadan yuqoriga perpendikulyarda 0,7 sm qo`yiladi. 6. iia1 chiziq o`rtasidan pastga perpendikulyarda 0,4 sm qo`yiladi. 7. a1, 0,4 sm, ii, 0,7 sm, a nuqtalar ravon egri chiziq bilan tutashtiriladi (bo`yin o`miziga o`tkaziladigan chiziq). 8. a1a chiziqqa a nuqtadan yuqoriga perpendikulyar o`tkaziladi. 9. ab = a1b1 = 8-10 sm (yoqa kengligi) 10. b, b1 nuqtalar birlashtiriladi va 2-4 sm ga davom ettiriladi. b2 nuqta bilan belgilanadi. 11. bb1 chiziq o`rtasidan yuqoriga o`tkazilgan perpendikulyarda 2-2,5 sm ko`yiladi. 12. b, 2-2,5 sm, v2 ravon egri chiziq bilan tutashtiriladi. 13. b2, a1 nuqtalar chizg`ich yordamida birlashtiriladi. tik yoqa (7.1-rasm, v) 1. to`g`ri burchak chizilib, a …

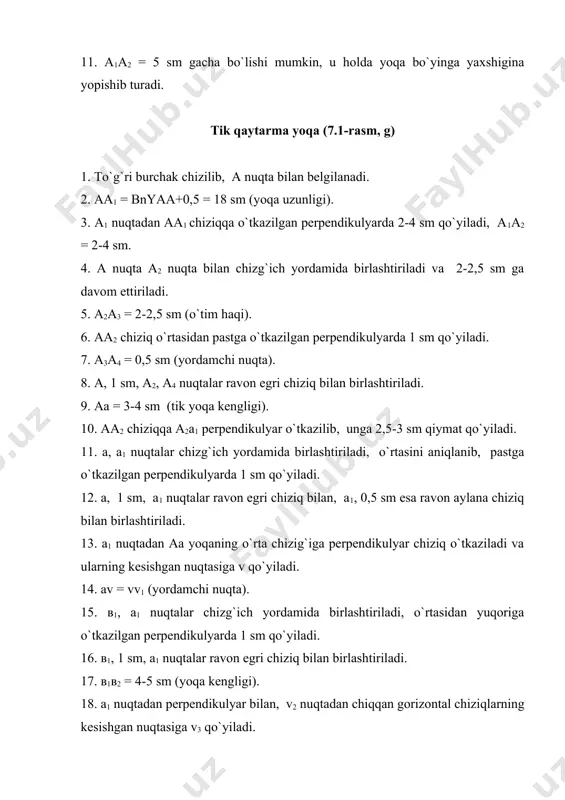

a4 nuqtalar ravon egri chiziq bilan birlashtiriladi. 9. aa = 3-4 sm (tik yoqa kengligi). 10. aa2 chiziqqa a2a1 perpendikulyar o`tkazilib, unga 2,5-3 sm qiymat qo`yiladi. 11. a, a1 nuqtalar chizg`ich yordamida birlashtiriladi, o`rtasini aniqlanib, pastga o`tkazilgan perpendikulyarda 1 sm qo`yiladi. 12. a, 1 sm, a1 nuqtalar ravon egri chiziq bilan, a1, 0,5 sm esa ravon aylana chiziq bilan birlashtiriladi. 13. a1 nuqtadan aa yoqaning o`rta chizig`iga perpendikulyar chiziq o`tkaziladi va ularning kesishgan nuqtasiga v qo`yiladi. 14. av = vv1 (yordamchi nuqta). 15. в1, a1 nuqtalar chizg`ich yordamida birlashtiriladi, o`rtasidan yuqoriga o`tkazilgan perpendikulyarda 1 sm qo`yiladi. 16. в1, 1 sm, a1 nuqtalar ravon egri chiziq bilan birlashtiriladi. 17. в1в2 = 4-5 sm (yoqa kengligi). 18. a1 nuqtadan perpendikulyar bilan, v2 nuqtadan chiqqan gorizontal chiziqlarning kesishgan nuqtasiga v3 qo`yiladi. 19. в3в4 = 1-5 sm (yoqa uchi). 20. a1в5 = 9-14 sm (yoqa uchi). 21. в2в3 = chiziq 3 ga bo`linib, bir …

ar old bo`lak asos chizmasida, yaxlit tik yoqa esa old va ort bo`lak asos chizmalarida loyihalanadi. 7.2-rasm. yаxlit tik yoqa chizmasi ort bo`lakdagi yoqa chizmasi (7.2-rasm, a) 1. ort bo`lak andozasi qog`ozga tushirib chizib olinadi va unda bn4, bn5 nuqtalar belgilab olinadi. 2. ort bo`lakning o`rta chizig`i yuqoriga davom ettiriladi. bn5bn51 = 3-4 sm (yoqa tikligi). 3. bn4 nuqtadan yuqoriga vertikal chiziq o`tkaziladi. bn4bn41=bn5bn51-1 = (3-4)-1 = 2-3 sm. 4. bn41 nuqtadan chap tomonga 1 sm qo`yiladi va bn42 nuqta bilan belgilanadi. 5. bn4bn43 = 1 sm (yordamchi nuqta). 6. bn42 nuqta va bn43 nuqtalar egri chiziq bilan tutashtirilib, elka vitochkasigacha davom ettiriladi. old bo`lakdagi yoqa chizmasi (7.2-rasm, b) 1. elka vitochkasi ko`chirilgan old bo`lak andozasini qog`ozga tushirib chizib olinadi va unda bn6, bn7 nuqtalar belgilab olinadi. 2. bn6bn61 = 2-3 sm (gorizontal chiziqda yordamchi nuqta belilanadi). bn61 nuqtadan yuqoriga perpendikulyar o`tkaziladi. 3. bn61bn62 = (bn6bn61:2) = (2-3):2 = 1-1,5 …

sm) qo`yiladi. 9. 1,5 sm bilan bn6 nuqta bir oz egri chiziq bilan tutashtiriladi. 10. bn61bn62 = 8 sm (yoqa kengligi). 11. bn62 nuqtadan bn61bn8 chiziqqa perpendikulyar o`tkazilib, yuqoriga davom ettiriladi va unda 2 sm qo`yiladi. 12. bn61 va 2 sm nuqtalar tutashtiriladi va yuqoriga davom ettiriladi. 13. bn61bn63 = 6-12 sm (yoqa kengligi). 14. yoqaning uchi 36-rasmdagidek chiziladi. o`z-o`zini nazorat qilish 1. agar ko`tarma balandligi (bст)3 sm ga teng bo`lsa, yoqaning minimal qaytarma kengligi (шотл) nimaga teng? a. 3 b. 4 c. 5 d. 4,5 2. ko`tarma balandligi (bст) va qaytarma kengligi (шотл) o`rtasida qanday bog`liqlik bor? a. вст шотл d. вст ≤шотл 3. old bo`lak va ort bo`lak yoqa o`mizida yoqa konstruksiyasini qurishda qanday holatda yoqa ko`tatmasining balandligi (bст) maksimal ko`tarish mumkin? a. old va ort bo`lak yelka chhiziqlarini bir-biriga mos joylashtirganda; b. old va ort bo`lak yelka chiziqlarini bir-biriga kirishishini ko`paytirganda; c. old va ort bo`lak yoqa …
