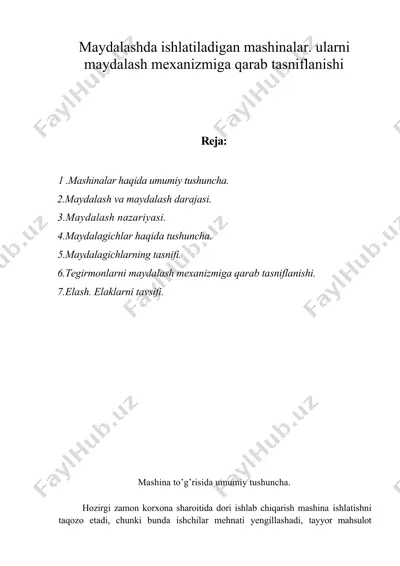

1403276726_44375.doc maydalashda ishlatiladigan mashinalar. ularni maydalash mexanizmiga qarab tasniflanishi reja: 1 .mashinalar haqida umumiy tushuncha. 2.maydalash va maydalash darajasi. 3.maydalash nazariyasi. 4.maydalagichlar haqida tushuncha. 5.maydalagichlarning tasnifi. 6.tegirmonlarni maydalash mexanizmiga qarab tasniflanishi. 7.elash. elaklarni tavsifi. mashina to’g’risida umumiy tushuncha. hozirgi zamon korxona sharoitida dori ishlab chiqarish mashina ishlatishni taqozo etadi, chunki bunda ishchilar mehnati yengillashadi, tayyor mahsulot tannarxi arzonlashadi. mashina - bu mexanizm yoki mexanizmlar majmuasi bo’lib, ma'lum maqsadga muvofiq energiya yoki ishni o’zgartirish maqsadida harakat qiladi. mashina dvigatel, uzatuvchi mexanizm, bajaruvchi mexanizmlardan iborat. dvigatel-mashinaning hamma qismlarini harakatga keltirish uchun xizmat qiladi. uzatuvchi mexanizm-bu dvigatel bilan bajaruvchi mexanizm orasidagi bog’lovchi zvenodir. uzatuvchi mexanizm bu funksiyani bajaruvchi mexanizm vazifasiga muvofiq boshlang’ich aylanma harakatni uzatish, boshqarish orqali amalgam oshiradi. bajaruvchi mexanizm-bu mashinani asosiy (muhim) qismi bo’lib, mehnat vositasiga bevosita ta'sir ko’rsatadi va kerakli ishni bajaradi. dvigatel validan harakatni qabul qilib olish va ishchi mashina valiga uzatish shkivlar, qayishli (tasmali) uzatgichlar orqali amalga oshiriladi …

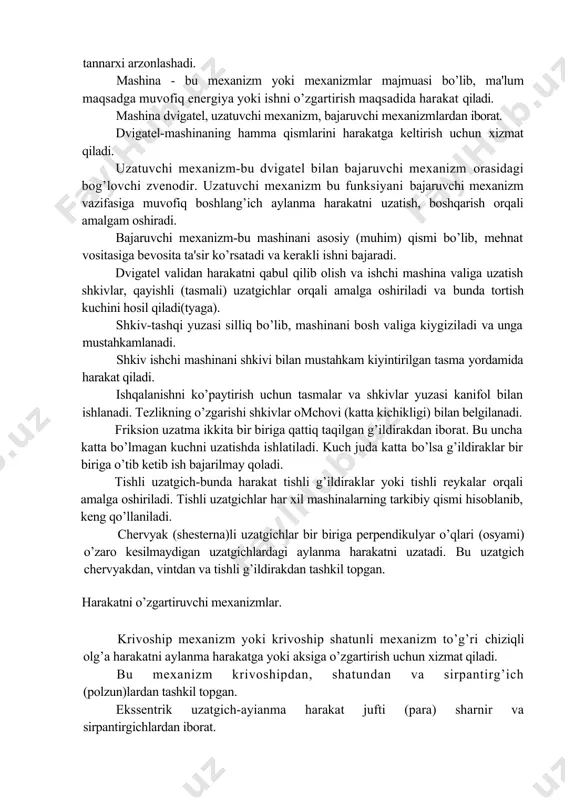

bunda harakat tishli g’ildiraklar yoki tishli reykalar orqali amalga oshiriladi. tishli uzatgichlar har xil mashinalarning tarkibiy qismi hisoblanib, keng qo’llaniladi. chervyak (shesterna)li uzatgichlar bir biriga perpendikulyar o’qlari (osyami) o’zaro kesilmaydigan uzatgichlardagi aylanma harakatni uzatadi. bu uzatgich chervyakdan, vintdan va tishli g’ildirakdan tashkil topgan. harakatni o’zgartiruvchi mexanizmlar. krivoship mexanizm yoki krivoship shatunli mexanizm to’g’ri chiziqli olg’a harakatni aylanma harakatga yoki aksiga o’zgartirish uchun xizmat qiladi. bu mexanizm krivoshipdan, shatundan va sirpantirg’ich (polzun)lardan tashkil topgan. ekssentrik uzatgich-ayianma harakat jufti (para) sharnir va sirpantirgichlardan iborat. ekssentrik-bu dumaloq (yumaloq) disk bo’lib, harakatlanadigan valga o’rnatilgan.shunday qilib diskni markazi valning o’qiga to’g’ri kelmaydi. kulakchakli (кулачковые) mexanizmlar-bu aylanma harakatni davriy oldinga aylantirish imkoniyatini beradi. bu esa mashina va avtomatlarda keng qo’llaniladi. maydalash maydalash - bu qattiq moddalarni mexanik usulda parchalanishi (расшепление)dir. maydalash uchun har hil tipdagi mashinalar ulkan maydalagichlardan, toki 0.1 mkm gacha kattalikda maydalaydigan colloid tegirmonlar ishlatiladi. yirik maydalash (дробление) va tolqonga aylantirish maydalash darajasi bilan …

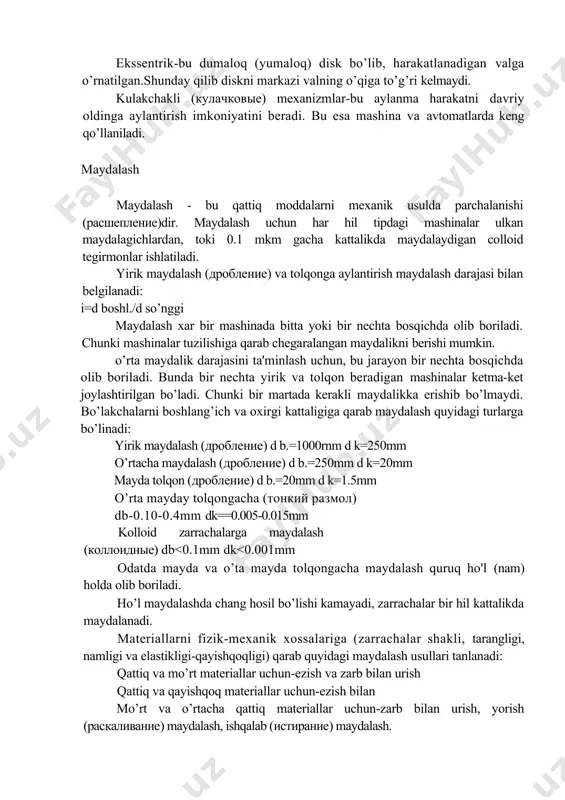

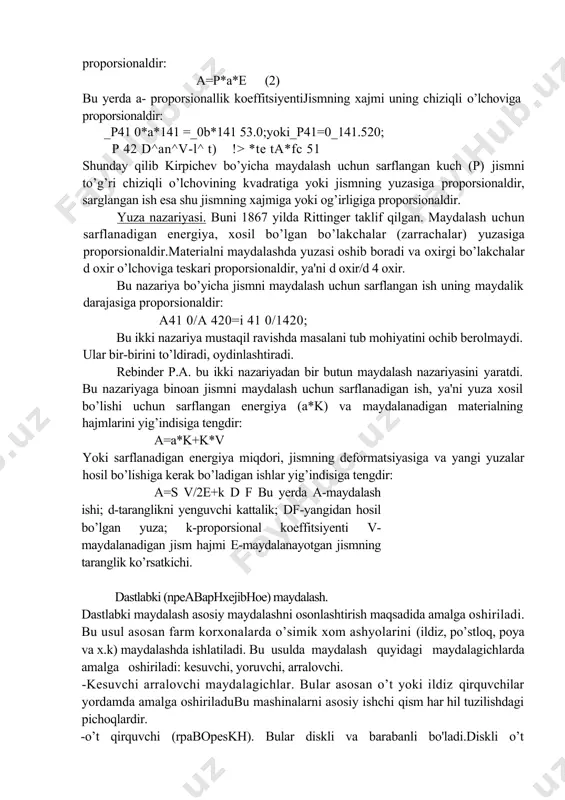

b.=20mm d k=1.5mm о’rta mayday tolqongacha (тонкий размол) db-0.10-0.4mm dk==0.005-0.015mm kolloid zarrachalarga maydalash (коллоидные) db *te ta*fc 51 shunday qilib kirpichev bo’yicha maydalash uchun sarflangan kuch (p) jismni to’g’ri chiziqli o’lchovining kvadratiga yoki jismning yuzasiga proporsionaldir, sarglangan ish esa shu jismning xajmiga yoki og’irligiga proporsionaldir. yuza nazariyasi. buni 1867 yilda rittinger taklif qilgan. maydalash uchun sarflanadigan energiya, xosil bo’lgan bo’lakchalar (zarrachalar) yuzasiga proporsionaldir.materialni maydalashda yuzasi oshib boradi va oxirgi bo’lakchalar d oxir o’lchoviga teskari proporsionaldir, ya'ni d oxir/d 4 oxir. bu nazariya bo’yicha jismni maydalash uchun sarflangan ish uning maydalik darajasiga proporsionaldir: a41 0/a 420=i 41 0/1420; bu ikki nazariya mustaqil ravishda masalani tub mohiyatini ochib berolmaydi. ular bir-birini to’ldiradi, oydinlashtiradi. rebinder p.a. bu ikki nazariyadan bir butun maydalash nazariyasini yaratdi. bu nazariyaga binoan jismni maydalash uchun sarflanadigan ish, ya'ni yuza xosil bo’lishi uchun sarflangan energiya (a*k) va maydalanadigan materialning hajmlarini yig’indisiga tengdir: a=a*k+k*v yoki sarflanadigan energiya miqdori, jismning deformatsiyasiga …

ashinalarni asosiy ishchi qism har hil tuzilishdagi pichoqlardir. -o’t qirquvchi (rpabopeskh). bular diskli va barabanli bo'ladi.diskli o’t qirquvchilarda (kphbojihheteoe) tig’li (pichoqli) maxovikni kechayiga (cnnuacnra) mustahkamlab qo’yilgan bo’ladi. o’simlik xom ashyosi dasta holida tarnovcha orqali pichoqqa yuboriladi. barabanli o’t qirquvchilarda pichog’i qayrilgan bo’lib, 30 gradus burchak hosil qilib mustahkamlab qo’yilgan. ishlab chiqarish unumi soatiga 300 kg xom ashyodir. -ildiz qirquvchi-kornerezkalarda gilotinali 2 ta pichog'2 bor. yuqoridagi pichoq -- ekssentrikka mahkamlab qo’yilgan bo’lib, yuqoriga va pastga harakat qiladi. pastki pichoq harakatlanmaydi. pastki pichoq yuqoriga pastkatushishi bilan ildizni maydaligi boshqariladi. mahsus mashinalarda xom ashyo oxirigacha maydalashda har hil tuzilishdagi tegirmonlardan foydalaniladi. -ezib (paa/iabjihbaromero) maydalashga asoslangan maydalagichlar. juvali tegirmonlar - ular silliq juvali va tishli bo’ladi. juvalalarni to’g’ri va unumli ishlashi xom ashyoni uzluksiz va bir me'yorda berib turishga bog’liqdir. bunda tegirmonning juvalari silliq bo’lsa, uning diametri maydalanadigan materialning diametridan 20 marta katta bo’lishi kerak. tishli juvalar ancha katta bo’laklarni ham qamrab olib maydalay …

orasiga tushib maydalanadi. disklar minutiga 200-300 marta tezlikda harakat qiladi.diskdagi tishlar doira bo’ylab shunday joylashganki, harakatdagi diskning tishlari harakatsiz diskning tishlari orasiga tushishi kerak. tegirmon ishlaganda o’tkir tishlar hisobiga materialni kesish, ishqalash va ezish yuz beradi. diskni diametri d=400 mm bo’lganda ishlab chiqarish unumdorligi 50 kg/soat bo’ladi. -dezintegratorlar va dismembratorlar. bular mo’rt materiallar (soda, achchiqtosh, qand va boshqalar) ni maydalashda ishlatiladi. bu tegirmonda maydalash urib markazdan qochish kuchiga asoslangandir. dezintegratorlarda ikkila diski ham qararna-qarshi tomonga minutiga 500-900 marta tezlikda aylanadi. ikkala disk yuzasida tishlar va shtiftga o’hshash moslamalar bo’lib, 2-4 qator xalqa bo’ylab joylashgan. disklar bir-biriga qarama-qarshi ravishda shunday joylashganki, bitta diskning tishlari ikkinchi disknikiga kirib turadi. markazdan qochish kuchi hisobiga zarrachalar tishlardagi disklar yuzasida hisobsiz zarbaga uchrab maydalanadi. dismembratorlar dezintegratorlardan farqi, tashqi diski aylanmaydi. shuning uchun kerakli darajadagi maydalik olish ichki diski minutiga 3800 marta tezlikda aylanadi. perpleks dismembratorning bir turidir. -bolg’achali tegirmon. ichki devori zihrlangan metalldan tayyorlangan tana,markaziy …
