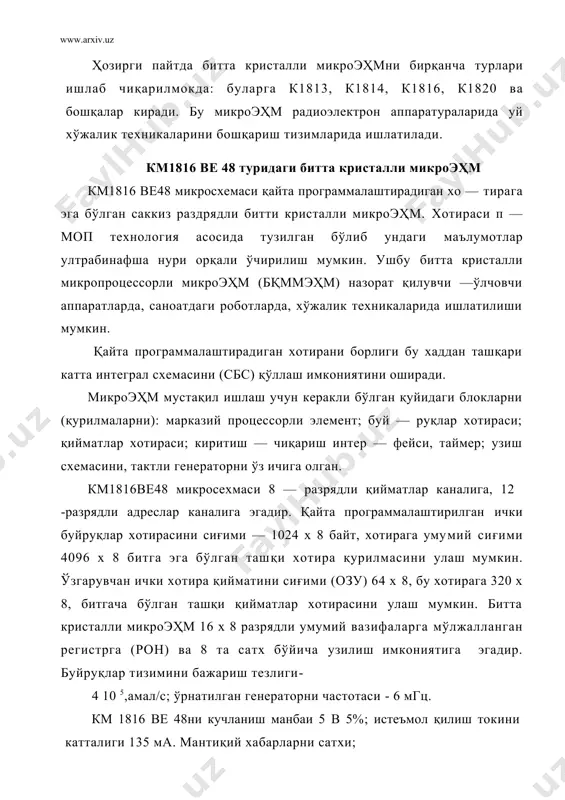

1363834686_42658.doc ўзбекистон республикаси page www.arxiv.uz маиший хўжалик техникасида ишлатиладиган битта кристалли микроэҳм режа: 1. км1816 ве 48 туридаги битта кристалли микроэҳм 2. киритиш чиқариш қурилмаси ҳозирги пайтда битта кристалли микроэҳмни бирқанча турлари ишлаб чиқарилмокда: буларга к1813, к1814, к1816, к1820 ва бошқалар киради. бу микроэҳм радиоэлектрон аппаратураларида уй хўжалик техникаларини бошқариш тизимларида ишлатилади. км1816 ве 48 туридаги битта кристалли микроэҳм км1816 ве48 микросхемаси қайта программалаштирадиган хо — тирага эга бўлган саккиз раздрядли битти кристалли микроэҳм. хотираси п —моп технология асосида тузилган бўлиб ундаги маълумотлар ултрабинафша нури орқали ўчирилиш мумкин. ушбу битта кристалли микропроцессорли микроэҳм (бқммэҳм) назорат қилувчи —ўлчовчи аппаратларда, саноатдаги роботларда, хўжалик техникаларида ишлатилиши мумкин. қайта программалаштирадиган хотирани борлиги бу хаддан ташқари катта интеграл схемасини (сбс) қўллаш имкониятини оширади. микроэҳм мустақил ишлаш учун керакли бўлган қуйидаги блокларни (қурилмаларни): марказий процессорли элемент; буй — руқлар хотираси; қийматлар хотираси; киритиш — чиқариш интер — фейси, таймер; узиш схемасини, тактли генераторни ўз ичига олган. …

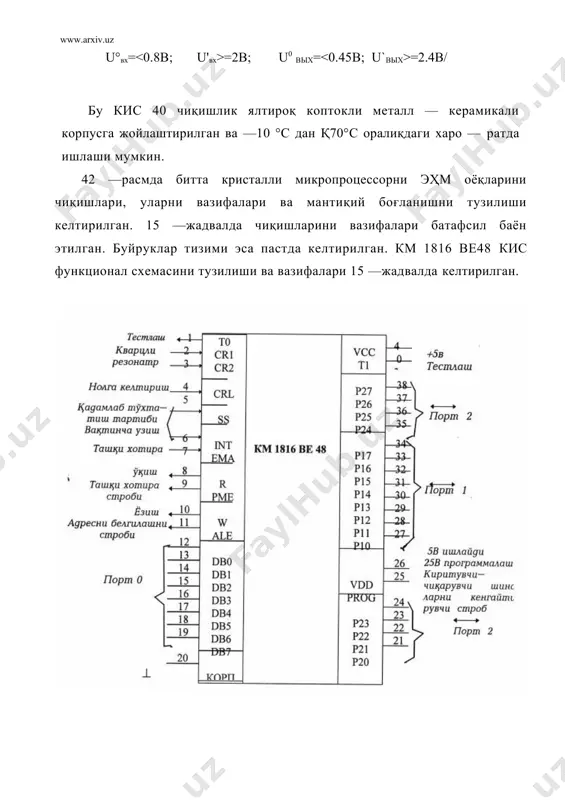

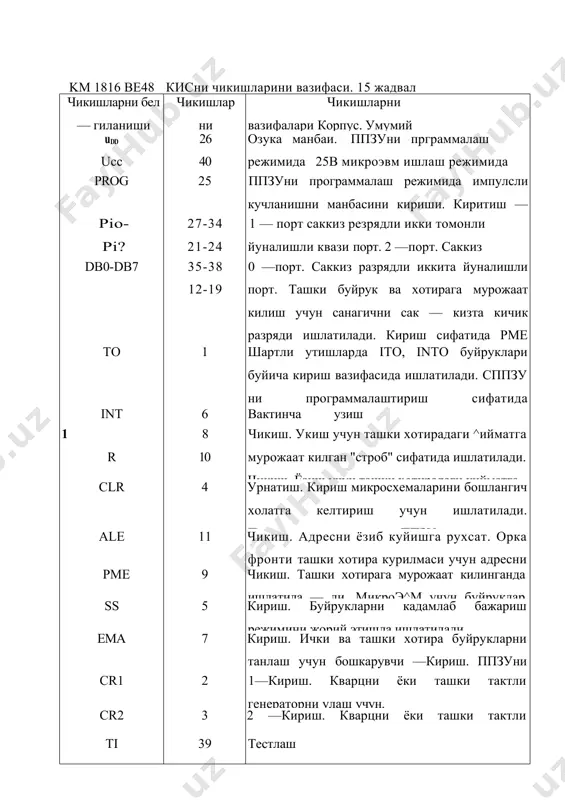

4b/ бу кис 40 чиқишлик ялтироқ коптокли металл — керамикали корпусга жойлаштирилган ва —10 °с дан қ70°с оралиқдаги харо — ратда ишлаши мумкин. 42 —расмда битта кристалли микропроцессорни эҳм оёқларини чиқишлари, уларни вазифалари ва мантиқий боғланишни тузилиши келтирилган. 15 —жадвалда чиқишларини вазифалари батафсил баён этилган. буйруклар тизими эса пастда келтирилган. км 1816 ве48 кис функционал схемасини тузилиши ва вазифалари 15 —жадвалда келтирилган. 42-расм. км1816ве48 чиқишларини вазифаларини аниқлайдиган схема km 1816 be48 кисни чикишларини вазифаси. 15 жадвал чикишларни бел — гиланиши uand чикишларни номерлари 20 чикишларни вазифалари корпус. умумий udd ucc 26 40 озука манбаи. ппзуни прграммалаш режимида 25в микроэвм ишлаш режимида 5в. 5в prog 25 ппзуни программалаш режимида импулсли кучланишни манбасини кириши. киритиш — чикариш кенгайтирувчиси учун бошкарувчи хабар — чикиш. pio-pi? p20-p27 27-34 21-24 1 — порт саккиз резрядли икки томонли йуналишли квази порт. 2 —порт. саккиз разрядли иккита йуналишли порт db0-db7 35-38 12-19 0 —порт. саккиз разрядли иккита …

дресни ёзиб куйишга рухсат. орка фронти ташки хотира курилмаси учун адресни строблайди. pme 9 чикиш. ташки хотирага мурожаат килинганда ишлатила — ди. микроэ^м учун буйруклар кодини строблайди. ss 5 кириш. буйрукларни кадамлаб бажариш режимини жорий этишда ишлатилади. ema 7 кириш. ички ва ташки хотира буйрукларни танлаш учун бошкарувчи —кириш. ппзуни программалаштиришда ишлатилади. cr1 2 1—кириш. кварцни ёки ташки тактли генераторни улаш учун. cr2 3 2 —кириш. кварцни ёки ташки тактли генераторни улаш учун ti 39 тестлаш кириши. киритиш чиқариш қурилмаси км1816 ве48 киритиш — чиқариш учун 27 та чиқиш оёқчалари ишлатилади. бу оёқчалар 8 тадан чиқишга эга бўлган учта 0, 1, 2 чи турларга бўлинган. шартли ўтиш буйруқлари бўйича программани бажарилишини ўзгартириш учун учта тестлайдиган ва узадиган чиқишлар (то, т1, шт) бор. кириши бўйича ҳамма хабарлар ттл — логикали схема билан мое тушади, чиқиши бўйича ҳар бир чиқишга стандарт бўлган битта ттл элемент уланиши мумкин. саккиз разрядли икки томонга йўналган …

р бир вақтда кириш хам чиқиш вазифаларини бажара олади. бу ерда: 0 —чи порт — қийматлар порти асосий киритувчи — чиқарувчи портдир. бу порт 8 — разрядли бўлиб иккита томонга йў — налган, кириш ва чиқишлари синхронизацияланган. чиқариладиган хабарлар қайтатдан ёзиладиган пайтгача ёзилиб туради, киритилаётган хабарлар эса киришлар ўқилмагунларича сақланиб туришлари керак. қийматларни киритиш insa, р буйруғи орқали чиқариш эса оutlp-а-©рқали (аккумляторни қийматини портга ўтказиш) амалга оширилади. амалда шу пайтда w ва r чиқишларида хабарлар ташкил этилади. 0 — чи портни икки томонга йўналган «ўқиш —ёзиш» учун буй — руғидан фойдаланилади. каналга ёзилаётган пайтда w киришида импульс бўлади ва чиқариладиган қийматлар, ш киришдаги хабар — ларни орқа фронтларидан узатишга тайёр бўлади. каналдан ўкил — ганда эса к киришида импулс бўлади ва чиқариладиган қийматларга берадиган хабарни орқа фронти орқали ўқишга тайёр бўлади. ўкиш —ёзиш бўлмаганда 0 —чи портни қийматлар йўли юқори қаршилик ҳолатида бўлади. то, т1, шт тестлаш киришлари бевосита шартли …
