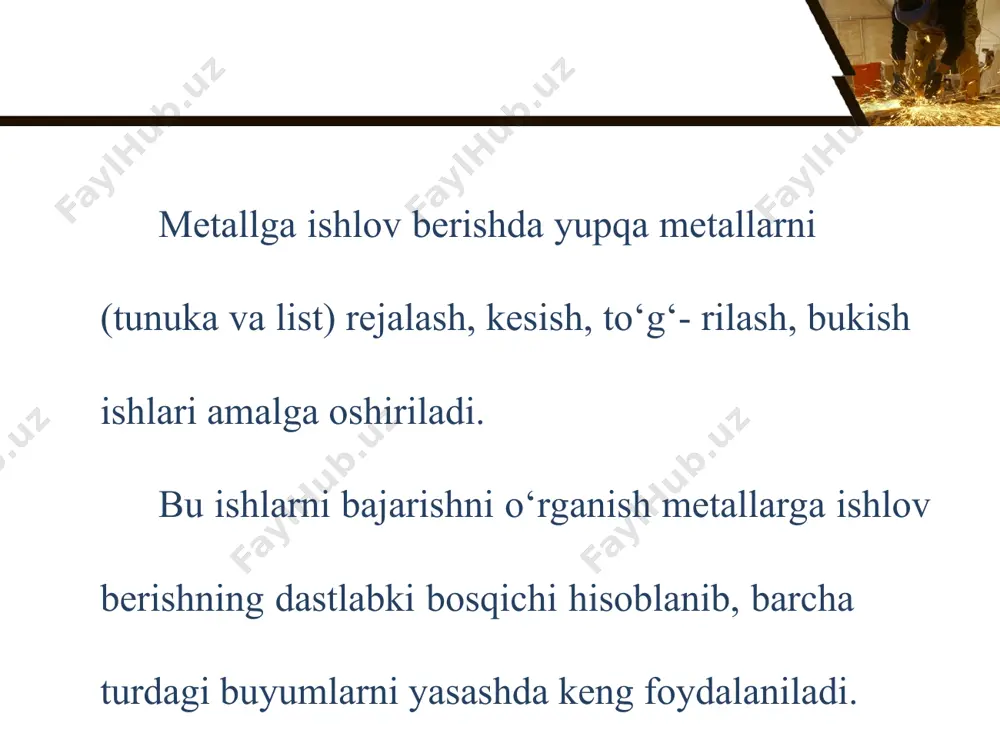

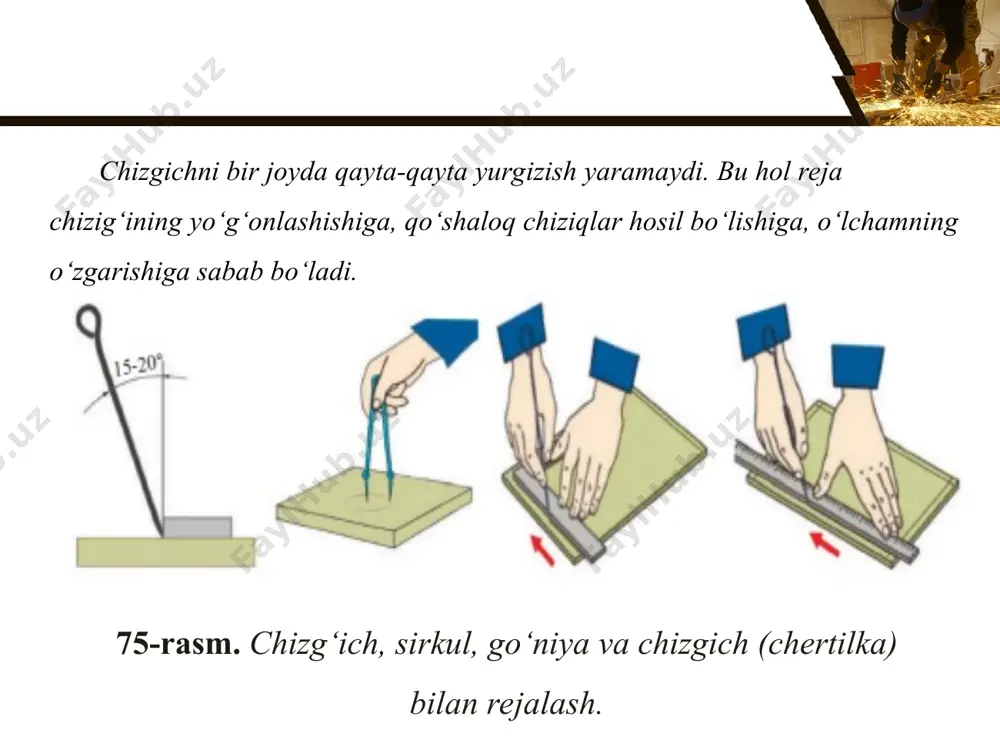

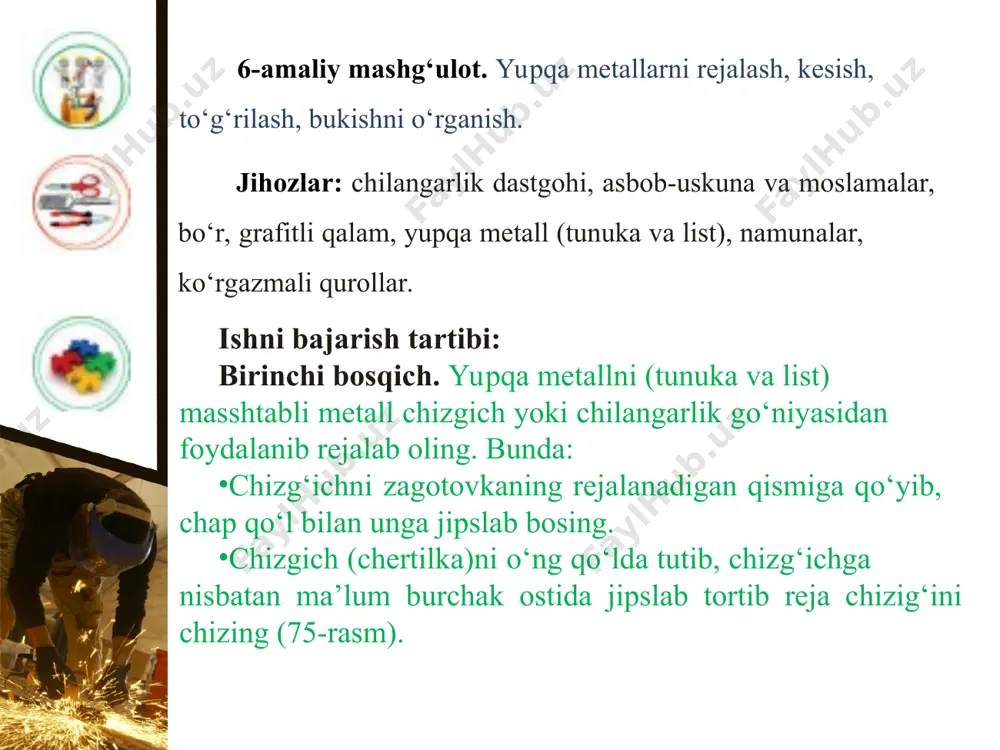

1681891047.ppt www.arxiv.uz 5-sinf texnologiya darsligi asosida 20-mavzu: metallga ishlov berish turlari (rejalash, kesish, to‘g‘rilash, bukish) metallga ishlov berishda yupqa metallarni (tunuka va list) rejalash, kesish, to‘g‘- rilash, bukish ishlari amalga oshiriladi. bu ishlarni bajarishni о‘rganish metallarga ishlov berishning dastlabki bosqichi hisoblanib, barcha turdagi buyumlarni yasashda keng foydalaniladi. 6-amaliy mashg‘ulot. yupqa metallarni rejalash, kesish, to‘g‘rilash, bukishni o‘rganish. jihozlar: chilangarlik dastgohi, asbob-uskuna va moslamalar, bо‘r, grafitli qalam, yupqa metall (tunuka va list), namunalar, ko‘rgazmali qurollar. ishni bajarish tartibi: birinchi bosqich. yupqa metallni (tunuka va list) masshtabli metall chizgich yoki chilangarlik gо‘niyasidan foydalanib rejalab oling. bunda: chizg‘ichni zagotovkaning rejalanadigan qismiga qо‘yib, chap qо‘l bilan unga jipslab bosing. chizgich (chertilka)ni о‘ng qо‘lda tutib, chizg‘ichga nisbatan ma’lum burchak ostida jipslab tortib reja chizig‘ini chizing (75-rasm). 75-rasm. chizg‘ich, sirkul, gо‘niya va chizgich (chertilka) bilan rejalash. chizgichni bir joyda qayta-qayta yurgizish yaramaydi. bu hol reja chizig‘ining yо‘g‘onlashishiga, qо‘shaloq chiziqlar hosil bо‘lishiga, о‘lchamning о‘zgarishiga sabab bо‘ladi. ikkinchi bosqich. …

qistirib olib bajarish ham mumkin (76-rasm, e). bu esa qisqa о‘lchamli tunukalarni kesishda qulay hisoblanadi. uchinchi bosqich. kerakli о‘lchamda kesib olingan yupqa metallni tо‘g‘rilash ishlarini bajaring. bunda: yupqa metallni sandon (plita)ga qо‘yib, chizg‘ich yordamida qavariqlikni aniqlang, uning chegaralarini bо‘r yoki grafitli qalam bilan belgilab chiqing. qavariqlar soni va ularning joylashishiga qarab zarb berish ketma-ketligini aniqlang: – agar zagotovkada yupqa metallning о‘rtasida bitta qavariq bо‘lsa, u holda zarb yupqa metallning chetidan boshlab qavariq tomon berib boriladi (77-rasm, a); – agar qavariqlar yupqa metallning chetlarida joylashgan bо‘lsa, zarblarni yupqa metallning о‘rtasidan chetlariga qarab berib borish kerak (77-rasm, b); – bir nechta qavarig‘i bor yupqa metallarda zarb qavariqlar orasiga beriladi, shundan keyin har qaysi qavariq alohida tо‘g‘rilanadi (77-rasm, d). 77-rasm. yupqa metallni tо‘g‘rilash usullari. 3. yupqa metall yuzida to‘lqinsimon joylar yо‘qotilganidan keyin uni ag‘darish va yengil zarblar berib tо‘g‘ri chiziqlilikni tiklashda: – yupqa metallni maxsus plita ustiga qо‘ying, uni chap qо‘l bilan ushlab …

qilib bukiladi (78-rasm, b). 78-rasm. metallarni tiskida bukish. 2. metallarni о‘tkir burchak hosil qilib bukish ishlarini bajarish uchun: – zagotovkaning bukiladigan qismini rejalab oling; – zagotovkani о‘tkir burchakli moslama bilan birgalikda tiskiga qotiring. bunda moslama tiskining qо‘zg‘almas jag‘i tomonga о‘rnatilib, reja chizig‘ini unga qaratib, undan 0,5 mm yuqoriroq kо‘tarib qistiring; – zagotovkani moslamaga bir tekis jips yotguncha bolg‘alang (78-rasm, d). 3. metallarni ikki uchidan tо‘g‘ri burchak hosil qilib bukishda: – zagotovkaning ikkala uchidan bukiladigan qismini rejalab oling; – zagotovkaning birinchi uchini yuqorida kо‘rsatilgan tartibda tо‘g‘ri burchak hosil qilib buking; – zagotovkaning ikkinchi uchini bukishda kvadrat shaklidagi metall moslamadan foydalanib, bukish ishlarini bajaring (78-rasm, e). moslamaning eni bukish natijasida hosil bо‘ladigan novning ichki eniga teng bо‘lib, balandligi va uzunligi nov tomonlari balandligi va uzunligidan ortiqroq bо‘lishi kerak.

metallga ishlov berish turlari (rejalash, kesish, to‘g‘rilash, bukish) 5-sinf - Page 4

metallga ishlov berish turlari (rejalash, kesish, to‘g‘rilash, bukish) 5-sinf - Page 5
