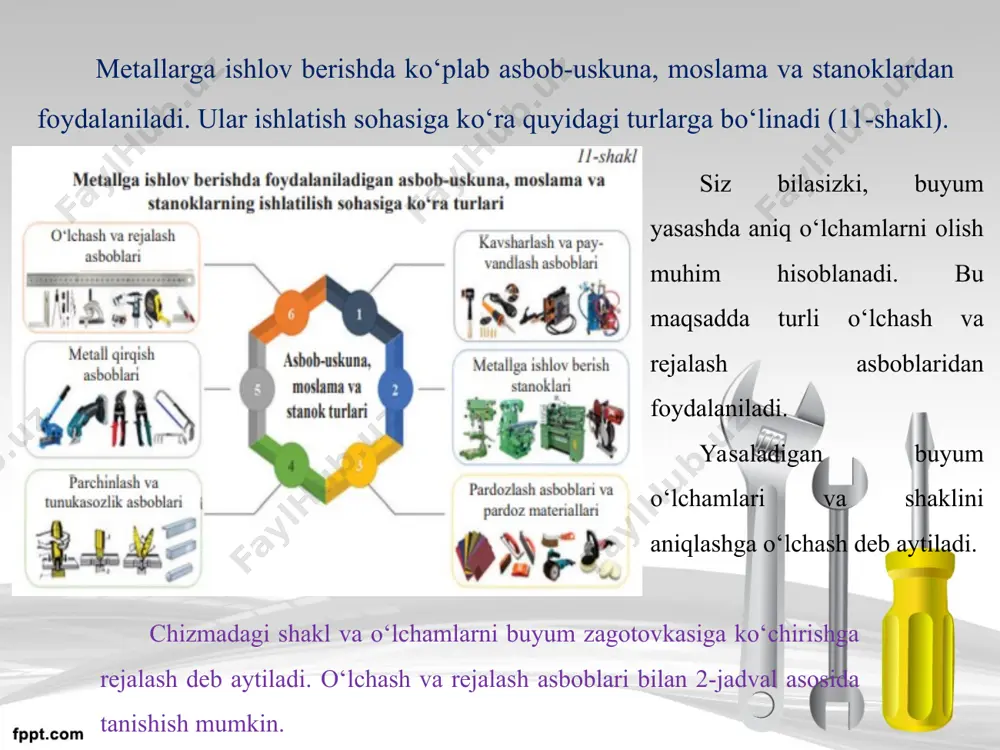

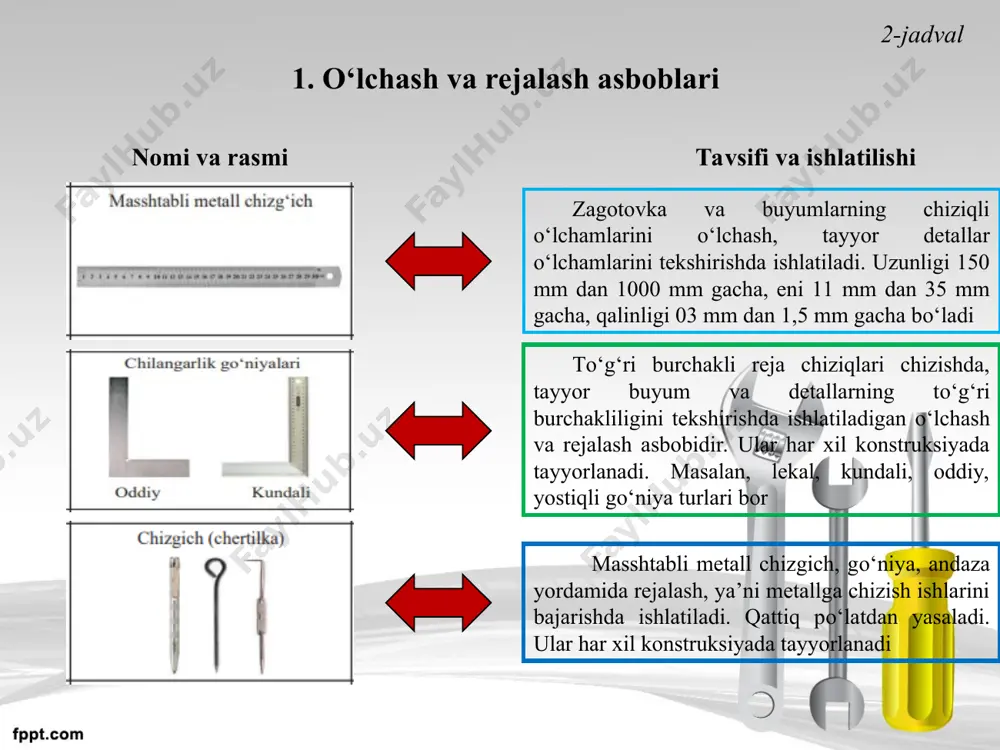

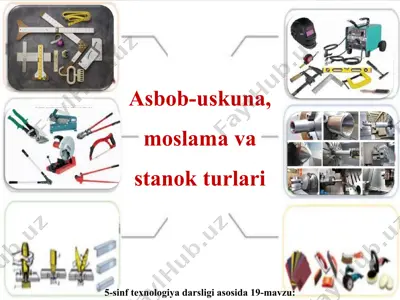

1681890997.ppt www.arxiv.uz asbob-uskuna, moslama va stanok turlari 5-sinf texnologiya darsligi asosida 19-mavzu: metallarga ishlov berishda kо‘plab asbob-uskuna, moslama va stanoklardan foydalaniladi. ular ishlatish sohasiga kо‘ra quyidagi turlarga bо‘linadi (11-shakl). siz bilasizki, buyum yasashda aniq o‘lchamlarni olish muhim hisoblanadi. bu maqsadda turli о‘lchash va rejalash asboblaridan foydalaniladi. yasaladigan buyum o‘lchamlari va shaklini aniqlashga o‘lchash deb aytiladi. chizmadagi shakl va o‘lchamlarni buyum zagotovkasiga ko‘chirishga rejalash deb aytiladi. о‘lchash va rejalash asboblari bilan 2-jadval asosida tanishish mumkin. 2-jadval 1. о‘lchash va rejalash asboblari nomi va rasmi tavsifi va ishlatilishi zagotovka va buyumlarning chiziqli о‘lchamlarini о‘lchash, tayyor detallar о‘lchamlarini tekshirishda ishlatiladi. uzunligi 150 mm dan 1000 mm gacha, eni 11 mm dan 35 mm gacha, qalinligi 03 mm dan 1,5 mm gacha bо‘ladi tо‘g‘ri burchakli reja chiziqlari chizishda, tayyor buyum va detallarning tо‘g‘ri burchakliligini tekshirishda ishlatiladigan о‘lchash va rejalash asbobidir. ular har xil konstruksiyada tayyorlanadi. masalan, lekal, kundali, oddiy, yostiqli gо‘niya turlari bor masshtabli …

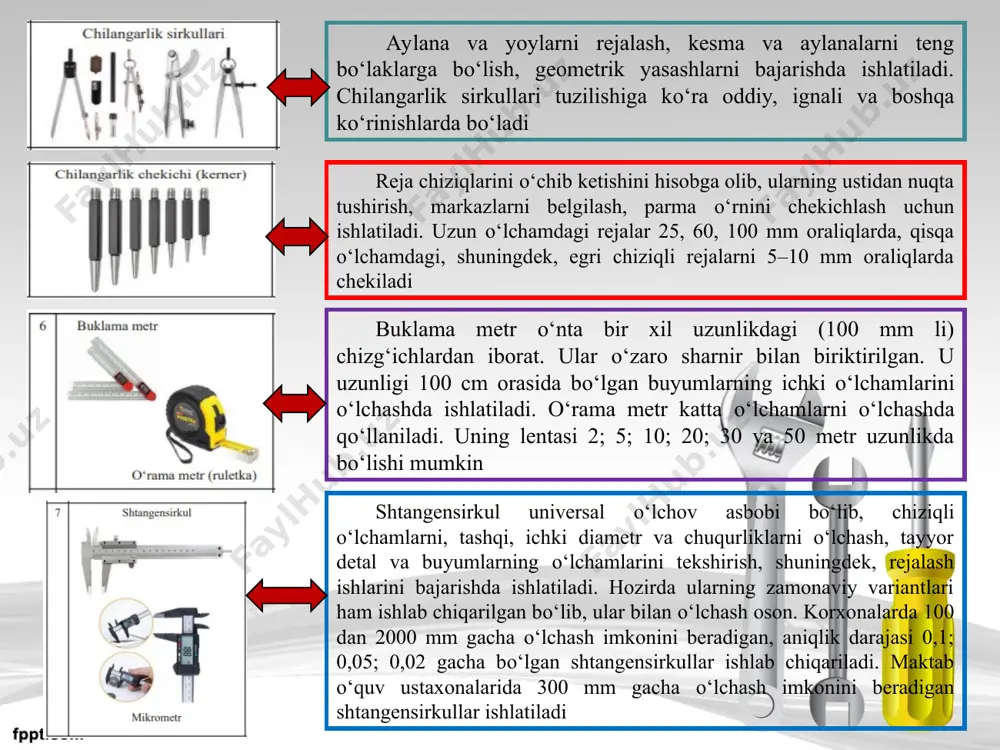

iriktirilgan. u uzunligi 100 cm orasida bо‘lgan buyumlarning ichki о‘lchamlarini о‘lchashda ishlatiladi. o‘rama metr katta о‘lchamlarni о‘lchashda qo‘llaniladi. uning lentasi 2; 5; 10; 20; 30 va 50 metr uzunlikda bo‘lishi mumkin shtangensirkul universal о‘lchov asbobi bо‘lib, chiziqli о‘lchamlarni, tashqi, ichki diametr va chuqurliklarni o‘lchash, tayyor detal va buyumlarning о‘lchamlarini tekshirish, shuningdek, rejalash ishlarini bajarishda ishlatiladi. hozirda ularning zamonaviy variantlari ham ishlab chiqarilgan bо‘lib, ular bilan о‘lchash oson. korxonalarda 100 dan 2000 mm gacha о‘lchash imkonini beradigan, aniqlik darajasi 0,1; 0,05; 0,02 gacha bо‘lgan shtangensirkullar ishlab chiqariladi. maktab о‘quv ustaxonalarida 300 mm gacha о‘lchash imkonini beradigan shtangensirkullar ishlatiladi 2. metall qirqish asboblari chilangarlik qaychilari. metall qirqishda ishlatiladigan qaychilar dastaki, richagli (mexanik) va elektr qaychilarga bо‘linadi. о‘quv ustaxonalarida, kо‘pincha, dastaki qaychilar ishlatiladi (60-rasm). 60-rasm. chilangarlik qaychilari: a) tо‘g‘ri; b) universal; d) richagli (mexanik); e) elektr qaychilar dastaki qaychilar о‘naqay va chapaqay bо‘ladi (61-rasm). omburlar. ombur – mix sugʻurish, narsalarni qisib ushlash, egish, …

sm). ular kvadrat (tо‘g‘ri to‘rtburchak), doiraviy muxrali bo‘lib, og‘irligi 200, 400, 500, 600 g gacha bо‘ladi. yupqa tunukalarni egish, bukish, tekislash va boshqa ishlarni bajarishda yog‘och to‘qmoqlardan foydalaniladi (67-rasm). sandon yaxlit metall taglik bо‘lib, uning ustida metallarni tо‘g‘rilash, parchinlash, qirqish kabi ishlar amalga oshiriladi (68-rasm). egovlar. egovlar bir qirrali, yarim doirali, uch qirrali, kvadrat, yumaloq va maxsus egovlarga (69-rasm) bo‘linadi. 69-rasm. egov turlari: 1 – bir qirrali; 2 – yarim doirali; 3 – uch 1 2 3 4 5 qirrali; 4 – kvadrat; 5 – yumaloq. 3. parchinlash va tunukasozlik asboblari parchin mix turlari. parchin mixlar materialiga va ishlatilish sohasiga qarab turli konstruksiyada tayyorlanadi. ular sterjenining diametri 1 mm dan 37 mm gacha bо‘lgan yarim yumaloq kallakli (3); yashirin kallakli (2); yarim yashirin kallakli (1); yassi kallakli (4); konussimon kallakli (5); pistonsimon (6) kо‘rinishida bо‘ladi. tortqich va tutqich. tortqich (1) parchin mix о‘tkazilgandan sо‘ng parchinlanadigan qismlarni birbiriga jipslash uchun ishlatiladi. …

lg‘alashda tunukalar ezilib, iz hosil bо‘ladi, buyum sifati buziladi. tunukalarni qiyish, ularning qalin-yupqaligiga qarab dastaki va stul qaychilari bilan olib boriladi. bukish ishlarini bajarishda qanday shaklga keltirilishiga qarab uchburchak (a), kvadrat (b), yumaloq (d) va boshqa turli xil moslamalardan ham foydalaniladi. 4. kavsharlash va payvandlash asboblari buyum tayyorlashda biriktirishning kavsharlash usulidan ham foydalaniladi. kavsharlashda qismlar kavshar deb ataluvchi maxsus metall qotishmalar bilan ajralmaydigan qilib biriktiriladi. kavsharlash turli xil koviya (kavsharlagich)lar bilan bajariladi (70-rasm). 70-rasm. koviya turlari. metall buyumlarni qizdirib payvandlash 2 xil usulda amalga oshiriladi. metallni elektr yoyi yordamida qо‘lda payvandlash (71-rasm). gaz alangasida payvandlash (72-rasm). 5. metallga ishlov berish stanoklari 1. parmalash stanogi. chilangarlik о‘quv ustaxonalarida, asosan, stolga о‘rnatiladigan parmalash stanogidan foydalaniladi. bu stanok tuzilishining soddaligi, ishlatilishining osonligi bilan boshqa stanoklardan farq qiladi. 2. frezalash stanogi. frezalash stanoklarida gorizontal, vertikal va qiya yassi, shakldor yuzalarni shakllantirish, tо‘g‘ri va vintsimon ariqchalar va pazlar ochish, g‘ildiraklarda tishlar kesish, tashqi va ichki …

g‘oz. jilvir qog‘oz bir tomoniga mayda qattiq minerallar yoki shishakukuni yelimlab yopishtirilgan ip mato yoki qog‘ozdan iborat bo‘lib, pardozlashda ishlatiladi (73-rasm). jilvir qog‘ozlar yirik va mayda donali bо‘lib, donalarning о‘lchamiga qarab quyidagicha raqamlanadi: 12, 16, 20, 24, 36, 60, 80, 100 120, 140, 170, 200, 280. raqamlar ortib borishi bilan jilvir qog‘oz mayda donali bо‘lib boradi. metall buyumlarni silliqlashda yog‘och, plastmassa va metalldan yasalgan turli shakllardagi maxsus silliqlash moslamalari hamda jilvirlash mashinasidan foydalaniladi (74-rasm). polirovkalash metall buyumlari yuza qismlariga maxsus vositalar yordamida pardoz berishning yakuniy jarayoni hisoblanadi. bu jarayon ham dastaki moslamalar bilan va maxsus mashinalarda amalga oshiriladi. bunda yasalgan buyum o‘ta chiroyli ko‘rinishga keladi. bundan ko‘pincha avtomobillarni pardozlashda foydalaniladi.
