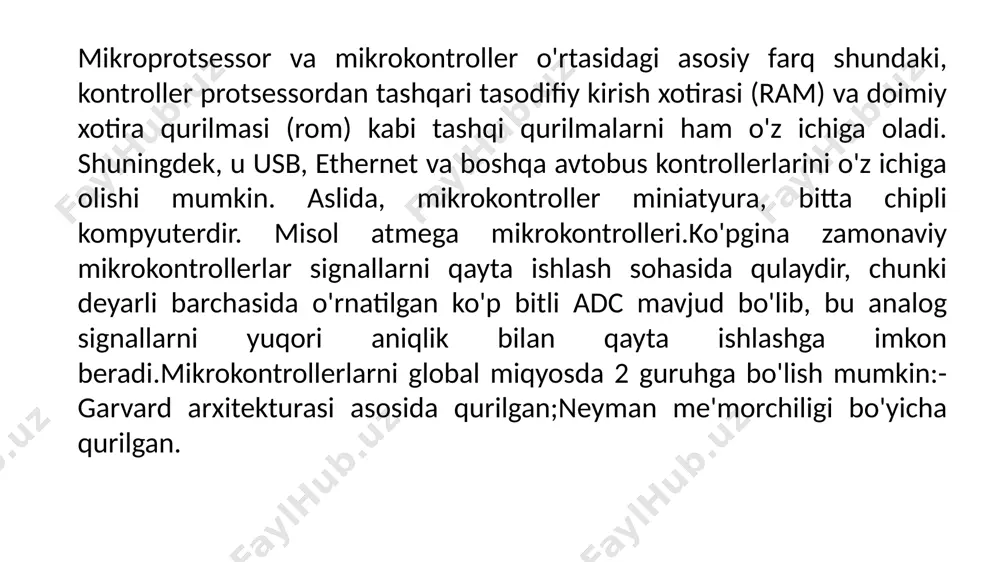

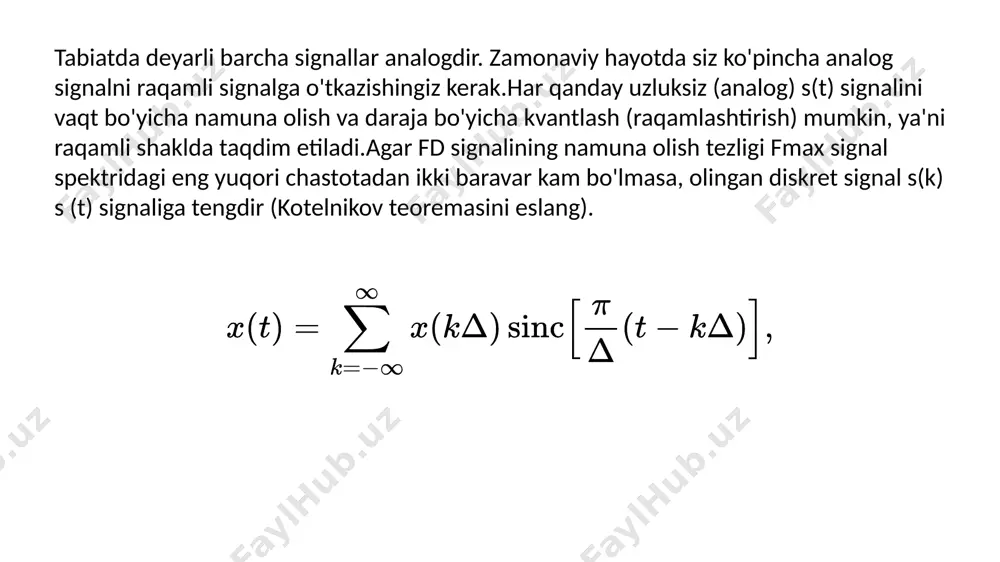

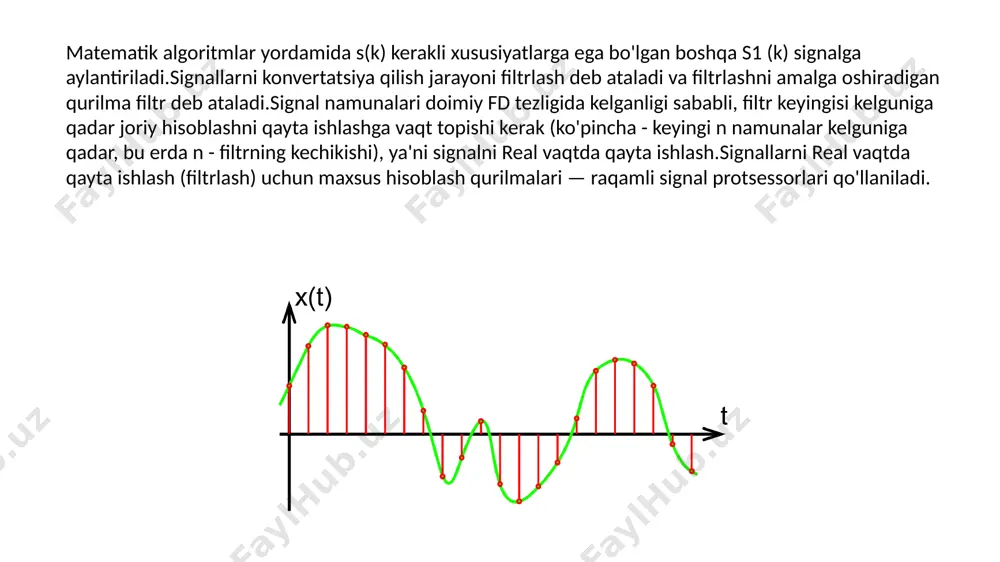

1708415467.pptx /docprops/thumbnail.jpeg mikrokontrollerda analog signallarni qayta ishlash usullari mavzu: mikrokontrollerda analog signallarni qayta ishlash usullari. tabiatda deyarli barcha signallar analogdir. zamonaviy hayotda siz ko'pincha analog signalni raqamli signalga o'tkazishingiz kerak.har qanday uzluksiz (analog) s(t) signalini vaqt bo'yicha namuna olish va daraja bo'yicha kvantlash (raqamlashtirish) mumkin, ya'ni raqamli shaklda taqdim etiladi.agar fd signalining namuna olish tezligi fmax signal spektridagi eng yuqori chastotadan ikki baravar kam bo'lmasa, olingan diskret signal s(k) s (t) signaliga tengdir (kotelnikov teoremasini eslang). matematik algoritmlar yordamida s(k) kerakli xususiyatlarga ega bo'lgan boshqa s1 (k) signalga aylantiriladi.signallarni konvertatsiya qilish jarayoni filtrlash deb ataladi va filtrlashni amalga oshiradigan qurilma filtr deb ataladi.signal namunalari doimiy fd tezligida kelganligi sababli, filtr keyingisi kelguniga qadar joriy hisoblashni qayta ishlashga vaqt topishi kerak (ko'pincha - keyingi n namunalar kelguniga qadar, bu erda n - filtrning kechikishi), ya'ni signalni real vaqtda qayta ishlash.signallarni real vaqtda qayta ishlash (filtrlash) uchun maxsus hisoblash qurilmalari — raqamli …

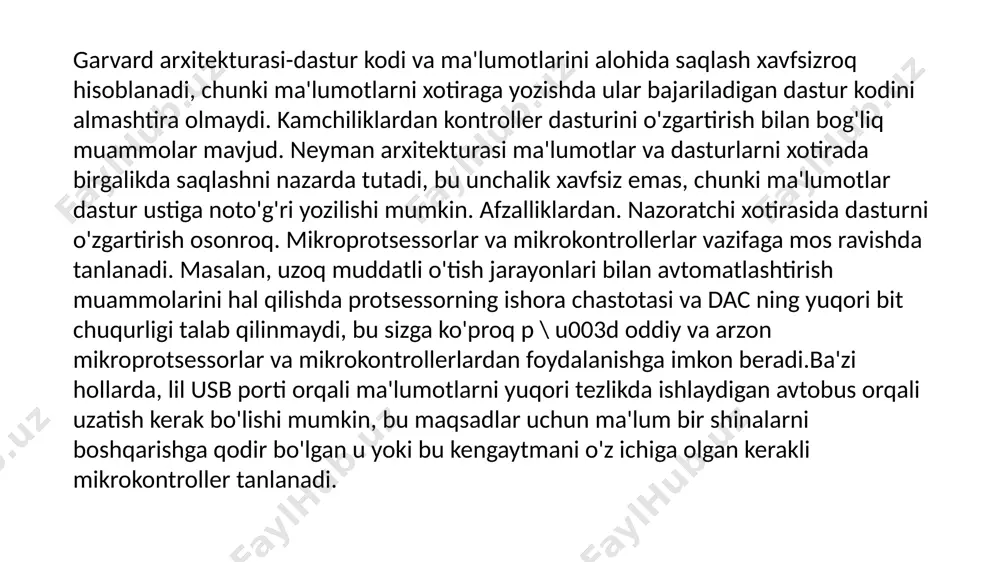

$i asosida qurilgan;neyman me'morchiligi bo'yicha qurilgan. garvard arxitekturasi-dastur kodi va ma'lumotlarini alohida saqlash xavfsizroq hisoblanadi, chunki ma'lumotlarni xotiraga yozishda ular bajariladigan dastur kodini almashtira olmaydi. kamchiliklardan kontroller dasturini o'zgartirish bilan bog'liq muammolar mavjud. neyman arxitekturasi ma'lumotlar va dasturlarni xotirada birgalikda saqlashni nazarda tutadi, bu unchalik xavfsiz emas, chunki ma'lumotlar dastur ustiga noto'g'ri yozilishi mumkin. afzalliklardan. nazoratchi xotirasida dasturni o'zgartirish osonroq. mikroprotsessorlar va mikrokontrollerlar vazifaga mos ravishda tanlanadi. masalan, uzoq muddatli o'tish jarayonlari bilan avtomatlashtirish muammolarini hal qilishda protsessorning ishora chastotasi va dac ning yuqori bit chuqurligi talab qilinmaydi, bu sizga ko'proq p \ u003d oddiy va arzon mikroprotsessorlar va mikrokontrollerlardan foydalanishga imkon beradi.ba'zi hollarda, lil usb porti orqali ma'lumotlarni yuqori tezlikda ishlaydigan avtobus orqali uzatish kerak bo'lishi mumkin, bu maqsadlar uchun ma'lum bir shinalarni boshqarishga qodir bo'lgan u yoki bu kengaytmani o'z ichiga olgan kerakli mikrokontroller tanlanadi. stm32f3 mikrokontrollerlari suzuvchi nuqta moduli (fpu) bilan cortex-m4 yadrosi asosida qurilgan va uch …$

ntrollerlarining umumlashtirilgan tuzilishi rasmda keltirilgan oilaning asosiy xususiyatlari:arm yadrosi 32-bit cortex-m4; soat tezligi 72 mgts;dsp ko'rsatmalarini qo'llab-quvvatlash; 256 kbaytgacha flash xotirasi;48 kbaytgacha sram xotirasi; ta'minot kuchlanishi 2...3.6 v (por, pdr va pvd); 8 mgts va 40 khz chastotali ichki rc generatorlari (rtc uchun); tashqi soat manbai 4 ... 32 mgts va rtc uchun-32,768 khz; swd/jtag disk raskadrovka modullari, etm moduli; uchta 16-bit sigma delta adc; 39 ta kirish kanali uchun to'rtta 12 bitli adc sar; 12-bitli dac-larning uchta kanaliga qadar; ettitagacha tez ishlaydigan taqqoslagichlar; 12 kanalli dma boshqaruvchisi; 17 tagacha taymer (16 va 32-toifalar); ikki qo'riqchi taymeri (wwdg va iwdg); aloqa interfeyslari: i2c, usart (iso 7816, lin, irda), spi, i2s;can 2.0 b active; usb 2.0 fs;hdmi-cec;crc apparatini hisoblash; oddiy yoki kengaytirilgan harorat oralig'i -40...(85°c) 105°c.stm32f3xx mikrokontrollerlari analog signallarni qabul qilish va qayta ishlashga aniq yo'naltirilganligi sababli, biz analog periferiyadan batafsilroq ko'rib chiqishni boshlaymiz. acp mikrokontrollerlar, kichik oilaga qarab, bortda turli …

chasining konvertatsiya qilinadigan kuchlanishini juda aniq nazorat qilish imkonini beradi, bu esa kuchlanish dasturlashtirilgan chegara chegaralaridan tashqariga chiqqanda uzilishni keltirib chiqaradi. taymerlar tomonidan ishlab chiqarilgan hodisalar acp kirishiga o'rnatilishi va uning ishlashiga olib kelishi mumkin, bu esa transformatsiyalar va vaqtinchalik hodisalarni sinxronlashtirishga imkon beradi.stm32f37x mikrokontroller seriyasida bitta 12 bitli sar acp mavjud. acp 1 megasample tezlikda ishlaydi va 16 tagacha tashqi kirish kanaliga ega.bundan tashqari, stm32f37x mikrokontroller seriyasida yuqori aniqlikdagi sigma-delta acp— sdadc (sigma delta analog-to-digital converters) mavjud.ushbu seriyadagi mikrokontrollerlar uchta 16 bitli sdadc adc ni o'z ichiga oladi. ular alohida ta'minot kuchlanishiga ega, bu esa kontrollerning quvvat tebranishlaridan mustaqil ravishda ishlashga imkon beradi. acp sigma deltasida 21 ta analog kirish mavjud. kirishlar nosimmetrik yoki differentsial rejimlarda ishlash uchun sozlanishi mumkin. konvertatsiya tezligi bir nechta kanallarni o'zgartirganda har bir sd acp uchun sekundiga 16,6 ming transformatsiyaga va bitta konvertatsiya uchun sekundiga 50 ming transformatsiyaga etadi.sd acp ikkita rejimni qo'llab-quvvatlaydi: bitta …

ning rms qiymatiga nisbati. snr o'lchami o'lchangan signaldagi shovqin ulushini foydali signalga nisbatan baholashga imkon beradi.kirish empedansi birlik daromadida 120 kω dan ortiq va 8, 16 yoki 32 daromadda 47 kω dan ortiq.kalibrlashdan keyin qo'shimcha xato 1 lsb dan kam. multiplikativ xato-mos yozuvlar kuchlanishining tashqi manbasidan foydalanganda ±2% va ichki manbadan foydalanganda ±2% buyurtma. image1.png image2.svg image2.png image3.png image4.jpeg image5.png
