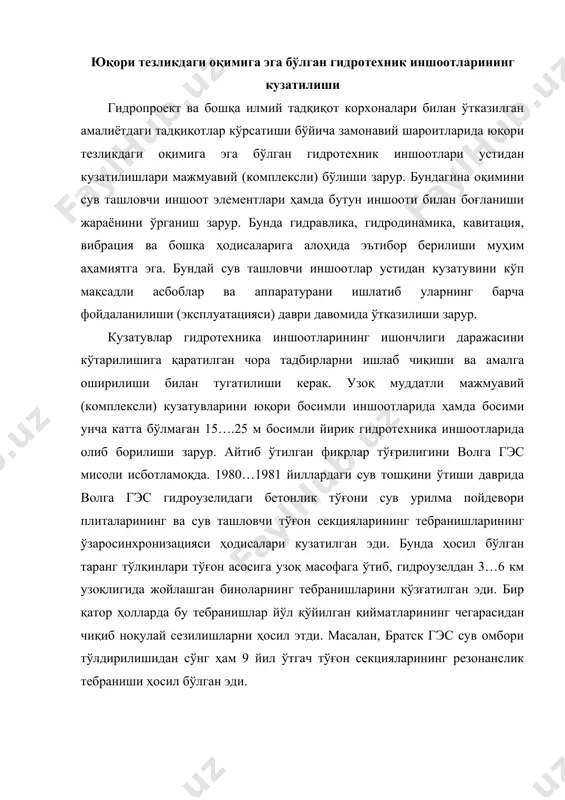

1572346599.doc юқори тезликдаги оқимига эга бўлган гидротехник иншоотларининг кузатилиши режа: 1. юқори тезликдаги оқимига эга бўлган гидротехник иншоотларининг кузатилиши 2. затворларни бошқарилиши 3. затворларни очилиши даражаси юқори тезликдаги оқимига эга бўлган гидротехник иншоотларининг кузатилиши гидропроект ва бошқа илмий тадқиқот корхоналари билан ўтказилган амалиётдаги тадқиқотлар кўрсатиши бўйича замонавий шароитларида юқори тезликдаги оқимига эга бўлган гидротехник иншоотлари устидан кузатилишлари мажмуавий (комплексли) бўлиши зарур. бундагина оқимини сув ташловчи иншоот элементлари ҳамда бутун иншооти билан боғланиши жараёнини ўрганиш зарур. бунда гидравлика, гидродинамика, кавитация, вибрация ва бошқа ҳодисаларига алоҳида эътибор берилиши муҳим аҳамиятга эга. бундай сув ташловчи иншоотлар устидан кузатувини кўп мақсадли асбоблар ва аппаратурани ишлатиб уларнинг барча фойдаланилиши (эксплуатацияси) даври давомида ўтказилиши зарур. кузатувлар гидротехника иншоотларининг ишончлиги даражасини кўтарилишига қаратилган чора тадбирларни ишлаб чиқиши ва амалга оширилиши билан тугатилиши керак. узоқ муддатли мажмуавий (комплексли) кузатувларини юқори босимли иншоотларида ҳамда босими унча катта бўлмаган 15….25 м босимли йирик гидротехника иншоотларида олиб борилиши зарур. айтиб ўтилган …

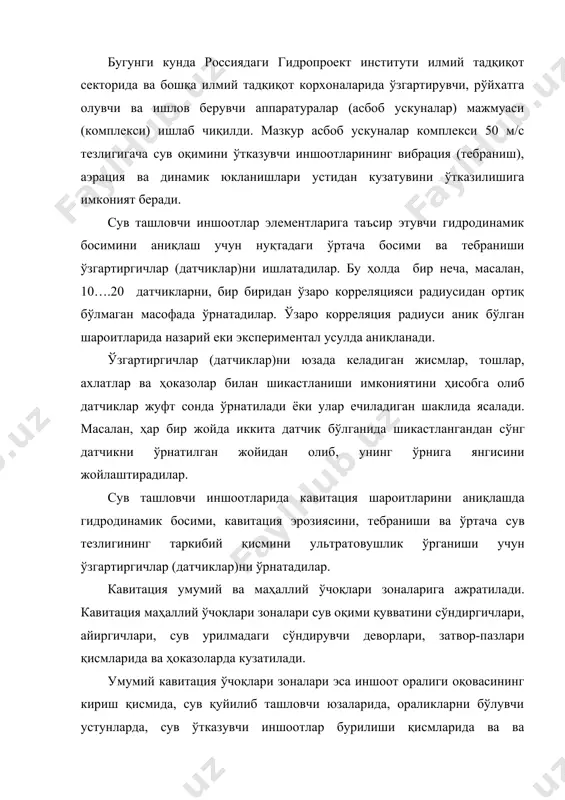

ссиядаги гидропроект институти илмий тадқиқот секторида ва бошқа илмий тадқиқот корхоналарида ўзгартирувчи, рўйхатга олувчи ва ишлов берувчи аппаратуралар (асбоб ускуналар) мажмуаси (комплекси) ишлаб чиқилди. мазкур асбоб ускуналар комплекси 50 м/с тезлигигача сув оқимини ўтказувчи иншоотларининг вибрация (тебраниш), аэрация ва динамик юкланишлари устидан кузатувини ўтказилишига имконият беради. сув ташловчи иншоотлар элементларига таъсир этувчи гидродинамик босимини аниқлаш учун нуқтадаги ўртача босими ва тебраниши ўзгартиргичлар (датчиклар)ни ишлатадилар. бу ҳолда бир неча, масалан, 10….20 датчикларни, бир биридан ўзаро корреляцияси радиусидан ортиқ бўлмаган масофада ўрнатадилар. ўзаро корреляция радиуси аник бўлган шароитларида назарий еки экспериментал усулда аниқланади. ўзгартиргичлар (датчиклар)ни юзада келадиган жисмлар, тошлар, ахлатлар ва ҳоказолар билан шикастланиши имкониятини ҳисобга олиб датчиклар жуфт сонда ўрнатилади ёки улар ечиладиган шаклида ясалади. масалан, ҳар бир жойда иккита датчик бўлганида шикастлангандан сўнг датчикни ўрнатилган жойидан олиб, унинг ўрнига янгисини жойлаштирадилар. сув ташловчи иншоотларида кавитация шароитларини аниқлашда гидродинамик босими, кавитация эрозиясини, тебраниши ва ўртача сув тезлигининг таркибий қисмини ультратовушлик ўрганиши …

лигини, турғунлигини таҳлил қилишда сув ўтказувчи йўлнинг ҳақиқий нотекислигини амалиётдаги шароитларида маркшейдерлик ёки стереофотограмметрик съёмкани бажарилиши йўли билан ўлчаб аниқланиши таклиф этилади [12]. бу юзанинг нотекислигини баҳолаш учун юзанинг ғадир-будурликларининг чиқиб туриши, ғадир-будурликлар эгиши бурчаклари, йўналишлари ва ҳоказо хусусиятларини ўзига олган статистик кўрсаткичларини ҳисоблаш имкониятини беради. бундай умумий кавитация ҳолатини баҳолаш мумкин. бундан олинган маълумотлар ҳамда маҳаллий юзанинг айрим нуқталаридаги кавитацион чидамлигини аниқлашга имконият берадилар. янада кавитацион хавфлигини бошқача, масалан, вақт омилини ҳисобга олиб, баҳолаш мумкин. гидротехник иншоотлари асосида таранг тўлқинларнинг тақсимланиши тезлигини аниқлашда виброўзгартиргичларни ҳар қайси секциянинг ўрта қисмида жойлаштирган ҳолда бир қатор қўшни секцияларида (3…5) ўрнатадилар. шу билан бирга, тўлиқроқ даражада оқимнинг сув ташлагич элементларига таъсир этишини аниқлаш мақсадида даврий равишда сув сатҳи юзаси ҳолатини, оқимнинг пландаги ҳамда чуқурлиги бўйича тезлиги қийматларини ва йўналишларини кузатувини олдиндан белгилашади. шу мақсадда гидрометрик асбоблар (вертушкалар, флюгерлар ва ҳоказолар)ни ёки стереофотограмметрияни ишлатадилар. сув ўтказувчи гидротехника иншоотларида амалиётдаги тадқиқотларининг тавсия этилган тахминий рўйхати …

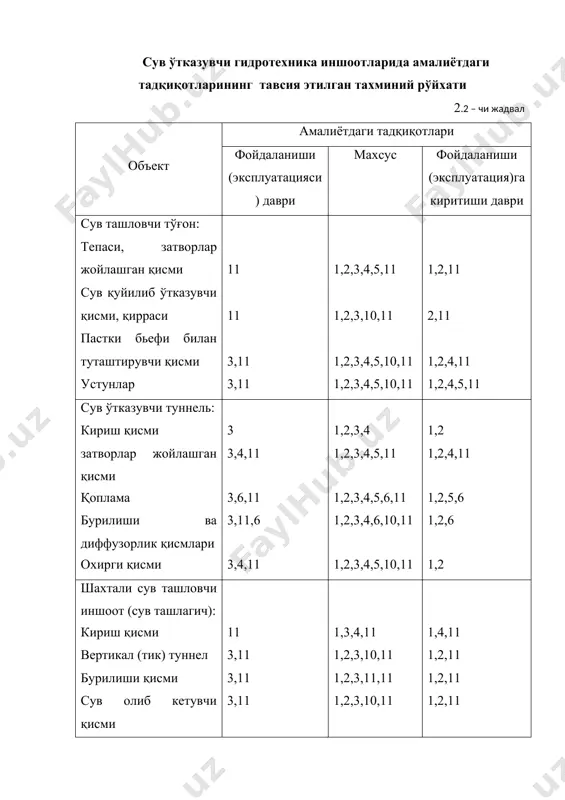

али сув ташловчи иншоот (сув ташлагич): кириш қисми 11 1,3,4,11 1,4,11 вертикал (тик) туннел 3,11 1,2,3,10,11 1,2,11 бурилиши қисми 3,11 1,2,3,11,11 1,2,11 сув олиб кетувчи қисми 3,11 1,2,3,10,11 1,2,11 тезоқар: кириш қисми 11 1,2,3,4,11 1,4,11 нов 3,11 1,2,3,10,11 1,2,4,11 чиқиш (охирги) қисми 3,4,11 1,2,3,4,5,10,11 1,2,4,5,11 пастки бъеф: сув урилма 2,3,4,8,11 1,2,3,4,5,8,10,11 1,2,4,5,8,11 оқим қуввати сўндиргичлари 2,3,11 1,2,3,4,5,10,11 1,2,11 рисберма 3,7,8,11 7,8,9,11 7,8,11 мустаҳкамланмаган ўзани, қирғоқлари 7,11 7,9,11 7,11 изоҳ: 2.2 - чи жадвалда келтирилган рақамларнинг маъноси: 1 – гидродинамик босими (ўртача ва пульсациялик таркибий қисми), 2 – кавитация, 3 – эрозия, 4 – тебраниши (вибрация), 5 – динамик деформациялари ва юкланишлари, 6 – сув ўтказувчи қисми қопламасининг девор билан туташган жойи (контакти), 7 – пастки бьефининг тубини ва қирғоқларини ювилиши, 8 – иншоот пойдевори остининг ювилиши, 9 – оқимнинг планда ёйилиши, оқимнинг чуқурлиги бўйича тезликлари, 10 – оқимнинг аэрацияси, 11 – оқим ҳаракатидаги юзаси, панжаралар, затворлар ҳолатининг ва гидравлик режимининг …

ма сув сарфлари оқим кенглиги бўйича бир текисда тақсимланади. қалинлиги ty ≥ (0,2...0,25)∙bст (бунда bст – ораликнинг стандарт кенглиги) билан одатда ясалган оралик устунларига эга бўлган сув ташловчи иншоотларининг ораликлари бир хил очилишида планда 1м энига келадиган сув сарфларининг нотекис тақсимланиши коэффициенти кn =1,2…1,5 тенг бўлади. kn қуйидаги формула асосида аниқланади: kn = q max / q урт (2.14) бунда: q max – иншоот пландаги 1 м энига келадиган максимал сув сарфи; q урт – иншоот пландаги 1 м энига келадиган ўртача сув сарфи. ораликлар затворлари нотекис очилишида коэффициент kn анча кўпайиб кетади. сув ташловчи тўғон затворларининг бошқарилиши тартиби: пастки бъефга тушириладиган сув сарфларига, затворлар конструкциясига, сув ташловчи тўғонга бириктирилган гидротехник иншоотларнинг иш хусусиятларига, ораликлардан сув ўтказилиши билан ечиладиган масалаларига, тўғон ва унинг пастки бьефининг конструктив хусусиятларига, пастки бьефи мустаҳкамланишининг ҳолатига, сув олиб кетувчи ўзаннинг шаклига ва ҳоказо бир қатор омилларига боғлиқ. затворларни бошқарилишида айтиб ўтилган омилларга боғлиқ хусусиятларини кўриб …
