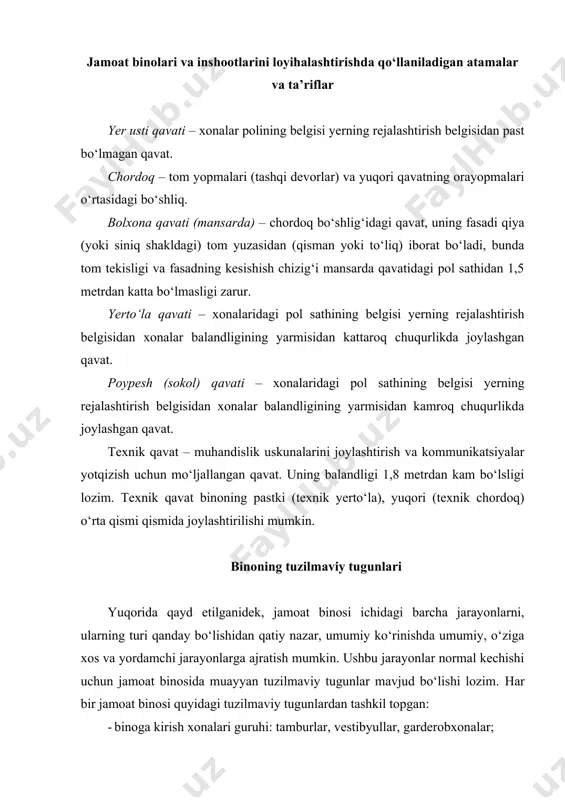

1683283549.doc binolarning tuzilmaviy tugunlari. binolarning asosiy rejalashtirish elementlari reja: 1. jamoat binolari va inshootlarini loyihalashtirishda qo‘llaniladigan atamalar va ta’riflar 2. binoning tuzilmaviy tugunlari 3. binoga kirish xonalari guruhi 4. yordamchi xonalar jamoat binolari va inshootlarini loyihalashtirishda qo‘llaniladigan atamalar va ta’riflar yer usti qavati – xonalar polining belgisi yerning rejalashtirish belgisidan past bo‘lmagan qavat. chordoq – tom yopmalari (tashqi devorlar) va yuqori qavatning orayopmalari o‘rtasidagi bo‘shliq. bolxona qavati (mansarda) – chordoq bo‘shlig‘idagi qavat, uning fasadi qiya (yoki siniq shakldagi) tom yuzasidan (qisman yoki to‘liq) iborat bo‘ladi, bunda tom tekisligi va fasadning kesishish chizig‘i mansarda qavatidagi pol sathidan 1,5 metrdan katta bo‘lmasligi zarur. yerto‘la qavati – xonalaridagi pol sathining belgisi yerning rejalashtirish belgisidan xonalar balandligining yarmisidan kattaroq chuqurlikda joylashgan qavat. poypesh (sokol) qavati – xonalaridagi pol sathining belgisi yerning rejalashtirish belgisidan xonalar balandligining yarmisidan kamroq chuqurlikda joylashgan qavat. texnik qavat – muhandislik uskunalarini joylashtirish va kommunikatsiyalar yotqizish uchun mo‘ljallangan qavat. uning balandligi …

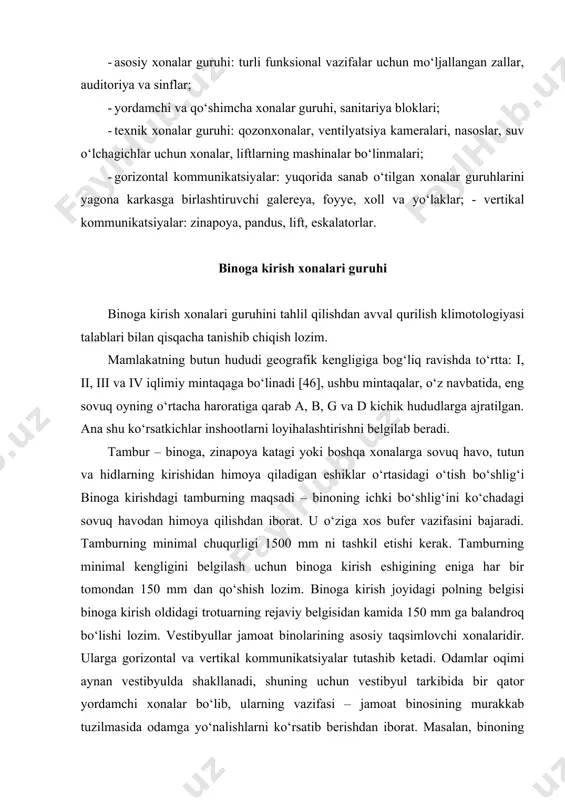

, auditoriya va sinflar; · yordamchi va qo‘shimcha xonalar guruhi, sanitariya bloklari; · texnik xonalar guruhi: qozonxonalar, ventilyatsiya kameralari, nasoslar, suv o‘lchagichlar uchun xonalar, liftlarning mashinalar bo‘linmalari; · gorizontal kommunikatsiyalar: yuqorida sanab o‘tilgan xonalar guruhlarini yagona karkasga birlashtiruvchi galereya, foyye, xoll va yo‘laklar; - vertikal kommunikatsiyalar: zinapoya, pandus, lift, eskalatorlar. binoga kirish xonalari guruhi binoga kirish xonalari guruhini tahlil qilishdan avval qurilish klimotologiyasi talablari bilan qisqacha tanishib chiqish lozim. mamlakatning butun hududi geografik kengligiga bog‘liq ravishda to‘rtta: i, ii, iii va iv iqlimiy mintaqaga bo‘linadi [46], ushbu mintaqalar, o‘z navbatida, eng sovuq oyning o‘rtacha haroratiga qarab a, b, g va d kichik hududlarga ajratilgan. ana shu ko‘rsatkichlar inshootlarni loyihalashtirishni belgilab beradi. tambur – binoga, zinapoya katagi yoki boshqa xonalarga sovuq havo, tutun va hidlarning kirishidan himoya qiladigan eshiklar o‘rtasidagi o‘tish bo‘shlig‘i binoga kirishdagi tamburning maqsadi – binoning ichki bo‘shlig‘ini ko‘chadagi sovuq havodan himoya qilishdan iborat. u o‘ziga xos bufer vazifasini …

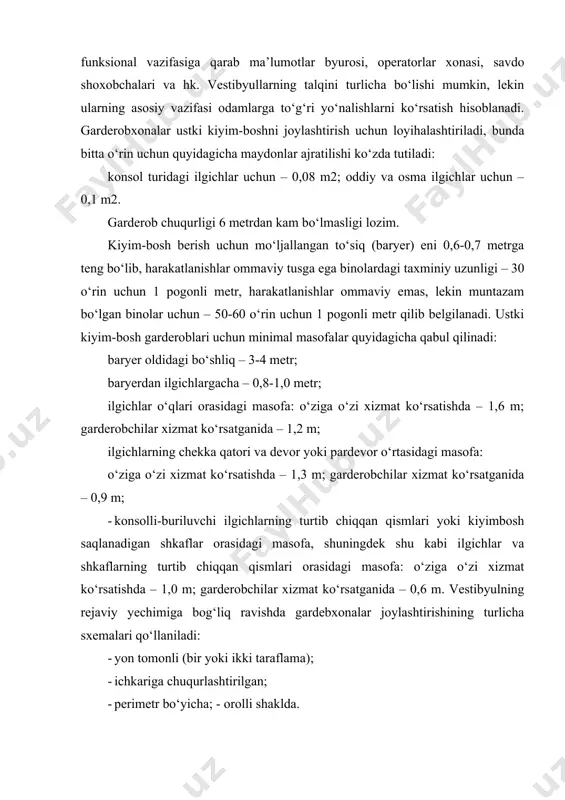

oxobchalari va hk. vestibyullarning talqini turlicha bo‘lishi mumkin, lekin ularning asosiy vazifasi odamlarga to‘g‘ri yo‘nalishlarni ko‘rsatish hisoblanadi. garderobxonalar ustki kiyim-boshni joylashtirish uchun loyihalashtiriladi, bunda bitta o‘rin uchun quyidagicha maydonlar ajratilishi ko‘zda tutiladi: konsol turidagi ilgichlar uchun – 0,08 m2; oddiy va osma ilgichlar uchun – 0,1 m2. garderob chuqurligi 6 metrdan kam bo‘lmasligi lozim. kiyim-bosh berish uchun mo‘ljallangan to‘siq (baryer) eni 0,6-0,7 metrga teng bo‘lib, harakatlanishlar ommaviy tusga ega binolardagi taxminiy uzunligi – 30 o‘rin uchun 1 pogonli metr, harakatlanishlar ommaviy emas, lekin muntazam bo‘lgan binolar uchun – 50-60 o‘rin uchun 1 pogonli metr qilib belgilanadi. ustki kiyim-bosh garderoblari uchun minimal masofalar quyidagicha qabul qilinadi: baryer oldidagi bo‘shliq – 3-4 metr; baryerdan ilgichlargacha – 0,8-1,0 metr; ilgichlar o‘qlari orasidagi masofa: o‘ziga o‘zi xizmat ko‘rsatishda – 1,6 m; garderobchilar xizmat ko‘rsatganida – 1,2 m; ilgichlarning chekka qatori va devor yoki pardevor o‘rtasidagi masofa: o‘ziga o‘zi xizmat ko‘rsatishda – 1,3 m; garderobchilar …

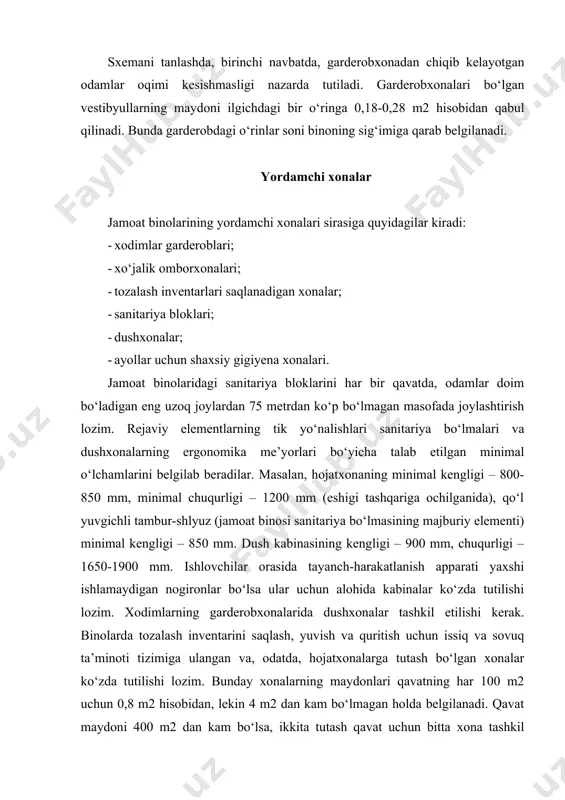

nadi. yordamchi xonalar jamoat binolarining yordamchi xonalari sirasiga quyidagilar kiradi: · xodimlar garderoblari; · xo‘jalik omborxonalari; · tozalash inventarlari saqlanadigan xonalar; · sanitariya bloklari; · dushxonalar; · ayollar uchun shaxsiy gigiyena xonalari. jamoat binolaridagi sanitariya bloklarini har bir qavatda, odamlar doim bo‘ladigan eng uzoq joylardan 75 metrdan ko‘p bo‘lmagan masofada joylashtirish lozim. rejaviy elementlarning tik yo‘nalishlari sanitariya bo‘lmalari va dushxonalarning ergonomika me’yorlari bo‘yicha talab etilgan minimal o‘lchamlarini belgilab beradilar. masalan, hojatxonaning minimal kengligi – 800-850 mm, minimal chuqurligi – 1200 mm (eshigi tashqariga ochilganida), qo‘l yuvgichli tambur-shlyuz (jamoat binosi sanitariya bo‘lmasining majburiy elementi) minimal kengligi – 850 mm. dush kabinasining kengligi – 900 mm, chuqurligi – 1650-1900 mm. ishlovchilar orasida tayanch-harakatlanish apparati yaxshi ishlamaydigan nogironlar bo‘lsa ular uchun alohida kabinalar ko‘zda tutilishi lozim. xodimlarning garderobxonalarida dushxonalar tashkil etilishi kerak. binolarda tozalash inventarini saqlash, yuvish va quritish uchun issiq va sovuq ta’minoti tizimiga ulangan va, odatda, hojatxonalarga tutash bo‘lgan xonalar ko‘zda …

lozim: yechinish-kiyinish xonasi, quruq issiq kamerasi, dushxona, sanitariya bloki, sovuq suvli basseyn, uqalash xonasi, dam olish xonasi, boshqaruv pulti joylashtirilgan xona. quruq issiqli hammomlarni tashqi devorga tutash qilib birinchi yoki sokol qavatida, tashqariga mustaqil chiqish eshigi bilan joylashtirishga yo‘l qo‘yiladi. ish vaqtida dam olish va psixologik yukni kamaytirish uchun maxsus xonalar, odatda, uy kiyim-boshi saqlanadigan garderob va sog‘lomlashtirish punkti yonida joylashtiriladi dam olish va psixologik yukni kamaytirish xonalarida, agar zaruriy talab va asoslanishlar bo‘lsa, tonusni yaxshilaydigan turli ichimliklarni tayyorlash va iste’mol qilish uchun qurilmalar, shuningdek jismoniy tarbiya bilan shug‘ullanish uchun joylar ko‘zda tutilishi mumkin. yerto‘la qavatlarida muhandislik xizmatlarining xonalari, omborxonalar, do‘konlar, radiouzel, kinofotolaboratoriyalar, ijaraga berish punkti, tir, sport zallari, kitob saqlanadigan va arxiv xonalarini joylashtirishga yo‘l qo‘yiladi. bu kabi xonalarni tabiiy yoritilganliksiz loyihalashtirishga ruxsat beriladi. undan tashqari, majlislar zali, ma’ruza auditoriyalari va kuluarlar, maishiy xizmat ko‘rsatish salonlari, sport va sport-tomosha zallari va avtoturargohlarni ham tabiiy yoritishsiz loyihalashtirish mumkin. barcha jamoat …
