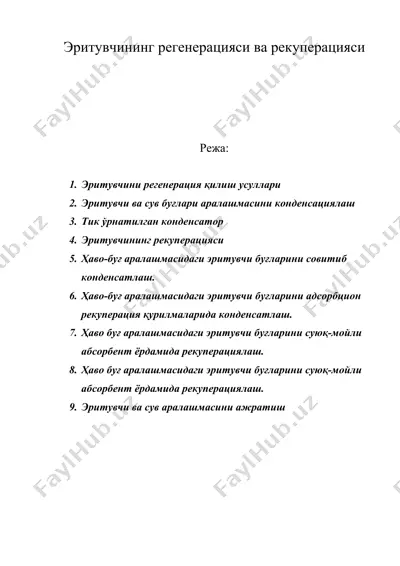

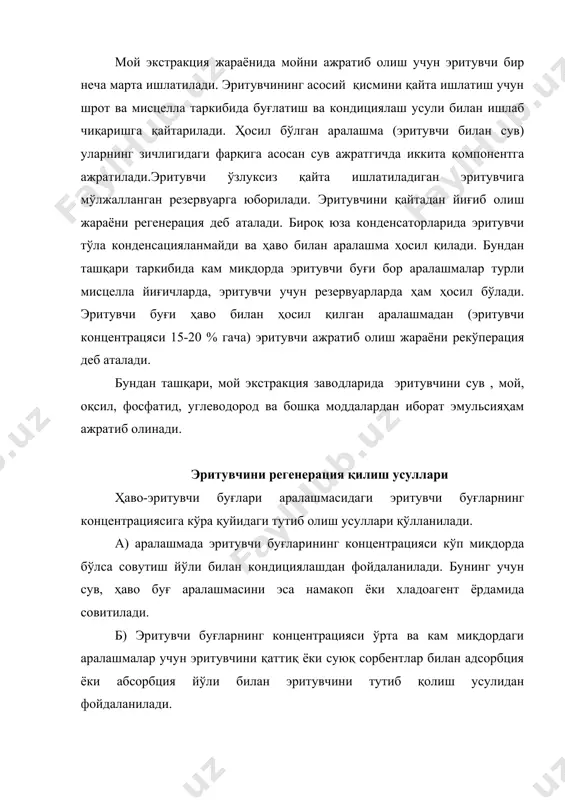

1482342944_66740.doc эритувчининг регенерацияси ва рекуперацияси режа: 1. эритувчини регенерация қилиш усуллари 2. эритувчи ва сув буғлари аралашмасини конденсациялаш 3. тик ўрнатилган конденсатор 4. эритувчининг рекуперацияси 5. ҳаво-буғ аралашмасидаги эритувчи буғларини совитиб конденсатлаш. 6. ҳаво-буғ аралашмасидаги эритувчи буғларини адсорбцион рекуперация қурилмаларида конденсатлаш. 7. ҳаво буғ аралашмасидаги эритувчи буғларини суюқ-мойли абсорбент ёрдамида рекуперациялаш. 8. ҳаво буғ аралашмасидаги эритувчи буғларини суюқ-мойли абсорбент ёрдамида рекуперациялаш. 9. эритувчи ва сув аралашмасини ажратиш мой экстракция жараёнида мойни ажратиб олиш учун эритувчи бир неча марта ишлатилади. эритувчининг асосий қисмини қайта ишлатиш учун шрот ва мисцелла таркибида буғлатиш ва кондициялаш усули билан ишлаб чиқаришга қайтарилади. ҳосил бўлган аралашма (эритувчи билан сув) уларнинг зичлигидаги фарқига асосан сув ажратгичда иккита компонентга ажратилади.эритувчи ўзлуксиз қайта ишлатиладиган эритувчига мўлжалланган резервуарга юборилади. эритувчини қайтадан йиғиб олиш жараёни регенерация деб аталади. бироқ юза конденсаторларида эритувчи тўла конденсацияланмайди ва ҳаво билан аралашма ҳосил қилади. бундан ташқари таркибида кам миқдорда эритувчи буғи бор аралашмалар турли мисцелла …

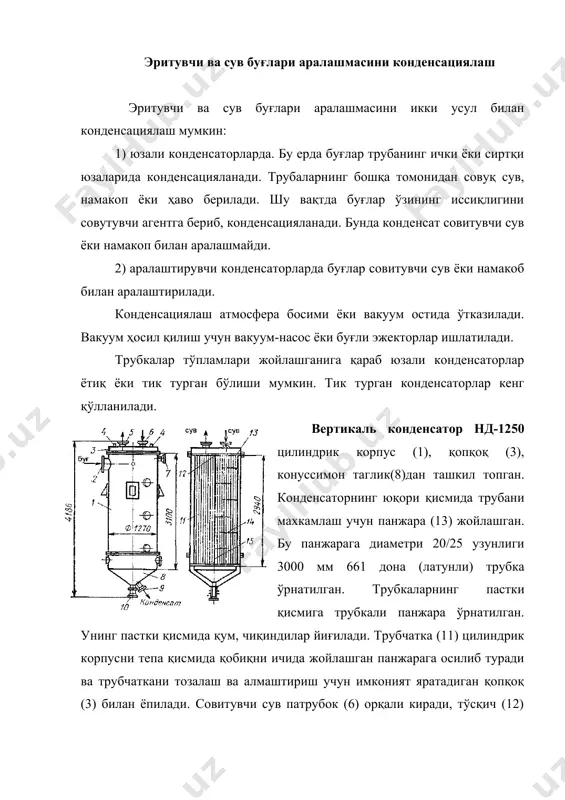

совитилади. б) эритувчи буғларнинг концентрацияси ўрта ва кам миқдордаги аралашмалар учун эритувчини қаттиқ ёки суюқ сорбентлар билан адсорбция ёки абсорбция йўли билан эритувчини тутиб қолиш усулидан фойдаланилади. эритувчи ва сув буғлари аралашмасини конденсациялаш эритувчи ва сув буғлари аралашмасини икки усул билан конденсациялаш мумкин: 1) юзали конденсаторларда. бу ерда буғлар трубанинг ички ёки сиртқи юзаларида конденсацияланади. трубаларнинг бошқа томонидан совуқ сув, намакоп ёки ҳаво берилади. шу вақтда буғлар ўзининг иссиқлигини совутувчи агентга бериб, конденсацияланади. бунда конденсат совитувчи сув ёки намакоп билан аралашмайди. 2) аралаштирувчи конденсаторларда буғлар совитувчи сув ёки намакоб билан аралаштирилади. конденсациялаш атмосфера босими ёки вакуум остида ўтказилади. вакуум ҳосил қилиш учун вакуум-насос ёки буғли эжекторлар ишлатилади. трубкалар тўпламлари жойлашганига қараб юзали конденсаторлар ётиқ ёки тик турган бўлиши мумкин. тик турган конденсаторлар кенг қўлланилади. вертикаль конденсатор нд-1250 цилиндрик корпус (1), қопқоқ (3), конуссимон таглик(8)дан ташкил топган. конденсаторнинг юқори қисмида трубани махкамлаш учун панжара (13) жойлашган. бу панжарага диаметри 20/25 узунлиги …

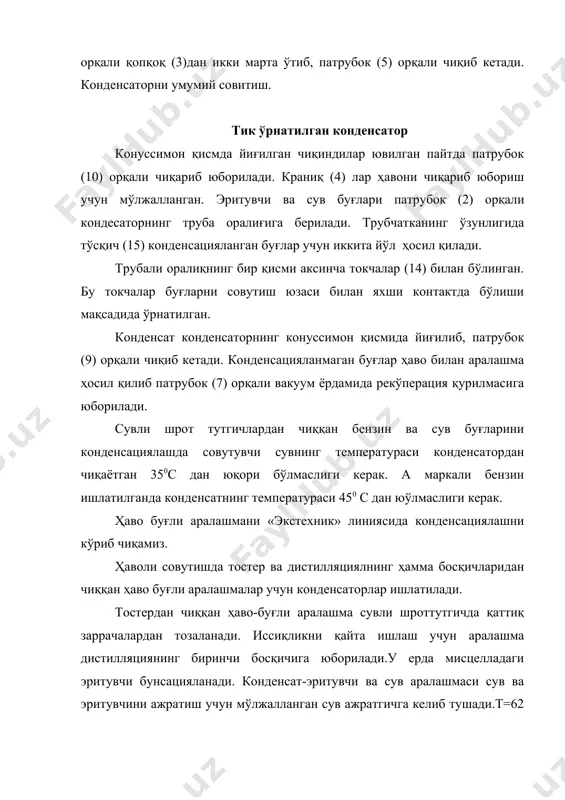

ида тўсқич (15) конденсацияланган буғлар учун иккита йўл ҳосил қилади. трубали оралиқнинг бир қисми аксинча токчалар (14) билан бўлинган. бу токчалар буғларни совутиш юзаси билан яхши контактда бўлиши мақсадида ўрнатилган. конденсат конденсаторнинг конуссимон қисмида йиғилиб, патрубок (9) орқали чиқиб кетади. конденсацияланмаган буғлар ҳаво билан аралашма ҳосил қилиб патрубок (7) орқали вакуум ёрдамида рекўперация қурилмасига юборилади. сувли шрот тутгичлардан чиққан бензин ва сув буғларини конденсациялашда совутувчи сувнинг температураси конденсатордан чиқаётган 350с дан юқори бўлмаслиги керак. а маркали бензин ишлатилганда конденсатнинг температураси 450 с дан юўлмаслиги керак. ҳаво буғли аралашмани «экстехник» линиясида конденсациялашни кўриб чиқамиз. ҳаволи совутишда тостер ва дистилляциялнинг ҳамма босқичларидан чиққан ҳаво буғли аралашмалар учун конденсаторлар ишлатилади. тостердан чиққан ҳаво-буғли аралашма сувли шроттутгичда қаттиқ заррачалардан тозаланади. иссиқликни қайта ишлаш учун аралашма дистилляциянинг биринчи босқичига юборилади.у ерда мисцелладаги эритувчи бунсацияланади. конденсат-эритувчи ва сув аралашмаси сув ва эритувчини ажратиш учун мўлжалланган сув ажратгичга келиб тушади.т=62 градусли конденсацияланмаган буғлар ҳаво билан совутиладиган конденсатор …

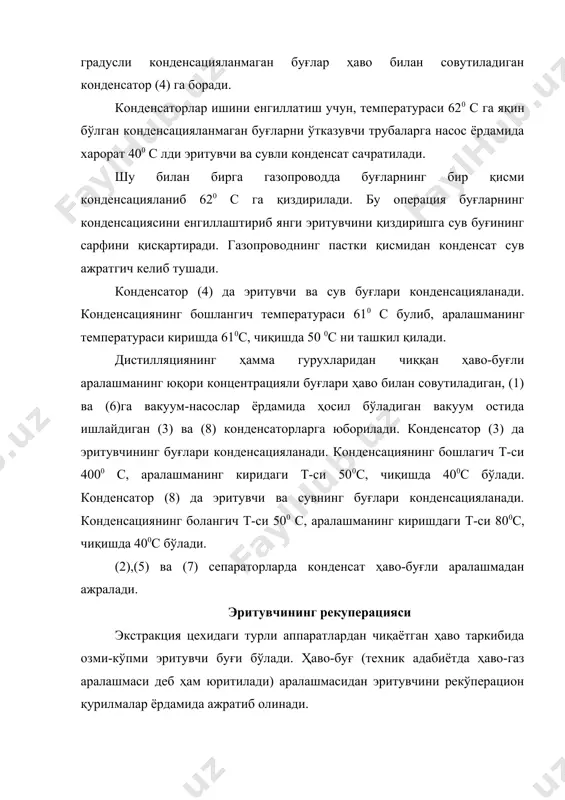

иққан ҳаво-буғли аралашманинг юқори концентрацияли буғлари ҳаво билан совутиладиган, (1) ва (6)га вакуум-насослар ёрдамида ҳосил бўладиган вакуум остида ишлайдиган (3) ва (8) конденсаторларга юборилади. конденсатор (3) да эритувчининг буғлари конденсацияланади. конденсациянинг бошлагич т-си 4000 с, аралашманинг киридаги т-си 500с, чиқишда 400с бўлади. конденсатор (8) да эритувчи ва сувнинг буғлари конденсацияланади. конденсациянинг болангич т-си 500 с, аралашманинг киришдаги т-си 800с, чиқишда 400с бўлади. (2),(5) ва (7) сепараторларда конденсат ҳаво-буғли аралашмадан ажралади. эритувчининг рекуперацияси экстракция цехидаги турли аппаратлардан чиқаётган ҳаво таркибида озми-кўпми эритувчи буғи бўлади. ҳаво-буғ (техник адабиётда ҳаво-газ аралашмаси деб ҳам юритилади) аралашмасидан эритувчини рекўперацион қурилмалар ёрдамида ажратиб олинади. рекўперацион қурилмаларда эритувчининг буғларини ажратиб олиш учун учта усулда фойдаланилади: 1)совутиш йўли билан конденсациялаш; (эритувчи буғларнинг концентрацияси 170-250 г/см) 2) қаттиқ адсорбентлар ёрдамида конденсациялаш (50-140 г/см) 3)суюқ абсорбентлар ёрдамида конденсациялаш (140-175 г/см) ҳаво-буғ аралашмадаги эритувчи буғларини совутиш йўли билан конденсациялаш жараёнини кўриб чиқамиз . бу жараёнда буғнинг асосий қисми суюқ агрегат ҳолатга …

уни ташкил этувчи компонентлар (эритувчи ва сув)га ажратилади, ҳаво эса таркибидаги озгина эритувчи буғи қолдиғи билан бирга атмосферага чиқариб юборилади. ҳаво-буғ аралашмасини совитиш дефлегматор деб аталувчи рекуперацион аппаратларда олиб борилади. улар аралашадиган ёки юза конденсаторларидан иборат. биринчисида ҳаво-буғ аралашмаси бирор-бир насадка (рашиг ҳалқаси, кокс ва б.)да совитувчи агент билан бевосита тўқнашади. юза дефлегматорларда совитиш трубалар системасида боради ва буғ конденсацияси трубанинг ички ёки ташқи юзасида содир боради. бу икки хил дефлегматорлардан юза аппаратлар афзалроқ ҳисобланади. чунки уларда эритувчи конденсати аралаштирувчи дефлегматорлардаги каби совитувчи агент билан аралашмайди. натижада кейинги ажратиш жараёнига эҳтиёж қолмайди. иккала турдаги дефлегматорларда ҳам совитувчи агент сифатида 10-120с ҳароратли сув ёки намокоб (айрим тузларнинг эритмалари) ишлатилади. бундай эритмалар сифатида -10 : -150сгача совитилган сасl2 эритмаси қўлланилиб, улар ҳаво-буғ аралашмасини энг паст ҳароратгача совитади ва буғни деярли тўлиқ конденсатлайди. ёғ экстракциялаш заводларида рекуперацион қурилма сифатида юза дефлегматорларида намакоб билан совитиш кенг тарқалган. бундай қурилмалар бизда вертикал шнекли экстрактор – …
