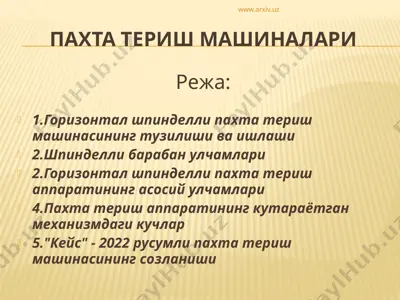

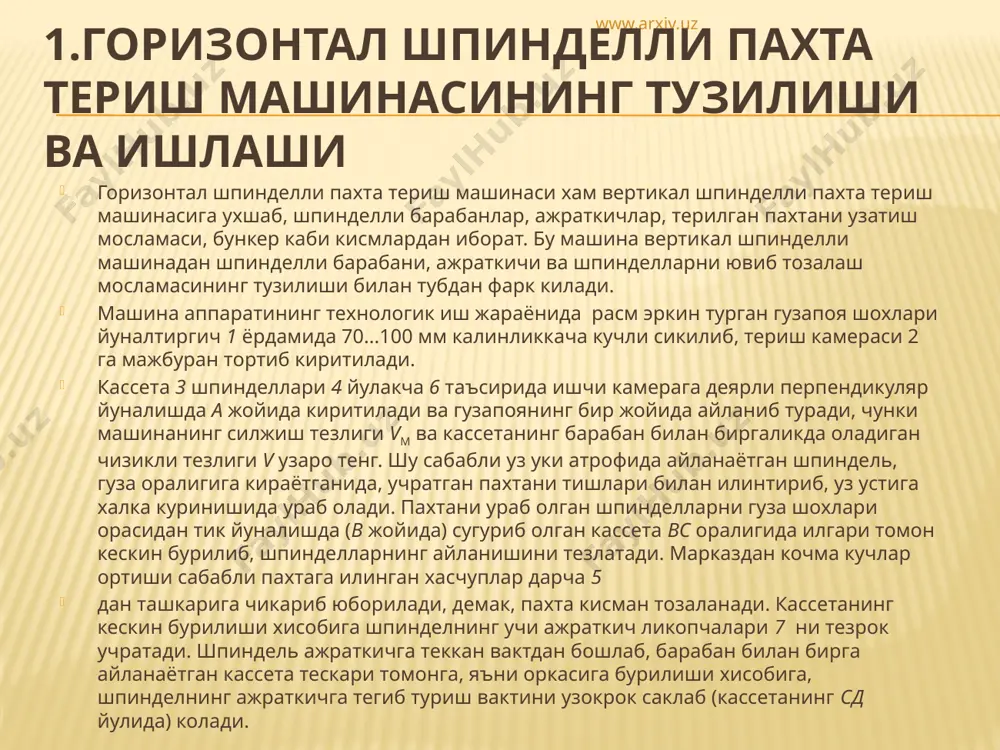

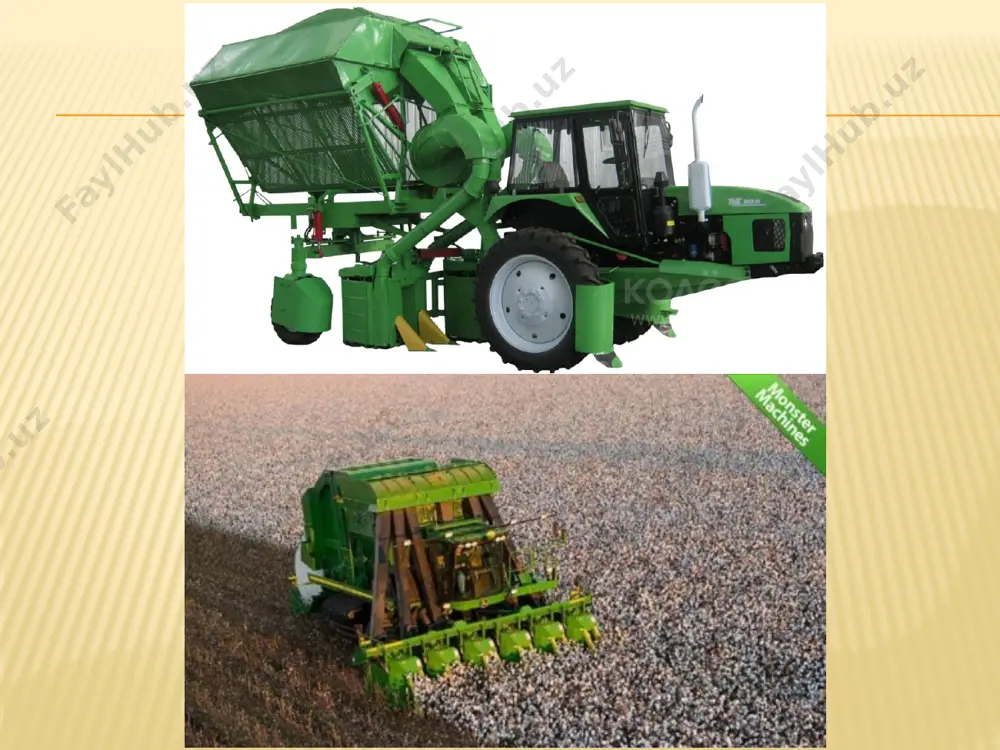

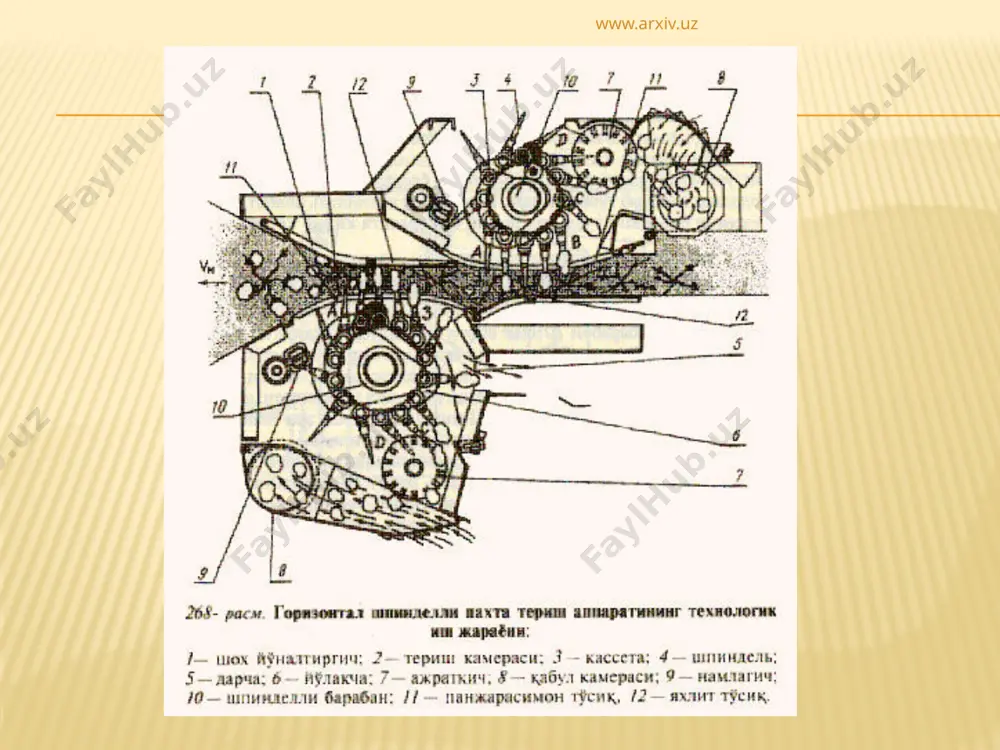

1461436691_62394.pptx /docprops/thumbnail.jpeg слайд 1 пахта териш машиналари режа: 1.горизонтал шпинделли пахта териш машинасининг тузилиши ва ишлаши 2.шпинделли барабан улчамлари 2.горизонтал шпинделли пахта териш аппаратининг асосий улчамлари 4.пахта териш аппаратининг кутараётган механизмдаги кучлар 5."кейс" - 2022 русумли пахта териш машинасининг созланиши www.arxiv.uz www.arxiv.uz 1.горизонтал шпинделли пахта териш машинасининг тузилиши ва ишлаши горизонтал шпинделли пахта териш машинаси хам вертикал шпинделли пахта териш машинасига ухшаб, шпинделли барабанлар, ажраткичлар, терилган пахтани узатиш мосламаси, бункер каби кисмлардан иборат. бу машина вертикал шпинделли машинадан шпинделли барабани, ажраткичи ва шпинделларни ювиб тозалаш мосламасининг тузилиши билан тубдан фарк килади. машина аппаратининг технологик иш жараёнида расм эркин турган гузапоя шохлари йуналтиргич 1 ёрдамида 70...100 мм калинликкача кучли сикилиб, териш камераси 2 га мажбуран тортиб киритилади. кассета 3 шпинделлари 4 йулакча 6 таъсирида ишчи камерага деярли перпендикуляр йуналишда а жойида киритилади ва гузапоянинг бир жойида айланиб туради, чунки машинанинг силжиш тезлиги vm ва кассетанинг барабан билан биргаликда оладиган чизикли тезлиги …

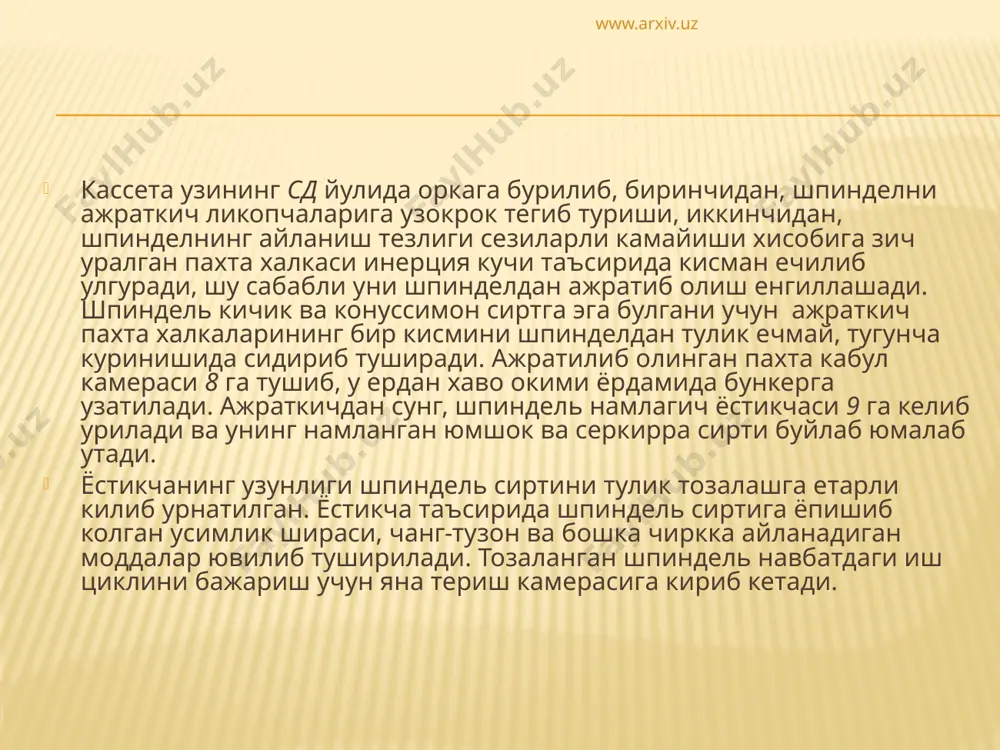

и узокрок саклаб (кассетанинг сд йулида) колади. www.arxiv.uz www.arxiv.uz кассета узининг сд йулида оркага бурилиб, биринчидан, шпинделни ажраткич ликопчаларига узокрок тегиб туриши, иккинчидан, шпинделнинг айланиш тезлиги сезиларли камайиши хисобига зич уралган пахта халкаси инерция кучи таъсирида кисман ечилиб улгуради, шу сабабли уни шпинделдан ажратиб олиш енгиллашади. шпиндель кичик ва конуссимон сиртга эга булгани учун ажраткич пахта халкаларининг бир кисмини шпинделдан тулик ечмай, тугунча куринишида сидириб туширади. ажратилиб олинган пахта кабул камераси 8 га тушиб, у ердан хаво окими ёрдамида бункерга узатилади. ажраткичдан сунг, шпиндель намлагич ёстикчаси 9 га келиб урилади ва унинг намланган юмшок ва серкирра сирти буйлаб юмалаб утади. ёстикчанинг узунлиги шпиндель сиртини тулик тозалашга етарли килиб урнатилган. ёстикча таъсирида шпиндель сиртига ёпишиб колган усимлик шираси, чанг-тузон ва бошка чиркка айланадиган моддалар ювилиб туширилади. тозаланган шпиндель навбатдаги иш циклини бажариш учун яна териш камерасига кириб кетади. www.arxiv.uz 2.шпинделли барабан улчамлари шпинделли барабан диаметри дб пахтани ерга тукмай ва чанокларда …

ши керак. карама-карши турган барабанлардаги шпинделлар «шахмат» тартибида жойлаштирилган булса, бир барабандаги шпинделлар оралиги куйидагича ифодаланади: www.arxiv.uz шпинделли барабаннинг диаметри маълум булса, унинг бурчак тезлиги, гузапояни аппаратнинг иш тиркишига тортиб олишни таъминлайдиган даражада кабул килинади. шохлари ёйилиб эркин турган гузапоя аппаратнинг иш тиркишига киришдан олдин (253-расм) пассив шох йуналтиргичлар 1 таъсирида кучли кисилиб бир неча марта кичрайтирилади. шунинг учун шпиндель гузапоялар билан а холатидан кейингина учрашади. барабан гузапояларни иш тиркишига актив тортиб олиши учун а нуктани абсолют тезлиги нинг vм йуналишига туширилган проекцияси машина тезлигига карши йуналган булиши керак. акс холда, гузапоя иш тиркишига тортиб олинмайди. гузапояни иш тиркишига тортиб олишга имкон берадиган абсолют тезлик йуналишининг чегараси (агар ишкаланиш эътиборга олинмаса) машина харакат йуналиши ни хисобга олишга перпендикуляр булиши керак. аммо ишкаланиш бурчаги а лозим. шу сабабли, йуналишининг чегараси гача узгаради. вектори берилган ва барабанга уринма йуналишларига таксимланса, мухим хулоса чикади: хатто чегаравий йуналишини таъминлаш учун v>vм булиши керак. v …

сикиб, мажбуран киритилганда у олд томонга купрок энгашиб колиши мумкин, окибатда пастки чаноклардаги пахта терилмасдан колади. одатда, гузапоя билан унинг кутаргичи ва йуналтиргичи орасидаги ишкаланиш бурчакларининг кийматига караб, териш камерасига киритиш бурчаги 500...600 дан ошмайди. шу сабабли гузапоя йуналтиргичини узун килиб тайёрлашга тугри келади. www.arxiv.uz шпиндель ингичка булса, пахтани узига тез ва тулик ураб олиш имконияти ошади, лекин ундан пахтани ажратиб олиш кийинлашади. тажрибага асосланиб, шпиндели ва конуссимон кисмининг уртача диаметри dшқ 8,5...10,0 мм, конуслилиги 6°...8° деб кабул килинган. шпиндель узунлиги териш камерасининг кенглигига боглик булиб, у lшқ 70 ... 90 мм булади. горизонтал шпиндель тишининг чанокдаги пахтани сугуриб олиш тезлиги хам вертикал шпинделники каби 1,5 м/с дан ошмаслиги керак. горизонтал шпиндель вертикал шпинделга нисбатан ингичка булгани сабабли чанокдаги пахтани узунрок пилта куринишида (lп қ 230...250 мм) суғуриб олади ва уни уз устига 3...5 марта урайди. бундай устма-уст уралган пахтани олиш кийин булгани учун шпинделдан у халкасимон тугунча куринишида ажратиб …

ланиши мумкин. шунинг учун шпиндель учи ва асосидаги нукталар камера узунаси буйлаб минимал силжиши керак (75- расм). шпиндель асосидаги а нукта барабан билан нисбий айланма (v тезликда) ва машина билан илгарилама (vм тезликда) кучирма харакатда булиб, унинг абсолют харакат траекторияси авсде узайтирилган циклоида шаклида булади. бу траекториянинг куриниши v нинг vм га нисбати, яъни барабаннинг узиш коэффициенти к нинг микдорига боғлик. www.arxiv.uz шпиндель гузапоя шохларини синдирмаслиги учун а нуктада панжарасимон тусикдан утиб, териш камерасига кира бошлаган шпиндель траекториясидаги сиртмокнинг дв кенглиги, шпинделнинг машина билан биргаликда илгари сурилган ае масофасига тенг булиши керак. ушбу шартни бажариш учун к нинг микдори: бу ерда, амалда к қ1,10...1,25 кабул килинади, кейин vқ кvм, яъни тенглик аникланади. www.arxiv.uz пахта териш аппаратининг кутараётган механизмдаги кучлар аппаратни кутариб туриш учун 76- расмда курсатилган механизм хизмат килади. унинг гидроцилиндри 7— 9 га ёки бошка кисмларида юзага келадиган каршилик кучларини аниклаш учун масштаб буйича чизилган схемада аппарат массаси маркази …
