1 / 19

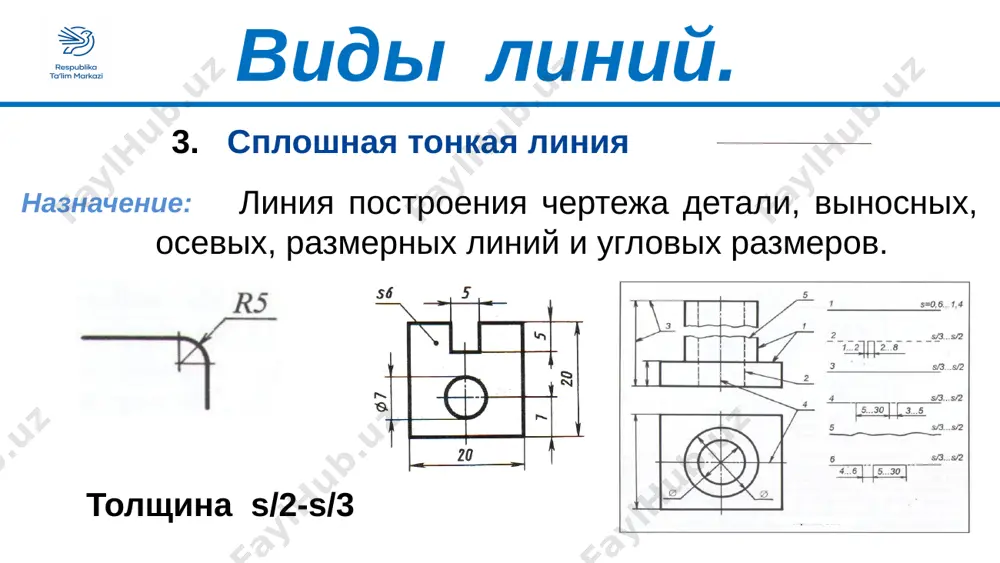

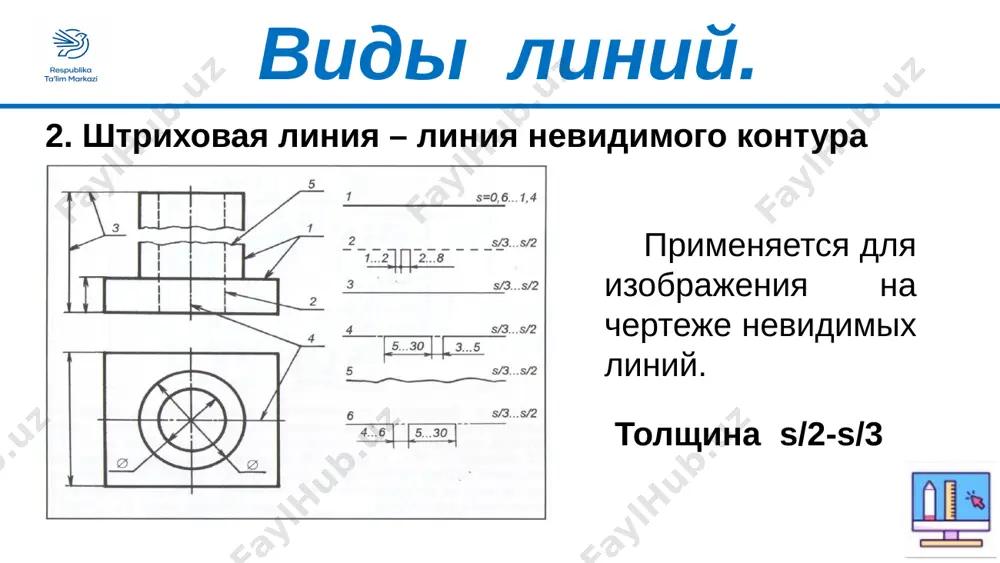

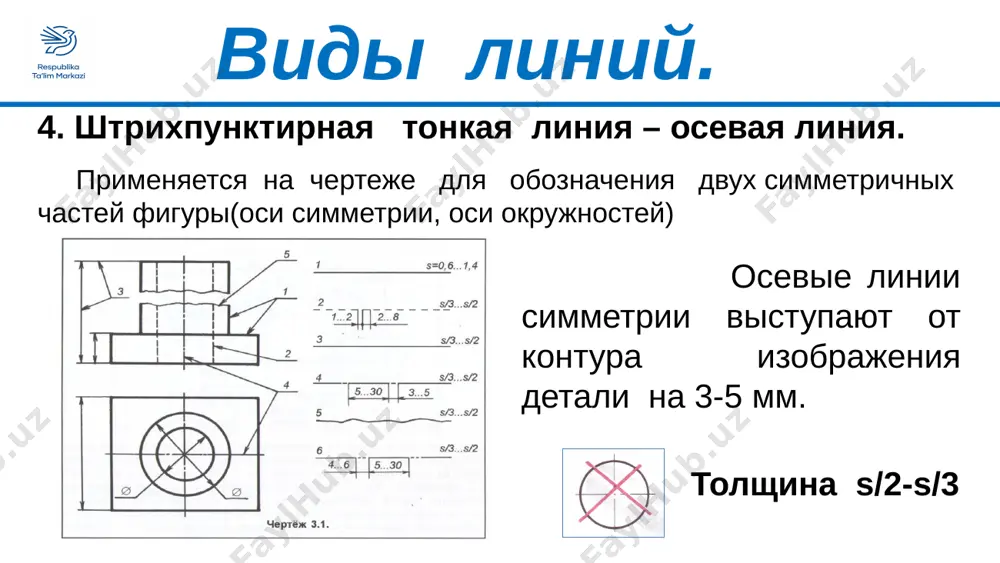

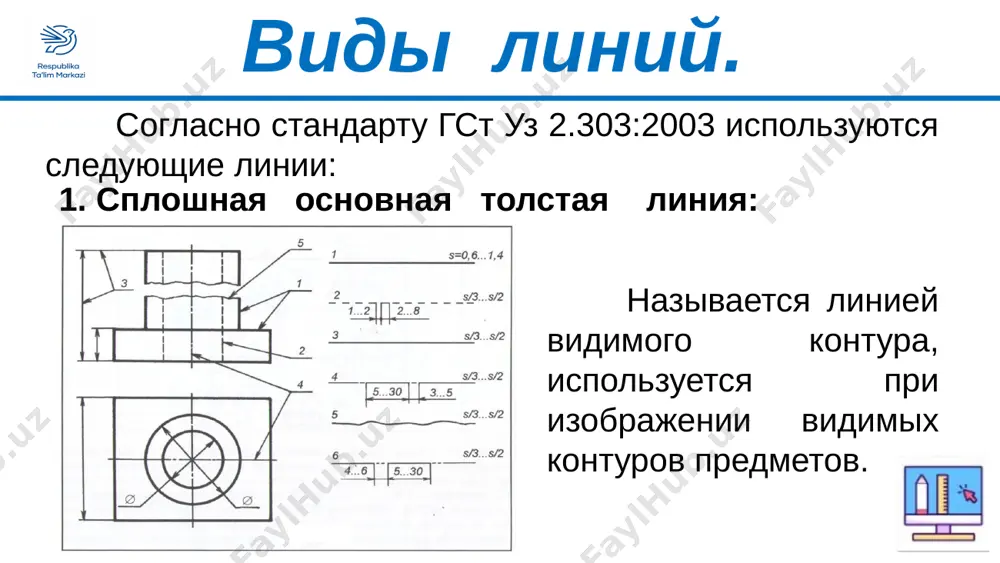

8-klass. cherchenie tayyorladi: g. tashkent. yunusabadskiy rayon shk. 246 uchitel izobrazitelnogo iskusstva i chercheniya: saribaeva venera sadevokazovna vidi liniy. pravila naneseniya razmerov 1 vidi liniy. soglasno standartu gst uz 2.303:2003 ispolzuyutsya sleduyushie linii: 1. sploshnaya osnovnaya tolstaya liniya: nazivaetsya liniey vidimogo kontura, ispolzuetsya pri izobrajenii vidimix konturov predmetov. 2. shtrixovaya liniya – liniya nevidimogo kontura primenyaetsya dlya izobrajeniya na cherteje nevidimix liniy. vidi liniy. tolshina s/2-s/3 liniya postroeniya cherteja detali, vinosnix, osevix, razmernix liniy i uglovix razmerov. vidi liniy. 3. sploshnaya tonkaya liniya naznachenie: tolshina s/2-s/3 4. shtrixpunktirnaya tonkaya liniya – osevaya liniya. primenyaetsya na cherteje dlya oboznacheniya dvux simmetrichnix chastey figuri(osi simmetrii, osi okrujnostey) osevie linii simmetrii vistupayut ot kontura izobrajeniya detali na 3-5 mm. vidi liniy. tolshina s/2-s/3 5. sploshnaya tonkaya volnistaya liniya . ispolzuetsya kak liniya obriva v sluchae, kogda detal izobrajena ne polnostyu. vidi liniy. 6. shtrixpunktirnaya tonkaya liniya s dvumya tochkami. liniya primenyaetsya v razvertkax …

2 / 19

strelok na 2-3 mm. elementi naneseniya lineynix razmerov vinosnie linii sploshnie tonkie razmernie linii sploshnie tonkie 10 10 2 razmernoe chislo shrift 5 polka linii-vinoski liniya-vinoska strelka 0 nanesenie lineynix razmerov peresechenie vinosnix i razmernix liniy na cherteje nedopustimo, poetomu menshie razmeri nanosyat blije k konturu detali, a bolshie –dalshe. tselesoobraznost naneseniya razmerov esli diametr okrujnosti menshe 12 mm, rekomenduetsya chertit strelki vne okrujnosti. esli radius menshe 5 mm, razmernuyu strelku mojno pomestit vne dugi. pravila naneseniya razmerov. 14 pri ukazanii razmera diametra okrujnosti pered chislom stavitsya uslovnoe oboznachenie diametra ø. dlya oboznacheniya radiusa pered razmernim chislom pishetsya bukva r. na cherteje pered razmernim chislom kvadratnogo otverstiya ili vistupa stavitsya oboznachenie kvadrata □. klassifikatsiya razmerov po naznacheniyu znaki na cherteje kolichestvo razmerov na cherteje doljno bit minimalnim, no dostatochnim. nanesenie razmerov s ispolzovaniem znakov radius diametr kvadrat tolshina prakticheskoe zadanie dlya uchashixsya na uroke. na formate a4 nachertite linii cherteja. …

3 / 19

4 / 19

5 / 19
