1404227408_52293.doc мураккаб тизимларни таркибий қисмларга ажратиш учун ишлатиладиган машиналар мураккаб тизимларни таркибий қисмларга ажратиш учун ишлатиладиган машиналар режа: 1. т1 - кп2у типидаги ишқалаш машинаси 2. данакли ҳўл меваларни ишқалаш машинаси 3. а9-киг-14 типидаги ишқалаш машинаси 4. центрифугалар 5. пресслар 6. сепараторлар ишқалаш машиналарида маҳсулотларни икки фракцияга ажратиш мумкин. кетма-кет жойлаштирилган машиналарда маҳсулотни учта ёки ундан кўп фракцияга ажратиш лозим. ишқаловчи машиналарининг ишлаш тартиби қайта ишланаётган хом-ашёни элаксимон тешикли юзага қисиб, суюқлик фазасини тешиклардан ўтказиб, қаттиқ фазаси элакларнинг устки қисмида қолдирилади, кейин машинадан чиқариб тошланади. ишқаловчи машинаси айланувчи ротордан ва харакатланмайдиган элаксимон цилиндрдан тузилган. роторда 2та ёки 4 та тиғлар (бич) ўрнатилган бўлиб маҳсулотни ушлаб қолиб уларни айланма ҳаракат қилдиради. хом-ашёга марказдан қочма куч таъсир қилади, таъсир қилаётган кучнинг миқдори хом-ашёнинг оғирлигига нисбатан 100 марта катта бўлади. ишқаловчи машиналарида бир вақтнинг ўзида хом-ашёни суюқ ва қаттиқ фазага ажралиб, суюқ фаза элакнинг тешикларидан ўтиб, кейинги ишлаш жараёнига жўнатилади. ишқаловчи машиналари томат-паста …

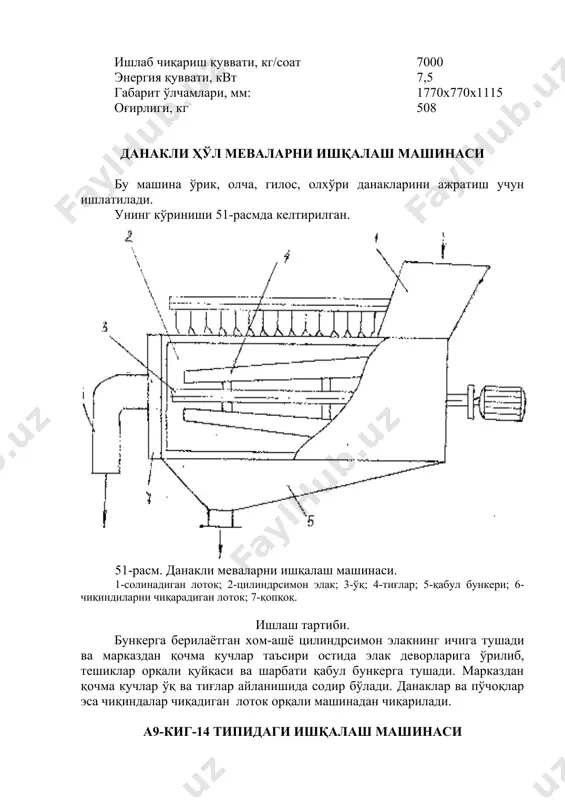

тилади. унинг кўриниши 51-расмда келтирилган. 51-расм. данакли меваларни ишқалаш машинаси. 1-солинадиган лоток; 2-цилиндрсимон элак; 3-ўқ; 4-тиғлар; 5-қабул бункери; 6-чиқиндиларни чиқарадиган лоток; 7-қопқоқ. ишлаш тартиби. бункерга берилаётган хом-ашё цилиндрсимон элакнинг ичига тушади ва марказдан қочма кучлар таъсири остида элак деворларига ўрилиб, тешиклар орқали қуйқаси ва шарбати қабул бункерга тушади. марказдан қочма кучлар ўқ ва тиғлар айланишида содир бўлади. данаклар ва пўчоқлар эса чиқиндалар чиқадиган лоток орқали машинадан чиқарилади. а9-киг-14 типидаги ишқалаш машинаси бу машинанинг тузилиши 52-расмда кўрсатилган. 52-расм. а9-киг-14 маркали ишқалаш машинаси. қуйида турли хил маркадаги ишқалаш машиналарининг схемаси берилган (53, 54, 55-расмлар). 53-расм. т1 - кп2т маркали ишқалаш машинасининг схемаси. 54-расм. кпу-м ишқалаш машинасининг схемаси. 55-расм. кпд маркали ишқалаш машинасининг схемаси. центрифугалар фвил-701к-04 маркали центрифуга бундай центрифуга мева ва сабзавот шарбатлари олишда ишлатилади (56-расм). 56-расм. фвил-701к-04 маркали центрифуга. фгш-401к-1 маркали центрифуга бу центрифуга шарбат ажратишда фойдаланади (57-расм). 57-расм. фгш-401к-1 маркали центрифуга. пресслар ташки босим таъсирида маҳсулотларни механик қисиш - пресслаш …

лакли цилиндр; 5-элакли барабан; 6-конус; 7-ўқ таянчи; 8-гидроредуктор; 9-ванна; 10-рама; 11-электродвигатель. техник тавсифи. ишлаб чиариш қуввати, т/соат 10 энергия қуввати, квт 10 габарит ўлчамлари, мм 4270х920х1272 оғирлиги, кг 2770 пнд - 5 маркали пресс бу пресс шарбатни сиқиб чиқаришда фойдаланилади (59-расм). 59-расм. пнд-5маркали узлуксиз ишлайдиган пресс. 1-рама; 2-электродвигатель; 3-маҳсулот кирадиган бункер; 4-ташқи ўқ; 5-биринчи шнек; 6-қовурғали цилиндр; 7-иккинчи шнек; 8-ички ўқ; 9-қовурғали цилиндр; 10-конуссимон тортқич (затвор); 11-чиқарувчи қувур. ишлаш тартиби маҳсулотни ташийдиган ва пресслайдиган перфорациялайдиган барабанга ўрнатилган иккита шнек пресснинг асосий ишчи органи ҳисобланади ва бир-бирига қарама-қарши ҳаракатланади. барабаннинг олдинги ички қисмига, ҳолати гидробошқаргич томонидан бошқариладиган конус қўйилган. конус ва барабан орасидаги оралиқ ўзгариб туради. барабаннинг остки қисмига шарбатни йиғиш учун ванна ўрнатилган. бу ванна тўсиқлар билан шарбатни икки ва уч фракцияга ажратадиган қилиб тўсилган. маҳсулот кирадиган бункер шарбатнинг ўзи оқиб чиқиши учун сетка билан жиҳозланган. янчилган маҳсулот бункерга келиб тушади ва бу ерда биринчи фракцияга ажралади, бу фракция бункер …

мм 6750х830х2700 оғирлиги, кг 3100 61-расм. рз-впу маркали пресс. ш10-кпе маркали лентали пресс бу пресс мева мезгасидан шарбатни ажратиш (сиқиш) учун мўлжалланган (62-расм). 62-расм. ш10-кпе маркали лентали пресс. 1-тортиш барабани; 2-тозалаш ва ювиш учун механизм; 3-рама; 4-манба; 5-тасма; 6-йўналтирувчи; 7-эгилувчан барабан; 8-пресс-транспортёр. унумдорлиги 3-5 т/соат; лента ҳаракат тезлиги 0,04-0,12 м/с; қуввати 28,4 квт; габарит ўлчамлари 6870х2985х2570 мм; массаси 15 170 кг. сепараторлар сепараторлар – консерва саноати корхоналарида суюқликларни ажратиш учун узлуксиз равишда ишлайдиган машиналар сифатида кенг қўлланилади. улардан ўсимлик ва ҳайвон ёғларини сувсизлантириш ва тозалаш учун, бульонларни, рассолларни тиндириш ва тозалашда, тиббиёт препаратларга ишлов беришда фойдаланилади. сепараторлар технологик белгисига кўра, 3 гуруҳга бўлинади: - суюқликлар аралашмаларини ажратиш учун қўлланиладиган ажратгичлар (пурификаторлар); - суюқликдан қаттиқ чўкмаларни ажратиб олишда ишлатиладиган тиндиргичлар (кларификаторы); - суюқ аралашмаларга ишлов беришда икки ёки ундан кўп операцияларни бажариш учун комбинирлашган сепараторлар. қаттиқ фракцияларни (шлам) барабандан чиқариш усули бўйича чўкмани марказдан қочма таъсирида ва қўл билан чиқарувчи сепраторларга …

нг самарадорлигини баҳолашнинг асосий критерияси ажратувчи омил - ф деб номланадиган кўрсаткич ҳисобланади. ф = 2tg(z(r3 макс — r3мин) смя/сек2, бу ерда (– барабаннинг бурчакли айланиш тезлиги, сек-1; ( - тарелкани оғиш бурчаги, град; z – сепаратор барабани тарелкаларининг сони; r макс-тарелканинг максимал радиуси, см; rмин- тарелканинг минимал радиуси, см. 63-расмда сепаратор– барабан тарелка билан асосий ишчи органининг ишлаши ва тузилиш схемаси кўрсатилган. барабан валга 9 маҳкамланган асосдан 1 ва қуйида тормозли дискдан 5 иборат. 63-расм. сепаратор барабани: 1-барабан асоси; 2 – тарелка ушлагич; 3 – тарелкалар пакети; 4 – барабан қопқоғи; 5 – тормозли диск; 6 – чўкмани тушириш учун тешик; 7 – ёғ учун канал; 8 – сув учун тешик; 9 – барабан вали; 10 – ажратувчи тарелка. барабан асосига тарелка пакети 3 терилган тарелка ушлагичга 2 маҳкамланган. пакетни юқорисида барабан қопқоғи 4 ва ажратувчи тарелка 10 мавжуд. яхши сепарациялаш учун ёғга иссиқ сув қўшилади. ёғ-сув аралашмаси иссиқ …
