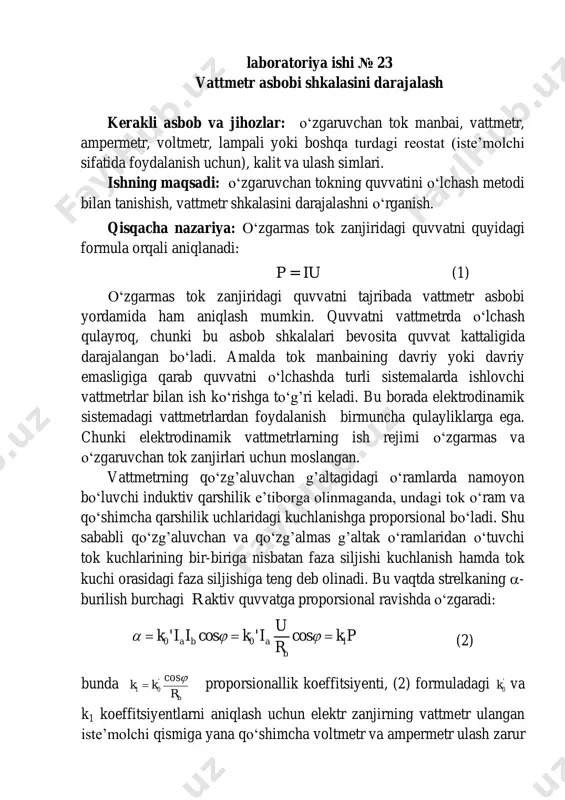

laboratoriya ishi № 23 vattmetr asbobi shkalasini darajalash kerakli asbob va jihozlar: o‘zgaruvchan tok manbai, vattmetr, ampermetr, voltmetr, lampali yoki boshqa turdagi reostat (iste’molchi sifatida foydalanish uchun), kalit va ulash simlari. ishning maqsadi: o‘zgaruvchan tokning quvvatini o‘lchash metodi bilan tanishish, vattmetr shkalasini darajalashni o‘rganish. qisqacha nazariya: o‘zgarmas tok zanjiridagi quvvatni quyidagi formula orqali aniqlanadi: p = iu (1) o‘zgarmas tok zanjiridagi quvvatni tajribada vattmetr asbobi yordamida ham aniqlash mumkin. quvvatni vattmetrda o‘lchash qulayroq, chunki bu asbob shkalalari bevosita quvvat kattaligida darajalangan bo‘ladi. amalda tok manbaining davriy yoki davriy emasligiga qarab quvvatni o‘lchashda turli sistemalarda ishlovchi vattmetrlar bilan ish ko‘rishga to‘g’ri keladi. bu borada elektrodinamik sistemadagi vattmetrlardan foydalanish birmuncha qulayliklarga ega. chunki elektrodinamik vattmetrlarning ish rejimi o‘zgarmas va o‘zgaruvchan tok zanjirlari uchun moslangan. vattmetrning qo‘zg’aluvchan g’altagidagi o‘ramlarda namoyon bo‘luvchi induktiv qarshilik e’tiborga olinmaganda, undagi tok o‘ram va qo‘shimcha qarshilik uchlaridagi kuchlanishga proporsional bo‘ladi. shu sababli qo‘zg’aluvchan va qo‘zg’almas g’altak o‘ramlaridan o‘tuvchi …

2 / 3

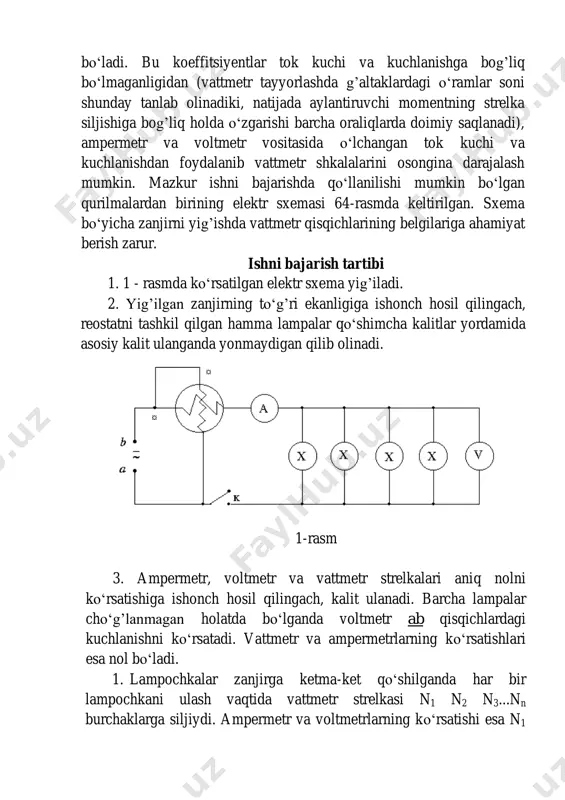

g’liq holda o‘zgarishi barcha oraliqlarda doimiy saqlanadi), ampermetr va voltmetr vositasida o‘lchangan tok kuchi va kuchlanishdan foydalanib vattmetr shkalalarini osongina darajalash mumkin. mazkur ishni bajarishda qo‘llanilishi mumkin bo‘lgan qurilmalardan birining elektr sxemasi 64-rasmda keltirilgan. sxema bo‘yicha zanjirni yig’ishda vattmetr qisqichlarining belgilariga ahamiyat berish zarur. ishni bajarish tartibi 1. 1 - rasmda ko‘rsatilgan elektr sxema yig’iladi. 2. yig’ilgan zanjirning to‘g’ri ekanligiga ishonch hosil qilingach, reostatni tashkil qilgan hamma lampalar qo‘shimcha kalitlar yordamida asosiy kalit ulanganda yonmaydigan qilib olinadi. 1-rasm 3. ampermetr, voltmetr va vattmetr strelkalari aniq nolni ko‘rsatishiga ishonch hosil qilingach, kalit ulanadi. barcha lampalar cho‘g’lanmagan holatda bo‘lganda voltmetr ab qisqichlardagi kuchlanishni ko‘rsatadi. vattmetr va ampermetrlarning ko‘rsatishlari esa nol bo‘ladi. 1. lampochkalar zanjirga ketma-ket qo‘shilganda har bir lampochkani ulash vaqtida vattmetr strelkasi n1 n2 n3...nn burchaklarga siljiydi. ampermetr va voltmetrlarning ko‘rsatishi esa n1 n2 n3...nn larga mos holda i1 i2 i3...in va u1 u2 u3...un qiymatlarni ko‘rsatadi. 2. (1) formuladan foydalanib …

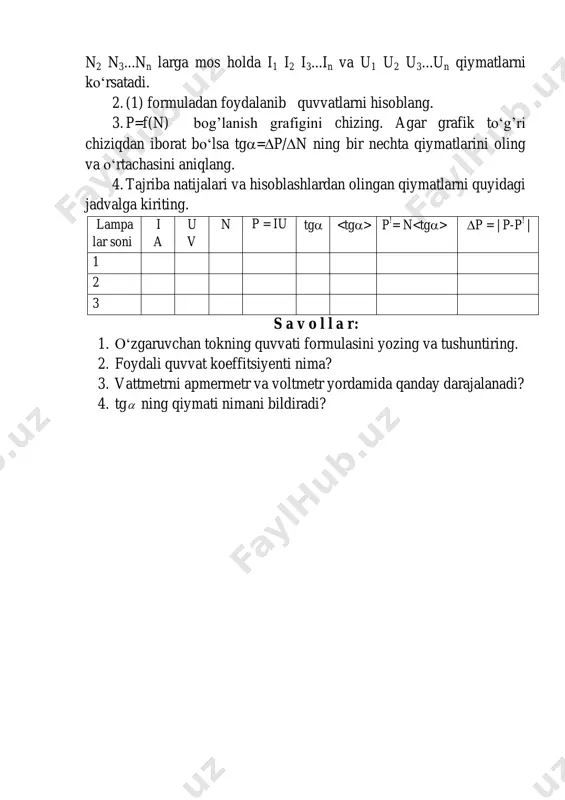

3 / 3
