toshkent – «o‘zbekiston» – 2019 i. rahmonov, d. yuldasheva, m. abdurahmonova htt p:/ /ed up ort al. uz htt p:/ /ed up ort al. uz @elektron_darslikbot dan yuklab olindi. t a q r i z c h i l a r : a. ashirboyev, m. xolimov – nizomiy nomidagi tdpu «chizma geometriya, chizmachilik va uni o‘qitish metodikasi» kafedrasi dotsentlari; s. usmonov – abdulla avloniy nomidagi xtxqtmomi dotsenti; g. zulhaydarova – rtm metodisti; z. hoshimova – toshkent shahridagi 16-o‘rta maktabning 1- toifali chizmachi- lik fani o‘qituvchisi. a. goyipov – zangiota tumanidagi 25-o‘rta maktabning 1-toifali chizma- chilik fani o‘qituvchisi. isbn 978-9943-01-581-4 © «o‘zbekiston» nmiu, 2010, 2014, 2019 o‘quvchilarning darslarda olayotgan bilimlarini mustahkamlab borish maqsadida, har bir dars so‘ngida: – savollar – mashqlar – testlar – kompyuterda mashqlar – grafi k ishlar shuningdek, har chorak yakunida o‘quvchilar tomonidan o‘zlashtirilayotgan savodlarini aniqlashga oid nazorat ishlarini o‘tkazish kiritildi. respublika maqsadli kitob jamg‘armasi mablag‘lari hisobidan ijara …

2 / 105

z ishlarini davom ettirayotgan ota-onalarimiz, aka-opala- rimizning safl arini kengaytirish maqsadida yaxshi o‘qib, puxta bilimlarni egallashga harakat qilish orqali buyuk vatanimizning ravnaqi uchun tinmay astoydil bilim egallashga harakat qilinglar. barcha innovatsion texnika va texnologiyalarning barqaror rivoj lanishi siz o‘quvchilarga bog‘liq. bu yerda chizmachilikni boshqa fanlar qatori mu- kammal egallash orqali innovatsion texnika va texnologiyalarni loyihalashga harakat qilish joiz hisoblanadi. o‘quvchilarning fazoviy tasavvur va tafakkur qilish qobiliyatlarini rivoj- lantirishni hamda darslarni yuqori darajada o‘zlashtirishlarini hisobga olgan holda ko‘rsatmali materiallardan foydalanish kengaytirildi. bundan tashqari, o‘tilgan mavzularni takrorlash uchun an’anaviy savollar, testlar, topshiriq va mashqlar berildi. mashqlar o‘rtacha (a) va yaxshi (b) o‘zlashtiruvchi hamda iqtidorli (c) o‘quvchilarning bilimini hisobga olgan holda tuzilgan. iqtidorli (c) o‘quvchilar uchun tuzilgan mashqlarni baja- rish orqali chizmachilikdan o‘tkaziladigan olimpiadalar g‘olibi bo‘lishingiz mumkin. hozirgi vaqtda chizmalarni kompyuterda chizish mumkin, biroq chiz- malarni chizish va o‘qishni bilganlargina chizmani kompyuterda oson chi- za oladi. shu boisdan, chizmalarni chizish va ularni o‘qishni …

3 / 105

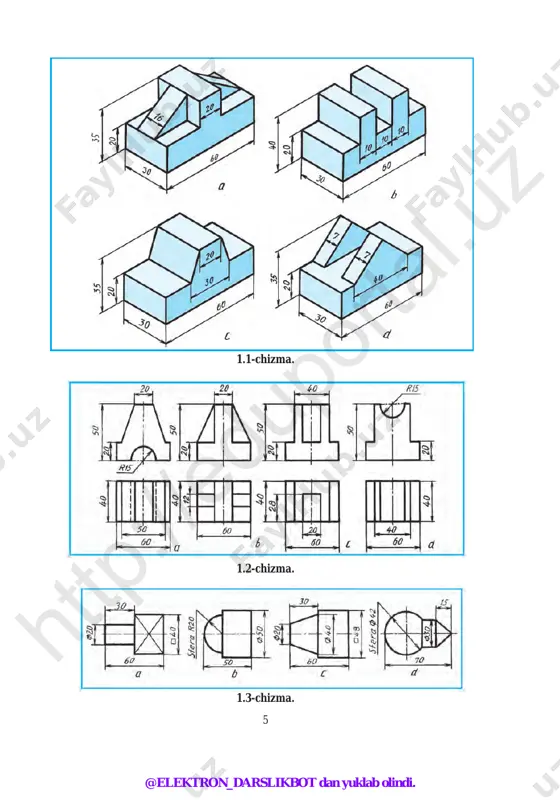

iy tadqiq qilib, bobokalon alloma olimlarimiz kashf etgan ilmlar vii–x asrda yevropa fani rivojlanishiga turtki bo‘lgani kabi, sizlar ham loyihalash va konstruksiyalash asoslarini zabt etib, yuqori milliy texnika va texnologiyalarni yarating. l-§. 8-sinfda chizmachilikdan olingan bilimlarni qisqacha takrorlash va umumlashtirish detalning tasvirini chizishda uning ko‘rinishlari sonini kamaytirish maq- sadida barcha shartlilik va soddalashtirishlardan foydalaniladi. quyida 8-sinfda o‘tilgan ba’zi mavzularni qisqacha takrorlash maqsadida mashqlar berilgan. ushbu berilgan mashq (yoki shunga o‘xshash) model- lardan birortasining eskizini (1.1-chizma), chapdan ko‘rinishini (1.2-chizma) va texnik rasmini hamda detal qanday geometrik jismlardan tashkil topgan- ligini (1.3-chizma) tahlil qilishni takrorlagandan keyin, o‘quvchilar o‘zlari o‘qituvchi nazoratida istagan variantni mustaqil bajarishlari lozim. 1. detalning asli (yaqqol tasviri)ga qarab uning kerakli ko‘rinishlarini chizing va boshqa detalning eskizini bajaring (1.1-chizma). 2. detalning berilgan ko‘rinishlarini ko‘chirib chizing va chapdan ko‘ri nishini aniqlang va texnik rasmini bajaring(1.2-chizma). 3. detal qanday geometrik jismlardan tuzilganligini tahlil qiling va har bir jismni turli ranglarga bo‘yab chiqing …

4 / 105

gan? 3. 1.3-chizmadagi detallar nima uchun bitta ko‘rinishda tasvirlangan? ular qanday geometrik jismlardan tuzilgan? 4. 1.3-chizma, a yuzasidagi x belgi nimani ifodalaydi? 1. chizmalarga o‘lchamlar qo‘yishda eng avval nima tanlab olinadi? a. buyumning bazasi. b. buyumda detal holati. c. o‘lcham chiziqlari va o‘lcham sonlari. d. detalning tayyorlash jarayonidagi holati. 2. ko‘rinish deb nimaga aytiladi? a. detalning tekislikka qarab turgan tomonining tasviri. b. detalning kuzatuvchiga ko‘rinib turgan tomonining tasviri. c. detalning eskizi. d. detalning texnik rasmi. 3. detalning qaysi ko‘rinishi v tekislikda chiziladi? a. mahalliy. b. chapdan. c. ustdan. d. bosh (asosiy). 1.3-chizma, a da detalning v dagi tasviri berilgan bo‘lib, mantiqiy fi kr yuritib, uning markaziy o‘qi orqali o‘tuvchi silindrik teshik (diametri ∅ 10) kompyuter- da uning chizmasi bajarilsin. 2-§. kesimlar har qanday detal uning aniq bajarilgan chizmasi orqali yasaladi. stan- dart talabiga muvofi q detal chizmasi barcha soddalashtirish va shartliliklar qo‘llanilgan holda eng kam ko‘rinishlarda chizilishi lozim. aks holda, …

5 / 105

rinishining yaqqol tasviri (2.1-chizma, a) ga qa rab uni o‘yiq, teshik va chuqurchalari orqali aniqlash mumkin. agar val- ning yaqqol tasviri berilmasa, ba’zi elementlarning shakli, chuqurligini aniq- htt p:/ /ed up ort al. uz htt p:/ /ed up ort al. uz @elektron_darslikbot dan yuklab olindi. 7 lash qiyin bo‘ladi. masalan, segment shponka uchun o‘yilgan ariqchaning eni (a–a), b–b kesimdagi liskaning shakli va chuqurligi, detaldagi kichik silindrik teshik noaniq bo‘ladi. ularga kesimlar qo‘llanilsa, hammasi rav- shanlashadi (2.1-chizma, a–a, b–b, c–c kesimlar). kesim hosil qilish va uni belgilash. kesuvchi tekislik detal konturiga nisbatan perpendikulyar qilib o‘tkaziladi (2.1-, 2.3- va 2.4-chizmalar). bu tekislik detal ko‘rinishida ham uning konturiga perpendikulyar bo‘ladi. de- tal konturi 2.2- chizmadagidek simmetriya o‘qiga nisbatan parallel bo‘lmasa, a tekislik detalning simmetriya o‘qiga perpendikulyar qilib o‘tkaziladi. yaqqol tasvirda kesuvchi tekislik to‘liq ko‘rsatilsa, detal ko‘rinishida uzuq yo‘g‘on chiziqlar kesmasi tarzida chiziladi. ular kesuvchi tekislikning izlari hisoblanadi. bu kesim chiziqlari detalning kontur chizig‘iga …
