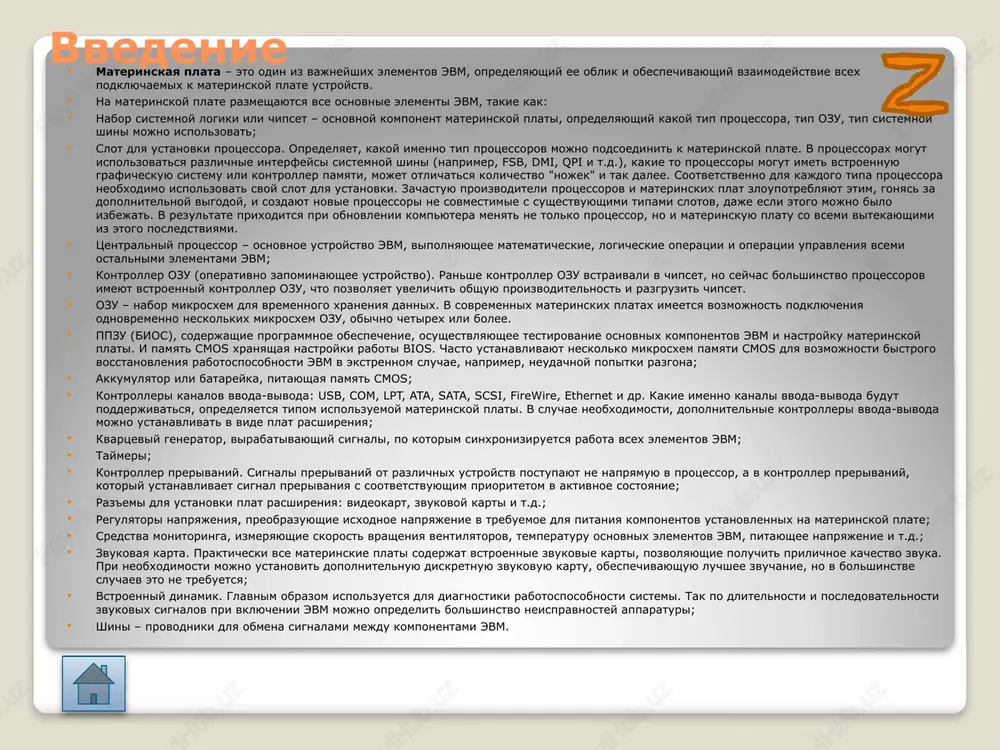

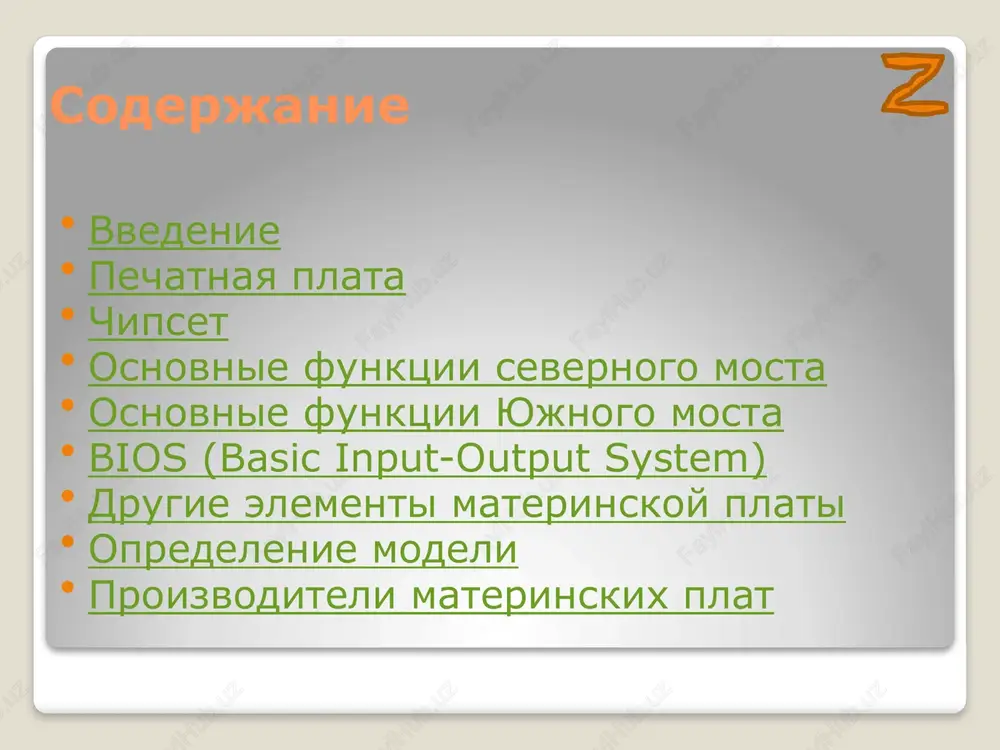

materinskie plati materinskie plati soderjanie vvedenie pechatnaya plata chipset osnovnie funktsii severnogo mosta osnovnie funktsii yujnogo mosta bios (basic input-output system) drugie elementi materinskoy plati opredelenie modeli proizvoditeli materinskix plat vvedenie materinskaya plata – eto odin iz vajneyshix elementov evm, opredelyayushiy ee oblik i obespechivayushiy vzaimodeystvie vsex podklyuchaemix k materinskoy plate ustroystv. na materinskoy plate razmeshayutsya vse osnovnie elementi evm, takie kak: nabor sistemnoy logiki ili chipset – osnovnoy komponent materinskoy plati, opredelyayushiy kakoy tip protsessora, tip ozu, tip sistemnoy shini mojno ispolzovat; slot dlya ustanovki protsessora. opredelyaet, kakoy imenno tip protsessorov mojno podsoedinit k materinskoy plate. v protsessorax mogut ispolzovatsya razlichnie interfeysi sistemnoy shini (naprimer, fsb, dmi, qpi i t.d.), kakie to protsessori mogut imet vstroennuyu graficheskuyu sistemu ili kontroller pamyati, mojet otlichatsya kolichestvo "nojek" i tak dalee. sootvetstvenno dlya kajdogo tipa protsessora neobxodimo ispolzovat svoy slot dlya ustanovki. zachastuyu proizvoditeli protsessorov i materinskix plat zloupotreblyayut etim, gonyas za …

2 / 15

imeetsya vozmojnost podklyucheniya odnovremenno neskolkix mikrosxem ozu, obichno chetirex ili bolee. ppzu (bios), soderjashie programmnoe obespechenie, osushestvlyayushee testirovanie osnovnix komponentov evm i nastroyku materinskoy plati. i pamyat cmos xranyashaya nastroyki raboti bios. chasto ustanavlivayut neskolko mikrosxem pamyati cmos dlya vozmojnosti bistrogo vosstanovleniya rabotosposobnosti evm v ekstrennom sluchae, naprimer, neudachnoy popitki razgona; akkumulyator ili batareyka, pitayushaya pamyat cmos; kontrolleri kanalov vvoda-vivoda: usb, com, lpt, ata, sata, scsi, firewire, ethernet i dr. kakie imenno kanali vvoda-vivoda budut podderjivatsya, opredelyaetsya tipom ispolzuemoy materinskoy plati. v sluchae neobxodimosti, dopolnitelnie kontrolleri vvoda-vivoda mojno ustanavlivat v vide plat rasshireniya; kvartseviy generator, virabativayushiy signali, po kotorim sinxroniziruetsya rabota vsex elementov evm; taymeri; kontroller prerivaniy. signali prerivaniy ot razlichnix ustroystv postupayut ne napryamuyu v protsessor, a v kontroller prerivaniy, kotoriy ustanavlivaet signal prerivaniya s sootvetstvuyushim prioritetom v aktivnoe sostoyanie; raz'emi dlya ustanovki plat rasshireniya: videokart, zvukovoy karti i t.d.; regulyatori napryajeniya, preobrazuyushie isxodnoe napryajenie v trebuemoe dlya pitaniya …

3 / 15

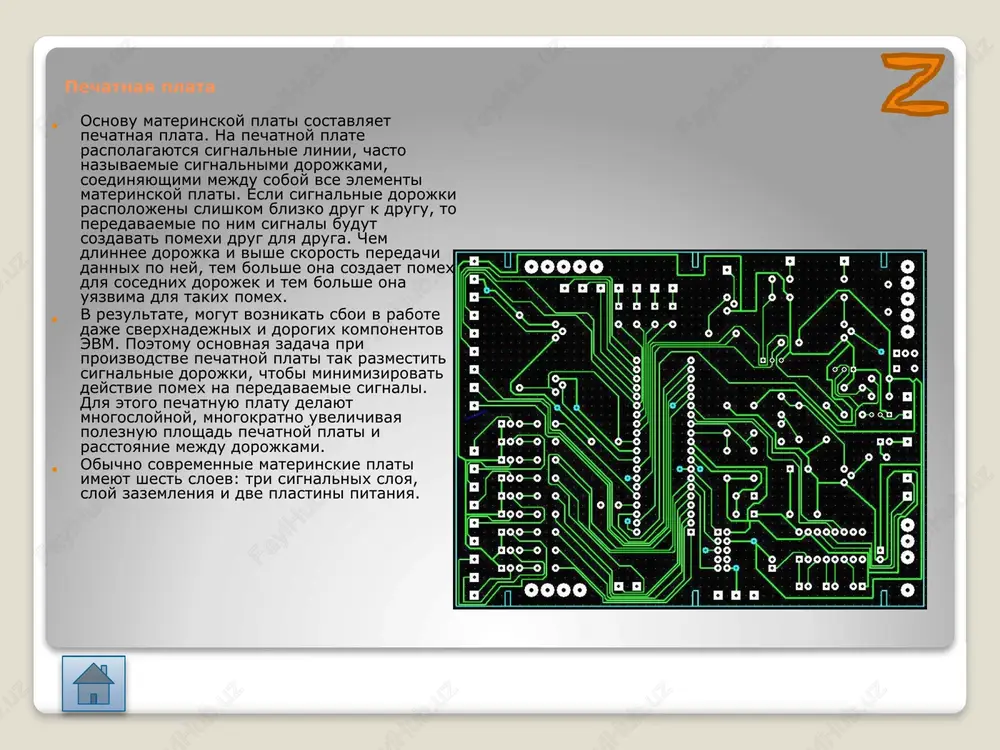

edelit bolshinstvo neispravnostey apparaturi; shini – provodniki dlya obmena signalami mejdu komponentami evm. pechatnaya plata osnovu materinskoy plati sostavlyaet pechatnaya plata. na pechatnoy plate raspolagayutsya signalnie linii, chasto nazivaemie signalnimi dorojkami, soedinyayushimi mejdu soboy vse elementi materinskoy plati. esli signalnie dorojki raspolojeni slishkom blizko drug k drugu, to peredavaemie po nim signali budut sozdavat pomexi drug dlya druga. chem dlinnee dorojka i vishe skorost peredachi dannix po ney, tem bolshe ona sozdaet pomex dlya sosednix dorojek i tem bolshe ona uyazvima dlya takix pomex. v rezultate, mogut voznikat sboi v rabote daje sverxnadejnix i dorogix komponentov evm. poetomu osnovnaya zadacha pri proizvodstve pechatnoy plati tak razmestit signalnie dorojki, chtobi minimizirovat deystvie pomex na peredavaemie signali. dlya etogo pechatnuyu platu delayut mnogosloynoy, mnogokratno uvelichivaya poleznuyu ploshad pechatnoy plati i rasstoyanie mejdu dorojkami. obichno sovremennie materinskie plati imeyut shest sloev: tri signalnix sloya, sloy zazemleniya i dve plastini pitaniya. chipset chipset ili …

4 / 15

amim razgrujaya severniy most, i poyavlyayutsya vse bolee bistrie i bistrie kanali svyazi s periferiynimi ustroystvami i platami rasshireniya. a takje razvivaetsya texnologiya proizvodstva integralnix sxem, pozvolyayushaya delat ix bolee miniatyurnimi, deshevimi i potreblyayushimi menshe energii. ob'edinenie severnogo i yujnogo mosta v odin chipset pozvolyaet podnyat proizvoditelnost sistemi, za schet umensheniya vremeni vzaimodeystviya s periferiynimi ustroystvami i vnutrennimi komponentami, ranee podklyuchaemimi k yujnomu mostu, no znachitelno uslojnyaet konstruktsiyu chipseta, delaet ego bolee slojnim dlya modernizatsii i neskolko uvelichivaet stoimost materinskoy plati. no poka chto bolshinstvo materinskix plat delayut na osnove chipseta razdelennogo na dva komponenta. nazivayutsya eti komponenti severniy i yujniy most. osnovnie funktsii severnogo mosta severniy most, kak sleduet iz ego nazvaniya, vipolnyaet funktsii kontrolya i napravleniya potoka dannix iz 4-x shin: shini svyazi s protsessorom ili sistemnoy shini. shini svyazi s pamyatyu. shini svyazi s graficheskim adapterom. shini svyazi s yujnim mostom. osnovnie funktsii yujnogo mosta yujniy most …
