zanglamas korroziyabardosh po‘latlar

DOCX 7 pages 2.5 MB Free download

7 pages

FaylHub.uz

Download via Telegram

Size 2.5 MB

File type DOCX

Pages 7

Updated Dec 2025

Page preview (4 pages)

Scroll down 👇

1 / 7

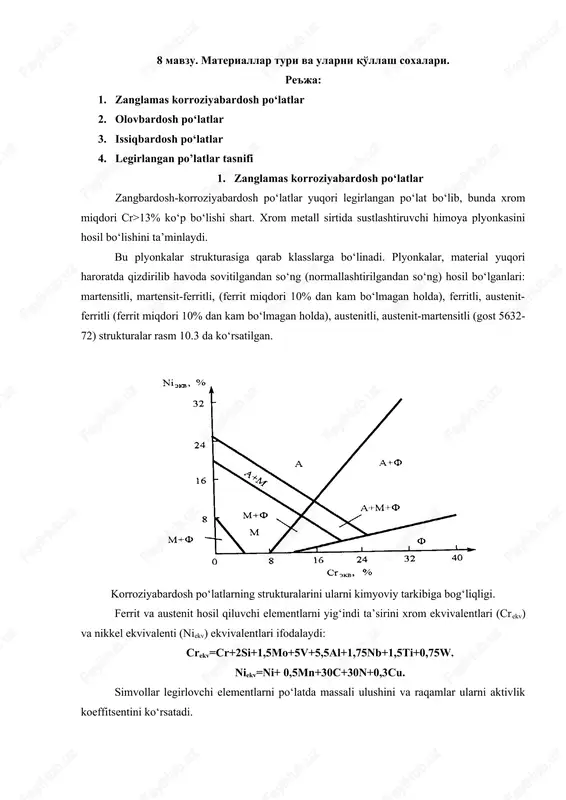

8 mavzu. materiallar turi va ularni qo'llash soxalari. re'ja: 1. zanglamas korroziyabardosh po‘latlar 2. olovbardosh po‘latlar 3. issiqbardosh po‘latlar 4. legirlangan po’latlar tasnifi 1. zanglamas korroziyabardosh po‘latlar zangbardosh-korroziyabardosh po‘latlar yuqori legirlangan po‘lat bo‘lib, bunda xrom miqdori cr˃13% ko‘p bo‘lishi shart. xrom metall sirtida sustlashtiruvchi himoya plyonkasini hosil bo‘lishini ta’minlaydi. bu plyonkalar strukturasiga qarab klasslarga bo‘linadi. plyonkalar, material yuqori haroratda qizdirilib havoda sovitilgandan so‘ng (normallashtirilgandan so‘ng) hosil bo‘lganlari: martensitli, martensit-ferritli, (ferrit miqdori 10% dan kam bo‘lmagan holda), ferritli, austenit-ferritli (ferrit miqdori 10% dan kam bo‘lmagan holda), austenitli, austenit-martensitli (gost 5632-72) strukturalar rasm 10.3 da ko‘rsatilgan. korroziyabardosh po‘latlarning strukturalarini ularni kimyoviy tarkibiga bog‘liqligi. ferrit va austenit hosil qiluvchi elementlarni yig‘indi ta’sirini xrom ekvivalentlari (crekv) va nikkel ekvivalenti (niekv) ekvivalentlari ifodalaydi: crekv=cr+2si+1,5mo+5v+5,5al+1,75nb+1,5ti+0,75w. niekv=ni+ 0,5mn+30c+30n+0,3cu. simvollar legirlovchi elementlarni po‘latda massali ulushini va raqamlar ularni aktivlik koeffitsentini ko‘rsatadi. xromli korroziyabardosh po‘latlarda uglerod miqdori iloji boricha kam bo‘lishi lozim, chunki qotishmaning zanglamaslik qobiliyati bir fazali strukturada …

2 / 7

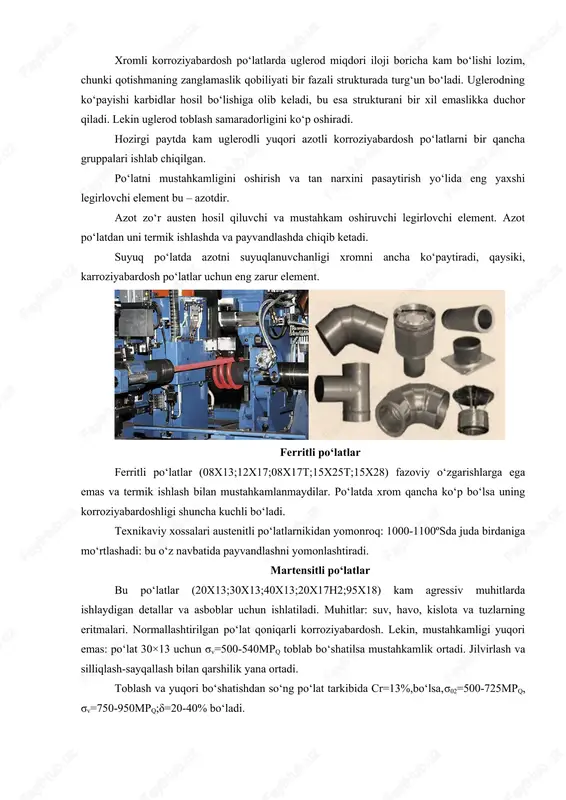

po‘latda azotni suyuqlanuvchanligi xromni ancha ko‘paytiradi, qaysiki, karroziyabardosh po‘latlar uchun eng zarur element. ferritli po‘latlar ferritli po‘latlar (08x13;12x17;08x17t;15x25t;15x28) fazoviy o‘zgarishlarga ega emas va termik ishlash bilan mustahkamlanmaydilar. po‘latda xrom qancha ko‘p bo‘lsa uning korroziyabardoshligi shuncha kuchli bo‘ladi. texnikaviy xossalari austenitli po‘latlarnikidan yomonroq: 1000-1100ºsda juda birdaniga mo‘rtlashadi: bu o‘z navbatida payvandlashni yomonlashtiradi. martensitli po‘latlar bu po‘latlar (20x13;30x13;40x13;20x17h2;95x18) kam agressiv muhitlarda ishlaydigan detallar va asboblar uchun ishlatiladi. muhitlar: suv, havo, kislota va tuzlarning eritmalari. normallashtirilgan po‘lat qoniqarli korroziyabardosh. lekin, mustahkamligi yuqori emas: po‘lat 30×13 uchun σv=500-540mpq toblab bo‘shatilsa mustahkamlik ortadi. jilvirlash va silliqlash-sayqallash bilan qarshilik yana ortadi. toblash va yuqori bo‘shatishdan so‘ng po‘lat tarkibida cr=13%,bo‘lsa,σ02=500-725mpq, σv=750-950mpq;δ=20-40% bo‘ladi. po‘lat 95x18 ishqalanib yeyilishga qarshiligi yuqori bo‘lib podshipniklar uchun yaxshi materialdir. toblab, past bo‘shatilgandan so‘ng uning qarshiligi ancha yuqori: hrce≥59. martensitli po‘latlar, umuman normallashtirilgandan so‘ng qoniqarli qirqib ishlanadi, issiq holda bosim bilan ishlanadi va payvandlanadi xam, qiyinroq, negaki martensit strukturasi hosil bo‘ladi. 2. olovbardosh po‘latlar …

3 / 7

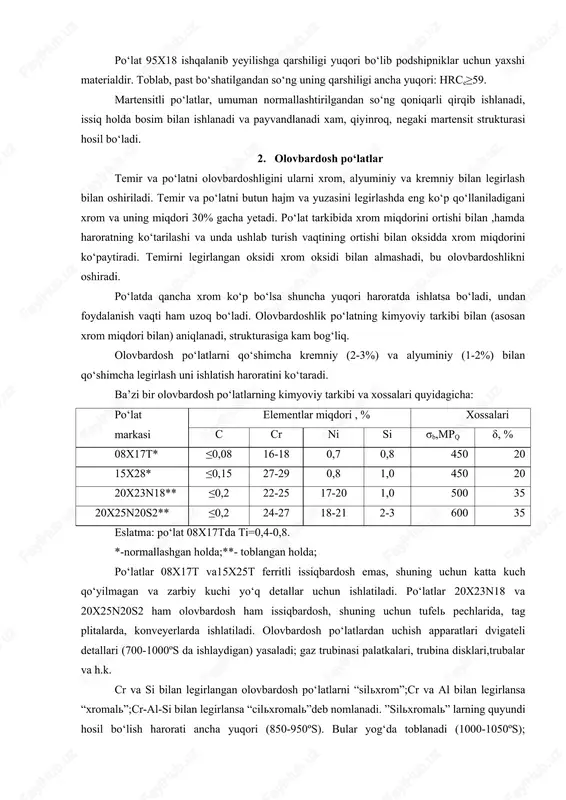

oydalanish vaqti ham uzoq bo‘ladi. olovbardoshlik po‘latning kimyoviy tarkibi bilan (asosan xrom miqdori bilan) aniqlanadi, strukturasiga kam bog‘liq. olovbardosh po‘latlarni qo‘shimcha kremniy (2-3%) va alyuminiy (1-2%) bilan qo‘shimcha legirlash uni ishlatish haroratini ko‘taradi. ba’zi bir olovbardosh po‘latlarning kimyoviy tarkibi va xossalari quyidagicha: po‘lat markasi elementlar miqdori , % xossalari c cr ni si σb,mpq δ, % 08x17t* ≤0,08 16-18 0,7 0,8 450 20 15x28* ≤0,15 27-29 0,8 1,0 450 20 20x23n18** ≤0,2 22-25 17-20 1,0 500 35 20x25n20s2** ≤0,2 24-27 18-21 2-3 600 35 eslatma: po‘lat 08x17tda ti=0,4-0,8. *-normallashgan holda;**- toblangan holda; po‘latlar 08x17t va15x25t ferritli issiqbardosh emas, shuning uchun katta kuch qo‘yilmagan va zarbiy kuchi yo‘q detallar uchun ishlatiladi. po‘latlar 20x23n18 va 20x25n20s2 ham olovbardosh ham issiqbardosh, shuning uchun tufel pechlarida, tag plitalarda, konveyerlarda ishlatiladi. olovbardosh po‘latlardan uchish apparatlari dvigateli detallari (700-1000ºs da ishlaydigan) yasaladi; gaz trubinasi palatkalari, trubina disklari,trubalar va h.k. cr va si bilan legirlangan olovbardosh po‘latlarni …

4 / 7

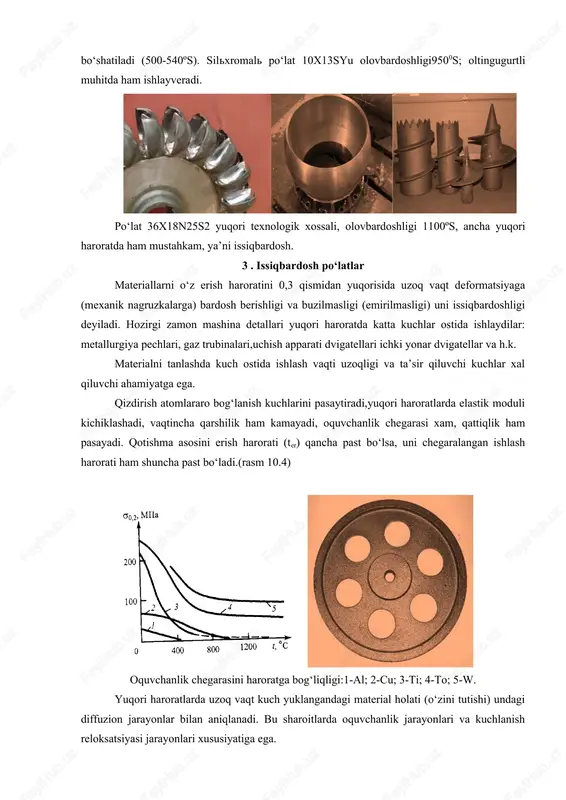

lar va h.k. materialni tanlashda kuch ostida ishlash vaqti uzoqligi va ta’sir qiluvchi kuchlar xal qiluvchi ahamiyatga ega. qizdirish atomlararo bog‘lanish kuchlarini pasaytiradi,yuqori haroratlarda elastik moduli kichiklashadi, vaqtincha qarshilik ham kamayadi, oquvchanlik chegarasi xam, qattiqlik ham pasayadi. qotishma asosini erish harorati (ter) qancha past bo‘lsa, uni chegaralangan ishlash harorati ham shuncha past bo‘ladi.(rasm 10.4) oquvchanlik chegarasini haroratga bog‘liqligi:1-al; 2-cu; 3-ti; 4-to; 5-w. yuqori haroratlarda uzoq vaqt kuch yuklangandagi material holati (o‘zini tutishi) undagi diffuzion jarayonlar bilan aniqlanadi. bu sharoitlarda oquvchanlik jarayonlari va kuchlanish reloksatsiyasi jarayonlari xususiyatiga ega. oquvchanlik chegarasidan past kuchlar ta’sirida plastik deformatsiyaning asta-sekin o‘sishiga oquvchanlik deyiladi. deformatsiyani kuch qo‘yish vaqti uzoqligiga qarab o‘ziga xos o‘zgarishi rasm 10.5 da ko‘rsatilgan. oquvchanlik egri chizig‘i. 1-turg‘un emas davr; 2-turg‘un davr; 3-emirilish davri. oquvchanlik egri chizig‘i uch davrdan iborat. 1-davrda deformatsiya yaxshigina boshlanib asta so‘na boshlaydi-deformatsiya tezligi turg‘un emas; 2-davrda deformatsiya tezligi turg‘unlashadi; 3-davrda deformatsiya tezlashib metall buziladi. detal ishlashini 3- davrgacha …

Want to read more?

Download all 7 pages for free via Telegram.

Download full file

About "zanglamas korroziyabardosh po‘latlar"

8 mavzu. materiallar turi va ularni qo'llash soxalari. re'ja: 1. zanglamas korroziyabardosh po‘latlar 2. olovbardosh po‘latlar 3. issiqbardosh po‘latlar 4. legirlangan po’latlar tasnifi 1. zanglamas korroziyabardosh po‘latlar zangbardosh-korroziyabardosh po‘latlar yuqori legirlangan po‘lat bo‘lib, bunda xrom miqdori cr˃13% ko‘p bo‘lishi shart. xrom metall sirtida sustlashtiruvchi himoya plyonkasini hosil bo‘lishini ta’minlaydi. bu plyonkalar strukturasiga qarab klasslarga bo‘linadi. plyonkalar, material yuqori haroratda qizdirilib havoda sovitilgandan so‘ng (normallashtirilgandan so‘ng) hosil bo‘lganlari: martensitli, martensit-ferritli, (ferrit miqdori 10% dan kam bo‘lmagan holda), ferritli, austenit-ferritli (ferrit miqdori 10% dan kam bo‘lmagan holda), austenitli, austenit-martensitli (...

This file contains 7 pages in DOCX format (2.5 MB). To download "zanglamas korroziyabardosh po‘latlar", click the Telegram button on the left.

Tags: zanglamas korroziyabardosh po‘l… DOCX 7 pages Free download Telegram
